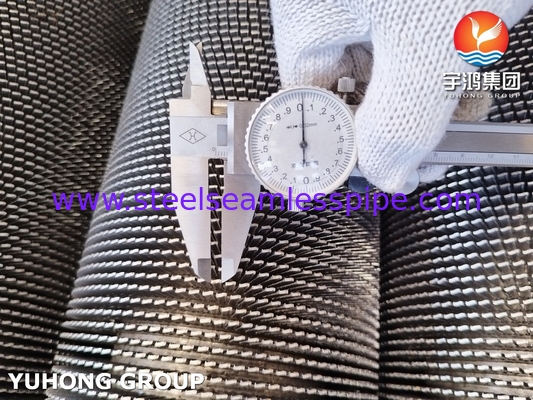

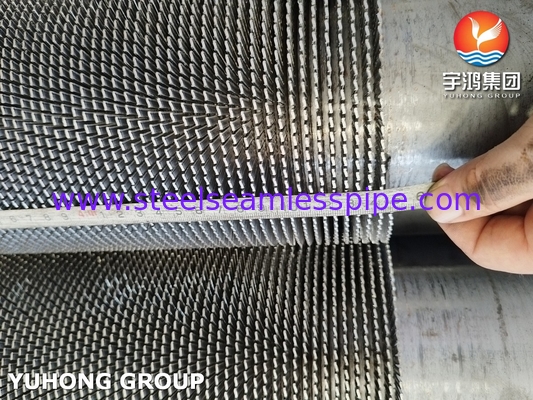

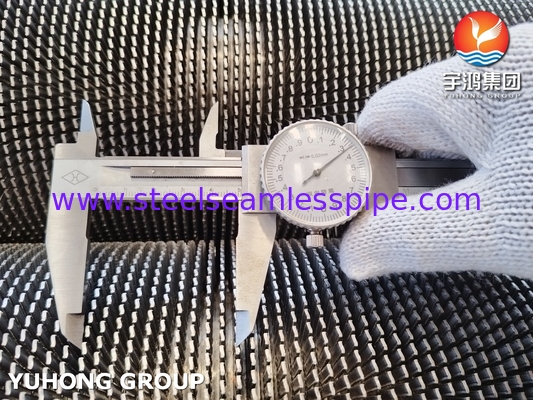

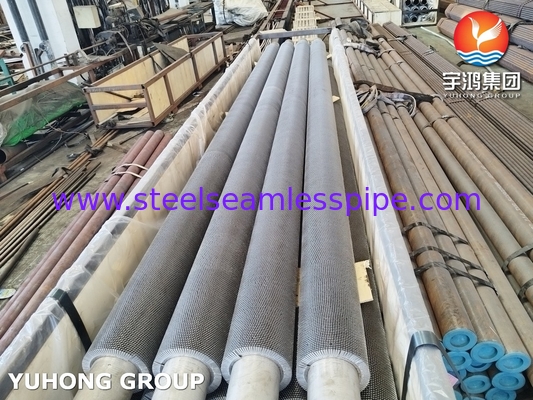

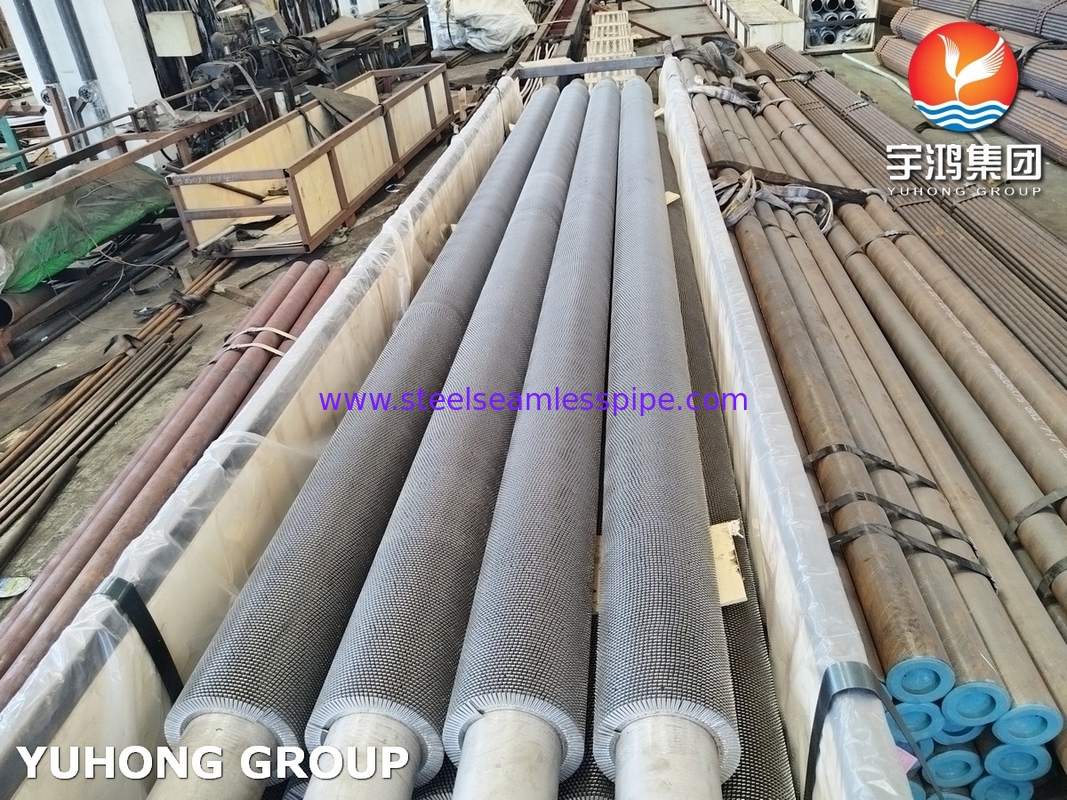

गर्मी एक्सचेंजर और रिएक्टर शीतलन के लिए ASTM A312 TP304H दागदार फिन ट्यूब

एएसटीएम ए३१२ मानक:
यह विनिर्देश उच्च तापमान सेवा और संक्षारक वातावरण के लिए डिज़ाइन किए गए निर्बाध, वेल्डेड और भारी ठंड-कार्य ऑस्टेनिटिक स्टेनलेस स्टील पाइप को कवर करता है।यह सुनिश्चित करता है कि ट्यूब कठोर अनुप्रयोगों में विश्वसनीयता के लिए सख्त यांत्रिक और रासायनिक गुणों को पूरा करता है.

• सामग्रीः टीपी 304 एच स्टेनलेस स्टीलः
• ग्रेडः टीपी 304 एच 304 स्टेनलेस स्टील का एक उच्च कार्बन संस्करण है। "एच" उच्च कार्बन सामग्री (0.04~0.10%) को दर्शाता है, उच्च तापमान क्रॉप प्रतिरोध और ताकत को बढ़ाता है।
• गुण: उत्कृष्ट संक्षारण प्रतिरोध, ऑक्सीकरण प्रतिरोध, और चक्रवात थर्मल परिस्थितियों में स्थायित्व, इसे 525 डिग्री सेल्सियस (977 डिग्री फारेनहाइट) से ऊपर के तापमान के लिए आदर्श बनाता है।

दागदार पंख डिजाइनः

संरचना: पंख यांत्रिक रूप से (आमतौर पर वेल्डेड, एक्सट्रूडेड या एम्बेडेड) ट्यूब के बाहरी हिस्से से जुड़े होते हैं।

कार्यः सीरशन द्रव प्रवाह को बाधित करते हैं, उथल-पुथल पैदा करते हैं जो थर्मल सीमा परत को पतला करके गर्मी हस्तांतरण दक्षता में सुधार करते हैं।वे कणों के संचय को कम करके गंदगी को भी कम करते हैं.

लाभः

बढ़ी हुई गर्मी हस्तांतरणः बढ़ी हुई सतह क्षेत्र और उथल-पुथल से थर्मल दक्षता बढ़ जाती है।

उच्च तापमान परफॉर्मेंसः TP304H की संरचना अत्यधिक गर्मी में स्थिरता सुनिश्चित करती है।

स्थायित्व: कठोर वातावरण में जंग और यांत्रिक क्षरण का प्रतिरोध करता है।

अनुप्रयोग:

1विद्युत उत्पादन

• बॉयलर और सुपरहीटर: जल गैस से जलने वाली गैसों से जलने वाले गैसों से पानी/भाप में गर्मी स्थानांतरित करने के लिए कोयले से चलने वाले, गैस से चलने वाले या बायोमास बिजली संयंत्रों में उपयोग किया जाता है।TP304H ¢ उच्च तापमान की ताकत (800°C तक) रेंगने और ऑक्सीकरण के लिए प्रतिरोधी, जबकि दागदार पंख धुआं गैसों से गर्मी वसूली को अधिकतम करते हैं। विशिष्ट परिचालन स्थितियांः 540 ̊620°C (1000 ̊1150°F), उच्च दबाव वाले भाप वातावरण।
• इकोनॉमिजर्स: बाष्पीकरणीय गैसों से अपशिष्ट गर्मी को पुनः प्राप्त करता है ताकि बॉयलर फीड वाटर को प्रीहीट किया जा सके। सर्जिंग कम तापमान वाले क्षेत्रों में थर्मल दक्षता में सुधार करते हुए, उथल-पुथल को बढ़ाता है (200~400 °C) ।
• हीट रिकवरी स्टीम जनरेटर (एचआरएसजी): संयुक्त-चक्र बिजली संयंत्रों में अभिन्न, गैस टरबाइन निकास से गर्मी हस्तांतरण भाप उत्पन्न करने के लिए। टीपी 304 एच सल्फर निकास संक्षारण का विरोध करता है।

2पेट्रोकेमिकल और रिफाइनिंग

• प्रक्रिया हीटर/फर्नेस: क्रैकिंग इकाइयों या रिफॉर्मर में हाइड्रोकार्बन को गर्म करता है। दागदार पंख कोकिंग (कार्बन जमा) और थर्मल साइकिलिंग का सामना करते हैं,जबकि TP304H सल्फिडेशन और क्लोराइड तनाव जंग का विरोध करता है.
• अपशिष्ट गर्मी वसूली प्रणाली: उच्च तापमान प्रक्रिया धाराओं (जैसे, रिफाइनरी धुआं गैसों) से ऊर्जा को पूर्व-गर्म करने के लिए या भाप उत्पन्न करने के लिए वसूली।

3रासायनिक प्रसंस्करण

• एसिड गैस हीट एक्सचेंजर: एसिड एसिड संयंत्रों या क्लोर-अलकाली इकाइयों में संक्षारक मीडिया (जैसे सल्फरिक एसिड, क्लोरीन) को संभालता है।TP304H के क्रोमियम-निकल सामग्री पिटिंग और दरार जंग प्रतिरोध प्रदान करता है.
• रिएक्टर कूलिंग/हीटिंग कॉइल्स: एक्सोथर्मिक/एंडोथर्मिक प्रतिक्रियाओं में सटीक तापमान बनाए रखता है। दागदार पंख आक्रामक रासायनिक वातावरण में तेजी से गर्मी आदान-प्रदान सुनिश्चित करते हैं।
