| Place of Origin: | China |
| ब्रांड नाम: | yuhonng |
| प्रमाणन: | ABS,CCS,BV, LR, DNV, PED |
| मॉडल संख्या: | एएसटीएम A335 P22 |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लोहे के फ्रेम के साथ प्लाई-वुडन पैकिंग |
| Delivery Time: | 7 days |
| Payment Terms: | T/T,L/C |
| सतह उपचार: | सादा, पॉलिश, लेपित, आदि। | Material: | Alloy Steel, Stainless Steel, Carbon Steel, etc. |
|---|---|---|---|
| Fin Pitch: | 2mm-20mm | लाभ: | उच्च दक्षता, कॉम्पैक्ट डिजाइन, लागत प्रभावी |
| Size: | Customized | Application: | Heat Exchangers, Air Conditioning, Refrigeration, etc. |
| प्रमुखता देना: | 11-13CR मिश्र धातु स्टील सीमलेस ट्यूब,कन्वेक्शन कॉइल मिश्र धातु स्टील सीमलेस ट्यूब,HFW मिश्र धातु स्टील सीमलेस ट्यूब |
||

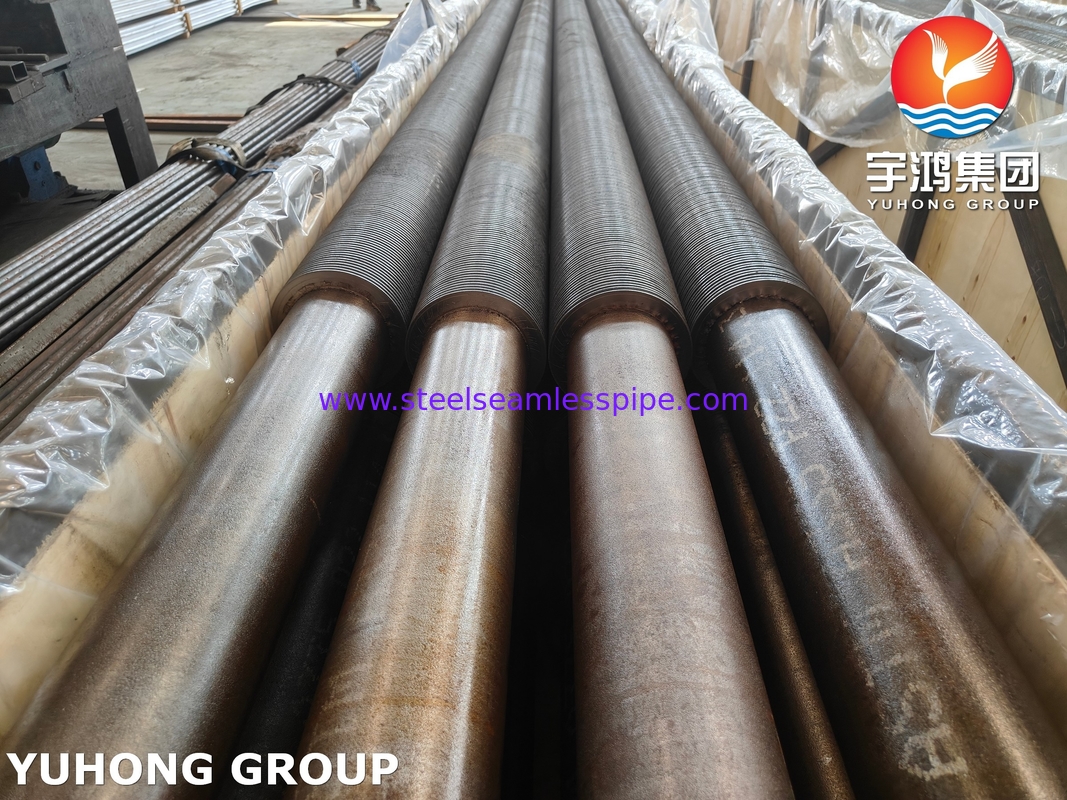

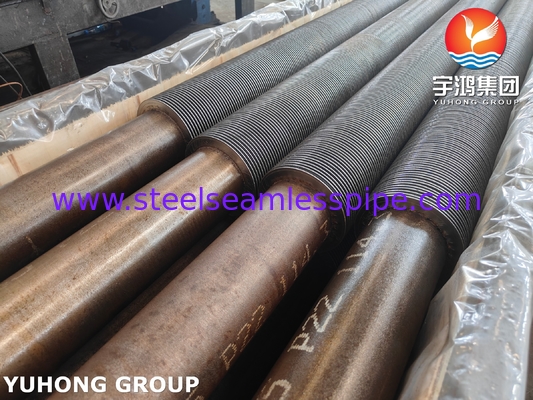

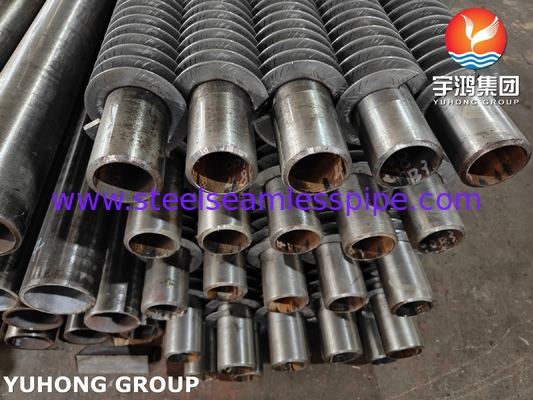

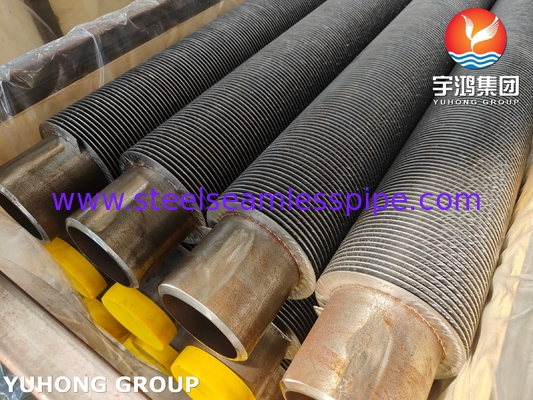

दएएसटीएम A335 P22 मिश्र धातु स्टील सीमलेस ट्यूब के साथ 11-13% क्रोमियम (Cr) HFW फिन ट्यूबअत्यधिक तापमान और दबाव वातावरण में उच्च दक्षता वाले गर्मी हस्तांतरण के लिए डिज़ाइन किया गया है।पी22 मिश्र धातु इस्पात की उच्च तापमान शक्ति को क्रोमियम युक्त पंखों के संक्षारण प्रतिरोध के साथ जोड़ना, यह उत्पाद बॉयलर, हीटर और औद्योगिक थर्मल सिस्टम में संवहन कॉइल के लिए आदर्श है।
| तत्व | संरचना (wt%) | मानक आवश्यकताएं |
|---|---|---|
| कार्बन (सी) | 0.05 ₹0.15 | एएसटीएम ए३३५ |
| क्रोमियम (Cr) | 1.90 ¢2.60 | |
| मोलिब्डेनम (मो) | 0.87 ¢1.13 | |
| मैंगनीज (Mn) | 0.30 ¢ 0.60 | |
| सिलिकॉन (Si) | 0.50 अधिकतम | |
| फास्फोरस (पी) | 0.025 अधिकतम | |
| सल्फर (S) | 0.025 अधिकतम |
| तत्व | संरचना (wt%) | प्रमुख भूमिका |
|---|---|---|
| क्रोमियम (Cr) | 11.00 ¢13.00 | ऑक्सीकरण और संक्षारण प्रतिरोध को बढ़ाता है |
| कार्बन (सी) | 0.08 ¢ 0.15 | शक्ति और वेल्डेबिलिटी को संतुलित करता है |
| निकेल (Ni) | ≤0.50 | कठोरता में सुधार करता है |
| मैंगनीज (Mn) | 0.30 ¢ 0.60 | कठोरता का समर्थन करता है |
| पैरामीटर | एएसटीएम ए३३५ पी२२ बेस ट्यूब | 11-13Cr फिन स्ट्रिप |
|---|---|---|
| तन्य शक्ति (एमपीए) | ≥415 | 450 ¢ 600 |
| उपज शक्ति (एमपीए) | ≥205 | ≥ 250 |
| लम्बाई (% 50 मिमी में) | ≥30 | ≥20 |
| कठोरता (HBW) | ≤187 | ≤230 |
| अधिकतम संचालन तापमान (°C) | 650 | 550 (निरंतर सेवा) |
उच्च तापमान में स्थायित्व
पी22 मिश्र धातु स्टील तापमान तक का सामना करता है650°Cउत्कृष्ट क्रॉप प्रतिरोध के साथ, सुपरहीटर और सुधारकों के लिए आदर्श।
क्रोमियम पंख धुआं गैस और अम्लीय वातावरण में ऑक्सीकरण का विरोध करते हैं।
संक्षारण और सल्फिडेशन प्रतिरोध
11-13Cr पंख सल्फिडेशन क्रैकिंग को सल्फर युक्त वातावरण (जैसे रिफाइनरी हीटर) में रोकते हैं।
अनुकूलित गर्मी हस्तांतरण
एचएफडब्ल्यू पंखों से हीट एक्सचेंज सतह क्षेत्रफल में4 ¢ 6x, कम दबाव गिरावट बनाए रखते हुए दक्षता में वृद्धि।
मजबूत वेल्डिंग गुणवत्ता
उच्च आवृत्ति वेल्डिंग सामान्य धातु के पंख-ट्यूब बंधन की ताकत ≥85% सुनिश्चित करती है, जिसे कतरनी परीक्षण द्वारा मान्य किया जाता है।
लागत प्रभावी समाधान
यह पी22 के उच्च तापमान प्रदर्शन को सीआर स्टील के संक्षारण प्रतिरोध के साथ जोड़ती है, जिससे डाउनटाइम और रखरखाव लागत कम होती है।
बेस ट्यूब उत्पादन
गर्म एक्सट्रूज़न या रोटरी छिद्रण के माध्यम से निर्बाध निर्माण, ASTM A335 के अनुरूप।
ताप उपचारः सामान्य पर900 ∼ 940°C, पर प्रबलित690 ∼ 730°Cइष्टतम सूक्ष्म संरचना के लिए।
पंख वेल्डिंग प्रक्रिया
एचएफडब्ल्यू फिन्स लगावः वेल्डिंग गति8°25 मी/मिनट, आवृत्ति200-450 किलोहर्ट्ज.
वेल्ड के बाद तनाव राहत (PWHT)600 ∼ 650°Cअवशिष्ट तनावों को समाप्त करने के लिए।
परीक्षण और प्रमाणन
विनाशकारी परीक्षण (एनडीटी): आधार ट्यूब पर 100% यूटी/आरटी; वेल्ड पर पीटी/एमटी।
हाइड्रोस्टैटिक परीक्षण: 1.5x डिजाइन दबाव (ASME B31.1 के अनुरूप) ।
प्रमाणपत्र: एएसएमई सेक्शन II, एन 10204 3.1, और पीईडी 2014/68/ईयू.
| उद्योग | उपयोग के मामले |
|---|---|
| विद्युत उत्पादन | कोयला/गैस संयंत्रों में बॉयलर संवहन खंड, सुपरहीटर और इकोनॉमाइज़र। |
| पेट्रोकेमिकल | क्रैकिंग फर्नेस, हाइड्रोप्रोसेसिंग हीटर और सल्फर रिकवरी यूनिट। |
| औद्योगिक ताप | थर्मल फ्लुइड हीटर, अपशिष्ट गर्मी वसूली कॉइल और प्रक्रिया वायु प्रीहीटर। |
| रासायनिक प्रसंस्करण | अमोनिया/मेथनॉल संयंत्रों में उच्च तापमान रिएक्टर और रिफॉर्मर ट्यूब |
| विशेषता | एएसटीएम A335 P22 + 11-13Cr HFW फिन ट्यूब | कार्बन स्टील फिन ट्यूब | स्टेनलेस स्टील 321 फिन ट्यूब |
|---|---|---|---|
| अधिकतम तापमान (°C) | 650 | 400 | 850 |
| सल्फाइड प्रतिरोध | उत्कृष्ट (Cr-वर्धित) | गरीब | मध्यम |
| लागत | मध्यम | कम | उच्च |
| सामान्य जीवन काल | 12~18 वर्ष | ५८ वर्ष | १५-२५ वर्ष |
