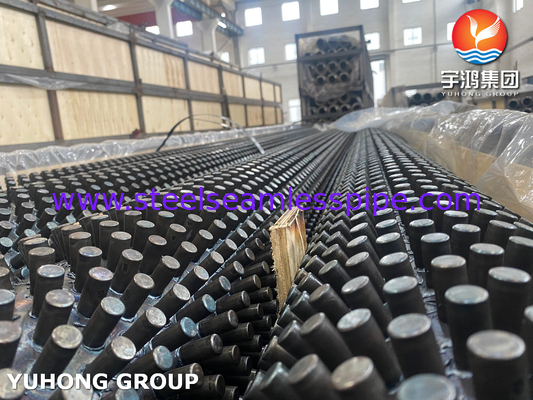

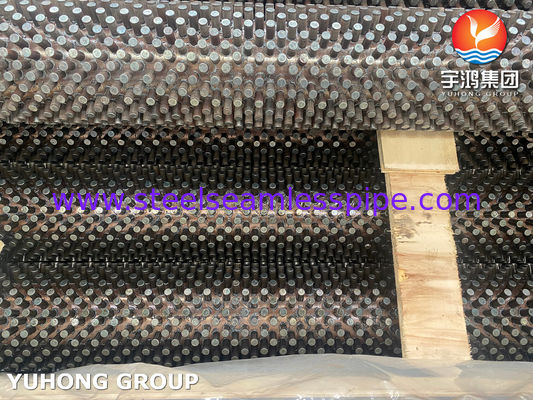

एएसटीएम ए 213 टी 9 स्टेनलेस ट्यूब, एयर हीटर और इकोनोमाइज़र के लिए

एएसटीएम ए 213 टी 9 स्टड ट्यूब की मुख्य विशेषताएं

1सामग्री संरचना

• ग्रेड T9 एक कम मिश्र धातु वाला स्टील है जिसमें ~ 9% क्रोमियम और ~ 1% मोलिब्डेनम होता है, जो कार्बन स्टील की तुलना में उच्च तापमान पर ऑक्सीकरण और संक्षारण प्रतिरोध में सुधार प्रदान करता है।
• एएसटीएम ए 213 के अनुरूप, जो निर्बाध फेरीटिक और ऑस्टेनिटिक स्टील बॉयलर, सुपरहीटर और हीट-एक्सचेंजर ट्यूबों को कवर करता है।

2स्टड डिज़ाइन

• स्टड (पिन या प्रोजेक्शन) गैस-से-तरल या गैस-से-भाप अनुप्रयोगों में गर्मी हस्तांतरण में सुधार के लिए ट्यूब की बाहरी सतह पर प्रतिरोध वेल्डेड होते हैं।
• सामान्य स्टड सामग्री में कार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु स्टील शामिल हैं।

3मानक और विनिर्देश

• एएसटीएम ए 213: उच्च तापमान सेवा के लिए निर्बाध ट्यूबों को कवर करता है।
• ASME SA213: समकक्ष ASME बॉयलर और दबाव पोत कोड संस्करण
• स्टड वेल्डिंग मानकः प्रतिरोध वेल्डिंग के लिए आमतौर पर AWS C1.1 का पालन करता है।

4स्टड ट्यूबों के लाभ

• बढ़े हुए सतह क्षेत्रफल के कारण बढ़ी हुई गर्मी हस्तांतरण
• धूम्रपान गैस अनुप्रयोगों में कम गंदगी और बेहतर गैस प्रवाह।
• उच्च तापमान वाले संक्षारक वातावरण में बेहतर स्थायित्व।

5विनिर्माण एवं परीक्षण

• सीमलेस ट्यूब निर्माण (मंड्रेल रोल्ड या एक्सट्रूडेड)

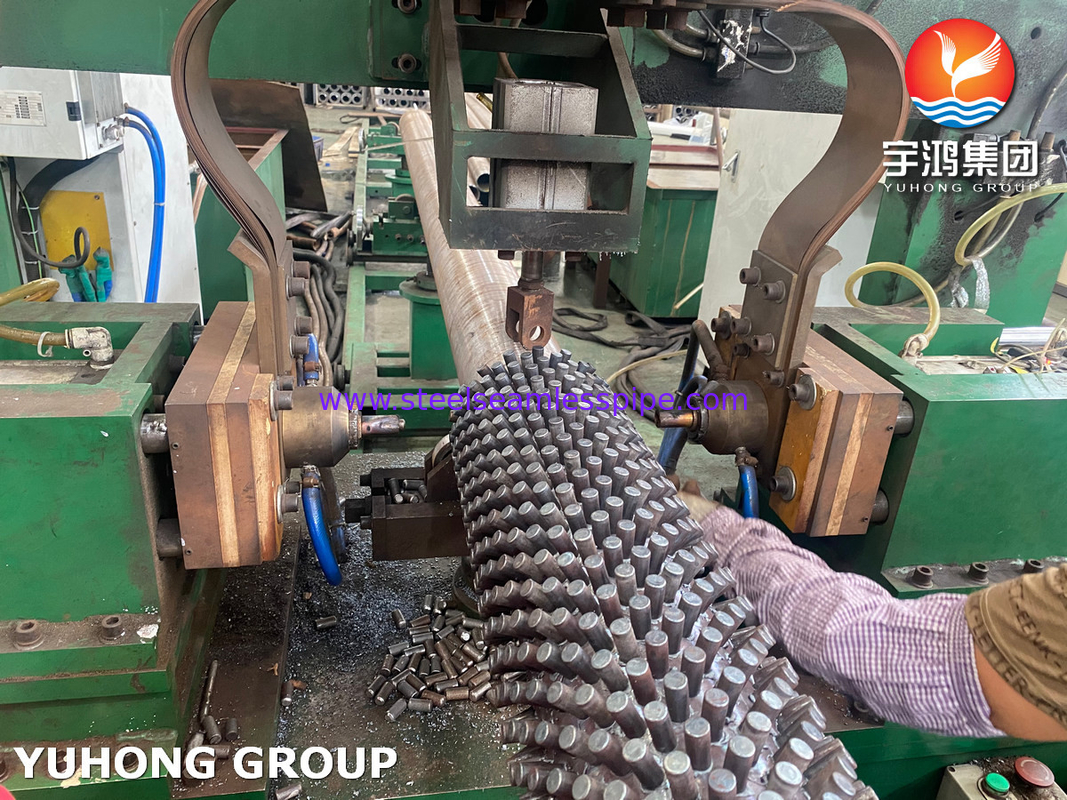

• नियंत्रित परिस्थितियों में किया गया स्टड वेल्डिंग।
• गैर विनाशकारी परीक्षण (एनडीटी) जैसे हाइड्रोस्टैटिक, अल्ट्रासोनिक, या एडिडी करंट परीक्षण।
• एएसटीएम ए 213 की आवश्यकताओं के अनुसार रासायनिक और यांत्रिक परीक्षण।

एएसटीएम ए 213 टी 9 स्टड ट्यूब अनुप्रयोग

एएसटीएम ए 213 टी 9 स्टड ट्यूब विशेष रूप से उच्च तापमान, उच्च दबाव वाले वातावरण के लिए डिज़ाइन किया गया है जहां बढ़ी हुई गर्मी हस्तांतरण और ऑक्सीकरण / संक्षारण प्रतिरोध महत्वपूर्ण हैं।नीचे कुछ प्रमुख अनुप्रयोगों जहां इस ट्यूब उत्कृष्टता रहे हैं:

1अपशिष्ट गर्मी वसूली के लिए बॉयलर (WHRB)

• बिजली संयंत्रों और रिफाइनरियों में एचआरएसजी (हीट रिकवरी स्टीम जनरेटर) में उपयोग किया जाता है ताकि निकास गैसों (जैसे, गैस टरबाइन धुआं गैस) से गर्मी प्राप्त की जा सके।

क्यों T9?

• धुआं गैस वातावरण (~ 1,100°F / 593°C तक) में सल्फिडेशन और ऑक्सीकरण का प्रतिरोध करता है।
• स्टड गर्म गैसों से गर्मी अवशोषण दक्षता को बढ़ाते हैं।

2. कोयला और बायोमास बॉयलर

• संवहन पास और अर्थशास्त्री खंड जहां धुआं गैस का तापमान उच्च है (~800~1,200°F / 427~649°C) ।

स्टड क्यों?

• गैस के प्रवाह को बाधित करके राख के गंदगी होने से रोकता है।
• कम तापमान वाले क्षेत्रों में गर्मी को बेहतर बनाता है।

3द्रवयुक्त बिस्तर के बॉयलर (CFB और BFB)

• प्रचलित द्रवयुक्त बिस्तर (CFB) और बुलबुला द्रवयुक्त बिस्तर (BFB) बॉयलरों में प्रयोग किया जाता है।

क्यों T9?

• घर्षण सामग्री से होने वाले क्षरण प्रतिरोधी।
• मोलिब्डेनम सामग्री चक्रात्मक भारों के तहत क्रॉप प्रतिरोध में मदद करती है।

4रिफाइनरी और पेट्रोकेमिकल हीटर

• गरम गरम गरम गरम गरम गरम गरम गरम गरम गरम गरम

स्टड ट्यूब क्यों?

• गर्म दहन गैसों से गर्मी वसूली को अधिकतम करता है।
• गर्मी वितरण में सुधार करके हॉट स्पॉट को कम करता है।

5एयर हीटर्स और इकोनॉमाइज़र

• विद्युत संयंत्रों में पुनरुत्पादक/पुनरुत्पादक वायु हीटर।

क्यों T9?

• कार्बन स्टील से बेहतर सल्फर युक्त धुआं गैसों को संभालता है।
• स्टड उड़ती राख के जमा होने से रोकते हैं और थर्मल दक्षता में सुधार करते हैं।
