ASME SA106 ग्रेड बी कोयला ऊर्जा संयंत्रों में उच्च दक्षता गर्मी हस्तांतरण के लिए स्टड ट्यूब

उत्पाद विवरण:

Place of Origin:	CHINA
ब्रांड नाम:	YUHONG
प्रमाणन:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
मॉडल संख्या:	एएसएमई SA106 जी.आर.बी.

भुगतान & नौवहन नियमों:

Minimum Order Quantity:	500KGS
Packaging Details:	Ply-wooden Case /Iron Case
Delivery Time:	7 DAYS
Payment Terms:	L/C,T/T

संपर्क करें

सभी उत्पाद

स्टेनलेस स्टील सीमलेस पाइप (277)

स्टेनलेस स्टील सीमलेस ट्यूब (269)

डुप्लेक्स स्टेनलेस स्टील पाइप (128)

डुप्लेक्स स्टेनलेस स्टील ट्यूब (27)

सुई ट्यूब (86)

फिन ट्यूब (596)

उष्मा का आदान प्रदान करने वाला (10)

हीट एक्सचेंजर ट्यूब (419)

हीट एक्सचेंजर ट्यूब बंडल (37)

हीट एक्सचेंजर ट्यूबशीट (117)

हीट एक्सचेंजर बफ़ल (35)

एयर कूलर (7)

दबाव पोत (2)

स्टेनलेस स्टील वेल्डेड पाइप (57)

स्टेनलेस स्टील वेल्डेड ट्यूब (113)

निकल मिश्र धातु पाइप (258)

निकल मिश्र धातु ट्यूब (75)

कॉपर मिश्र धातु ट्यूब (210)

मिश्र धातु इस्पात ट्यूब (173)

टाइटेनियम ट्यूब (9)

ब्राइट एनील्ड ट्यूब (153)

बॉयलर ट्यूब (138)

स्टील फिटिंग (784)

स्टील निकला हुआ किनारा (574)

अन्य (384)

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	जड़ी ट्यूब	Tube Material:	Carbon Steel, Stainless Steel, Alloy Steel
प्रकार:	वेल्डिंग, जड़ी	Tube OD:	20mm to 219mm
Tube Thickness:	2mm to 16mm	Tube Length:	can customized
Fin Thickness:	0.8mm to 4mm	Fin Density:	43 Fins Per Meter to max 287 Fins Per Meter
फिन की ऊंचाई:	0.25" (6.35मिमी) से 1.5"(38मिमी)	Application:	Air Cooler, Heat Exchanger, Vaporizer, Condenser
प्रमुखता देना:	कोयले से चलने वाले बिजली संयंत्र , ASME SA106 Gr.B स्टड ट्यूब , उच्च दक्षता वाले स्टड ट्यूब

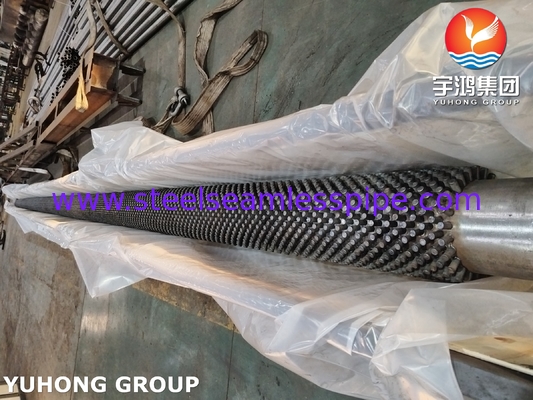

ASME SA106 Gr.B स्टड ट्यूब

स्टड ट्यूब क्या है?

स्टड ट्यूब धातु ट्यूबों का एक प्रकार है। इन ट्यूबों में धातु ट्यूब पर वेल्डेड स्टड होते हैं। इन स्टडों को ट्यूब की लंबाई भर में एक विशिष्ट संरचना में व्यवस्थित किया जाता है।इनका प्रयोग अक्सर बॉयलर और रिफाइनरी में किया जाता है।जैसे-जैसे वे अधिक गर्मी हस्तांतरण के लिए सतह क्षेत्र को बढ़ाते हैं, उन्हें पुनः ताप के लिए उपयोग किया जाता है।

ASME SA106 Gr.B पिन फिन ट्यूब मध्यम तापमान और कम संक्षारण अपशिष्ट गर्मी वसूली प्रणाली के लिए एक लागत प्रभावी विकल्प है, विशेष रूप से कोयले से चलने वाले बिजली संयंत्रों और पेट्रोकेमिकल संयंत्रों के लिए।इसका मूल मूल्य कम लागत पर उच्च दक्षता वाले गर्मी हस्तांतरण प्रदर्शन में निहित है, लेकिन उच्च Cl−/H2S वातावरण में कोटिंग सुरक्षा क्षमता का सावधानीपूर्वक मूल्यांकन करने की आवश्यकता है। डिजाइन चरण में द्रव सिमुलेशन और कोटिंग तकनीक को जोड़ने की सिफारिश की जाती है,और सेवा विश्वसनीयता सुनिश्चित करने के लिए खरीद के दौरान गैर-विनाशकारी परीक्षण और कोटिंग स्वीकृति मानकों को स्पष्ट करनाअत्यधिक संक्षारण या उच्च तापमान के परिदृश्यों के लिए, मिश्र धातु स्टील या स्टेनलेस स्टील फिनड ट्यूबों को विकल्प के रूप में अनुशंसित किया जाता है।

स्टफ्ड ट्यूब

उत्पाद:	स्टड ट्यूब, वेल्डेड स्टड ट्यूब,स्टड स्टील ट्यूब,स्टड फिन ट्यूब
आवेदनः	, आमतौर पर ओवन और बॉयलरों में जहां सतह बहुत संक्षारक वातावरण के संपर्क में है और जहां बहुत गंदे गैस प्रवाहों को लगातार या आक्रामक सफाई की आवश्यकता होती है।
आकारः	ओडीः 38 मिमी ~ 219 मिमी
	WT: 4.0 मिमी ~ 20 मिमी /ट्यूब लंबाई (Mtr)
	पंख ऊंचाईः 6.0 मिमी ~ 38 मिमी
बेस ट्यूब (फिन) सामग्रीः	कार्बन स्टील
	मिश्र धातु स्टील
	स्टेनलेस स्टील

स्टड पाइप का आकार और सामग्री

ट्यूब ओवरडोजः	25 से 355.6 (मिमी)	1~14 NPS
ट्यूब वॉल थकः	3.5~28.6 (मिमी)	0.14~1.1
ट्यूब की लंबाईः	≤25,000 (मिमी)	≤ 82 फीट
स्टड डायः	6 से 25.4 (मिमी)	0.23~1
स्टड ऊंचाईः	10~50.8 (मिमी)	0.4~2
स्टड पिच:	8~30 (मिमी)	0.3~1.2
स्टड आकारः	बेलनाकार, अण्डाकार, गोल, लेंस प्रकार
स्टड से ट्यूब सतह कोणः	ऊर्ध्वाधर, कोणीय, बिखरे हुए पंक्तियाँ
स्टड सामग्रीः	सीएस (सबसे आम ग्रेड Q235B है) एस.एस. (सबसे आम ग्रेड AISI 304, 316, 409, 410, 321,347 हैं) ए.एस.
ट्यूब सामग्रीः	सी.एस. (सबसे आम ग्रेड A106 Gr.B है) एस.एस. (सबसे आम ग्रेड टीपी304, 316, 321, 347 हैं) A.S. सबसे आम ग्रेड T/P5 हैं,9,11,22,91
* इस तालिका का उपयोग हमारी क्षमताओं के लिए एक सामान्य गाइड के रूप में किया जाता है, कृपया किसी अन्य अनुकूलित मामलों के लिए हमें कॉल करें।

प्रकार	विवरण	बेस ट्यूब	पंखुड़ी विनिर्देश (मिमी)
प्रकार	प्रकार	ओवरडोज (मिमी)	फिन पिच	पंखुड़ी की ऊंचाई	पंखुड़ी मोटी
वेल्डिंग	एचएफडब्ल्यू फिन ट्यूब	16-219	3-25	5-30	0.8-3
	एच/एचएच प्रकार फिन ट्यूब	25-63	8-30	<200	1.5-3.5
	स्टड फिन ट्यूब	25-219	8-30	5-35	φ5-20

सीASME SA106 Gr.B की रासायनिक संरचना :

कार्बन	सिलिकॉन	मैंगनीज	फॉस्फोरस	सल्फर	मोलिब्डेनम	निकेल	क्रोमियम	तांबा
0.3	मिन 0.10	0.29-1.06	0.035	0.035	0.15	0.4	0.4	0.4

यांत्रिक गुण ASME SA106 Gr.B के :

ASTM A106 / ASME SA106

ग्रेड बी

तन्य शक्ति [एमपीए]

≥415

उपज शक्ति [एमपीए]

≥ 240

आवेदन

विद्युत उद्योग:
कोयला से चलने वाला बॉयलर इकोनॉमाइज़र, एयर प्रीहीटर (APH)
अपशिष्ट गर्मी बॉयलर (एचआरएसजी) धुआं गर्मी विनिमय ट्यूब

पेट्रोकेमिकल और रासायनिक उद्योगः
फ्लुइडिक क्रैकिंग यूनिट (FCCU) अपशिष्ट गर्मी वसूली प्रणाली
सल्फर रिकवरी यूनिट (एसआरयू) प्रक्रिया गैस कूलर

पर्यावरण संरक्षण इंजीनियरिंग:
अपशिष्ट जलने वाली धुआं गैसों की अपशिष्ट गर्मी विद्युत उत्पादन प्रणाली (एचसीएल/डायॉक्सिन संक्षारण प्रतिरोधी कोटिंग की आवश्यकता है)
कोकिंग संयंत्र सूखी बुझाने (CDQ) अपशिष्ट गर्मी वसूली ट्यूब बंडल
