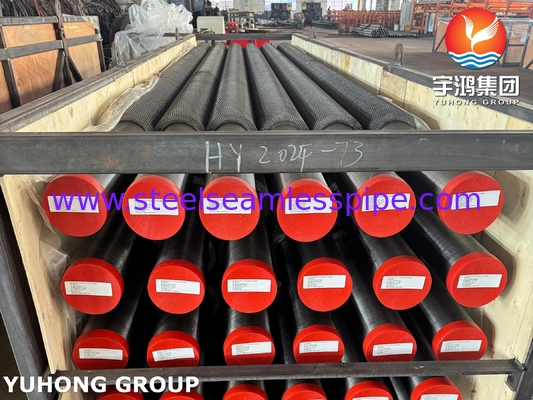

वेल्डेड हेलिकल सर्पिल सेरेटेड फिनड ट्यूब, हीट एक्सचेंजर के लिए एचएफडब्ल्यू फिन ट्यूब
अवलोकन
HFW (उच्च आवृत्ति वेल्डेड) फिन ट्यूबगर्मी एक्सचेंजर के घटक हैं जिनमें बाहरी रूप से वेल्डेड पंखों वाली बेस ट्यूब होती है। पंखों को उच्च आवृत्ति विद्युत धारा का उपयोग करके ट्यूब से बांधा जाता है, जिससे एक मजबूत धातु विज्ञान बंधन बनता है।यह डिजाइन बॉयलर जैसे अनुप्रयोगों में कुशल गर्मी हस्तांतरण के लिए सतह क्षेत्र को अधिकतम करता है, एयर कूलर और इकोनॉमाइज़र।
-
-
ट्यूब सामग्री:
मुख्य ट्यूब आमतौर पर कार्बन स्टील, स्टेनलेस स्टील या अन्य मिश्र धातुओं जैसी सामग्रियों से बना होता है, जो आवेदन की विशिष्ट आवश्यकताओं के आधार पर होता है।
पंख:
इसके पंख सर्पिल और दागदार होते हैं, जिसका अर्थ है कि वे मुख्य ट्यूब की बाहरी सतह के चारों ओर हेलिकल रूप से घुमाए जाते हैं, जिससे एक निरंतर सर्पिल पैटर्न बनता है।हवा या गैस के प्रवाह में उथल-पुथल बढ़ जाती है, गर्मी हस्तांतरण में सुधार।
वेल्डिंग प्रक्रियाः
पंखों को मुख्य ट्यूब की बाहरी सतह पर वेल्डेड किया जाता है। वेल्डिंग ट्यूब और पंखों के बीच एक मजबूत और टिकाऊ बंधन सुनिश्चित करती है, जिससे कुशल गर्मी हस्तांतरण की अनुमति मिलती है।
हेलिकल कॉन्फ़िगरेशन:
पंखों की हेलिकल संरचना सीधे पंखों की तुलना में गर्मी विनिमय के लिए एक बड़ा सतह क्षेत्र प्रदान करती है। यह बढ़ी हुई सतह क्षेत्र गर्मी हस्तांतरण दक्षता को बढ़ाता है।
दागदार डिजाइनः
पंखों के दागदार किनारों से उन पर बहते द्रव या गैस में उथल-पुथल होती है।यह अशांति सीमा परत को बाधित करती है और ट्यूब सतह और द्रव या गैस के बीच बेहतर गर्मी हस्तांतरण को बढ़ावा देती है.
गर्मी हस्तांतरण दक्षता:
हेलिकल पंखों और दागदार किनारों का संयोजन पंखों की सतह पर एक स्थिर सीमा परत के गठन को रोककर गर्मी हस्तांतरण दक्षता में सुधार करता है।यह डिजाइन विशेष रूप से उन अनुप्रयोगों में प्रभावी है जहां उच्च दक्षता वाले गर्मी विनिमय की आवश्यकता होती है.
-
उपयोग के मामलेः
-
वायु-कूल्ड हीट एक्सचेंजर (एसीएचई)
-
जलने वाले हीटर, बॉयलर और कंडेनसर।
-
क्षयकारी वातावरण (उदाहरण के लिए, अपतटीय प्लेटफार्म, रासायनिक संयंत्र) जब स्टेनलेस स्टील या डुप्लेक्स सामग्री के साथ जोड़ा जाता है।
-
लाभ
-
दक्षताःबड़े सतह क्षेत्रफल के कारण बढ़ी हुई गर्मी हस्तांतरण।
-
स्थायित्वःमजबूत वेल्ड जोड़ों में थर्मल साइकिल और यांत्रिक तनाव का सामना करना पड़ता है।
-
संक्षारण प्रतिरोध:कठोर परिस्थितियों के लिए वैकल्पिक सामग्री (जैसे, SS 316L, सुपर डुप्लेक्स) ।
-
अनुकूलन:विशिष्ट थर्मल प्रदर्शन के लिए अनुकूलित पंख ज्यामिति (पिच, आकार)
बेस ट्यूब विवरण ट्यूब व्यास रेंज

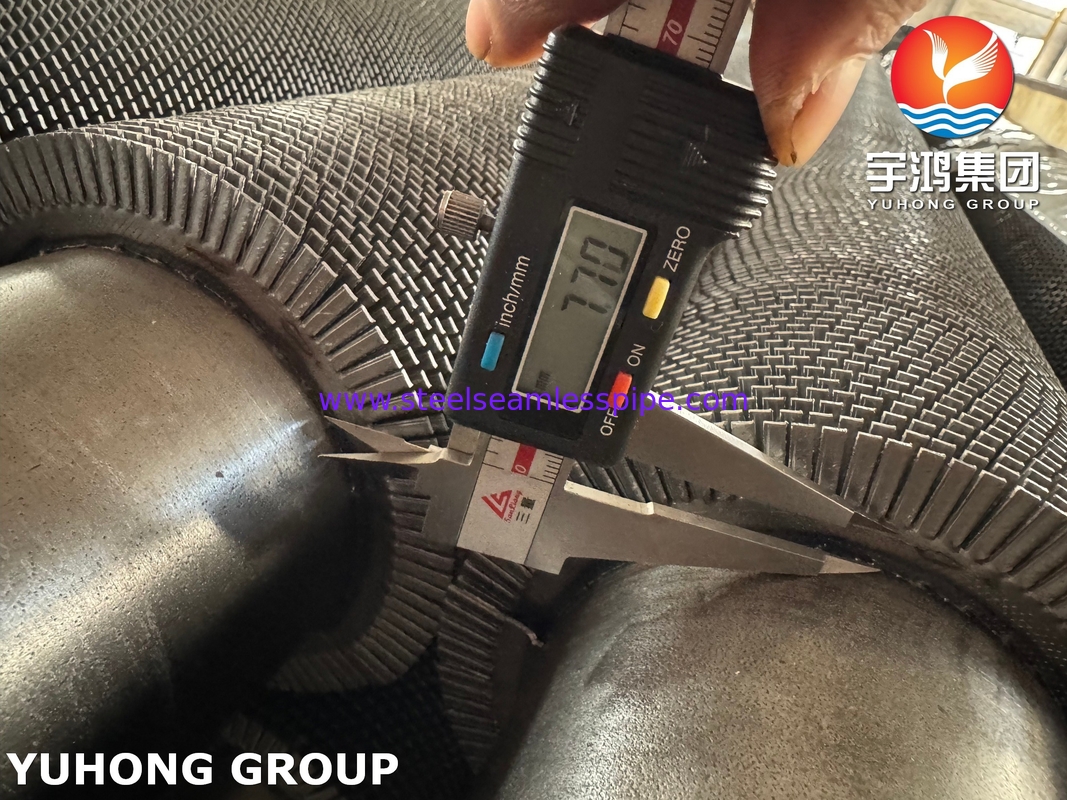

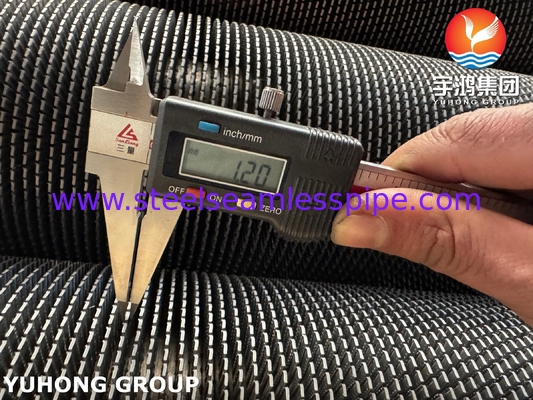

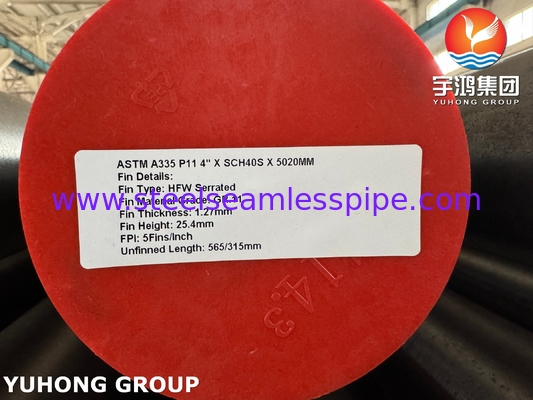

15.88 मिमी से 219 मिमी ट्यूब मोटाई रेंजः 1.651 मिमी से 16 मिमी ट्यूब सामग्रीः कार्बन स्टील सीमलेस ट्यूब, स्टेनलेस स्टील, कार्बन मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टेनलेस स्टील,सुपर डुप्लेक्स स्टेनलेस स्टील S32750, इनकोनेल मिश्र धातु, उच्च क्रोम उच्च निकेल Incoloy मिश्र धातु, सीके 20 सामग्री और कुछ अन्य सामग्री। फिन विवरण फिन मोटाईः न्यूनतम 0.8 मिमी से अधिकतम 4 मिमी फिन ऊंचाईः न्यूनतम 0.25 ′′ (6.35 मिमी) से अधिकतम।1.5 ̊ (38 मिमी) फिन घनत्वः न्यूनतम 43 फिन प्रति मीटर से अधिकतम 287 फिन प्रति मीटर सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील और इनकोलोय मिश्र धातु।
यह उच्च आवृत्ति वेल्डिंग सर्पिल प्रौद्योगिकी, उच्च आवृत्ति बिजली की आपूर्ति के साथ राष्ट्रीय पेटेंट प्रौद्योगिकी को एक ही समय में इस्पात पट्टी, इस्पात पाइप को गर्म करने के लिए गर्मी स्रोत के रूप में अपनाता है,आप इसे एक पूरे के रूप में एक साथ वेल्डेड बनानेइस प्रौद्योगिकी में ऊष्मीय दक्षता, बड़े गर्मी अपव्यय क्षेत्र, लंबे सेवा जीवन, सीमा अनुकूलन तापमान, उच्च दबाव आदि की विशेषताएं हैं।
उच्च आवृत्ति वेल्डिंग सर्पिल फिन ट्यूब के फायदे
1. सरल और किफायती स्थापना उच्च आवृत्ति वेल्डिंग सर्पिल फिनड ट्यूब की अधिकतम लंबाई 6 मीटर तक पहुंच सकती है, जो संयोजन बिंदुओं को कम करता है, जिससे स्थापना अधिक किफायती हो जाती है,कुशल, और जोड़ों के रिसाव की संभावना को भी कम करता है।
2. आसान रखरखाव स्थापना के बाद, उच्च आवृत्ति वेल्डिंग सर्पिल फिन ट्यूब को अब रखरखाव की आवश्यकता नहीं है।
3. उच्च दक्षता उच्च आवृत्ति वेल्डिंग सर्पिल फिन ट्यूब का गर्मी अपव्यय क्षेत्र प्रकाश ट्यूब का 8 गुना से अधिक है। आंतरिक चिकनी है, इसलिए आंतरिक प्रवाह प्रतिरोध छोटा है।
4. लंबे समय तक सेवा जीवन उच्च यांत्रिक शक्ति के साथ फिन और पाइप, इसलिए तन्यता शक्ति 200 एमपीए से अधिक है।वेल्डेबल फिन सामग्रीकार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, संक्षारण प्रतिरोधी स्टील।
आवेदन
- एचवीएसी और बॉयलर
- बिजली संयंत्र
- गर्मी वसूली भाप जनरेटर
- पेट्रोकेमिकल उद्योग
- समुद्री अनुप्रयोग
- प्रशीतन अनुप्रयोग
- इकोनोमाइज़र
- तेल और गैस कूलर
- नलसाजी और वातानुकूलन
- कंडेनसर और वाष्पीकरण
- शेल और ट्यूब हीट एक्सचेंज
