उच्च आवृत्ति वेल्डेड हेलिकल सेरेटेड वेल्डिंग पाइप फिन ट्यूब HFW

उच्च आवृत्ति वेल्डेड हेलिकल सेरेटेड वेल्डिंग पाइप फिन ट्यूब HFW

HFW (High-Frequency Welded) ठोस पंख वाले ट्यूब विभिन्न औद्योगिक अनुप्रयोगों में उपयोग किए जाने वाले विशेष गर्मी विनिमय घटक हैं।वे गर्मी विनिमय के लिए उपलब्ध सतह क्षेत्र को बढ़ाकर गर्मी हस्तांतरण दक्षता में सुधार करने के लिए डिज़ाइन किए गए हैंयहाँ उनकी प्रमुख विशेषताओं और अनुप्रयोगों का अवलोकन हैः

मुख्य विशेषताएं
1निर्माण:
- बेस ट्यूब: आमतौर पर कार्बन स्टील, स्टेनलेस स्टील या अन्य मिश्र धातुओं से बने होते हैं।
- पंखः ठोस पंख उच्च आवृत्ति वेल्डिंग तकनीक का उपयोग करके बेस ट्यूब की बाहरी सतह पर वेल्डेड होते हैं। पंख आमतौर पर बेस ट्यूब के समान या संगत सामग्री से बने होते हैं।

2उच्च आवृत्ति वेल्डिंग (एचएफडब्ल्यू):
- यह प्रक्रिया पंखों और बेस ट्यूब के बीच एक मजबूत धातु विज्ञान बंधन सुनिश्चित करती है, उत्कृष्ट थर्मल चालकता और यांत्रिक शक्ति प्रदान करती है।

3पंखों के प्रकार:
- ठोस पंख निरंतर होते हैं और गर्मी हस्तांतरण के लिए एक समान सतह प्रदान करते हैं।
- पंख अनुप्रयोग आवश्यकताओं के आधार पर हेलिकल (सर्पिल) या अनुदैर्ध्य हो सकते हैं।

4लाभ:
- बढ़े हुए गर्मी हस्तांतरणः बढ़े हुए सतह क्षेत्रफल से हीट एक्सचेंज की दक्षता में सुधार होता है।
- स्थायित्वः वेल्डेड पंख मजबूत और यांत्रिक क्षति के प्रतिरोधी होते हैं।
- बहुमुखी प्रतिभा: तापमान और दबाव की एक विस्तृत श्रृंखला के लिए उपयुक्त।
- कॉम्पैक्ट डिजाइनः हीट एक्सचेंजर में स्थान का अधिक कुशल उपयोग करने की अनुमति देता है।

अनुप्रयोग:
1. हीट एक्सचेंजर:
- हवा से ठंडे हीट एक्सचेंजर, इकोनॉमाइज़र और रिकवरीटर में प्रयोग किया जाता है।
- पेट्रोकेमिकल, बिजली उत्पादन और HVAC जैसे उद्योगों में आम है।

2. बॉयलर और हीट रिकवरी सिस्टम:
- हीट ट्रांसफर में सुधार करके बॉयलरों और हीट रिकवरी इकाइयों की दक्षता में वृद्धि करता है।

3प्रसंस्करण उद्योग:
- रासायनिक और खाद्य प्रसंस्करण उद्योगों में सटीक तापमान नियंत्रण की आवश्यकता वाली प्रक्रियाओं में उपयोग किया जाता है।

4प्रशीतन और वातानुकूलन:
- ठंडा करने की दक्षता बढ़ाने के लिए कंडेनसर और वाष्पीकरण में प्रयोग किया जाता है।

चयन पर विचारः
- सामग्री संगतताः यह सुनिश्चित करें कि बेस ट्यूब और पंखों के लिए उपयोग की जाने वाली सामग्री परिचालन वातावरण के साथ संगत हैं (जैसे, संक्षारण प्रतिरोध) ।
- पंख घनत्व और ऊंचाईः पंख घनत्व और ऊंचाई को विशिष्ट गर्मी हस्तांतरण आवश्यकताओं और स्थान की बाधाओं के आधार पर अनुकूलित करें।
- परिचालन की स्थितियाँ: पंखों वाले ट्यूबों का चयन करते समय तापमान, दबाव और तरल पदार्थ के गुणों जैसे कारकों पर विचार करें।

रखरखावः
- नियमित निरीक्षण और सफाई, विशेष रूप से मैलापन या जंग के लिए प्रवण वातावरण में, इष्टतम प्रदर्शन बनाए रखने के लिए आवश्यक है।

एचएफडब्ल्यू ठोस पंख वाले ट्यूब विभिन्न औद्योगिक अनुप्रयोगों में गर्मी हस्तांतरण को बढ़ाने के लिए एक विश्वसनीय और कुशल समाधान हैं, जो कठिन परिस्थितियों में स्थायित्व और प्रदर्शन प्रदान करते हैं।

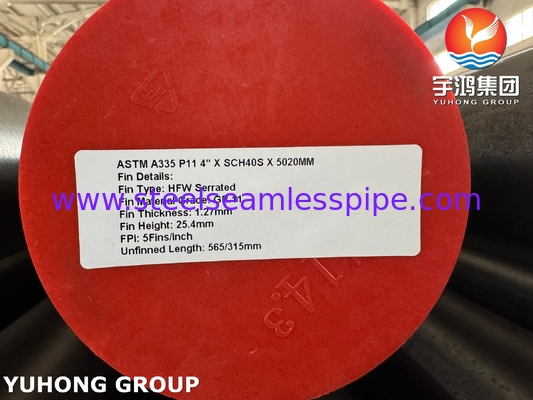

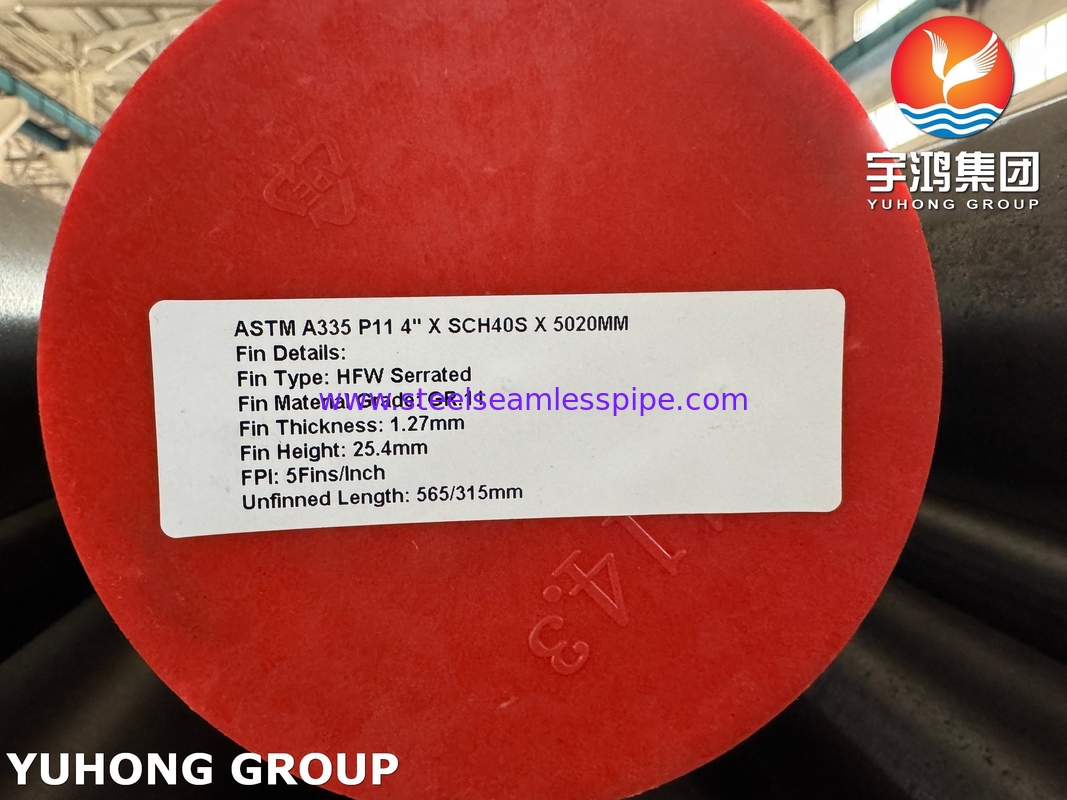

तकनीकी विवरण/बेस ट्यूब विवरण

ट्यूब व्यासः 20 मिमी ओडी मिन से 219 मिमी ओडी मैक्स।

ट्यूब मोटाईः न्यूनतम 2 मिमी से 16 मिमी तक

ट्यूब सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनेल, हाई क्रोम हाई निकेल और इनकोलोय, और कुछ अन्य सामग्री।

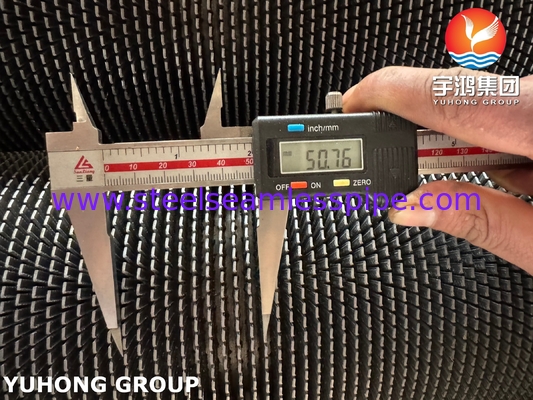

पंख विवरण

पंखुड़ियों की मोटाईः न्यूनतम 0.8 मिमी से अधिकतम 4 मिमी

पंखुड़ियों की ऊंचाईः न्यूनतम 0.25 ̊ (6.35 मिमी) अधिकतम।1.5 ′′ (38 मिमी)

पंख घनत्वः न्यूनतम 43 पंख प्रति मीटर से अधिकतम 287 पंख प्रति मीटर तक

सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील और इनकोलोय।

टुकड़ों की संख्या,

बेस ट्यूबः व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।

पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।

डिलीवरी की अवधि आवश्यक है।
