| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसएमई ए179 फिन ट्यूब वाउंड-एल प्रकार |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |

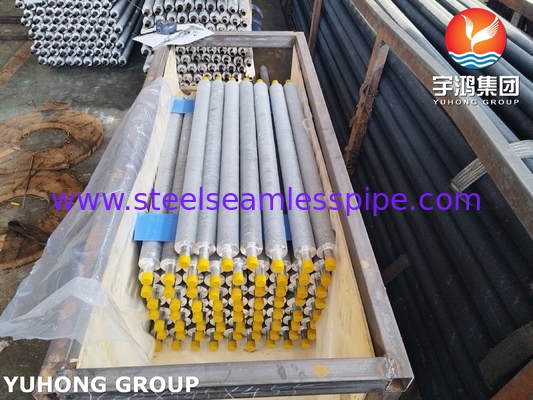

| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 100 टन |
| मानक: | एएसएमई SA179 | प्रकार: | घाव-एल प्रकार |
|---|---|---|---|
| ट्यूब सामग्री: | कार्बन स्टील, स्टेनलेस स्टील | फिन सामग्री: | कार्बन स्टील, स्टेनलेस स्टील |
| फिन की ऊंचाई: | 10 मिमी 12 मिमी 15 मिमी | Fin Thk: | 0.35 मिमी |
| आवेदन: | हीटर पार्ट्स, रेफ्रिजरेशन पार्ट्स, हीट एक्सचेंजर, कूलर, फ्लूइड कूलिंग | ||
| प्रमुखता देना: | एयर कंडीशनिंग कार्बन स्टील फिन ट्यूब,घाव-एल प्रकार के फिन ट्यूब,ASME A179 फिन ट्यूब |
||

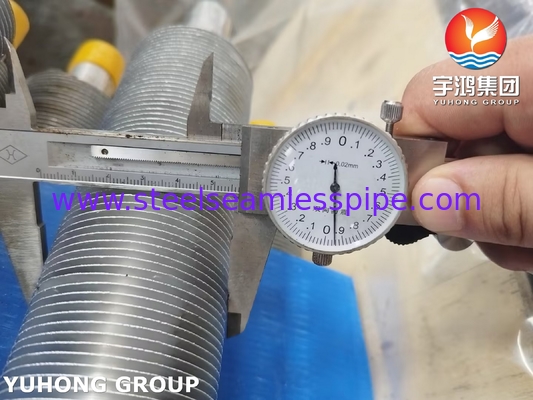

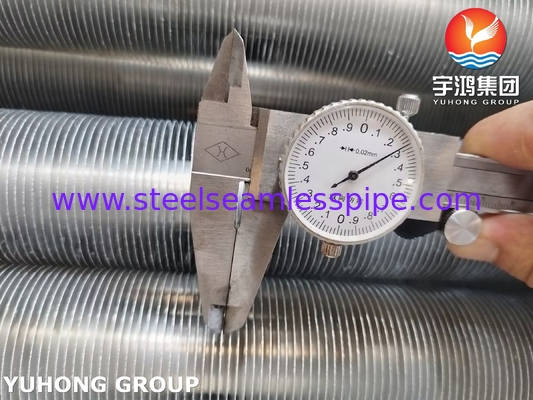

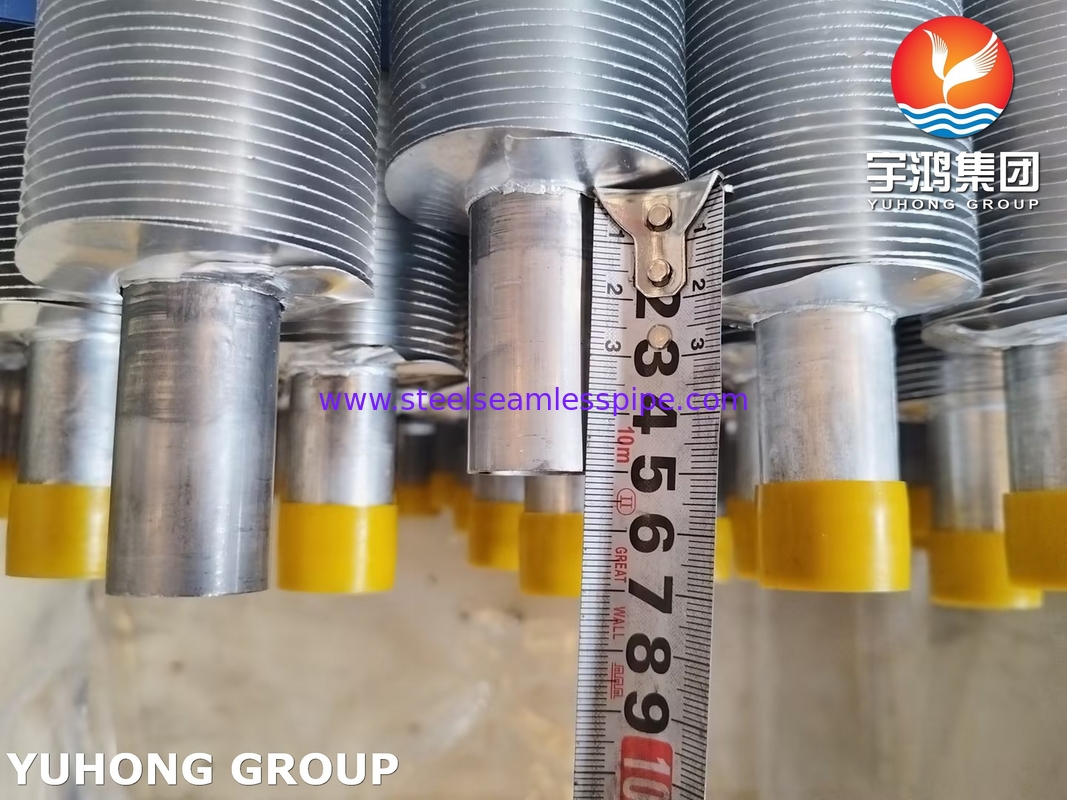

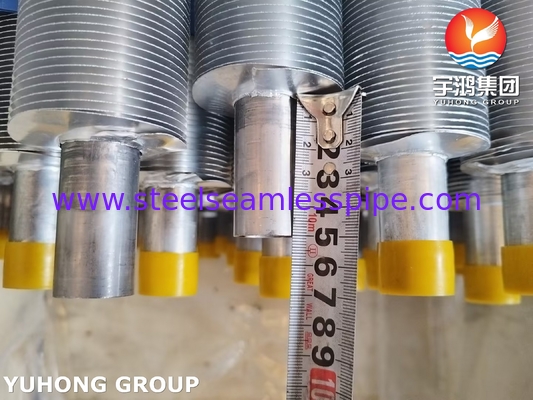

ASME A179 कार्बन स्टील फिन ट्यूब घाव-एल प्रकार
पंख वाले ट्यूबों का प्रयोग किसके लिए किया जाता है?
पंख वाले ट्यूब हीट एक्सचेंजर के मुख्य घटक हैं। वे ट्यूबों की एक श्रृंखला हैं जहां बाहरी तरल पदार्थ के साथ संपर्क क्षेत्र को बढ़ाने के लिए पंखों को बाहर से जोड़ा गया है,गर्मी का आदान-प्रदान करने के लिए और ट्यूब के अंदर द्रव और ट्यूब के बाहर द्रव के बीचपंख वाले ट्यूब लम्बे एल्युमीनियम लेपित कार्बन स्टील के समतल ट्यूब होते हैं।
लपेटा हुआ L-आकार का कार्बन स्टील फिनड ट्यूब एक गर्मी विनिमय उपकरण है जिसका उपयोग विभिन्न औद्योगिक अनुप्रयोगों में किया जाता है। कार्बन स्टील से बना है। इसके चारों ओर लपेटे गए फिन के साथ एक नंगे ट्यूब से बना है।पंख आमतौर पर ट्यूब के समान सामग्री से बने होते हैं.
लाभः गर्मी हस्तांतरण सतह क्षेत्र को बढ़ाता है। गर्मी हस्तांतरण दक्षता में सुधार करता है। कॉम्पैक्ट डिजाइन की अनुमति देता है। अन्य फिनड ट्यूबों की तुलना में लागत प्रभावी।
इस प्रकार के पंख वाले ट्यूब का व्यापक रूप से उपयोग किया जाता है क्योंकि यह अपेक्षाकृत सरल डिजाइन बनाए रखते हुए प्रभावी रूप से गर्मी हस्तांतरण को बढ़ाता है।विशिष्ट विशेषताएं और आयाम निर्माता विनिर्देशों और आवेदन आवश्यकताओं के आधार पर भिन्न हो सकते हैं.
पंख सामग्रीः
1.कार्बन स्टील
2स्टेनलेस स्टील
| प्रकार | विवरण | बेस ट्यूब ओवरडोज (मिमी) |
पंखुड़ी विनिर्देश (मिमी) | ||
| फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | |||
| सम्मिलित | जी-प्रकार के पंखुड़ी ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6-2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8-30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25 से 38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3-25 | 5-30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8-30 | 5-35 | φ5-20 | |
निरीक्षण और परीक्षण
रासायनिक संरचना निरीक्षण,
यांत्रिक गुणों का परीक्षण ((तन्यता शक्ति, उपज शक्ति, लम्बाई, फ्लेरिंग, फ्लैटिंग, कठोरता, प्रभाव परीक्षण),
सतह और आयाम परीक्षण,
विनाशकारी परीक्षण,
हाइड्रोस्टैटिक परीक्षण।
आवेदन
हीट एक्सचेंजर
तेल कूलर
अपशिष्ट ताप की वसूली
एयर कंडीशनिंग
वायु हीटर
भाप कंडेनसर
