| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एम्बेडेड जी फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 100 टन |
| मानक: | एएसएमई SA209 | ट्यूब सामग्री: | स्टेनलेस स्टील |
|---|---|---|---|
| फिन सामग्री: | एल्युमीनियम1060 | फिन की ऊंचाई: | 17 मिमी अधिकतम |
| नंगी लंबाई: | 100 मिमी / 998 मिमी | फिन मोटा: | -0.4 |
| फिन पिच: | 2.1-5 | आवेदन: | हीटर पार्ट्स, रेफ्रिजरेशन पार्ट्स, हीट एक्सचेंजर, कूलर, फ्लूइड कूलिंग |
| प्रमुखता देना: | ASME SA249 फिन ट्यूब,G स्टेनलेस स्टील में एम्बेडेड फिन ट्यूब,KL स्टेनलेस स्टील में एम्बेडेड फिन ट्यूब |
||

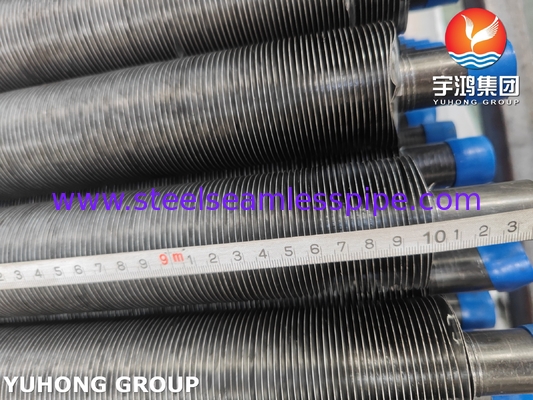

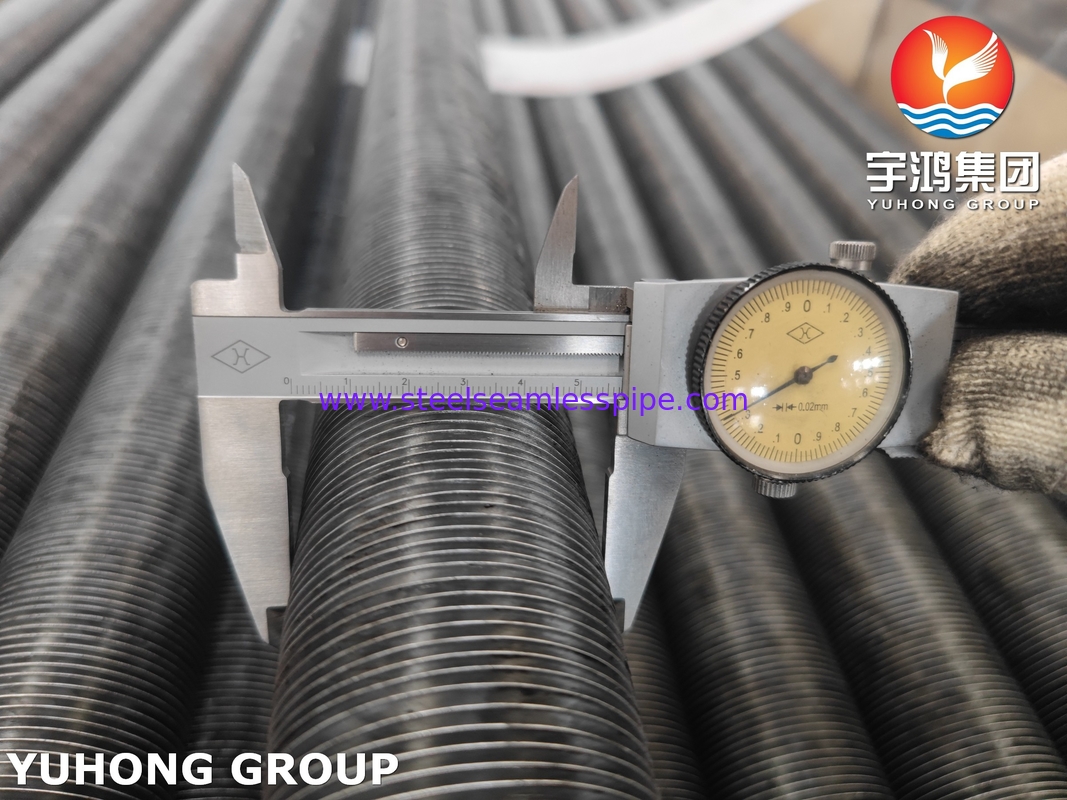

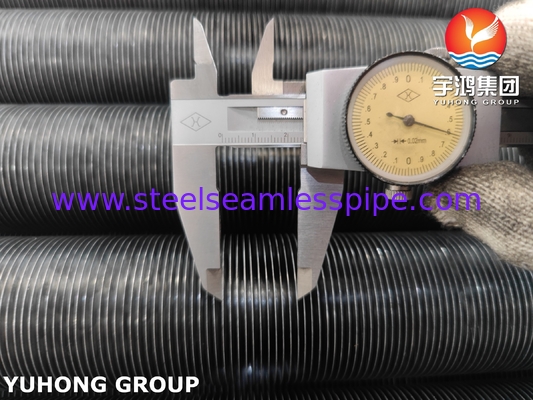

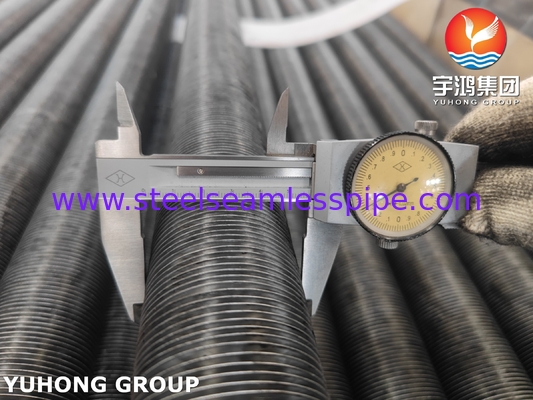

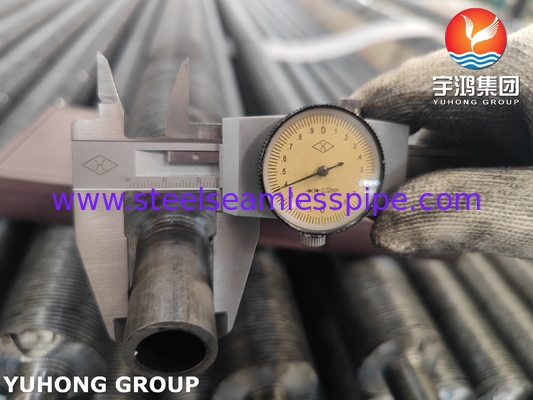

ASME SA209 TP304 स्टेनलेस स्टील एम्बेडेड फिन ट्यूब फिन टाइप जी एल्यूमीनियम 1060 फिन के साथ
एम्बेडेड फिनेड ट्यूब एक प्रकार का उच्च दक्षता वर्धित गर्मी हस्तांतरण तत्व है। इस उत्पाद में स्टेनलेस स्टील 304 और एल्यूमीनियम फिन्स से बने बेस ट्यूब होते हैं।स्टेनलेस स्टील बेस ट्यूब की सतह पर पूर्वनिर्मित ग्रूव में एल्यूमीनियम पंखों को एम्बेड करके, बेस ट्यूब और पंखों का एक घनिष्ठ यांत्रिक संयोजन प्राप्त होता है।इस संरचना में स्टेनलेस स्टील के संक्षारण प्रतिरोध को एम्बेडेड प्रक्रिया की उच्च शक्ति विशेषताओं के साथ जोड़ा गया है, और व्यापक रूप से उच्च तापमान, उच्च दबाव और संक्षारक वातावरण के तहत गर्मी विनिमय उपकरण में प्रयोग किया जाता है।
संक्षारण प्रतिरोधः स्टेनलेस स्टील बेस ट्यूब और पंख एसिड, क्षार, नमक स्प्रे और उच्च तापमान ऑक्सीकरण का विरोध करते हैं, और 15 से 20 साल तक सेवा जीवन है।
उच्च यांत्रिक शक्ति. एम्बेडेड प्रक्रिया यह सुनिश्चित करती है कि उच्च दबाव (≤30 एमपीए) और कंपन वातावरण के तहत पंख नहीं गिरते हैं।उपयोग के दौरान पंख वाली नली अधिक से अधिक तंग हो जाएगी.
जी प्रकार एम्बेडेड फिनेड ट्यूब दो अलग अलग सामग्रियों के साथ संयुक्त है
कोर ट्यूब सामग्रीः कार्बन स्टील, कम मिश्र धातु स्टील, स्टेनलेस स्टील, पीतल, तांबा, तांबा-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु।
1कार्बन स्टील: A179, A192, SA210 Gr A1/C, A106 Gr B
2स्टेनलेस स्टीलः TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3तांबाः UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10
SS304 रासायनिक संरचनाएं
| तत्व | % वर्तमान |
| कार्बन (सी) | 0.07 |
| क्रोमियम (Cr) | 17.50 - 19.50 |
| मैंगनीज (Mn) | 2.00 |
| सिलिकॉन (Si) | 1.00 |
| फास्फोरस (पी) | 0.045 |
| सल्फर (S) | 0.015b) |
| निकेल (Ni) | 8.00 - 10.50 |
| नाइट्रोजन (एन) | 0.10 |
| लोहा (Fe) | शेष राशि |
SS304 यांत्रिक गुण
| संपत्ति | मूल्य |
| व्यापक शक्ति | 210 एमपीए |
| तनाव का प्रमाण | 210 मिन एमपीए |
| तन्य शक्ति | 520 - 720 एमपीए |
| लम्बाई | 45 मिन% |
जी प्रकार के एम्बेडेड फिनेड ट्यूब निरीक्षण और परीक्षणों के लिए गुणवत्ता नियंत्रण
रासायनिक संरचना निरीक्षण
यांत्रिक गुणों का परीक्षण ((तन्यता शक्ति, उपज शक्ति, लम्बाई, फ्लेरिंग, फ्लैटिंग, कठोरता, प्रभाव परीक्षण)
सतह और आयाम परीक्षण
विनाशकारी परीक्षण
हाइड्रोस्टैटिक परीक्षण।
आवेदन
एसिड गैस कूलर: प्राकृतिक गैस या H2S और CO2 युक्त रिफाइनरी गैस (जैसे हाइड्रोडेसल्फराइजेशन यूनिट) को संभालने के लिए, पिटिंग जंग को रोकने के लिए 316L स्टेनलेस स्टील का उपयोग किया जाता है।
उच्च तापमान रिएक्टर हीट एक्सचेंजः उच्च तापमान प्रक्रिया तरल पदार्थों को ठंडा करने के लिए (≤600°C) उत्प्रेरक सुधार और एथिलीन क्रैकिंग में, 310S स्टेनलेस स्टील आधार पाइप का चयन किया जाता है।
गैस टरबाइन अपशिष्ट गर्मी बॉयलरः 400 ~ 550 °C धुआं गैस की गर्मी को पुनर्प्राप्त करने के लिए, पंखों को उच्च तापमान ऑक्सीकरण के लिए प्रतिरोधी होना चाहिए
परमाणु ऊर्जा संयंत्र के फीड वाटर हीटर: विकिरण ऑक्सीकरण का विरोध करने के लिए, कम कार्बन ऑस्टेनिटिक स्टेनलेस स्टील (जैसे 304L) का उपयोग किया जाता है।
समुद्री जल कूलर: स्टेनलेस स्टील समुद्री जल क्लोराइड आयनों के संक्षारण का विरोध करता है, और एम्बेडेड फिन वेल्ड पर रिसाव के जोखिम से बचते हैं।
