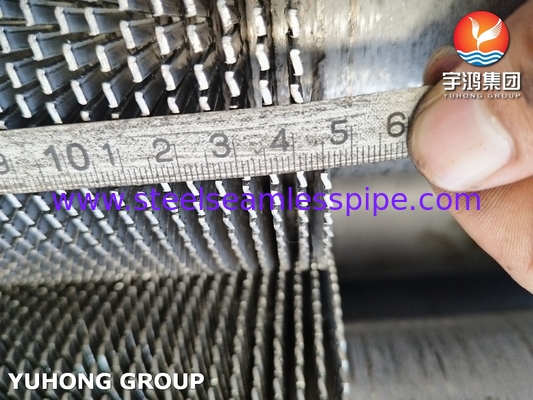

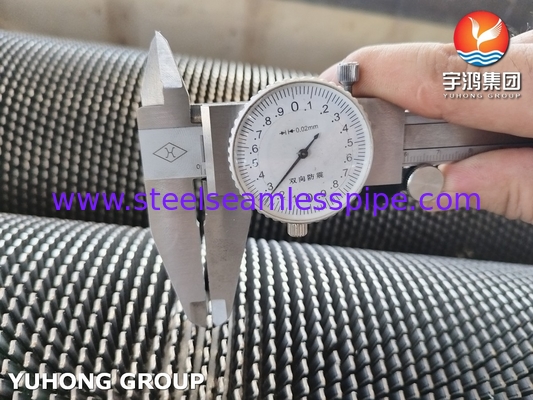

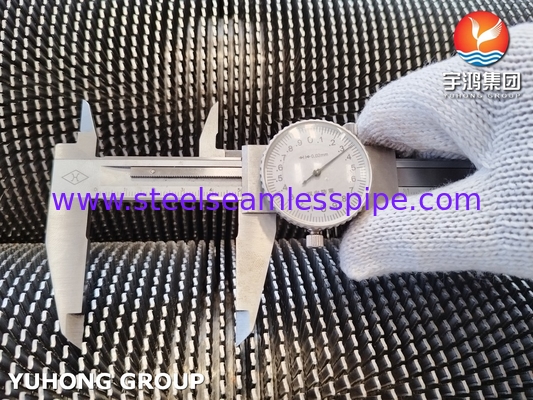

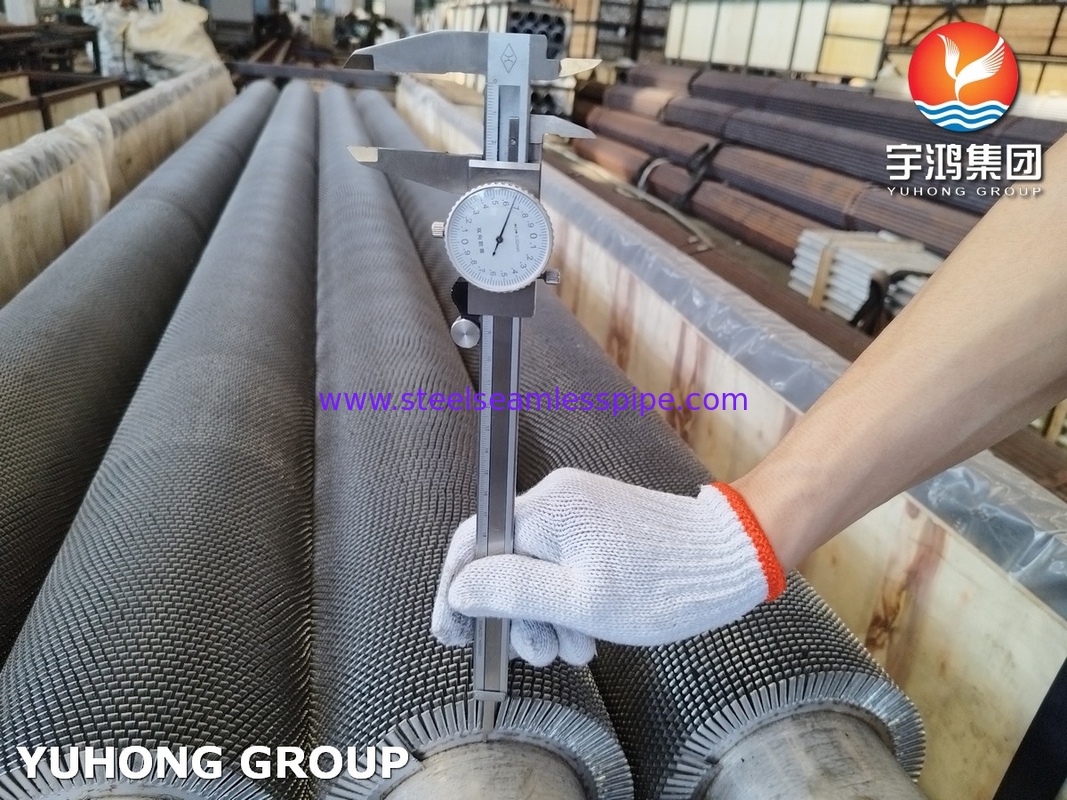

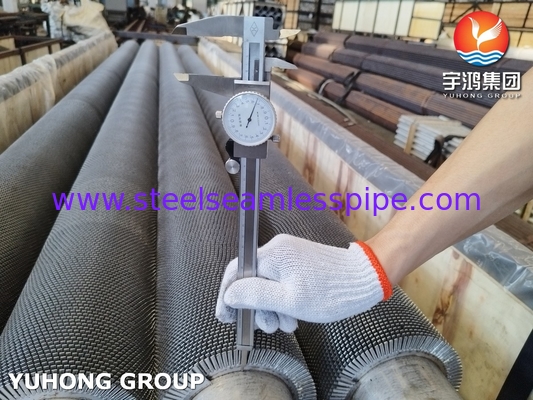

ASTM A312 TP304Hस्टेनलेस स्टील Hएफडब्ल्यू फिन्डेड ट्यूब स्पाइरल सेरेटेड फिन्डेड ट्यूब
एचएफडब्ल्यू हेलिकल फिनेड ट्यूबों को सॉलिड फिनेड प्रकार और सेरेटेड प्रकार दोनों में निर्मित किया जाता है। 304 एच स्टेनलेस स्टील ट्यूब 304 स्टेनलेस स्टील का एक उच्च तापमान संस्करण है,अपने उत्कृष्ट संक्षारण प्रतिरोध और यांत्रिक गुणों के लिए जाना जाता हैएएसटीएम ए३१२ टीपी३०४एच स्टेनलेस स्टील एचएफडब्ल्यू फिनड ट्यूब गर्मी प्रदर्शन को बढ़ा सकते हैं, जो वास्तव में विभिन्न अनुप्रयोगों में गर्मी हस्तांतरण को अनुकूलित करने के लिए डिज़ाइन किए गए हैं।
1. ठोस पंख वाले ट्यूब:ट्यूब के चारों ओर एक हेलिकल पैटर्न में लपेटे हुए निरंतर ठोस पंखों की विशेषता।
लाभः
दक्षता से हीट ट्रांसफर: ठोस पंखों से हीट एक्सचेंज के लिए बड़ा सतह क्षेत्र उपलब्ध होता है।
स्थायित्वः उच्च दबाव अनुप्रयोगों के लिए उपयुक्त मजबूत संरचना।
2पंखदार पंखदार ट्यूबें: इसमें दागदार किनारों वाले पंख होते हैं, जिससे द्रव प्रवाह में उथल-पुथल बढ़ती है।
लाभः
थर्मल प्रदर्शन में सुधारः उष्णता हस्तांतरण दक्षता में सुधार करते हुए उथल-पुथल में वृद्धि।
दबाव में गिरावट: ठोस पंखों की तुलना में झड़ने के प्रतिरोध को कम करने में मदद करता है।
स्टेनलेस स्टील 304H का समकक्ष ग्रेड
यूरोपीय संघ
एन |
संयुक्त राज्य अमेरिका
- |
जापान
जेआईएस |
फ्रांस
AFNOR |
जीओएसटी |
इंटर
आईएसओ |
| X6CrNi18-10 (1.4948) |
304H
S30409
|
SUS304H |
Z6CN18-09 |
08KH18N10 |
X7CrNi18-9 |
ऑस्टेनिटिक क्रॉप प्रतिरोधी स्टील 304H (AISI, ASTM, UNS) के लिए यूरोपीय समकक्ष ग्रेडःX6CrNi18-10 (1.4948)
304H के लिए यूरोपीय समकक्षों (EN) की रासायनिक संरचना और गुण (USA, AISI, ASTM, UNS):X6CrNi18-10 (1.4948)
स्टेनलेस स्टील 304H के लिए रासायनिक आवश्यकताएं
| ग्रेड |
यूएनएस नामकरण |
संरचना, % |
| कार्बन |
मैंगनीज |
फॉस्फोरस, अधिकतम |
सल्फर, अधिकतम |
सिलिकॉन |
क्रोमियम |
निकेल |
| 304H |
S30409 |
0.04-0.10 |
2.00 |
0.045 |
0.03 |
0.75 |
18-20 |
8-10.5 |
फिन ट्यूब विनिर्देश
| उत्पाद |
प्रकार |
नाम |
नंगे ट्यूब सामग्री |
FIN MATERIAL |
|
हीट एक्सचेंजर
पंखुड़ी
ट्यूब
|
एम्बेडेड |
जी-टाइप फिन ट्यूब |
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
एल्यूमीनियम |
| एक्सट्रूडेड |
सिंगल मेटल गॉम्बिन मेटल |
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
तांबा, एल्यूमीनियम |
|
लो फिन ट्यूब
टी-टाइप फिन ट्यूब
|
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
/ |
|
बांस ट्यूब
घुमावदार ट्यूब
|
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
/ |
| घाव |
एल/केएल/एलएल प्रकार फिन ट्यूब |
कार्बन स्टील, तांबा, स्टेनलेस स्टील, मिश्र धातु |
तांबा, एल्यूमीनियम |
| स्ट्रिंग |
स्ट्रिंग फिन ट्यूब |
एल्यूमीनियम, तांबा, कार्बन स्टील, स्टेनलेस स्टील |
एल्यूमीनियम, तांबा, कार्बन स्टील, स्टेनलेस स्टील |
| यू-टाइप |
यू-टाइप ट्यूब |
कार्बन स्टील, तांबा, स्टेनलेस स्टील |
/ |
| वेल्डिंग |
एचएफ वेल्डिंग फिन ट्यूब |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
| यू-टाइप |
H/HH TYPE FIN TUBE |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
| वेल्डिंग |
स्टूडेड फिन ट्यूब |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
सामग्री का ग्रेड
| अमेरिकन स्टैंडर्ड |
ऑस्टेनिटिक स्टील:
TP304,TP304L,TP304H,TP304N,TP310S,TP316,TP316L,TP316Ti,TP316H,TP317,TP317L,TP321,TP321H,TP347,TP347H,904L...
डुप्लेक्स स्टील:
S32101, S32205, S31803, S32304, S32750, S32760
अन्य:TP405, TP409, TP410, TP430, TP439,... |
| यूरोपन मानक |
1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.4410, 1.4501 |
| जीओएसटी मानक |
08Х17Т,08Х13,12Х13,12Х17,15Х25Т,04Х18Н10,08Х20Н14С2, 08Х18Н12Б,10Х17Н13М2Т,10Х23Н18,08Х18Н10,08Х18Н10Т, 08Х18Н12Т,08Х17Н15М3Т,12Х18Н10Т,12Х18Н12Т,12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
हेलिकल फिनेड ट्यूबों के फायदे
उच्च थर्मल दक्षताः हेलिकल फिन डिजाइन गर्मी हस्तांतरण गुणांक को बढ़ाता है, जिससे वे मांग वाले थर्मल सिस्टम के लिए आदर्श होते हैं।
बेहतर द्रव गतिशीलताः हेलिकल व्यवस्था बेहतर प्रवाह पैटर्न को बढ़ावा देती है, मृत क्षेत्रों को कम करती है और समग्र दक्षता में सुधार करती है।
कॉम्पैक्ट डिजाइनः वे छोटे पदचिह्न में एक उच्च गर्मी विनिमय क्षमता प्रदान करते हैं, जो अंतरिक्ष-प्रतिबंधित अनुप्रयोगों में मूल्यवान है।
बहुमुखी प्रतिभाः विभिन्न उद्योगों में गैसों और तरल पदार्थों सहित विभिन्न तरल पदार्थों के लिए उपयुक्त।
आवेदन
1एचवीएसी और बॉयलर
2बिजली संयंत्र
3गर्मी वसूली भाप जनरेटर
4पेट्रोकेमिकल उद्योग
5समुद्री अनुप्रयोग
6प्रशीतन अनुप्रयोग
7. इकोनॉमीज़र
8तेल और गैस कूलर
9नलसाजी और वातानुकूलन
10कंडेनसर और वाष्पीकरण
11शेल और ट्यूब हीट एक्सचेंजर
12विभिन्न अन्य हीट एक्सचेंजर अनुप्रयोग
