| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASME SA179 एम्बेडेड G टाइप फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | सात दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| उत्पाद का नाम: | एंबेडेड फिन ट्यूब | ट्यूब सामग्री: | एएसटीएम ए179/एएसएमई एसए179 |
|---|---|---|---|
| फिन सामग्री: | एल्यूमीनियम 1060 | सामान्य आकार: | ओडी16-63मिमी |
| प्रकार: | सर्पिल, एम्बेडेड जी प्रकार | फिन मोटाई: | 0.4मिमी (औसत) |
| ट्यूब की लंबाई: | अनुकूलित कर सकते हैं | फिन घनत्व: | पंख प्रति मीटर, पंख प्रति इंच |
| आवेदन: | हीटर पार्ट्स, रेफ्रिजरेशन पार्ट्स, हीट एक्सचेंजर, कूलर, फ्लूइड कूलिंग | ||
| प्रमुखता देना: | जी प्रकार के एम्बेडेड स्पाइरल फिनेड ट्यूब,एम्बेडेड स्पाइरल फिनेड ट्यूब,ASME SA179 सीमलेस हीट एक्सचेंजर ट्यूब |
||

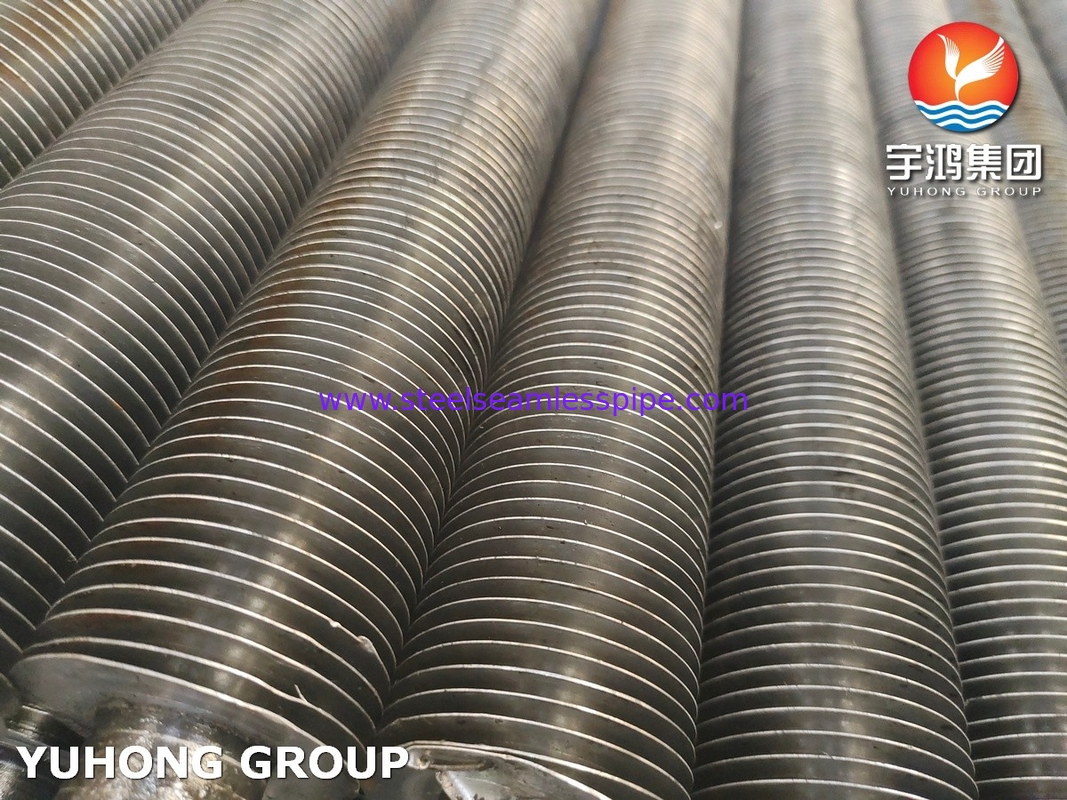

कार्बन स्टील ASTM A179 सीमलेस ट्यूब प्रकार G एम्बेडेडहीट एक्सचेंजर के लिए फिनाइड ट्यूब
एम्बेडेड फिन ट्यूब हीट एक्सचेंजर तकनीक में एक अत्याधुनिक समाधान है, जिसे विभिन्न औद्योगिक और वाणिज्यिक अनुप्रयोगों में थर्मल दक्षता में सुधार के लिए डिज़ाइन किया गया है।पाइप संरचना में सीधे पंखों को एकीकृत करके, ये प्रणाली द्रवों के बीच गर्मी हस्तांतरण के लिए एक कॉम्पैक्ट और प्रभावी तरीका प्रदान करती हैं, जिससे वे कई सेटिंग्स में आवश्यक हो जाते हैं।एम्बेडेड फिना ट्यूबों के पंख अधिक दृढ़ और तंग होते हैं.
वे कैसे काम करते हैं?
एम्बेडेड फिन ट्यूबों के पीछे मूल सिद्धांत द्रव के संपर्क में सतह के क्षेत्र को बढ़ाकर गर्मी हस्तांतरण को अधिकतम करना है।पंखों को बेहतर तरल पदार्थ मिश्रण और अशांति की सुविधा के द्वारा गर्मी विनिमय प्रक्रिया में सुधारइसके परिणामस्वरूप पारंपरिक चिकनी ट्यूबों की तुलना में थर्मल प्रदर्शन में सुधार होता है, जिनकी सतह का क्षेत्रफल सीमित होता है।
सामग्री
जी प्रकार के एम्बेडेड फिनड ट्यूब को दो अलग-अलग सामग्रियों के साथ जोड़ा गया है, जिसमें कोर ट्यूब ग्रेड और फिन ग्रेड शामिल हैं।
कोर ट्यूब सामग्रीः कार्बन स्टील, कम मिश्र धातु स्टील, स्टेनलेस स्टील, पीतल, तांबा, तांबा-निकल मिश्र धातु, एल्यूमीनियम कांस्य, निकल मिश्र धातु।
1कार्बन स्टील: A179, A192, SA210 Gr A1/C, A106 Gr B
2स्टेनलेस स्टीलः TP304/304L, TP316/TP316L/316Ti, A789 S31803/S2205
3तांबाः UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi90/10
पंख सामग्रीः एल्यूमीनियम (Alu.1100, एल्यूमीनियम 1060), तांबा, स्टील
ASTM A179 ट्यूबों के विनिर्देश
| मानक | एएसटीएम, एएसएमई और एपीआई |
| ट्यूब का आकार | 20 मिमी से 219 मिमी ओडी |
| ट्यूब की मोटाई | 2 मिमी से 16 मिमी |
| अनुसूची | SCH 40, SCH 80, SCH 160, SCH XS, SCH XXS, सभी अनुसूचियाँ |
| सहिष्णुता | ठंडा खींचा पाइपः +/-0.1mm ठंडा लुढ़का पाइपः +/-0.05mm |
| शिल्प | ठंडा लुढ़का हुआ और ठंडा खींचा हुआ |
| प्रकार | सीमलेस/ईआरडब्ल्यू/वेल्डेड/निर्मित |
| प्रपत्र | गोल पाइप/ट्यूब, स्क्वायर पाइप/ट्यूब, आयताकार पाइप/ट्यूब, घुमावदार पाइप/ट्यूब, ₹U$ आकार, पैन केक कॉइल्स, हाइड्रोलिक ट्यूब |
| लम्बाई | न्यूनतम 3 मीटर, अधिकतम 18 मीटर या ग्राहक की आवश्यकता के अनुसार |
| अंत | सादा अंत, घुमावदार अंत, पैदल |
ASTM A179 एम्बेडेड फिनेड ट्यूबों के रासायनिक घटक (%)
| सी | हाँ | एमएन | पी | एस | मो | सीआर | वी |
| 0.06-0.18 | / | 0.27-0.63 | ≤0.035 | ≤0.035 | / | / | / |
एएसटीएम ए179 एम्बेडेड फिनेड ट्यूबों के यांत्रिक गुण
| तन्य शक्ति (Mpa) | उपज शक्ति ((Mpa) | लम्बाई ((%) | कठोरता ((HRB) |
| 325 मिनट | 180 मिनट | 35 मिनट | अधिकतम 72 |
विशेषताएं
निरीक्षण और परीक्षण
रासायनिक संरचना निरीक्षण, यांत्रिक गुणों का परीक्षण ((तन्य शक्ति, उपज शक्ति, लम्बाई, फ्लेरिंग, सपाट, कठोरता, प्रभाव परीक्षण), सतह और आयाम परीक्षण, विनाशकारी परीक्षण,हाइड्रोस्टैटिक परीक्षण
जी प्रकार के एम्बेडेड फिन ट्यूबों के कुछ प्रमुख लाभों में शामिल हैंः
आवेदन
