| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A269 TP304 स्टेनलेस स्टील एक्सट्रूडेड फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुड केस / आयरन केस |
| प्रसव के समय: | सात दिन |
| उत्पाद का नाम: | एक्सट्रूडेड फिन ट्यूब | ट्यूब मानक: | एएसटीएम ए269, एएसएमई एसए269 |
|---|---|---|---|
| ट्यूब सामग्री: | स्टेनलेस स्टील 304 | फिन सामग्री: | एल्यूमीनियम 1060 |
| ट्यूब Od: | 10मिमी - 38मिमी | फिन ओडी: | अधिकतम 70. |
| फिन मोटाई: | 0.4 मिमी औसत | फिन पिच: | 1.8मिमी-10मिमी |
| आवेदन: | हीट एक्सचेंजर, कंडेनसर, उद्योग उपकरण | ||
| प्रमुखता देना: | हीट एक्सचेंजर फिनेड ट्यूब,एएसटीएम ए२६९ फिनेड ट्यूब,स्टेनलेस स्टील के पंख वाले ट्यूब |
||

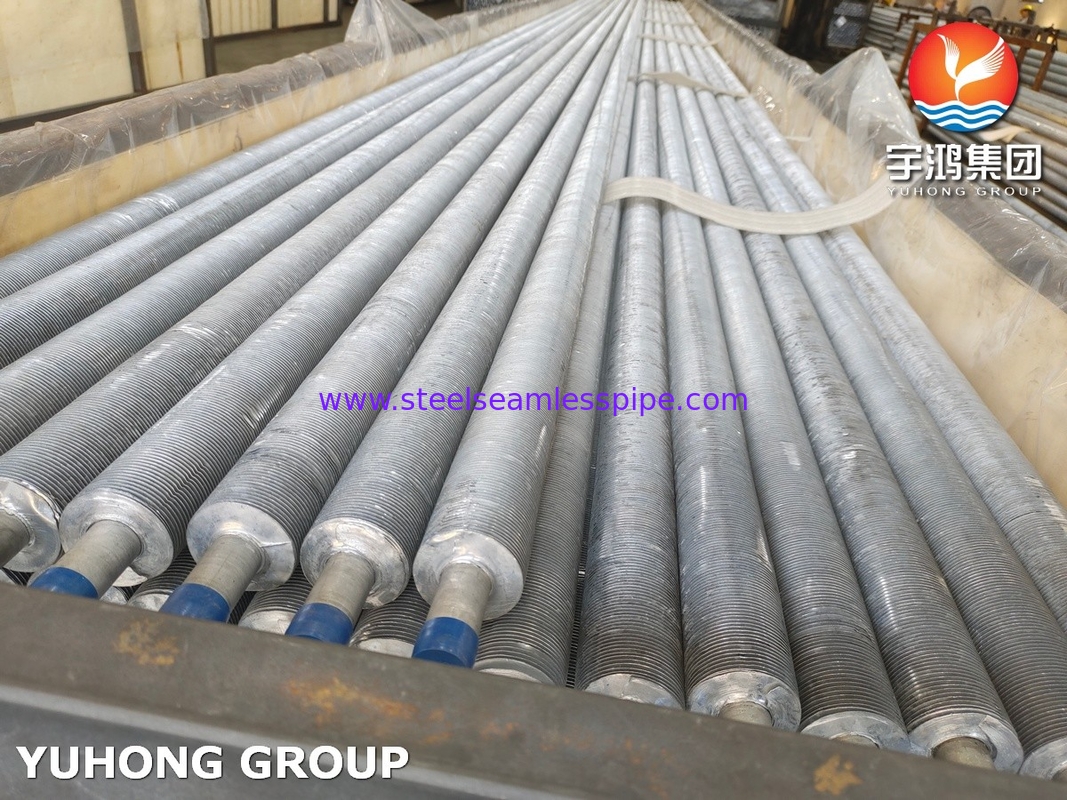

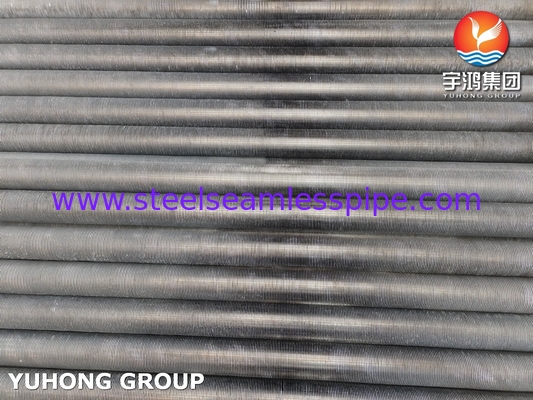

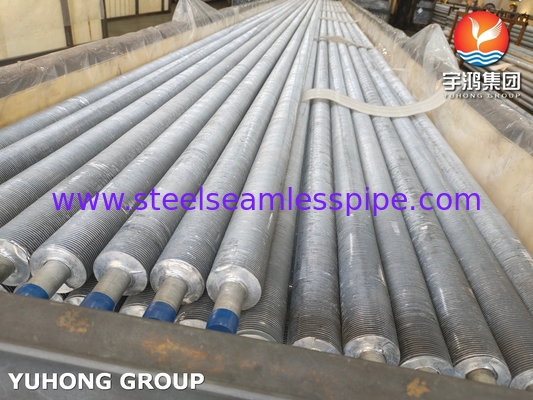

ASTM A269 TP304 हीट एक्सचेंजर के लिए स्टेनलेस स्टील एक्सट्रूडेड फिनेड ट्यूब
एक्सट्रूडेड फिन ट्यूबस्टेनलेस स्टील के एक्सट्रूडेड फिनड ट्यूब विभिन्न प्रकार के औद्योगिक अनुप्रयोगों में गर्मी हस्तांतरण दक्षता बढ़ाने के लिए डिज़ाइन किए गए विशेष थर्मल घटक हैं।वे स्टेनलेस स्टील के स्थायित्व और संक्षारण प्रतिरोध के साथ हीट एक्सचेंज के लिए सतह के क्षेत्र को बढ़ाने के लिए उपयोग किए जाने वाले पंखों के लाभों को जोड़ते हैंयह कठोर वातावरण में भी दीर्घायु और प्रदर्शन सुनिश्चित करता है।
A269 TP304 स्टेनलेस स्टील ट्यूब समकक्ष ग्रेड
| ग्रेड | UNS संख्या | प्राचीन ब्रिटिश | यूरोनॉर्म | स्वीडिश एसएस | जापानी जेआईएस | ||
| बीएस | में | नहीं | नाम | ||||
| TP304 | S30400 | 304S31 | 58E | 1.4301 | X5CrNi18-10 | 2332 | SUS 304 |
A269 TP304 स्टेनलेस स्टील ट्यूब रासायनिक संरचना
| ग्रेड | कार्बन | क्रोमियम | फॉस्फोरस | सल्फर | मैंगनीज | सिलिकॉन | निकेल |
| TP304 | 0.08 | 18.0-20.0 | 0.045 | 0.03 | 2 | 1 | 8.0-11.0 |
A269 TP304 स्टेनलेस स्टील ट्यूब यांत्रिक गुण
| सामग्री | तापमान | गर्मी | उपज शक्ति | तन्य शक्ति | लम्बाई |
| मि.ओ.एफ.ओ. सी. | उपचार | Ksi (MPa) | Ksi (MPa) | ||
| TP304 | 1900 (1040) | समाधान | 30 ((205) | 75 ((515) | 35 |
विनिर्देश
| नंगे ट्यूब विनिर्देश और सामग्री |
स्टेनलेस स्टील:
SUS316TB,SUS316HTB,SUS316HTB |
| पंख सामग्री | AL1060, AL6063, AL1100, C12200, SS304, SS304L, SS316L, SS409 आदि |
| प्रकार | एक्सट्रूडेड फिन ट्यूब L/LL//KL फिन ट्यूब "जी" एम्बेडेड फिन ट्यूब निचला पंखुड़ी ट्यूब उच्च आवृत्ति वेल्डेड फिन ट्यूब एकीकृत पंखुड़ी ट्यूब... |
| प्रक्रिया | शीत खींच, शीत लुढ़का, निर्बाध पाइप या ट्यूब के लिए सटीक लुढ़का |
| समाप्त करना | रगड़ना और अचार करना, चमकदार रगड़ना, पॉलिश करना, जंग रोधी तेल, काली पेंटिंग |
| अंत | कटा हुआ छोर, सादा छोर, दोनों छोरों पर प्लास्टिक कैप |
| युहोंग ग्रुप फिन ट्यूब विनिर्देश | |||||
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार के पंखुड़ी ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6-2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8 से 30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25 से 38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25-63 | 8 से 30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8 से 30 | 5 ~ 30 | φ5-20 | |
आवेदन एक्सट्रूडेड फिनेड ट्यूब आवेदनः
