गर्मी एक्सचेंजर के लिए स्टेनलेस स्टील एक्सट्रूडेड फिन ट्यूब
अवलोकन

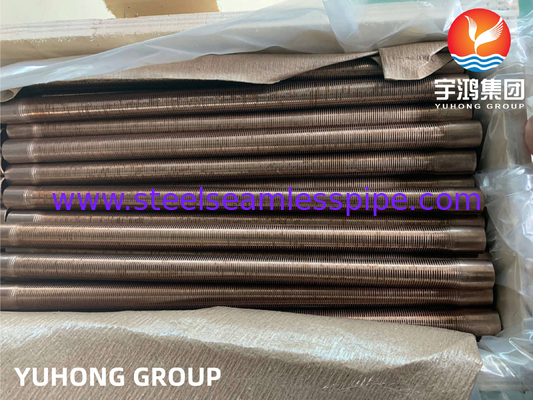

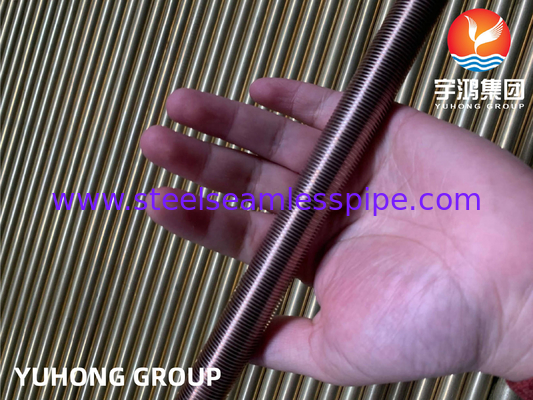

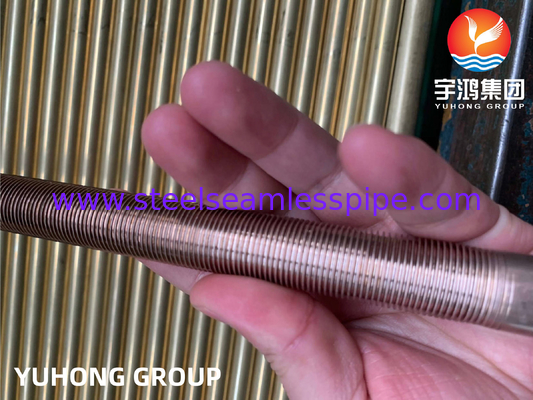

ASTM B111 is an American Society of Testing and Materials (ASTM) standard that specifies requirements for seamless copper-nickel (CuNi) low finned tubes used in heat exchangers and other similar applicationsC70600-O61 पदनाम सामग्री के विशिष्ट ग्रेड और खत्म को संदर्भित करता है।
C70600 मिश्र धातु संरचना को संदर्भित करता है, जो एक तांबा-निकल मिश्र धातु है जिसमें लगभग 70% तांबा और 30% निकल की रासायनिक संरचना होती है। यह मिश्र धातु उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है,विशेष रूप से क्लोराइड वातावरण में, इसे समुद्री, रासायनिक प्रसंस्करण और औद्योगिक अनुप्रयोगों में उपयोग के लिए उपयुक्त बनाता है जहां कठोर परिस्थितियां प्रचलित हैं।
O61 ट्यूब पर लागू परिष्करण या सतह उपचार को संदर्भित करता है। इस मामले में, O61 इंगित करता है कि ट्यूब एक ऑक्सीजन मुक्त ब्रेज़िंग प्रक्रिया (OFB) से गुजर चुका है,जिसमें तांबे और निकल के बीच सीम को बिना किसी ऑक्सीजन के जोड़े लेड किया जाता है, जिसके परिणामस्वरूप न्यूनतम धातु हानि के साथ एक मजबूत और टिकाऊ जोड़ होता है।
संक्षेप में, ASTM B111 C70600-O61 कॉपर निकेल लो फिनड ट्यूब एक उच्च गुणवत्ता वाली, संक्षारण प्रतिरोधी ट्यूब है जिसमें एक निर्बाध निर्माण और एक OFB लेटेड सीम है,गर्मी विनिमय अनुप्रयोगों में उपयोग के लिए आदर्श जहां सामग्री की दीर्घायु और पर्यावरण कारकों के प्रतिरोध महत्वपूर्ण हैं.
फिन ट्यूब क्या है?
लो-फिन (इंटेग्रल) ट्यूब एक एक्सट्रूडेड ट्यूब है जो छोटी और कम फिन से बनी होती है,और एक उच्च दक्षता वाले हीट एक्सचेंज ट्यूब प्रकार जिसमें थर्मल एक्सचेंज ट्यूब की बाहरी सतह पर रोलिंग द्वारा घुमावदार पंखों का गठन किया जाता हैट्यूब और फिना एक ही ट्यूब के टुकड़े में हैं, जिसे "एन" फिना प्रकार के रूप में भी जाना जाता है।
क्योंकि कम फिनड ट्यूब एक अभिन्न ट्यूब है, ट्यूब और पंख के लिए केवल एक ही सामग्री है
हम आपको सामग्री की एक विस्तृत श्रृंखला प्रदान करते हैं और किसी भी समय थर्मल चालकता, यांत्रिक गुणों या संक्षारण प्रतिरोध के संदर्भ में आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए हमारी पेशकश का विस्तार कर सकते हैं।
कम फिनाल ट्यूब के फायदे
निम्न पंख वाले ट्यूब, जिन्हें निम्न पंख वाले ट्यूब या माइक्रोचैनल हीट एक्सचेंजर के रूप में भी जाना जाता है, में विभिन्न अनुप्रयोगों में पारंपरिक पंख वाले ट्यूबों की तुलना में कई फायदे हैं,विशेष रूप से उच्च गर्मी हस्तांतरण और कॉम्पैक्ट डिजाइन में:
1. बढ़ी हुई गर्मी हस्तांतरणः कम फिनाल ट्यूबों में पतले और करीब-पड़ोस फिनाल होते हैं, जो प्रति इकाई आयतन सतह क्षेत्र को बढ़ाते हैं।इससे द्रव और धातु की दीवारों के बीच अधिक संपर्क होने के कारण ऊष्मा हस्तांतरण दर अधिक होती है, जिससे अधिक कुशल शीतलन या हीटिंग की अनुमति मिलती है।
2कॉम्पैक्ट आकारः पारंपरिक पंखों वाले ट्यूबों की तुलना में कम पंखों के आकार के लिए एक छोटा समग्र पदचिह्न की अनुमति देता है। यह उन्हें इलेक्ट्रॉनिक्स, उपकरणों जैसे अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए आदर्श बनाता है,और एयरोस्पेस जहां वजन और मात्रा महत्वपूर्ण कारक हैं।
3. बेहतर दबाव गिरावटः कम और पतले पंखों के साथ, हीट एक्सचेंजर में दबाव गिरावट कम है। यह उन प्रणालियों में फायदेमंद हो सकता है जहां एक सुसंगत प्रवाह दर बनाए रखना महत्वपूर्ण है,या जहां दबाव हानि के लिए हेडरूम सीमित है.
4कम विनिर्माण लागतः कम फिना ट्यूबों के लिए सरल विनिर्माण प्रक्रिया कम सामग्री और श्रम लागत का कारण बन सकती है, जिससे उन्हें उच्च फिना डिजाइनों की तुलना में अधिक लागत प्रभावी बना दिया जाता है।
5कम रखरखावः उनके छोटे आकार और बेहतर गर्मी हस्तांतरण के कारण,कम पंखों वाले ट्यूबों को कम बार सफाई या रखरखाव की आवश्यकता हो सकती है क्योंकि वे पारंपरिक ट्यूबों की तुलना में अधिक प्रभावी ढंग से गंदेपन से निपट सकते हैं.
6शोर कम करनाः छोटे पंख आमतौर पर कम उथल-पुथल पैदा करते हैं, जिसके परिणामस्वरूप शांत संचालन होता है, जो शोर-संवेदनशील वातावरण में फायदेमंद हो सकता है।
7आसान एकीकरण: कम पंख वाले ट्यूबों को व्यापक रीडिजाइन या संशोधन की आवश्यकता के बिना मौजूदा डिजाइनों में अधिक आसानी से शामिल किया जा सकता है।
8. थर्मल साइक्लिंग प्रदर्शन में सुधारः पंखों का छोटा सतह क्षेत्र थर्मल साइक्लिंग के दौरान सामग्री पर तनाव को कम करता है, संभावित रूप से हीट एक्सचेंजर के जीवनकाल को बढ़ाता है।
9उच्च दक्षताः कुछ मामलों में, उच्च पंख वाले ट्यूब उच्च गर्मी हस्तांतरण गुणांक और कम दबाव गिरावट के कारण उच्च समग्र दक्षता प्राप्त कर सकते हैं।
हालांकि, विशिष्ट आवेदन आवश्यकताओं पर विचार करना आवश्यक है, क्योंकि कम फिनाइट ट्यूब हमेशा सबसे अच्छा विकल्प नहीं हो सकता है। उदाहरण के लिए,वे ऐसी स्थितियों में अच्छी तरह से प्रदर्शन नहीं कर सकते हैं जहां बड़े तापमान अंतर या उच्च प्रवाह गति मौजूद हैं.
एक हीट एक्सचेंजर के प्रदर्शन में गिरावट अनिवार्य रूप से दो घटनाओं के कारण होती है जो समय के साथ होती है:
- दोनों तरल पदार्थों में मौजूद अशुद्धियों के संचय के कारण गंदगी प्रतिरोध में वृद्धि।
- सामग्री के थर्मल साइकल विस्तार और पंखुड़ी के आधार या जड़ पर संक्षारण के कारण ट्यूब-टू-फिन बॉन्ड पर थर्मल प्रतिरोध में वृद्धि।ये कारक पंखों और ट्यूब के बीच संपर्क या बंधन दबाव का नुकसान पैदा करता है.
| प्रकार |
विवरण |
बेस ट्यूब |
पंखुड़ी विनिर्देश (मिमी) |
| ओवरडोज (मिमी) |
फिन पिच |
पंखुड़ी की ऊंचाई |
पंखुड़ी मोटी |
| सम्मिलित |
जी-प्रकार की पंखुड़ी नली |
16-63 |
2.1-5 |
<17 |
-0.4 |
| बाहर निकाला हुआ |
एकल धातु संयोजन धातु |
8-51 |
1.6-10 |
<17 |
0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब |
10-38 |
0.6-2 |
<1.6 |
-0.3 |
| बांस ट्यूब तरंग ट्यूब |
16-51 |
8-30 |
<2.5 |
/ |
| घाव |
l/kl/ll प्रकार की फिन ट्यूब |
16-63 |
2.1-5 |
<17 |
-0.4 |
| स्ट्रिंग |
स्ट्रिंग फिन ट्यूब |
25 से 38 |
2.1-3.5 |
<20 |
0.2-0.5 |
| यू-प्रकार |
यू प्रकार की नली |
16-38 |
/ |
/ |
/ |
| वेल्डिंग |
एचएफ वेल्डिंग फिन ट्यूब |
16-219 |
3-25 |
5-30 |
0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब |
25-63 |
8-30 |
<200 |
1.5-3.5 |
| स्टड फिन ट्यूब |
25-219 |
8-30 |
5-35 |
φ5-20 |
आम आवेदन क्षेत्र हैंः
- बिजली संयंत्रों के लिए हीट एक्सचेंजर (इलेक्ट्रिक, परमाणु, थर्मल और भूतापीय ऊर्जा संयंत्र)
- उच्च संक्षारक प्रणालियाँ (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड)
- रासायनिक और पेट्रोकेमिकल उद्योग
- खाद्य प्रसंस्करण और प्रशीतन उद्योग।
