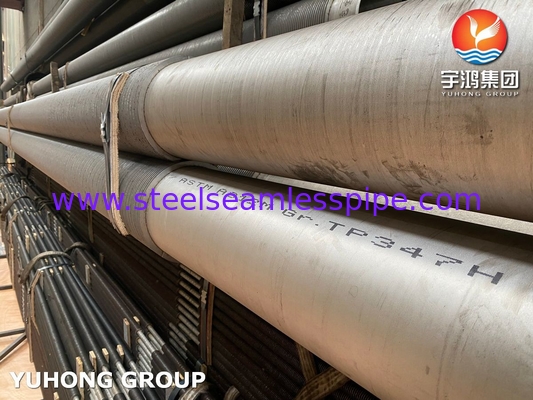

ASTM A312 HFW फिन ट्यूब TP347H प्रति हीटिंग एप्लिकेशन

ASTM A312 HFW फिन ट्यूब TP347H प्रति हीटिंग एप्लिकेशन

HFW Solid Fined Tubes High Frequency Welded Helical Spiral Solid Fined Tube के लिए छोटा

हेलिकल फिनेड ट्यूब डिजाइनर को स्वच्छ धुआं गैसों का उपयोग करने वाले पूरे गर्मी एक्सचेंजर के लिए उच्च थर्मल दक्षता और कॉम्पैक्ट डिजाइन समाधान प्रदान करते हैं।हेलिकल फिनेड ट्यूब दोनों ठोस और Serrated प्रकार में निर्मित कर रहे हैं.उच्च आवृत्ति वेल्डेड फिन ट्यूब जिसे ठोस प्रकार के फिन ट्यूब भी कहा जाता है,एचएफडब्ल्यू द्वारा सीधे ट्यूब सतह पर वेल्डेड स्टील या स्टेनलेस स्टील स्ट्रिप का उपयोग करता है।नंगे ट्यूब की तुलना में बहुत अधिक गर्मी हस्तांतरण दक्षता में सुधार कर सकते हैंपंखुड़ियों के बेस ट्यूब के साथ तंग वेल्डिंग के कारण, इन पंखुड़ी वाले ट्यूबों का उपयोग अक्सर कंपन की स्थिति में किया जाता है।

किसी दिए गए ट्यूब या पाइप के आकार के लिए, पाइप की लंबाई की इकाई के अनुसार वांछित गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त पंख की ऊंचाई निर्दिष्ट करके प्राप्त किया जा सकता है,पंखुड़ी की मोटाई और/या पंखुड़ियों की संख्या लंबाई के प्रति मीटर.

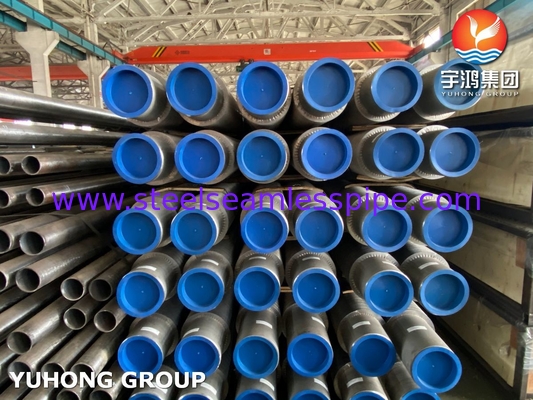

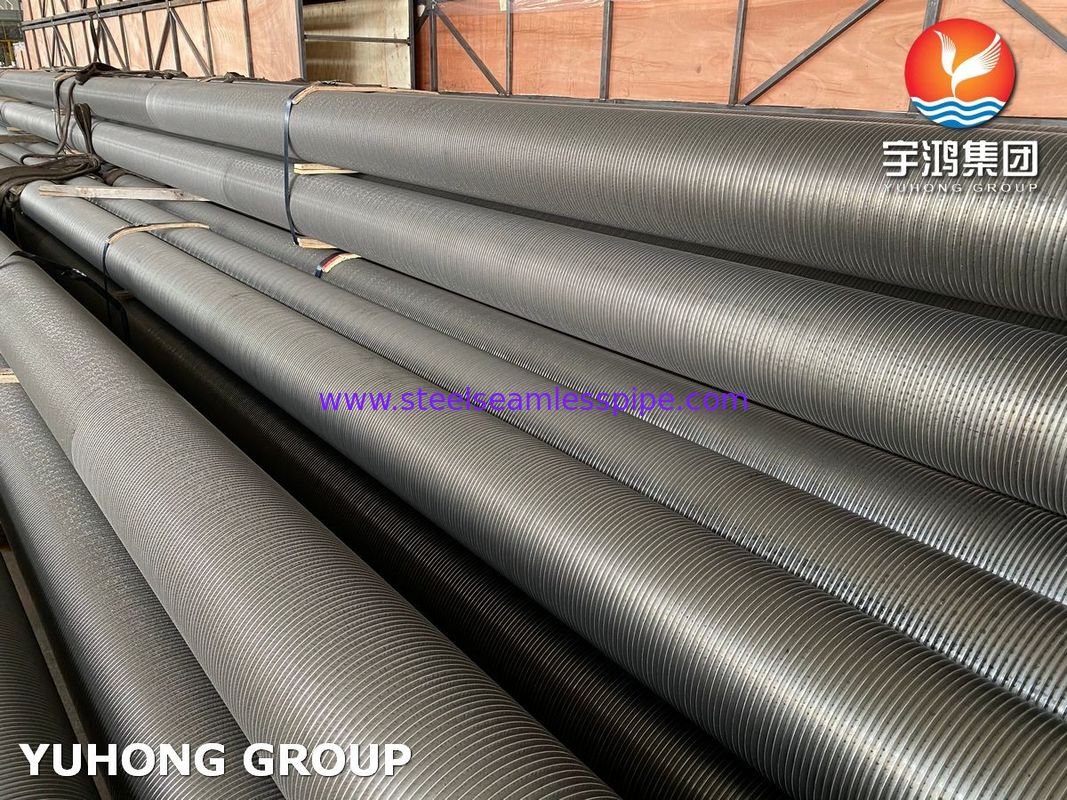

एचएफडब्ल्यू ठोस फिनड ट्यूब

यह वेल्डेड स्टील फिनड ट्यूब कॉन्फ़िगरेशन व्यावहारिक रूप से किसी भी हीट एक्सचेंजर अनुप्रयोग के लिए इस्तेमाल किया जा सकता है, और विशेष रूप से उच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए उपयुक्त है।इस विन्यास की महत्वपूर्ण विशेषताएं कुशल हैं, तापमान और दबाव की सभी स्थितियों में पंखुड़ी के ट्यूब के लिए प्रभावी बंधन, और उच्च पंखुड़ी पक्ष के तापमान का सामना करने की क्षमता।

तकनीकी विवरण/बेस ट्यूब विवरण

ट्यूब व्यासः 20 मिमी ओडी मिन से 219 मिमी ओडी मैक्स।

ट्यूब मोटाईः न्यूनतम 2 मिमी से 16 मिमी तक

ट्यूब सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनेल, हाई क्रोम हाई निकेल और इनकोलोय, और कुछ अन्य सामग्री।

पंख विवरण

पंखुड़ियों की मोटाईः न्यूनतम 0.8 मिमी से अधिकतम 4 मिमी

पंखुड़ियों की ऊंचाईः न्यूनतम 0.25 ̊ (6.35 मिमी) अधिकतम।1.5 ′′ (38 मिमी)

पंख घनत्वः न्यूनतम 43 पंख प्रति मीटर से अधिकतम 287 पंख प्रति मीटर तक

सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील और इनकोलोय।

त्वरित उद्धरण के लिए, कृपया निम्नलिखित आवश्यकता के साथ भेजें:

टुकड़ों की संख्या,

बेस ट्यूबः व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।

पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।

डिलीवरी की अवधि आवश्यक है।
