| Place of Origin: | CHINA |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Model Number: | L Type Fin Tube,Tension Wound |
| Minimum Order Quantity: | 100KGS |
|---|---|
| पैकेजिंग विवरण: | प्लाईवुड केस, बंडल |
| Delivery Time: | 7DAYS |
| Payment Terms: | L/C, T/T |
| OD: | 20mm OD Min to 219mm OD Max. | डब्ल्यूटी: | न्यूनतम 2 मिमी से 16 मिमी तक |
|---|---|---|---|
| एल्युमिनियम फिन: | अलू.1100, अलू.1060 | Titanium Fin: | Gr. 2,Gr.7,GR.12 |
| ट्यूब सामग्री: | ए179,ए192 | Type: | Straight,U bend |
| प्रमुखता देना: | स्टडेड फिनेड ट्यूब,कार्बन स्टील के पंख वाले ट्यूब,A179 A192 फिनटेड ट्यूब |
||

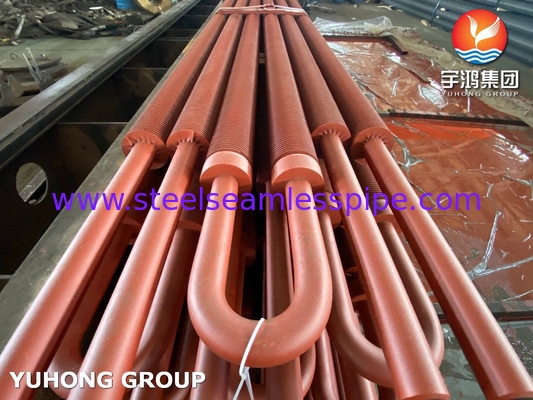

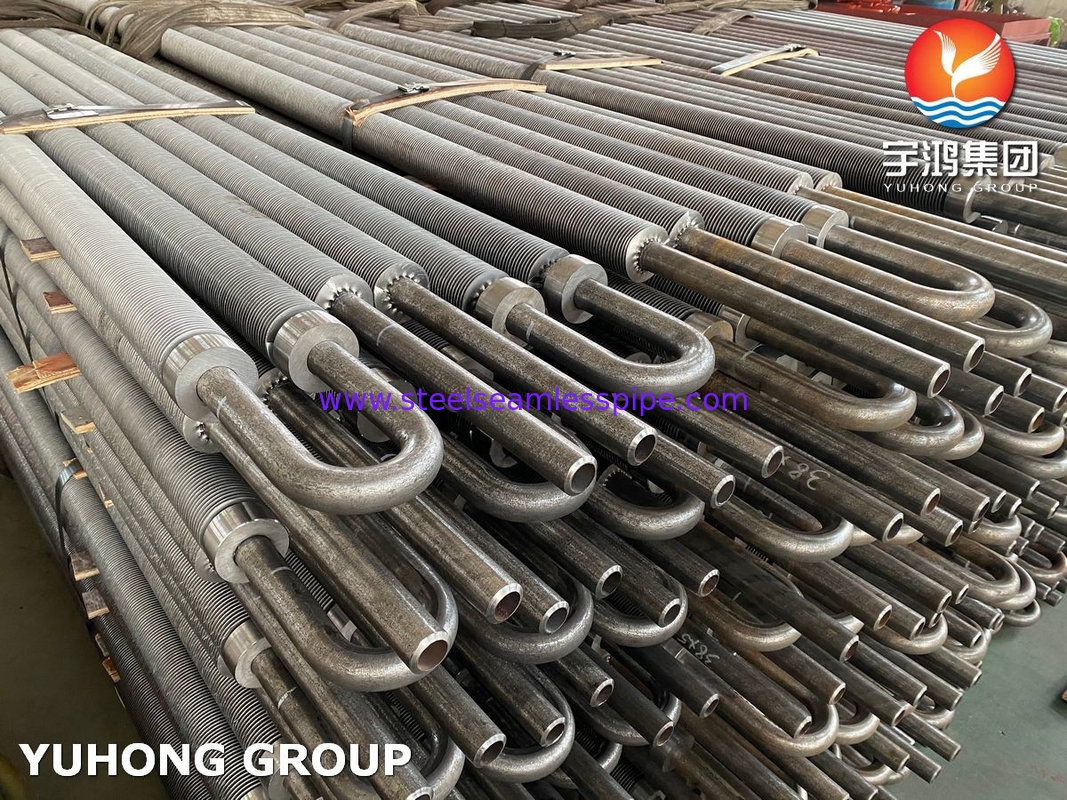

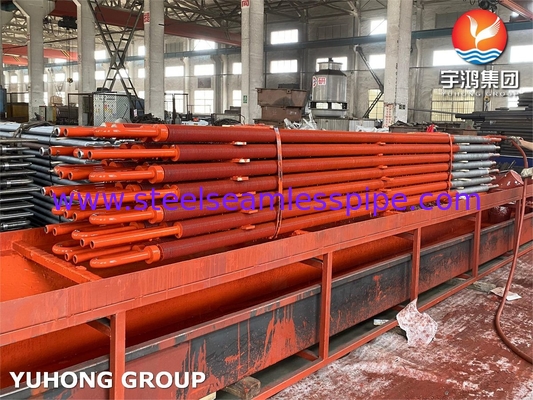

कार्बन स्टील यू बेंड फिन ट्यूब A179 A192 एक्सट्रूडेड और स्टूडेड फिन
यू फिन ट्यूब क्या है?
यू-बेंड फिनेड ट्यूब एक प्रकार का हीट ट्रांसफर घटक है जिसका उपयोग कई औद्योगिक और वाणिज्यिक अनुप्रयोगों में कुशल गर्मी विनिमय के लिए किया जाता है।इसमें एक ट्यूब होती है जो यू के आकार में झुक जाती है और इसके बाहरी सतह पर पंख लगाए जाते हैंपंख आमतौर पर धातु जैसे एल्यूमीनियम या तांबे से बने होते हैं, और ट्यूब के सतह क्षेत्र को बढ़ाने के लिए डिज़ाइन किए जाते हैं, जिससे इसके गर्मी हस्तांतरण प्रदर्शन में वृद्धि होती है।
यू फिन ट्यूब का उत्पादन कैसे किया जाता है?
ट्यूब तैयार करना→फिनिंग→बेंडिंग→थर्मल ट्रीटमेंट→इंस्पेक्शन→फिनिशिंग→पैकेजिंग
यह महत्वपूर्ण है कि यू-बेंड फिनड ट्यूबों के लिए उत्पादन प्रक्रिया निर्माता, उपयोग की जाने वाली सामग्रियों और आवेदन के आधार पर भिन्न हो सकती है
आवश्यकताएँ, Consulting with a qualified manuacturer or engmeer with expertise in heat exchanger components can provide more detaled guidance on the specific production process for U-bend finned tubes based on your requirementsउचित विनिर्माण प्रक्रियाएं, गुणवत्ता नियंत्रण और निरीक्षण यह सुनिश्चित करने के लिए महत्वपूर्ण हैं कि उत्पाद वांछित विनिर्देशों और प्रदर्शन आवश्यकताओं को पूरा करता है।
तकनीकी विवरण/बेस ट्यूब विवरण
ट्यूब व्यासः 20 मिमी ओडी मिन से 219 मिमी ओडी मैक्स।
ट्यूब मोटाईः न्यूनतम 2 मिमी से 16 मिमी तक
ट्यूब सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनेल, हाई क्रोम हाई निकेल एंड इनकोलोय, सीके 20 सामग्री और कुछ अन्य सामग्री।
पंख विवरण
पंखुड़ियों की मोटाईः न्यूनतम 0.8 मिमी से अधिकतम 4 मिमी
पंखुड़ियों की ऊंचाईः न्यूनतम 0.25 ̊ (6.35 मिमी) अधिकतम।1.5 ′′ (38 मिमी)
पंख घनत्वः न्यूनतम 43 पंख प्रति मीटर से अधिकतम 287 पंख प्रति मीटर तक
सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील और इनकोलोय।
त्वरित उद्धरण के लिए, कृपया निम्नलिखित आवश्यकता के साथ भेजें:
टुकड़ों की संख्या,
बेस ट्यूबः व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।
पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।
डिलीवरी की अवधि आवश्यक है।
कीवर्डः फिन ट्यूब, फिन ट्यूब, फिन ट्यूब हेलिकल फिन ट्यूब, सॉलिड फिन ट्यूब, सेरेटेड फिन ट्यूब, हेलिकल सेरेटेड फिन ट्यूब, ट्यूब एलेटोस
| *ये सबसे आम फिन/ट्यूब पैटर्न हैं। हमारे पास 20 से अधिक विभिन्न प्लेट फिन और ट्यूब संयोजन हैं। मुझसे संपर्क करेंअधिक जानकारी और विकल्पों के लिए। | ||
| हेलिकल फिन सतह (ट्यूब ओडी ️ ट्यूब पर उपलब्ध हेलिकल फिन ऊंचाई) |
||
| 5/8′′ 3/8′′, 1/2′′ और 7/16′′ | 1 ′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ | 1 1/4′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ |
| 15.875 मिमी 9.525 मिमी, 12.7 मिमी और 11.113 मिमी | 25.4 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी | 31.75 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
|
||
