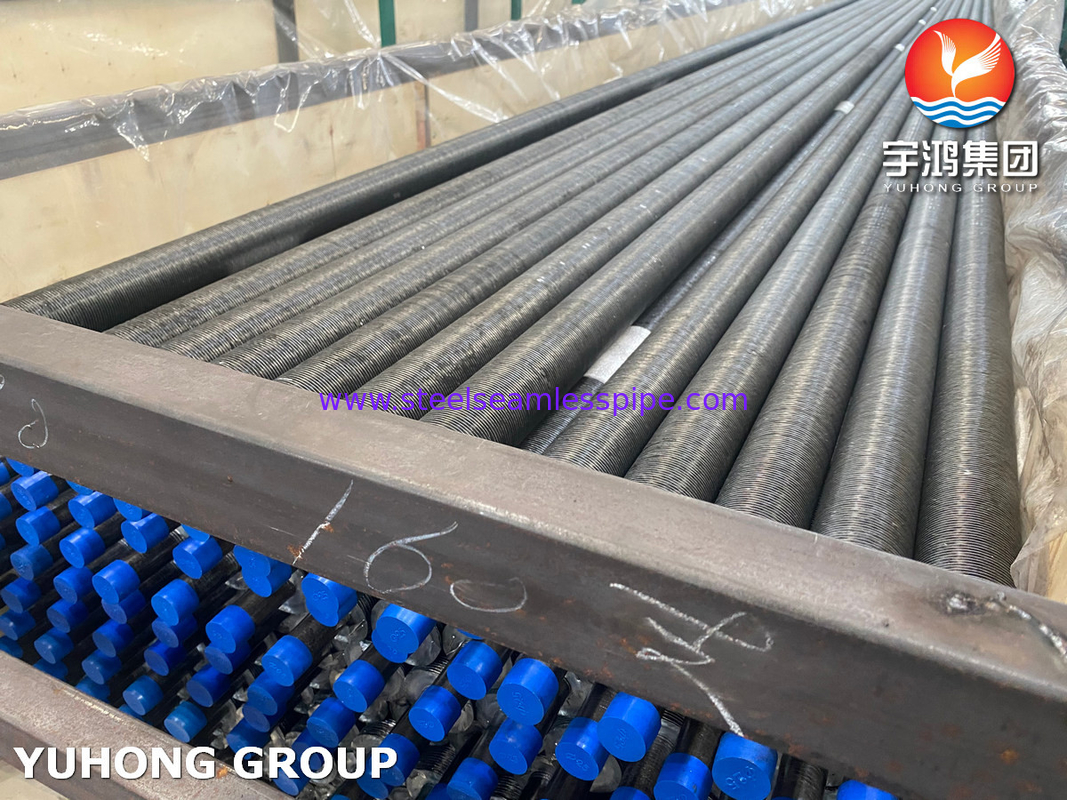

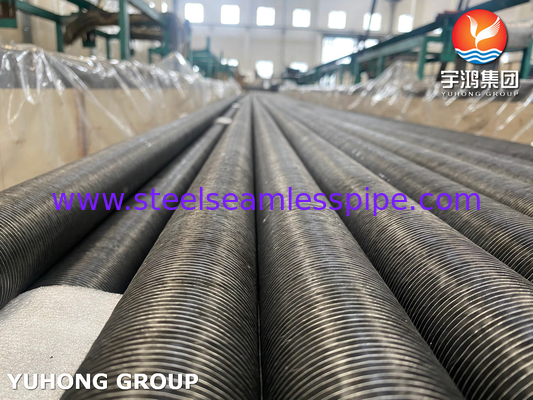

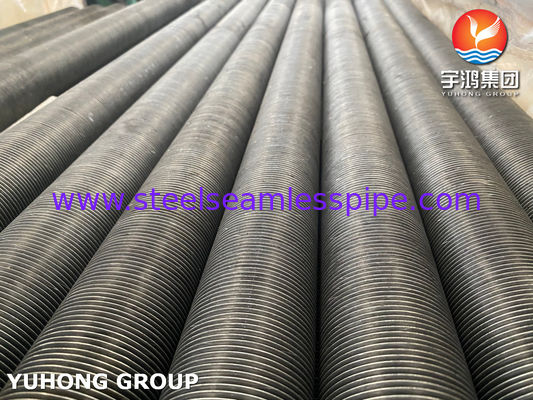

एल प्रकार के पंख पाइप A179 कार्बन स्टील पंख ट्यूब अल पंख एयर कूलर के लिए

A179 एल्यूमीनियम Al1060 के साथ सीमलेस ट्यूब एम्बेडेड जी प्रकार फिन ट्यूब

त्वरित विवरणः

ट्यूब ओडीः 16 मिमी मिन. 219.1 मिमी ((8'') अधिकतम.
ट्यूब की लंबाईः अधिकतम 25000 मिमी।
पंख ऊंचाईः अधिकतम 50 मिमी।
पंख मोटाईः आम तौर पर 0.2mm ~ 3.0mm
फिन पिचः 2.3 मिमी (11FPI) मिन. या ग्राहक के लिए अनुकूलित

विनिर्माण प्रक्रिया
एल्यूमीनियम फिन स्ट्रिप तनाव घाव है और लगभग 0.4 मिमी फ्लैट गहराई के साथ ट्यूब में कटौती एक खाई में रखा जाता है।

समतल छोरों की सतह सुरक्षा
ग्रूवेड जी प्रकार के फिन ट्यूबों के दोनों छोरों को इलेक्ट्रो स्प्रे आर्क सिस्टम कोटिंग द्वारा लागू जस्ता या एल्यूमीनियम धातु से बना होना चाहिए।

स्वीकृति मानदंड
एपीआई मानक 661 (एयर-कूल्ड हीट एक्सचेंजर्स फॉर जनरल रिफाइनरी सर्विस) या वितरण शर्तें (टीडीसी) ।

सहायक उपकरण
ट्यूब समर्थन बॉक्स, क्लैंप या स्पेसर बॉक्स (सामग्रीः एल्यूमीनियम, जिंक और स्टेनलेस स्टील)

वितरण की शर्त:
ट्यूब के छोर चौकोर कट, मुक्त burrs, आंतरिक रूप से सूखा और हवा उड़ाया साफ, बाहर G-Fin एम्बेडेड फिनड ट्यूब के दोनों छोरों पर लेप के साथ लेपित कर रहे हैं।
महाद्वीपीय परिवहन के लिए भी प्रत्येक पैकेज में सूखी सामग्री डाली जाती है।

एल-टाइप फिन ट्यूब, जिसे एल-फुट फिन ट्यूब के रूप में भी जाना जाता है, हीट एक्सचेंजर, बॉयलर और अन्य हीट ट्रांसफर उपकरण में उपयोग की जाने वाली एक प्रकार की फिन ट्यूब है।इनकी विशेषता यह है कि इनकी पंखुड़ी ट्यूब के चारों ओर लपेटी होती है और "एल" के आकार के रूप में उनके पैरों के नीचे होती हैयह डिजाइन बेस ट्यूब के लिए एक सुरक्षित लगाव प्रदान करते हुए गर्मी विनिमय के लिए सतह क्षेत्र को बढ़ाता है।

प्रमुख विशेषताएं:
सामग्री: आधार ट्यूब और पंख विभिन्न सामग्रियों से बनाए जा सकते हैं, जिनमें कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम और तांबा शामिल हैं, आवेदन आवश्यकताओं के आधार पर।
पंखुड़ी का प्रकार: पंखुड़ियों को ट्यूब के चारों ओर हेलिकल रूप से घुमाया जाता है, जिसके नीचे एक पैर होता है, जिससे "एल" आकार का निर्माण होता है। यह डिजाइन पंखुड़ी और ट्यूब के बीच संपर्क में सुधार करता है,गर्मी हस्तांतरण दक्षता में वृद्धि.
विनिर्माण प्रक्रियाः पंखों को यांत्रिक रूप से ट्यूब के चारों ओर लपेटा जाता है, और "एल" पैर एक कसकर फिट प्रदान करता है, अच्छी थर्मल चालकता और यांत्रिक शक्ति सुनिश्चित करता है।

लाभः
बेहतर गर्मी हस्तांतरण: पंखों के "एल" आकार से सतह का क्षेत्रफल बढ़ता है और गर्मी विनिमय दक्षता में वृद्धि होती है।

सुरक्षित लगाव: पंखों का पैर वाला आधार पंखों को ट्यूब पर मजबूती से बांधकर रखने के लिए कसकर फिट करता है।

बहुमुखी प्रतिभा: विभिन्न सामग्रियों और अनुकूलन योग्य आयामों की उपलब्धता के कारण व्यापक अनुप्रयोगों के लिए उपयुक्त है।

स्थायित्व: पंखों को ट्यूब पर मजबूती से बांधकर रखने से कठिन परिस्थितियों में भी लंबे समय तक काम करने में मदद मिलती है।

विनिर्देशः
ट्यूब व्यासः आवेदन आवश्यकताओं के आधार पर भिन्न हो सकता है।
पंख ऊंचाई और मोटाईः विशिष्ट गर्मी हस्तांतरण आवश्यकताओं को पूरा करने के लिए अनुकूलन योग्य।
फिन पिच: पंखों के बीच की दूरी को वांछित थर्मल प्रदर्शन के अनुसार समायोजित किया जा सकता है।
लंबाईः हीट एक्सचेंजर के डिजाइन के आधार पर निर्दिष्ट लंबाई के लिए निर्मित।

अनुप्रयोग और लाभ:

आम आवेदन क्षेत्र हैंः

1हीट एक्सचेंजर: A179 एम्बेडेड फिन ट्यूब का उपयोग हीट एक्सचेंजर में व्यापक रूप से उपकरण की हीट ट्रांसफर दक्षता बढ़ाने के लिए किया जाता है।ट्यूब की सतह पर एम्बेडेड पंख एक उच्च सतह क्षेत्र के लिए अनुमति देते हैं, जो गर्मी को अधिक कुशलता से स्थानांतरित करने में मदद करता है।

2. एयर कूल्ड हीट एक्सचेंजर: ए179 एम्बेडेड फिन ट्यूब एयर कूल्ड हीट एक्सचेंजर के लिए एक आदर्श विकल्प है। इन फिन ट्यूबों का एक बड़ा सतह क्षेत्र है जो कुशल गर्मी हस्तांतरण को बढ़ावा देता है,जो हवा से ठंडे हीट एक्सचेंजर्स में महत्वपूर्ण हो सकते हैं जहां गर्मी को ले जाने के लिए कोई माध्यमिक माध्यम नहीं है.

3संक्षारण प्रतिरोध: ए179 ट्यूब सामग्री अपने अच्छे संक्षारण प्रतिरोध के लिए जानी जाती है। एम्बेडेड फिन संक्षारण प्रतिरोध को बढ़ाते हैं और कटाव को कम करते हैं।

4. आर्थिकः A179 ट्यूब सामग्री आर्थिक है, जिससे यह विभिन्न गर्मी हस्तांतरण अनुप्रयोगों के लिए एक आदर्श विकल्प है। ट्यूब की सतह पर एम्बेडेड पंख अधिक सतह क्षेत्र के लिए अनुमति देते हैं,जो समग्र थर्मल प्रदर्शन में सुधार करता हैयह एक किफायती और कुशल विकल्प है।

5कॉम्पैक्ट डिज़ाइनः ए179 एम्बेड फिन ट्यूबों की सतह पर एम्बेडेड फिन्स एक कॉम्पैक्ट डिजाइन की अनुमति देते हैं, जिससे यह जगह सीमित होने पर एक आदर्श विकल्प बन जाता है,और ऊष्मा दक्षता का एक उच्च स्तर की आवश्यकता है.

विनिर्देशः

ग्रूवेड जी प्रकार के फिनेड ट्यूब दो अलग-अलग सामग्रियों के साथ संयुक्त होते हैं।




प्रतिस्पर्धात्मक लाभ:
उच्च यांत्रिक बंधन:
जी-प्रकार के पंखों को बेस ट्यूब में एम्बेडेड किया गया है, जो एक मजबूत यांत्रिक बंधन प्रदान करता है जो अच्छे थर्मल संपर्क और कुशल गर्मी हस्तांतरण सुनिश्चित करता है।

स्थायित्वः
जी प्रकार के पंख का यांत्रिक बंधन थर्मल साइकिल और यांत्रिक तनाव के प्रतिरोध को बढ़ाता है, जिससे ट्यूब की दीर्घायु और विश्वसनीयता बढ़ जाती है।

बेहतर गर्मी हस्तांतरण:
एल प्रकार के पंखों के समान जी प्रकार के पंख भी सतह के क्षेत्रफल को बढ़ाते हैं, जिससे ट्यूब की समग्र गर्मी हस्तांतरण दक्षता बढ़ जाती है।

पंख वाले अनुभाग क्षति के प्रतिरोधः
जी-प्रकार के पंखों का अंतर्निहित डिजाइन उन्हें भौतिक प्रभावों या कंपन से होने वाले क्षति के प्रति कम संवेदनशील बनाता है, जिससे वे कठिन वातावरण के लिए उपयुक्त होते हैं।

संक्षारण संरक्षण:
जी-प्रकार के पंख ए179 बेस ट्यूब को संक्षारक वातावरण से बचाने में मदद करते हैं, संक्षारण के जोखिम को कम करते हैं और ट्यूब के सेवा जीवन को बढ़ाते हैं।

थर्मल विस्तार आवासः
जी-प्रकार के पंखों का डिजाइन कुछ हद तक थर्मल विस्तार और संकुचन की अनुमति देता है, जो विभिन्न तापमान वाले अनुप्रयोगों में फायदेमंद हो सकता है।

रखरखाव दक्षताः
जी-प्रकार के फिन ट्यूबों के मजबूत निर्माण के परिणामस्वरूप अक्सर कम रखरखाव आवश्यकताएं होती हैं, डाउनटाइम और परिचालन लागत कम होती है।

बहुमुखी प्रतिभा:
जी-प्रकार के पंख ट्यूबों का उपयोग विभिन्न अनुप्रयोगों में किया जा सकता है, जैसे कि वायु-कूल्ड हीट एक्सचेंजर, इकोनाइज़र और बॉयलर में, उनकी उच्च दक्षता और स्थायित्व के कारण।
