| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YuHong |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | TP304 T12 |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| ब्रांड: | वाईएच, वाईएचएसएस, यूहोंग | ट्यूब सामग्री: | TP304, TP304L, TP316L, TP317L, TP321, TP310S |
|---|---|---|---|
| आयुध डिपो: | 20 मिमी आयुध डिपो न्यूनतम से 219 मिमी आयुध डिपो मैक्स। | लम्बाई: | आवश्यकतानुसार 6M या निर्दिष्ट लंबाई |
| अंतिम सामग्री: | टी 12 | समाप्त होता है: | प्लेन एंड, बेवेल्ड एंड, ट्रेडेड |
| निर्माण: | निर्बाध प्रक्रिया, गर्म समाप्त या ठंडा समाप्त | पैकेज: | बंडल (हिक्सगोनल), लकड़ी के बक्से,बक्से (इस्पात/लकड़ी) या आवश्यकता के अनुसार |
| प्रमुखता देना: | एयर कूलर फिनेड ट्यूब,कार्बन स्टील फिनेड HFW फिनेड ट्यूब |
||

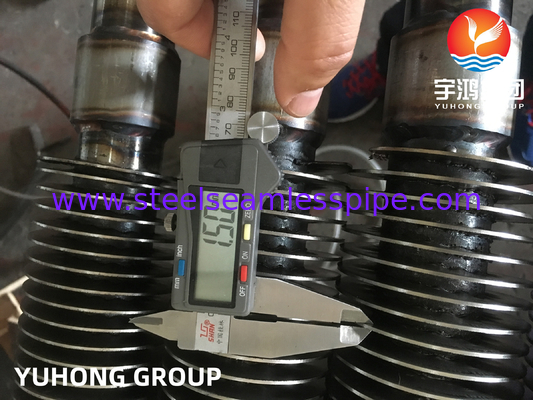

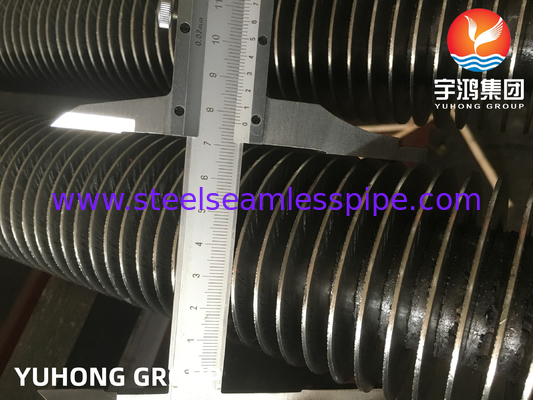

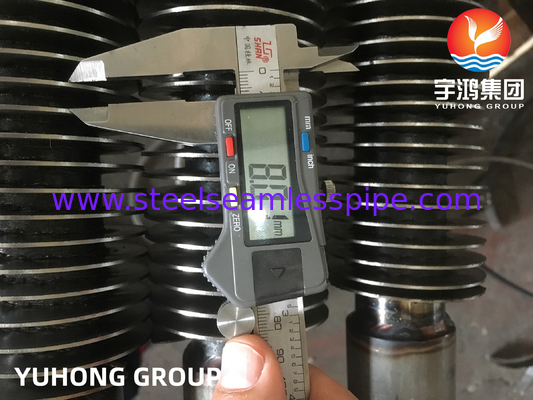

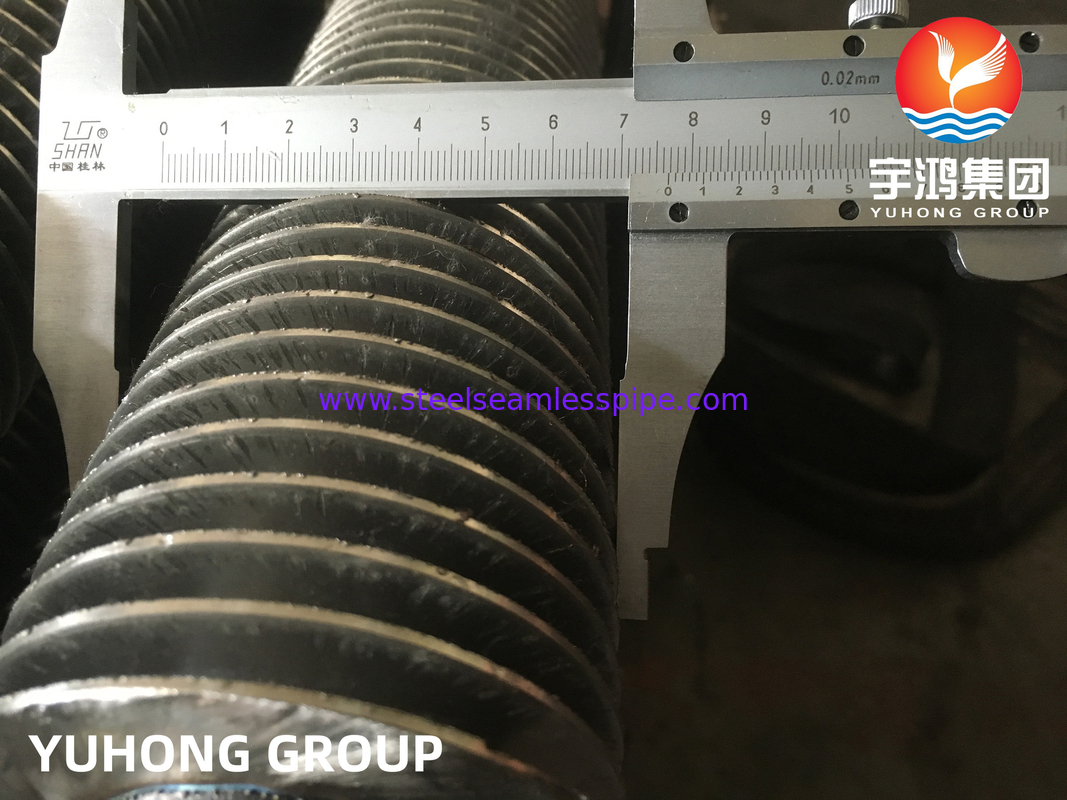

ASME SA213 T12 SMLS बेस ट्यूब कार्बन स्टील फिन्स HFW फिनड ट्यूब एयर कूलर के लिए
एचएफडब्लू सॉलिड फिनेड ट्यूब हाई फ्रीक्वेंसी वेल्डेड स्पाइरल सॉलिड फिनेड ट्यूब का संक्षिप्त नाम है।सर्पिल फिनड ट्यूब डिजाइनरों को स्वच्छ धुआं गैसों का उपयोग करने वाले विभिन्न प्रकार के हीट एक्सचेंजर्स के लिए उच्च थर्मल दक्षता और कॉम्पैक्ट डिजाइन समाधान प्रदान करते हैंदो प्रकार के सर्पिल फिनेड ट्यूब होते हैंः ठोस और दागदार।
सर्पिल सॉलिड फिनाडेड ट्यूबों को ट्यूब के चारों ओर फिनाडे की एक निरंतर पट्टी को सर्पिल रूप से लपेटकर निर्मित किया जाता है। उच्च आवृत्ति प्रतिरोध वेल्डिंग आमतौर पर 400 kHz की आवृत्ति का उपयोग करती है।पंखों ट्यूब के चारों ओर घुमाया और लगातार वेल्डेड कर रहे हैंपंख पट्टी को ट्यूब के चारों ओर घुमावदार रूप से घुमाया जाता है और उच्च आवृत्ति विद्युत प्रक्रिया द्वारा सर्पिल की जड़ के साथ आधार ट्यूब के साथ लगातार वेल्डेड होता है।पंख टेप खिंचाव और पार्श्व पर प्रतिबंधित है के रूप में यह ट्यूब के चारों ओर के रूप में, यह सुनिश्चित करना कि पंख टेप बेस ट्यूब की सतह के साथ दृढ़ संपर्क में है।एक गैस धातु चाप वेल्डिंग प्रक्रिया निरंतर पंख पट्टी वेल्ड करने के लिए उपयोग किया जाता है जहां यह पाइप के व्यास के चारों ओर झुकने के लिए शुरू होता है.
ASTM A213 T12 सीमलेस बॉयलर ट्यूबों की रासायनिक संरचना
| ग्रेड | रासायनिक संरचना ((%) | ||||||
| सी | एमएन | पी | एस | हाँ | सीआर | मो | |
| A213 T12 | 0.05-0.15 | 0.30-0.60 | ≤0.025 | ≤0.025 | ≤0.50 | 0.80-1.25 | 0.45-0.65 |
| कम मिश्र धातु वाले स्टील्स | ||||||
| ग्रेड | UNS पदनाम |
खिंचाव शक्ति, मिन, क्सी [एमपीए] |
उपज शक्ति, मिन, क्सी [एमपीए] |
लम्बाई 2 इंच में या 50 मिमी, मिन, % |
कठोरता | |
| ब्रिनेल/विकर्स | रॉकवेल | |||||
| टी12 | K11562 | 60 [415] | 32 [220] | 30 | 163 HBW/ 170 HV |
85 HRB |
एएसटीएम ए 213 टी 12 का ताप उपचार
| ग्रेड | UNS संख्या |
ताप उपचार प्रकार | ऑस्टेनिटाइजिंग/सॉल्यूशन तापमान, मिनट या सीमा oF [oC] |
शीतलन माध्यम | सबक्रिटिकल एनीलिंग या टेम्परेटिंग तापमान, मिनट या सीमा oF [oC] |
|
| एएसटीएम अनाज S |
||||||
| फेरीटिक मिश्र धातु स्टील्स | ||||||
| टी12 | K11562 | पूर्ण या आइसोथर्मल एनील | ... | ... | ... | ... |
| सामान्य करना और संयम करना | ... | ... | ... | ... | ||
| उपविश्लेषणात्मक एनील | ... | ... | 1200 से 1350 तक[650 से 730] | ... | ||
तकनीकी विवरण/बेस ट्यूब विवरण
ट्यूब व्यासः 20 मिमी ओडी मिन से 219 मिमी ओडी मैक्स।
ट्यूब मोटाईः न्यूनतम 2 मिमी से 16 मिमी तक
ट्यूब सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनेल, हाई क्रोम हाई निकेल एंड इनकोलोय, सीके 20 सामग्री और कुछ अन्य सामग्री।
पंख विवरण
पंखुड़ियों की मोटाईः न्यूनतम 0.8 मिमी से अधिकतम 4 मिमी
पंखुड़ियों की ऊंचाईः न्यूनतम 0.25 ̊ (6.35 मिमी) अधिकतम।1.5 ′′ (38 मिमी)
पंख घनत्वः न्यूनतम 43 पंख प्रति मीटर से अधिकतम 287 पंख प्रति मीटर तक
सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील और इनकोलोय।
त्वरित उद्धरण के लिए, कृपया निम्नलिखित आवश्यकता के साथ भेजें:
टुकड़ों की संख्या,
बेस ट्यूबः व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।
पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।
डिलीवरी की अवधि आवश्यक है।
कीवर्डः फिन ट्यूब, फिन ट्यूब, फिन ट्यूब हेलिकल फिन ट्यूब, सॉलिड फिन ट्यूब, सेरेटेड फिन ट्यूब, हेलिकल सेरेटेड फिन ट्यूब, ट्यूब एलेटोस
