| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASME SA192, ASME SA210 GR.A1, B, C, |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 10 दिन -> |
| भुगतान शर्तें: | टी/टी, एल/सी |
| कार्बन स्टील: | ASME SA192, ASME SA210 GR.A1, B, C, | आकार: | एच, एचएच |
|---|---|---|---|
| स्टेनलेस स्टील: | ए213 टीपी304, टीपी304एल, टीपी310एस, टीपी316एल, टीपी317एल, टीपी321एच, टीपी347एच | द्वैध स्टील: | A789 S31803, S32750, S32205, S32760 |
| तांबा-निकल: | UNS12200/UNS14200/UNS70600, CUNI70/30, CUNI 90/10 | फिन प्रकार: | वर्ग उच्च आवृत्ति वेल्डिंग, एचएफडब्ल्यू |
| आवेदन: | अपशिष्ट गर्मी वसूली | पंक्तियां: | डीसी ईआरडब्ल्यू एच/एचएच जुर्माना |
| प्रमुखता देना: | उच्च दबाव एक्सचेंजर फिन ट्यूब,A192 SA192 एक्सचेंजर फिन ट्यूब,स्क्वायर एक्सचेंजर फिन ट्यूब |
||

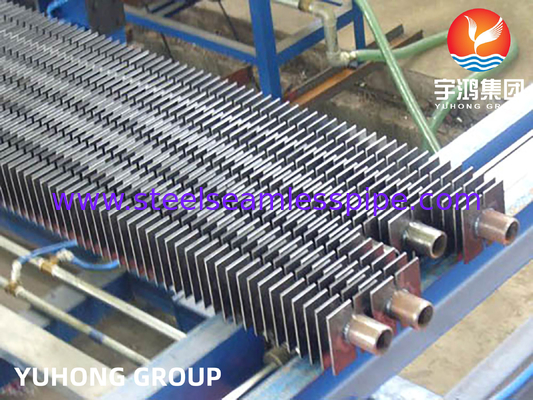

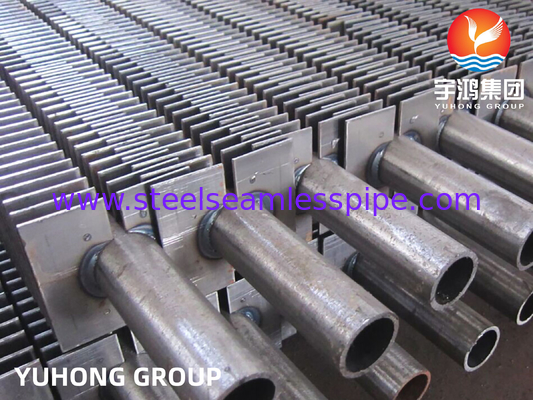

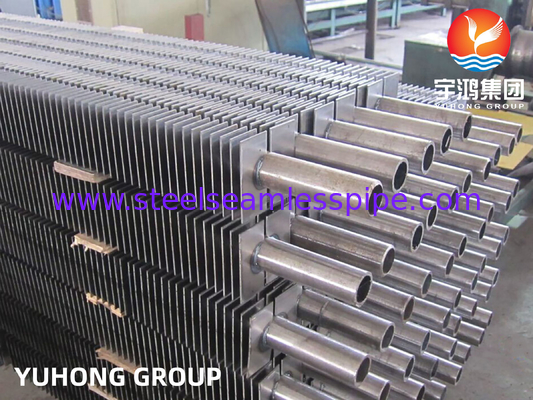

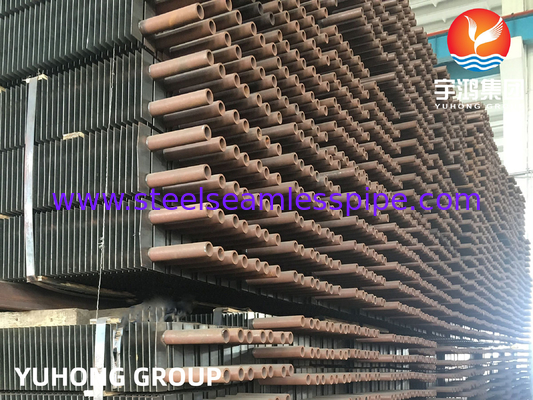

CFB बॉयलर हीटिंग सतह के लिए ASME SA192 स्क्वायर फिन ट्यूब यांत्रिक शक्ति
ASTM A192फिन ट्यूब एक महत्वपूर्ण हीट एक्सचेंज घटक के रूप में कार्य करता है। हीट ट्रांसफर दक्षता को बढ़ाने के लिए, ASTM A192 सीमलेस हीट एक्सचेंज ट्यूब की सतह पर फिन आमतौर पर जोड़े जाते हैं ताकि ट्यूबों के बाहरी (या आंतरिक) सतह क्षेत्र को बढ़ाया जा सके, जिससे हीट एक्सचेंज दक्षता में सुधार होता है।
ASTM A192 उच्च दबाव अनुप्रयोगों के लिए न्यूनतम-दीवार-मोटाई, सीमलेस कार्बन स्टील बॉयलर ट्यूब और सुपरहीटर ट्यूब निर्दिष्ट करता है। आमतौर पर, ASTM A192 उच्च दबाव सीमलेस बॉयलर ट्यूब 1/2 इंच से 7 इंच [12.7 से 177.8 मिमी] बाहरी व्यास और 0.085 से 1.00 इंच [2.2 से 25.4 मिमी] न्यूनतम दीवार मोटाई में आते हैं। अन्य आयामों वाली ट्यूबों की आपूर्ति की जा सकती है जब तक कि वे इस विनिर्देश की अन्य सभी आवश्यकताओं को पूरा करती हैं।
ASTM A192 सीमलेस स्टील ट्यूब का उपयोग उच्च दबाव सेवाओं के लिए न्यूनतम-दीवार-मोटाई, सीमलेस कार्बन स्टील बॉयलर और सुपरहीटर ट्यूब के रूप में किया जाता है। AGICO हॉट रोल्ड और कोल्ड ड्रॉन डिलीवरी स्थितियों में ASTM A192 स्टील ट्यूब प्रदान करता है। इनका उपयोग आमतौर पर उच्च दबाव वाले बॉयलर (9.8 MPa से अधिक नहीं होने वाले कार्यशील दबाव और 450 डिग्री सेल्सियस और 650 डिग्री सेल्सियस के बीच कार्यशील तापमान के साथ) में किया जाता है, जो हीटिंग सतह ट्यूब, हेडर, इकोनॉमाइज़र, सुपरहीटर और रीहीटर के रूप में कार्य करते हैं।
| सामान्य एच प्रकार फिन उत्पादन क्षमता | एच प्रकार फिन ट्यूब के सामान्य विनिर्देश |
| उत्पादन सुविधा: 6 फिनिंग मशीनें; प्रति दिन 20 टन तक की क्षमता; | ट्यूब ओडी: 73 मिमी अधिकतम। ट्यूब लंबाई: 18 मीटर अधिकतम। फिन मोटाई: 1.5 मिमी ~ 3.5 मिमी फिन पिच: 10 मिमी न्यूनतम। |
| सामग्री | ग्रेड |
| कार्बन स्टील ट्यूब | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| मिश्र धातु इस्पात ट्यूब | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| स्टेनलेस स्टील ट्यूब | TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| कॉपर ट्यूब | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| टाइटेनियम ट्यूब | B338 Gr 2 |
| प्रकार | विवरण | आधार ट्यूब | फिन विनिर्देश (मिमी) | ||
| ओ.डी. (मिमी) | फिन पिच | फिन ऊंचाई | फिन मोटा | ||
| एम्बेडेड | जी-प्रकार फिन ट्यूब | 16-63 | 2.1-5 | <17 | ~0.4 |
| एक्सट्रूडेड | सिंगल मेटल कंबाइंड मेटल | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| लो फिन ट्यूब टी-टाइप फिन ट्यूब | 10-38 | 0.6-2 | <1.6 | ~0.3 | |
| बैम्बू ट्यूब नालीदार ट्यूब | 16-51 | 8-30 | <2.5 | / | |
| घाव | एल/केएल/एलएल प्रकार फिन ट्यूब | 16-63 | 2.1-5 | <17 | ~0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-टाइप | यू-टाइप ट्यूब | 16-38 | / | / | / |
| वेल्डिंग | एचएफ-वेल्डिंग फिन ट्यूब | 16-219 | 3-25 | 5-30 | 0.8-3 |
| एच/एचएच प्रकार फिन ट्यूब | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| स्टडेड फिन ट्यूब | 25-219 | 8-30 | 5-35 | φ5-20 | |
| आइटम | सामान्य सामग्री | लोकप्रिय ASTM /ASME सामग्री |
| कोर ट्यूब सामग्री | कार्बन स्टील | 1. कार्बन स्टील: A106 / A179 /A192 / A210 आदि... |
स्टड | कार्बन स्टील | 1. कार्बन स्टील |
आयाम डेटा शीट हम आपूर्ति कर रहे हैं।
एच-फिन का सामान्य विवरण | लोकप्रिय विनिर्देश जो हम बनाते हैं |
ट्यूब ओडी (मिमी) | 25 मिमी से 73 मिमी |
ट्यूब दीवार मोटाई (मिमी) | 2.5 मिमी न्यूनतम। |
ट्यूब लंबाई (मिमी) | 18000 मिमी अधिकतम। |
फिन मोटाई (मिमी) | 1.5 मिमी से 3.5 मिमी |
फिन पिच (मिमी) | 10 मिमी न्यूनतम। |
अधिक जानकारी के लिए कृपया हमें ईमेल करें। | |
एक्सट्रूडेड एल्यूमीनियम फिन ट्यूब अनुप्रयोग
