| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASME SA192, ASME SA210 GR.A1, B, C, |
| न्यूनतम आदेश मात्रा: | 1pc |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | 10 दिन -> |
| भुगतान शर्तें: | टी/टी, एल/सी |
| कार्बन स्टील के ट्यूब: | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 | आयुध डिपो: | 25-63MM |
|---|---|---|---|
| फंसी: | 8-30 मिमी | फिन ऊंचाई: | <200 मिमी |
| फिन मोटाई: | 1.5-3.5 मिमी | ||
| प्रमुखता देना: | A192 वर्ग फिन ट्यूब,इकोनॉमिजर्स वर्ग फिन ट्यूब |
||

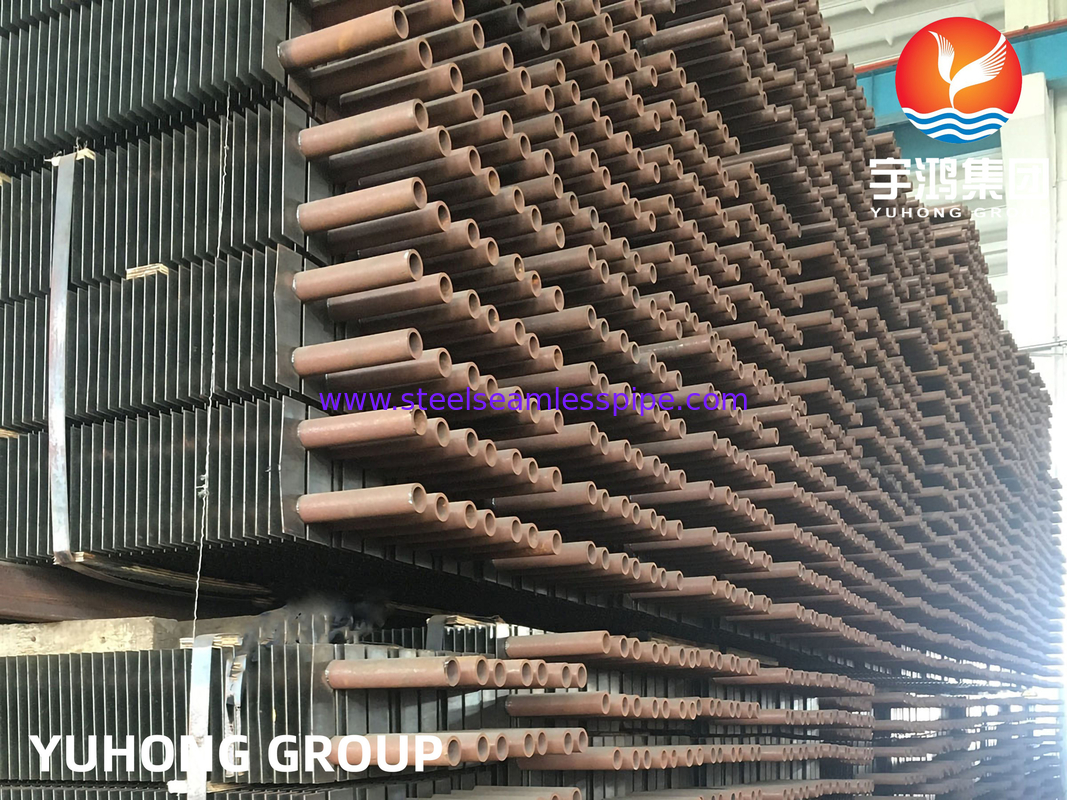

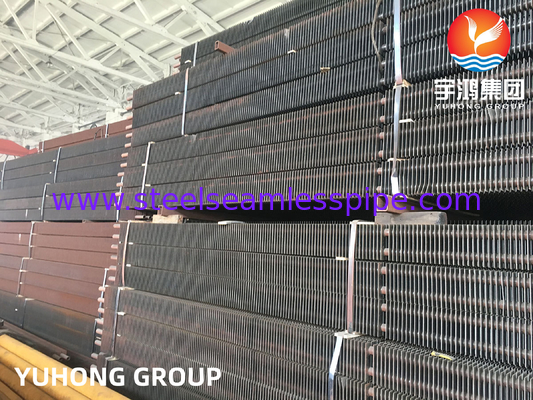

ASTM A192 कार्बन स्टील HH-प्रकार बॉयलर में इकोनॉमाइज़र के लिए स्क्वायर फिन्ड ट्यूब

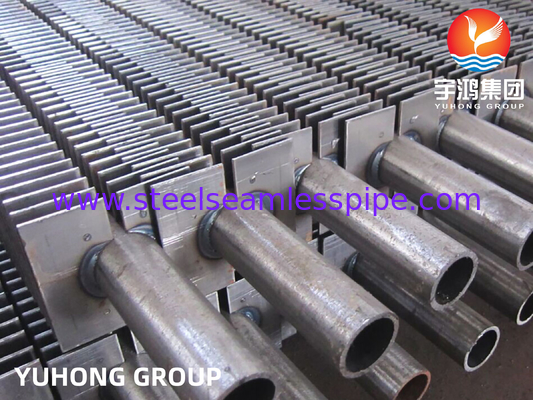

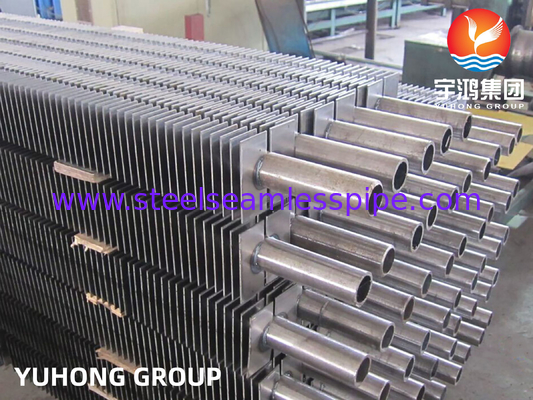

HH फिन्ड ट्यूब इकोनॉमाइज़र में आयताकार पंख होते हैं, जो वर्गों के समान होते हैं, जिनकी किनारे की लंबाई आधार ट्यूबों की तुलना में दोगुनी होती है, जिससे हीटिंग सतह क्षेत्र में वृद्धि होती है।
आयताकार पंखों को दो स्टील बेस ट्यूबों पर वेल्ड किया जाता है, जिससे HH या डबल H फिन टाइप ट्यूबिंग बनती है। HH फिन्ड ट्यूब में उपयोग की जाने वाली वेल्डिंग प्रक्रिया में फ्लैश प्रतिरोध वेल्डिंग शामिल है, जिसके परिणामस्वरूप उच्च संलयन दर, वेल्ड में उत्कृष्ट तन्य शक्ति और अच्छी तापीय चालकता होती है।
इस प्रकार का इकोनॉमाइज़र दोहरी ट्यूब "डबल एच" फिन ट्यूब भी बना सकता है, जो अपनी मजबूत संरचना के लिए जाना जाता है, जो लंबी ट्यूब पंक्ति अनुप्रयोगों के लिए उपयुक्त है।
| सामग्री | ग्रेड |
| कार्बन स्टील ट्यूब | A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG, |
| मिश्र धातु इस्पात ट्यूब | A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4 |
| स्टेनलेस स्टील ट्यूब | TP304/304L, TP316/TP316L TP310/310S TP347/TP347H |
| कॉपर ट्यूब | UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10 |
| टाइटेनियम ट्यूब | B338 Gr 2 |
| प्रकार | विवरण | आधार ट्यूब | फिन विनिर्देश (मिमी) | ||
| ओ.डी. (मिमी) | फिन पिच | फिन ऊंचाई | फिन मोटाई | ||
| एम्बेडेड | जी-प्रकार फिन ट्यूब | 16-63 | 2.1-5 | <17 | ~0.4 |
| एक्सट्रूडेड | सिंगल मेटल कंबाइंड मेटल | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| लो फिन ट्यूब टी-टाइप फिन ट्यूब | 10-38 | 0.6-2 | <1.6 | ~0.3 | |
| बैम्बू ट्यूब नालीदार ट्यूब | 16-51 | 8-30 | <2.5 | / | |
| वाउंड | एल/केएल/एलएल टाइप फिन ट्यूब | 16-63 | 2.1-5 | <17 | ~0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-टाइप | यू-टाइप ट्यूब | 16-38 | / | / | / |
| वेल्डिंग | एचएफ-वेल्डिंग फिन ट्यूब | 16-219 | 3-25 | 5-30 | 0.8-3 |
| एच/एचएच टाइप फिन ट्यूब | 25-63 | 8-30 | <200 | 1.5-3.5 | |
| स्टडेड फिन ट्यूब | 25-219 | 8-30 | 5-35 | φ5-20 | |
मुख्य विनिर्देश
लाभ
फिन्ड ट्यूब का उपयोग करने का प्राथमिक लाभ ट्यूब की दीवार के माध्यम से एक गर्म तरल से ठंडे तरल में गर्मी हस्तांतरण को बढ़ाना है। यह बाहरी सतह क्षेत्र को अंदरूनी सतह क्षेत्र की तुलना में बढ़ाकर प्राप्त किया जाता है। फिन्ड ट्यूब बेहतर गर्मी हस्तांतरण दर प्रदान करते हैं, खासकर जब ट्यूब के अंदर के तरल का गर्मी हस्तांतरण गुणांक ट्यूब के बाहर के तरल की तुलना में काफी अधिक होता है।
फिन्ड ट्यूब का उपयोग करके, समग्र गर्मी हस्तांतरण दर बढ़ जाती है, जिससे किसी दिए गए अनुप्रयोग के लिए आवश्यक ट्यूबों की कुल संख्या कम हो जाती है। यह, बदले में, उपकरण के आकार में कमी लाता है और लंबे समय में परियोजना की लागत को कम कर सकता है। कई मामलों में, एक ही फिन्ड ट्यूब लागत और मात्रा के एक अंश पर कई नंगे ट्यूबों की जगह ले सकता है।
फिन्ड ट्यूब विशेष रूप से उन अनुप्रयोगों में फायदेमंद होते हैं जहां गर्मी हस्तांतरण ट्यूब की दीवार के माध्यम से एक गर्म तरल और एक ठंडे तरल के बीच होता है, जैसे कि एयर हीट एक्सचेंजर में। पंखों द्वारा प्रदान किया गया बढ़ा हुआ सतह क्षेत्र ट्यूबों के बाहरी तरफ कम गर्मी हस्तांतरण गुणांक की भरपाई करने में मदद करता है। एक फिन्ड ट्यूब एक्सचेंजर का प्रवाह पैटर्न आमतौर पर क्रॉसफ्लो होता है, लेकिन यह समानांतर प्रवाह या काउंटरफ्लो भी हो सकता है।
कुल मिलाकर, पंख हीट एक्सचेंजर ट्यूबिंग के प्रभावी सतह क्षेत्र को बढ़ाने के लिए आवश्यक हैं, खासकर जब ट्यूबों की बाहरी सतह पर गर्मी हस्तांतरण गुणांक आंतरिक तरफ की तुलना में काफी कम होता है। फिन्ड ट्यूब का उपयोग आमतौर पर तरल से गैस, वाष्प से गैस (उदाहरण के लिए, भाप से एयर हीट एक्सचेंजर), और थर्मिक तरल से एयर हीट एक्सचेंजर में गर्मी स्थानांतरित करने के लिए किया जाता है।
गर्मी हस्तांतरण की दक्षता तरल पदार्थों के बीच तापमान के अंतर, गर्मी हस्तांतरण गुणांक और शामिल तरल पदार्थों के उजागर सतह क्षेत्रों पर निर्भर करती है।
