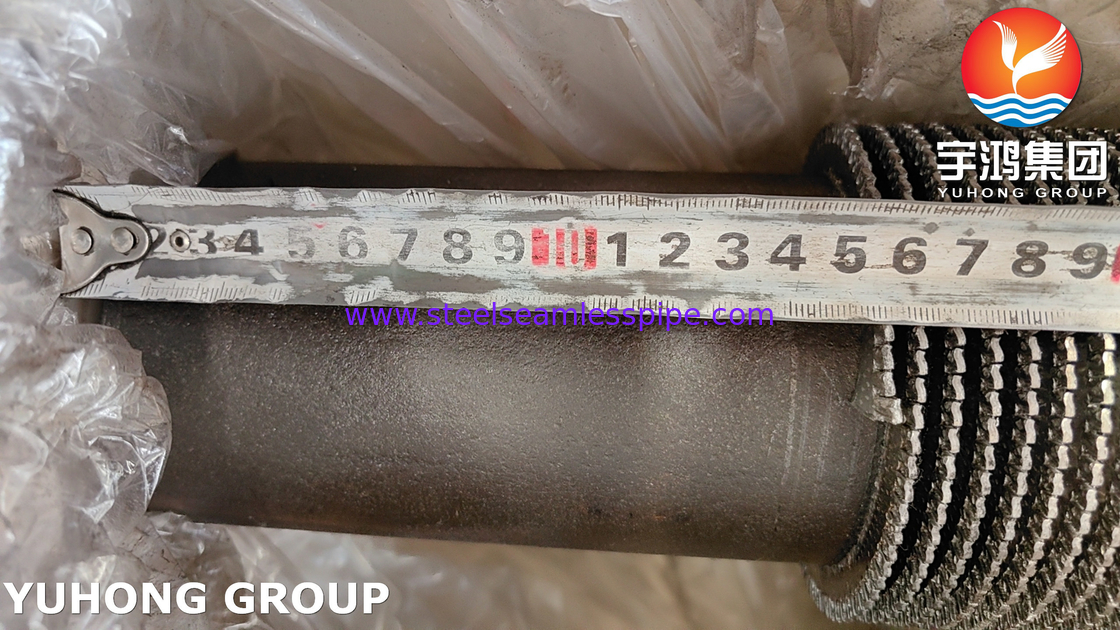

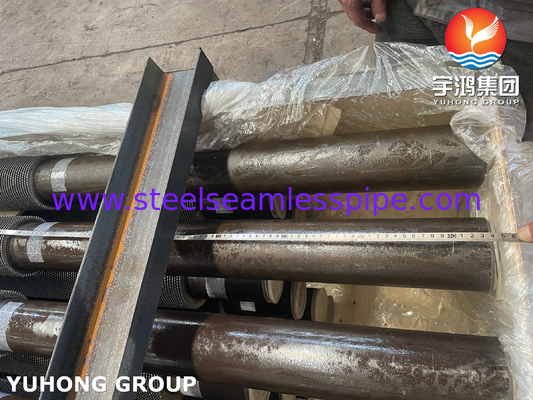

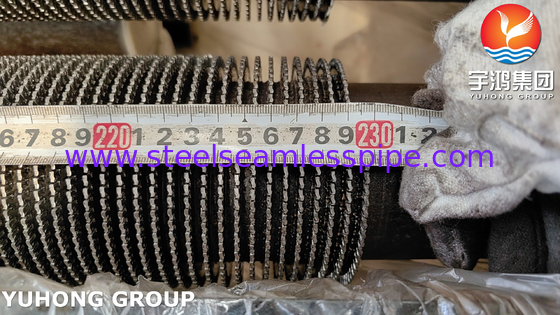

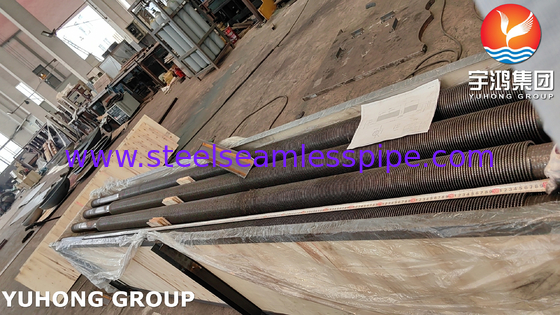

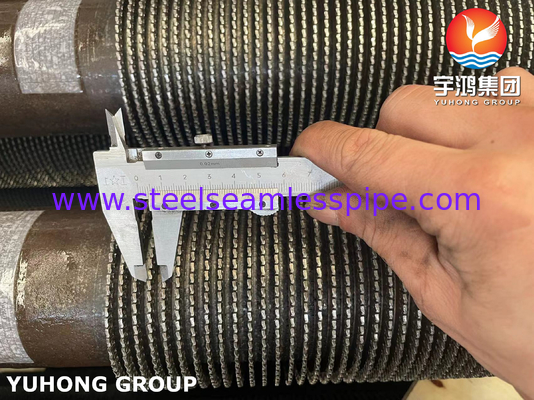

ASME SA335 P9 11CR मिश्र धातु स्टील सर्गेटेड फिन ट्यूब गर्मी हस्तांतरण के लिए

अवलोकन:

युहोन्ग समूह के वेल्डेड हेलिकल सेरेटेड फिनेड ट्यूबों का उत्पादन ठोस फिना के समान तरीके से किया जाता है, सिवाय इसके कि फिना की पट्टी ट्यूब के चारों ओर बनने से पहले,पंखुड़ी पट्टी एक किनारे से (जो पंखुड़ी खंडों का बाहरी किनारा बन जाएगा) पार से 1/4 "दूसरी किनारे के भीतर काट दी जाती है, एक अनकट भाग छोड़ देता है जो फिन सेगमेंट्स के लिए एक निरंतर आधार बन जाएगा।

कटौती के बीच अंतराल (जो ट्यूब के चारों ओर पट्टी के गठन के बाद खंड चौड़ाई निर्धारित करता है) या तो 5/32 "या 5/16" के रूप में निर्दिष्ट किया जा सकता है।

काटने के बाद, पंख पट्टी को तनाव के अधीन रखा जाता है और जब यह ट्यूब के चारों ओर बनती है तो इसे पार्श्व रूप से सीमित कर दिया जाता है, जिससे ट्यूब की सतह के साथ बलपूर्वक संपर्क सुनिश्चित होता है।

जैसे-जैसे पाइप के चारों ओर पंखुड़ी की पट्टी बनती है, उसके बाहरी किनारे फैल जाते हैं, जो एक डेज़ी की पंखुड़ियों की तरह खंडों को खोलते हैं।एक निरंतर वेल्ड को उस बिंदु पर लागू किया जाता है जहां फिन स्ट्रिप पहली बार युहोंग समूह की अनूठी गैस धातु आर्क वेल्डिंग (जीएमएडब्ल्यू) प्रक्रिया का उपयोग करके ट्यूब व्यास के चारों ओर झुकना शुरू करती हैइस वेल्डिंग प्रक्रिया से उद्योग में सबसे मजबूत पंख और ट्यूब लगाव, उत्कृष्ट गर्मी हस्तांतरण विशेषताएं बनती हैं।फिन साइड दबाव में कम गिरावट और 3%-9% क्रोमियम ट्यूबों का उपयोग करने पर भी अनाज सूक्ष्म संरचना और भौतिक विशेषताओं में बहुत कम या कोई परिवर्तन नहीं.

विवरण:

रासायनिक संरचनाः

यांत्रिक गुण:


आवेदनः

1. हीट एक्सचेंजर: इन पंखुड़ी ट्यूबों का उपयोग मुख्य रूप से हीट एक्सचेंजर में गर्मी हस्तांतरण की दक्षता को अधिकतम करने के लिए किया जाता है। दागदार पंखुड़ी ट्यूब के सतह क्षेत्र को बढ़ाती हैं,ट्यूब के भीतर तरल पदार्थ और आसपास के वातावरण के बीच बेहतर गर्मी आदान-प्रदान की सुविधा के माध्यम से संवहन.

2. बॉयलर: SA335 P9 11CR दागदार फिनाल ट्यूबों का उपयोग हीट ट्रांसफर दक्षता में सुधार के लिए बॉयलरों में किया जाता है।गर्म गैसों से ट्यूब के अंदर पानी में गर्मी के हस्तांतरण को बढ़ाना.

3कंडेनसर: कंडेनसर अनुप्रयोगों में, इन फिन ट्यूबों का उपयोग काम करने वाले द्रव से गर्मी को कुशलतापूर्वक स्थानांतरित करके वाष्प को तरल रूप में कंडेनस करने में सुविधा प्रदान करने के लिए किया जाता है।दागदार पंखों से गर्मी का बेहतर अपव्यय होता है, कंडेनसर के समग्र प्रदर्शन में सुधार।

4एयर कूलर:SA335 P9 11CR दागदार पंखुड़ी ट्यूबों का उपयोग वायु कूलर इकाइयों में भी किया जाता है जहां वे गर्म गैस और शीतलन माध्यम के बीच संपर्क क्षेत्र को बढ़ाकर गर्म गैस धारा को ठंडा करने में मदद करते हैं।दागदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार पंखदार

5प्रसंस्करण उद्योगः इन पंखुड़ी ट्यूबों को विभिन्न प्रसंस्करण उद्योगों जैसे पेट्रोकेमिकल, रिफाइनरी,और रासायनिक संयंत्रों जहां दक्ष गर्मी हस्तांतरण आसवन जैसे कई संचालन के लिए महत्वपूर्ण है, वाष्पीकरण और रासायनिक प्रतिक्रियाएं।

6विद्युत संयंत्रः SA335 P9 11CR दागदार पंखुड़ी ट्यूब गर्मी वसूली अनुप्रयोगों के लिए बिजली संयंत्रों में एक महत्वपूर्ण भूमिका निभाते हैं, जैसे कि भाप जनरेटर, इकोनाइज़र और वायु प्रीहीटर में।वे गर्मी हस्तांतरण दर को बढ़ाकर ऊर्जा दक्षता को अधिकतम करने में मदद करते हैं.
