| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए312 टीपी304, टीपी304एल, टीपी316एल, टीपी317एल, टीपी321, टीपी347, टीपी347 |
| न्यूनतम आदेश मात्रा: | 500 किलो |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | ग्राहकों की आवश्यकताओं के अनुसार/लकड़ी के मामले पैकिंग/लोहे के मामले पैकिंग |
| प्रसव के समय: | 15-30 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 500 टन |
| Material Grade: | TP304, TP304L, TP316L , TP317L , TP321, TP347, TP347 | Standard: | ASTM A312, JIST 3459, GOST 9941, EN 10216-5 , DIN 17456 |
|---|---|---|---|
| Certificate: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 | Third Party Inspection: | SGS, TUV, BV, GL, DNV, ABS, LR |
| Application: | Heat Exchanger, Condenser, Evaporator | Fin Height: | 12.7mm to 30mm or Customized |
| Fin Length: | Customized | Fin Pitch: | Customized |
| Fin Thickness: | 1.2mm to 2.5mm or Customized | Fin Type: | Louver, Plain, Serrated, HFW |
| Material: | Copper, Aluminum, Stainless Steel, Alloy Steel , Carbon Steel | Shape: | Round, Square, Rectangle |
| Tube Material: | Copper, Aluminum, Stainless Steel, Alloy Steel , Carbon Steel | ||
| प्रमुखता देना: | 11Cr स्टेनलेस स्टील ट्यूब,TP347 उच्च आवृत्ति वेल्डेड फिन ट्यूब,बॉयलर उच्च आवृत्ति वेल्डेड फिन ट्यूब |
||

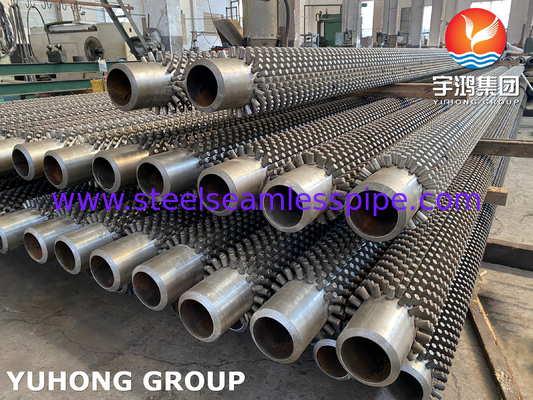

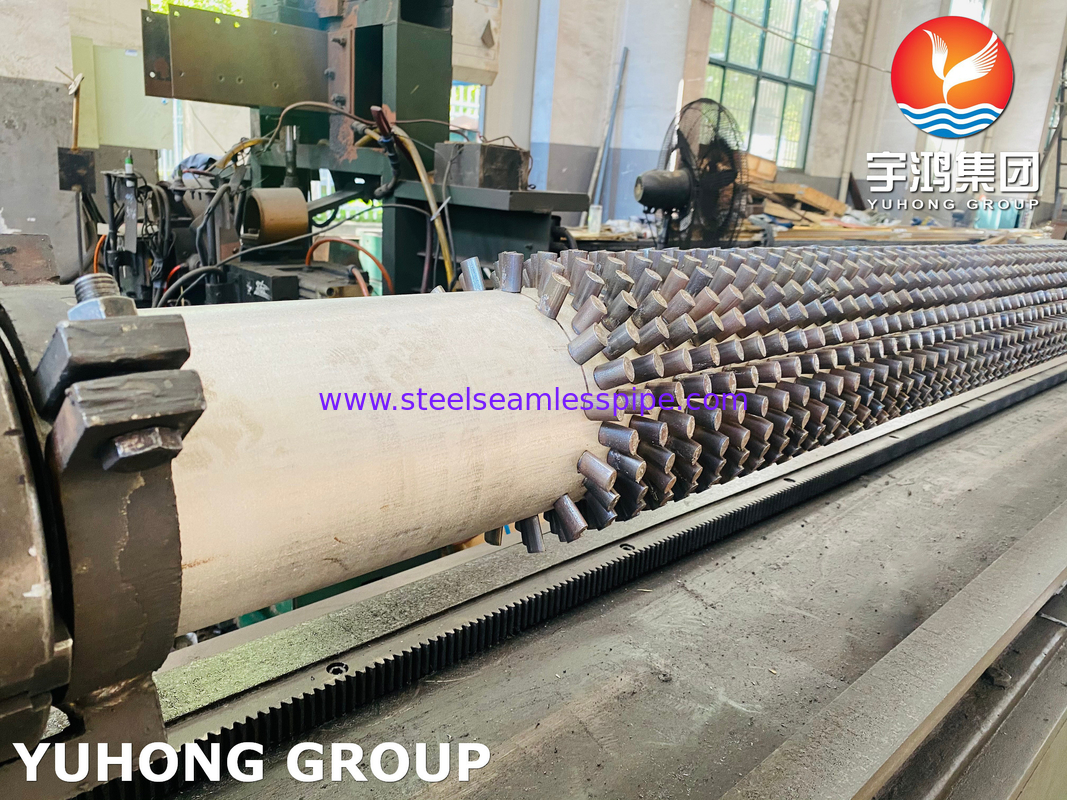

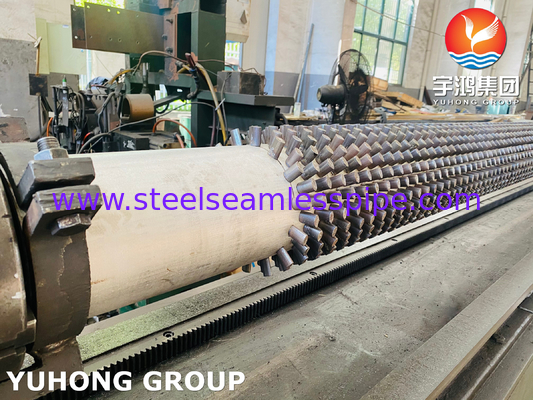

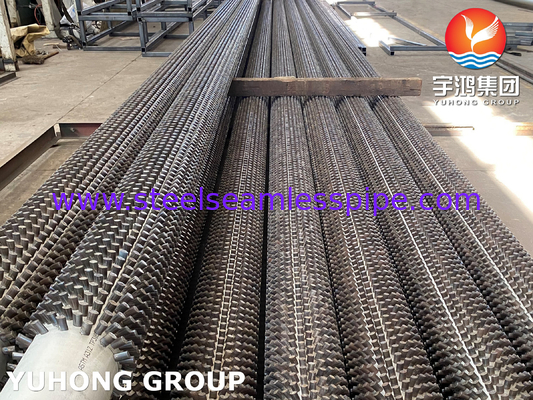

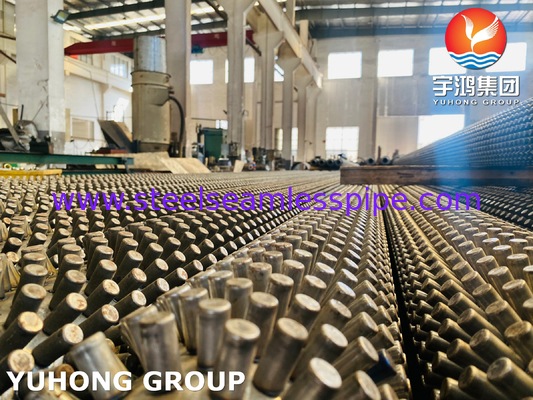

HFW स्टडेड फिन ट्यूब: फायर हीटर के लिए 11% Cr स्टील स्टड के साथ ASME SA213 TP347H बेस ट्यूब
स्टडेड फिन्ड ट्यूबका निर्माण ट्यूब पर एक सतत फिन स्ट्रिप को सर्पिल में लपेटकर किया जाता है। HF प्रतिरोध वेल्डिंग आमतौर पर 400 kHz की आवृत्ति का उपयोग करता है। फिन को ट्यूब के चारों ओर लपेटा जाता है और लगातार वेल्ड किया जाता है। फिन स्ट्रिप को ट्यूब पर सर्पिल रूप से लपेटा जाता है और उच्च आवृत्ति विद्युत प्रक्रिया का उपयोग करके बेस ट्यूब के साथ सर्पिल रूट के साथ लगातार वेल्ड किया जाता है। फिन स्ट्रिप को तनाव के तहत रखा जाता है और क्षैतिज रूप से सीमित किया जाता है क्योंकि इसे ट्यूब के चारों ओर ढाला जाता है, इस प्रकार यह सुनिश्चित होता है कि स्ट्रिप बेस ट्यूब की सतह के संपर्क में मजबूत है। सतत वेल्डिंग उस बिंदु पर लागू की जाती है जहां फिन स्ट्रिप गैस मेटल आर्क वेल्डिंग प्रक्रिया का उपयोग करके ट्यूब व्यास के चारों ओर झुकना शुरू कर देती है।
किसी दिए गए ट्यूब या ट्यूब आकार के लिए, ट्यूब की प्रति इकाई लंबाई में आवश्यक गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त फिन ऊंचाई, फिन मोटाई और/या प्रति मीटर लंबाई में फिन की संख्या निर्धारित करके प्राप्त किया जा सकता है।
बेस ट्यूब विवरण
फिन विवरण
स्टडेड ट्यूब की विशेषताएं
सीमलेस स्टील ट्यूब मुख्य रूप से बॉयलर और भट्टियों में उपयोग किए जाते हैं। ज्यादातर संक्षारक वातावरण में उपयोग किया जाता है। पेट्रोकेमिकल उद्योग में, घने कच्चे तेल को स्पाइक्ड ट्यूब से गुजारा जाता है। गर्मी ट्यूब के बाहर से उत्पन्न होती है। ट्यूब के दूसरे सिरे पर, हमें तरल उत्पाद मिलता है, जिसे बाद में प्रसंस्करण के लिए भेजा जाता है।
स्टडेड ट्यूब का उपयोग वाटर ट्यूब बॉयलर में भी किया जाता है। वे पानी को गर्म करने में मदद करते हैं। स्टडेड ट्यूब अंडाकार आकार के होते हैं और बॉयलर से वेल्ड किए जाते हैं।
थ्रेडेड पाइप का उपयोग नंगे पाइप के उपयोग को कम करता है क्योंकि एक थ्रेडेड पाइप की गर्मी हस्तांतरण सतह 4 से 10 नंगे पाइप की गर्मी हस्तांतरण सतह को बदल सकती है।
थ्रेडेड ट्यूब का उपयोग वहां किया जा सकता है जहां कठोर ईंधन का उपयोग किया जाता है जो पर्यावरण को नुकसान पहुंचा सकता है। संक्षारण को रोकने के लिए, स्टडेड पाइप की बाहरी सतह को एक सुरक्षात्मक परत के साथ लेपित या उपचारित किया जा सकता है।
रिवेटेड ट्यूब का उपयोग सोडा ऐश बॉयलर और फ्लुइडाइज्ड बेड रिएक्टर में भी किया जाता है क्योंकि वे कटाव को कम करते हैं।
इनका उपयोग स्टील मिलों, एयर कूलर, पावर प्लांट, हीट एक्सचेंजर्स आदि में भी किया जाता है।
स्टडेड पाइप का आकार और सामग्री
| ट्यूब ओ.डी.: | 25~355.6 (मिमी) | 1”~14”(एनपीएस) |
| ट्यूब वॉल थिक.: | 3.5~28.6 (मिमी) | 0.14”~1.1” |
| ट्यूब लंबाई: | ≤25,000 (मिमी) | ≤82 फीट |
| स्टड व्यास: | 6~25.4 (मिमी) | 0.23”~1” |
| स्टड ऊंचाई: | 10~50.8 (मिमी) | 0.4”~2” |
| स्टड पिच: | 8~30 (मिमी) | 0.3”~1.2” |
| स्टड आकार: | बेलनाकार, अण्डाकार, गोल, लेंस प्रकार | |
| स्टड से ट्यूब सतह कोण: | ऊर्ध्वाधर, कोणीय, तिरछी पंक्तियाँ | |
| स्टड सामग्री: |
सी.एस. (सबसे आम ग्रेड Q235B है) एस.एस. (सबसे आम ग्रेड AISI 304, 316, 409, 410, 321,347 हैं) ए.एस. |
|
| ट्यूब सामग्री: |
सी.एस. (सबसे आम ग्रेड A106 Gr.B है) एस.एस. (सबसे आम ग्रेड TP304, 316, 321, 347 हैं) ए.एस. (सबसे आम ग्रेड T/P5,9,11,22,91 हैं) |
|
| * यह तालिका हमारी क्षमताओं के लिए एक सामान्य मार्गदर्शिका के रूप में उपयोग की जाती है, कृपया किसी भी अन्य अनुकूलित मामलों के लिए हमें कॉल करें। | ||
अनुप्रयोग
बिजली उद्योग
पेट्रोकेमिकल उद्योग
पेपर उद्योग
अन्य क्षेत्र
