| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए213 टी9 स्टडेड फिनड ट्यूब |
| न्यूनतम आदेश मात्रा: | 10PCS |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | आवश्यकताएँ / प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 1000 टन |
| ट्यूब सामग्री: | टी9 | फिन प्रकार: | स्टडेड फिनेड ट्यूब |
|---|---|---|---|
| ट्यूब की लंबाई: | 10300 मिमी | नंगी लंबाई: | 50 मिमी / 50 मिमी |
| प्रमुखता देना: | अनुकूलित सीमलेस स्टड फिन ट्यूब,मिश्र धातु स्टील सीमलेस स्टड फिन ट्यूब,टी9 फिनाइड ट्यूब |
||

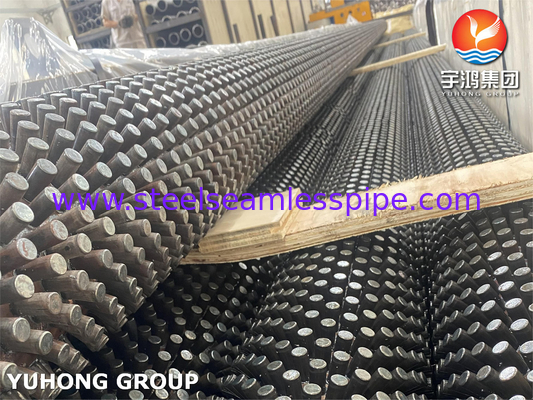

एएसटीएम ए 213 टी 9 मिश्र धातु स्टील सीमलेस स्टड फिन ट्यूब अनुकूलित आकार
स्टड्ड फिनेड ट्यूब क्या है?
स्टड्ड फिन ट्यूब विशेष रूप से ट्यूब के चारों ओर पंक्तियों में गठित स्टड (गोले पिन) को विद्युत प्रतिरोध वेल्डिंग द्वारा बनाया जाता है। स्टड विभिन्न आकारों और आकारों में आपूर्ति किए जा सकते हैं।स्टड ट्यूब एक बहुत ही उच्च गर्मी हस्तांतरण दक्षता हैताप विनिमय दक्षता नंगे पाइप की तुलना में 2-3 गुना है।
पंख वाले ट्यूबों का उपयोग उन अनुप्रयोगों में किया जाता है जहां बिजली उत्पन्न करने या कच्चे माल को निकालने के लिए कुशल शीतलन की आवश्यकता होती है। पंख वाले ट्यूबों का उपयोग कंडेनसर, कूलर और भट्टियों में किया जाता है।पंख वाले ट्यूबों का सतह क्षेत्रफल जितना बड़ा होगासामान्य ट्यूबों की तुलना में, जितना कम ट्यूबों की आवश्यकता होती है, उतना ही अधिक स्थान और लागत की बचत हो सकती है।
एक स्टड फिन ट्यूब की विशेषताएंः
-यह कम जगह लेता है और इसलिए कॉम्पैक्ट है
- अत्यधिक टिकाऊ
-फिनिड ट्यूबों की तुलना में पसंदीदा क्योंकि वे गर्मी हस्तांतरण प्रणाली के रूप में कार्य करते हैं
-उन्नत प्रदर्शन
विभिन्न प्रकार के फिन ट्यूबों के लिए आकार संदर्भ
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार की पंखुड़ी नली | 16-63 | 2.1-5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6-2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8-30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25-38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3-25 | 5-30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25 से 63 | 8-30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8-30 | 5-35 | φ5-20 | |
T9 की रासायनिक संरचना
| Cr, % | C, % | पी, % | S, % | मो, % | Mn, % | हाँ, % |
| 4.00-6.00 | 0.15 अधिकतम | 0.025 अधिकतम | 0.025 अधिकतम | 0.45-0.65 | 0.30-0.60 | 0.50 अधिकतम |
A213 T9 मिश्र धातु स्टील सीमलेस ट्यूबों के यांत्रिक गुण
| गुण | डेटा |
| तन्य शक्ति, मिन, (एमपीए) | 415 एमपीए |
| प्रतिरोध शक्ति, मिनट, (एमपीए) | 205 Mpa |
| लम्बाई, मिन, (%), एल/टी | 30/20 |
मिश्र धातु स्टील T9 की समकक्ष सामग्री
| एएसटीएम | JIS G 3458 | UNS | बीएस | आईएसओ |
|---|---|---|---|---|
| T9 | एसटीपीए 26 | S50400 | 3604 P1 629-470 | 2604 II TS38 |
अनुप्रयोग:
- बिजली संयंत्र
रासायनिक उद्योग
-गर्मी वसूली संयंत्र
ताप उद्योग
- भाप बॉयलर
- तेल शोधन
