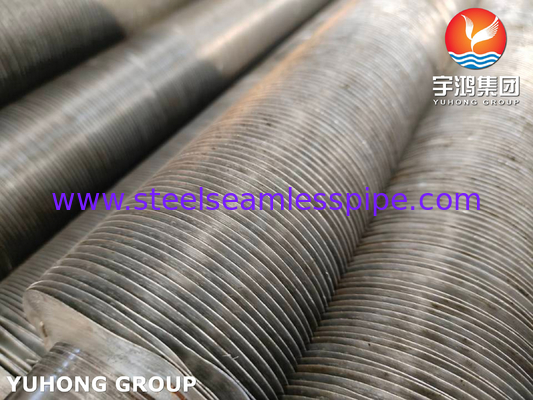

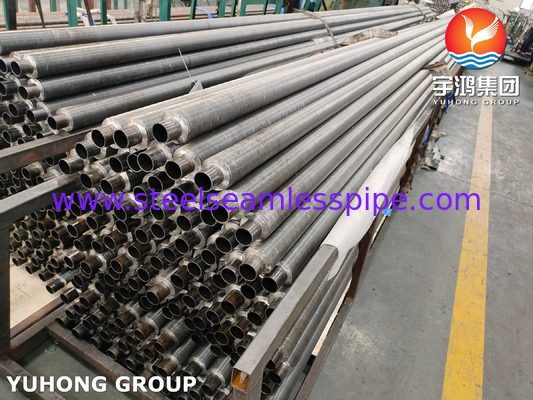

SA179 एयर-कूल्ड रेडिएटर के लिए एम्बेडेड जी टाइप फिनड ट्यूब एल्यूमीनियम फिन

अवलोकन

पंख वाले ट्यूबों को विभिन्न रूपों और सामग्रियों में विभाजित किया जाता है, जिनका उपयोग आमतौर पर औद्योगिक हीटिंग, शीतलन आदि के लिए किया जाता है।यह एक ही समय में स्टील पाइप और पट्टी को गर्म करने के लिए गर्मी स्रोत के रूप में एक उच्च आवृत्ति बिजली स्रोत का उपयोग करता हैआमतौर पर उच्च गुणवत्ता वाले निर्बाध स्टील पाइप से बने होते हैं, उनके व्यास, दीवार की मोटाई और लंबाई का चयन उपयोगकर्ताओं की जरूरतों के अनुसार किया जा सकता है,जो उनकी विभिन्न आवश्यकताओं को पूरा कर सके।.

पंख वाले ट्यूब पंख वाले ट्यूब रेडिएटर के मुख्य गर्मी अपव्यय घटक हैं। पंख वाले ट्यूबों के फायदे छोटे आकार, बड़े गर्मी अपव्यय क्षेत्र, संक्षारण प्रतिरोध,और उच्च दबाव प्रतिरोधआम तौर पर, पंख वाले ट्यूबों का व्यास, चौड़ाई और अंतर उनके गर्मी अपव्यय प्रभाव को प्रभावित कर सकता है।जो ऊपरी शीतलन और निचले ताप की समस्या के बिना स्थिर और समान गर्मी अपव्यय सुनिश्चित करता है.

सम्मिलित पंख वाली नलीएक इस्पात पाइप पर एक निश्चित चौड़ाई और गहराई का एक पूर्व मशीनीकृत सर्पिल ग्रूव है, और फिर इस्पात पट्टी एक टर्न पर इस्पात पाइप पर एम्बेडेड है।एक निश्चित पूर्व कसने बल के कारण, पंख वाली पाइप स्टील स्ट्रिप को सर्पिल रिव में कसकर क्लैंप किया जाएगा, जिससे स्टील स्ट्रिप और स्टील पाइप के बीच एक निश्चित संपर्क क्षेत्र सुनिश्चित होगा।स्टील पट्टी को उछालने और गिरने से रोकने के लिए, स्टील स्ट्रिप के दोनों छोरों को स्टील पाइप में वेल्डेड किया जाना चाहिए। आसान स्थापना के लिए, स्टील स्ट्रिप और सर्पिल रिव के बीच एक निश्चित साइड गैप होना चाहिए।यदि साइड गैप हस्तक्षेप बनाने के लिए बहुत छोटा हैइसके अलावा, लपेटी हुई स्टील स्ट्रिप में हमेशा एक निश्चित स्तर की रिबाउंड होती है।जिसके परिणामस्वरूप स्टील की पट्टी और सर्पिल ग्रूव की निचली सतह के बीच खराब जोड़ होता हैइनलेटिंग फिन्स सामान्य उपकरणों पर कम लागत पर की जा सकती है, लेकिन प्रक्रिया जटिल है और उत्पादन दक्षता कम है।

A179 ट्यूब की विशेषताएं

A179 ट्यूब, जिसे आमतौर पर ASTM A179 के रूप में जाना जाता है, सीमलेस कोल्ड-ड्राइंग कम कार्बन स्टील हीट एक्सचेंजर ट्यूबों के लिए एक विनिर्देश है। इसकी मुख्य विशेषताएं हैंः

• कम कार्बन स्टील: आमतौर पर कार्बन सामग्री 0.18% से अधिक नहीं होने के साथ मिलकर अच्छी वेल्डेबिलिटी और मशीनीकरण प्रदान करता है।

• तन्यता शक्तिः 30,000 पीएसआई (207 एमपीए) और 45,000 पीएसआई (310 एमपीए) की तन्यता शक्ति की न्यूनतम उपज शक्ति।

• लचीलापनः उच्च लचीलापन, जिससे आसानी से आकार और आकार मिल सकता है।

• निर्बाध निर्माण: निर्बाध प्रक्रिया के माध्यम से निर्मित, एकरूपता सुनिश्चित करने और वेल्डेड ट्यूबों में पाए जाने वाले कमजोर बिंदुओं को समाप्त करने के लिए।

• कोल्ड ड्रॉः कोल्ड ड्रॉ से आयामी सटीकता और सतह खत्म होती है।

• आकारः विभिन्न व्यास और दीवार मोटाई में उपलब्ध, आमतौर पर 1/2 इंच से 4 इंच के बाहरी व्यास तक।

• लंबाई: विशिष्ट आवश्यकताओं के अनुसार कस्टम लंबाई का निर्माण किया जा सकता है।

• हल्के वातावरण के लिए उपयुक्तः सीमित संक्षारण प्रतिरोध प्रदान करता है; आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां आक्रामक मीडिया के संपर्क में आना न्यूनतम होता है।

SA179/A179 बेस ट्यूब विनिर्देश

A179 की रासायनिक संरचना

A179 के यांत्रिक गुण


आवेदनः

• बिजली संयंत्रों के लिए हीट एक्सचेंजर (इलेक्ट्रिक, परमाणु, थर्मल और भूतापीय ऊर्जा संयंत्र)
• वाष्प संघनित प्रणाली
• रासायनिक और पेट्रोकेमिकल उद्योग
• खाद्य प्रसंस्करण संयंत्र
• प्रशीतन प्रौद्योगिकी
• औद्योगिक (इस्पात मिल, दहन, गैस संपीड़न संयंत्र) ।
