| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | सीएस यू-टाइप फिन ट्यूब |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-वुड केस / आयरन केस |
| प्रसव के समय: | मात्रा के अनुसार |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 500 टन |
| मानक: | एएसएमई एसए106/एएसटीएम ए106 | ट्यूब सामग्री: | जीआर.बी |
|---|---|---|---|
| फिन सामग्री: | कार्बन स्टील | प्रकार: | यू-फिन ट्यूब |
| पैकिंग: | प्लाईवुड का मामला / लोहे का मामला | आवेदन: | हीट एक्सचेंजर, कूलर |

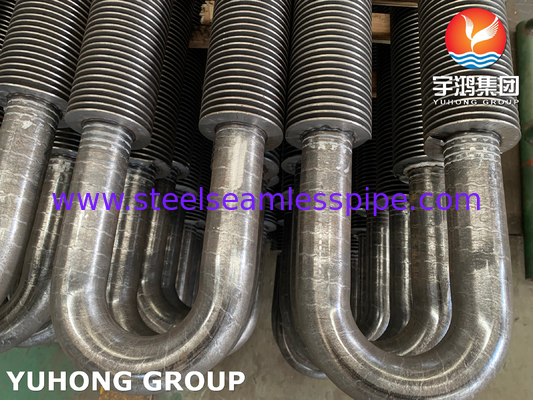

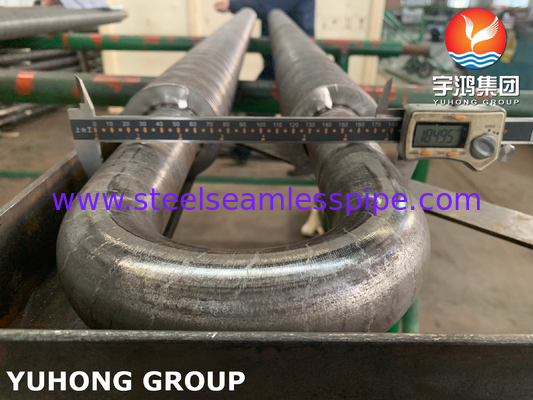

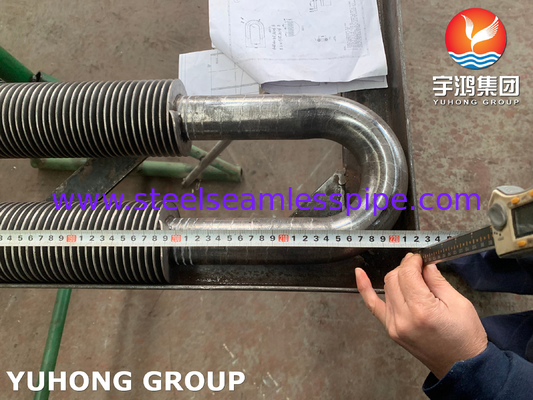

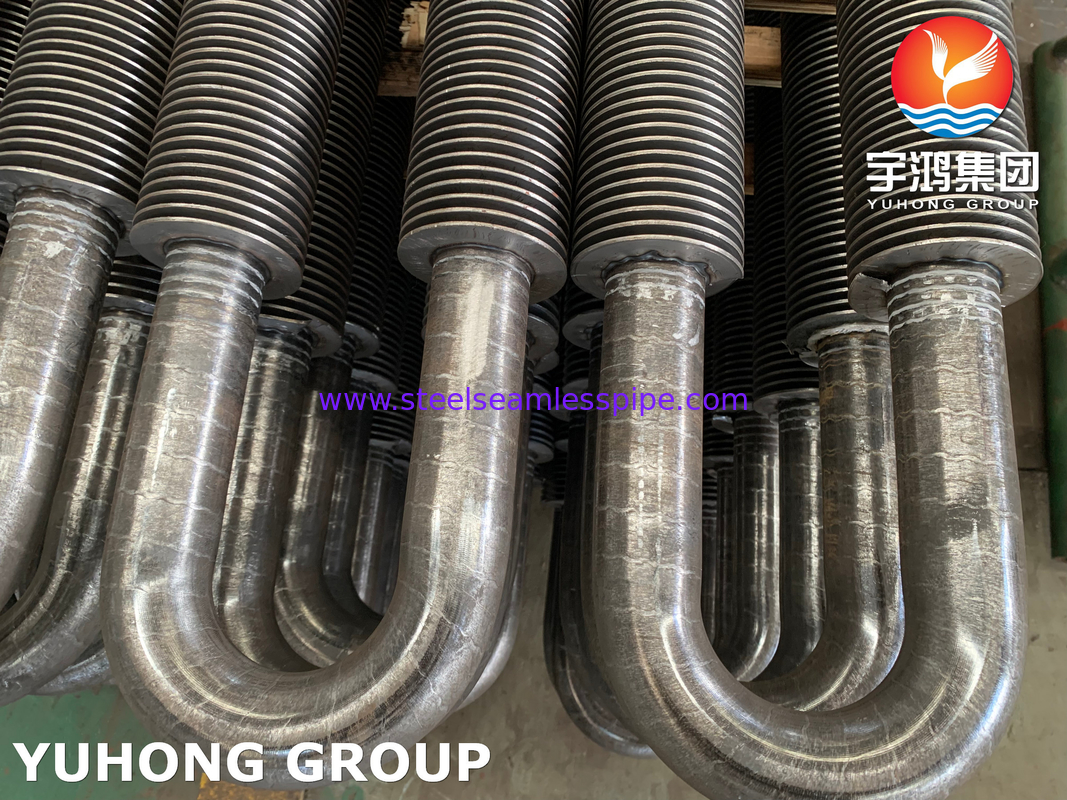

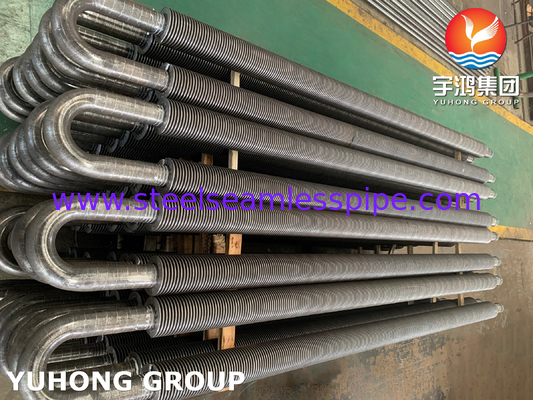

ASTM A106 / ASME SA 106 Gr.B कार्बन स्टील उच्च आवृत्ति वेल्डेड फिन ट्यूब यू प्रकार
अवलोकन
फिन ट्यूब एक प्रकार का हीट एक्सचेंज तत्व है। इसका उपयोग मुख्य रूप से हीट एक्सचेंज दक्षता में सुधार के लिए किया जाता है।पंख आमतौर पर गर्मी विनिमय ट्यूब के बाहरी सतह क्षेत्र (या गर्मी विनिमय ट्यूब के आंतरिक सतह क्षेत्र) को बढ़ाने के लिए गर्मी विनिमय ट्यूब की सतह पर जोड़ा जाता हैइस प्रकार हीट एक्सचेंज ट्यूब की हीट एक्सचेंज दक्षता में सुधार करने के उद्देश्य को प्राप्त किया जा सकता है।
पंख वाले ट्यूबों में उच्च गर्मी हस्तांतरण शक्ति, बड़े गर्मी अपव्यय क्षेत्र, लंबे सेवा जीवन और व्यापक तापमान नियंत्रण आवश्यकताओं की विशेषताएं हैं।प्रकाश ट्यूबों की तुलना में इसका ताप स्थानान्तरण क्षेत्र कई से दर्जनों गुना बड़ा होता है, और गर्मी हस्तांतरण को मजबूत करने और प्रतिरोध को कम करने का प्रभाव है।
इस तथ्य को ध्यान में रखते हुए कि पंख वाले ट्यूबों को बॉयलर जैसे यांत्रिक उपकरणों पर स्थापित किया जाता है और उन्हें निरंतर उच्च तापमान परीक्षण का सामना करना पड़ता है, पंख वाले ट्यूबों का चयन करते समय,निम्नलिखित के रूप में अधिक उत्कृष्ट प्रदर्शन के साथ फिनड ट्यूबों का चयन करना आवश्यक हैपंखों वाले ट्यूबों में संक्षारण प्रतिरोधक क्षमता होती है। यदि चयनित पंखों वाले ट्यूब संक्षारण प्रतिरोधी नहीं होते हैं, तो वे निरंतर उच्च तापमान स्थितियों में संक्षारण के लिए प्रवण होते हैं।
दूसरा, पंखुड़ी के ट्यूबों में पहनने का मजबूत प्रतिरोध होता है। यदि पंखुड़ी के ट्यूबों को पहना जाता है, तो गर्मी हस्तांतरण प्रभाव इसी हद तक परेशान हो जाएगा। इसलिए,मजबूत पहनने के प्रतिरोध के साथ पंख ट्यूबों का चयन किया जाना चाहिए.
तीसरा, फिन ट्यूब में कम स्पर्श थर्मल प्रतिरोध होता है।केवल कम स्पर्श थर्मल प्रतिरोध के साथ फिन ट्यूबों का चयन करके लगातार उच्च तापमान की स्थिति में फिन ट्यूब के प्रदर्शन को बनाए रखा जा सकता हैकेवल मजबूत स्थिरता के साथ फिन ट्यूबों का चयन करके ही लगातार उच्च तापमान स्थितियों में गर्मी हस्तांतरण प्रदर्शन प्रभावित नहीं किया जा सकता है;पंखुड़ी ट्यूब में अच्छी धूल प्रतिरोधकता है.
ASTM A106 Gr.B HFW U-आकार की फिनड ट्यूब एक हीट एक्सचेंजर ट्यूब है जो कार्बन स्टील से बना है जिसमें एक अद्वितीय "U" आकार की फिन प्रोफाइल है।"यू" के आकार के पंख एक विस्तारित सतह बनाने के लिए एक सर्पिल तरीके से ट्यूब की बाहरी सतह पर वेल्डेड कर रहे हैं, जो समग्र गर्मी हस्तांतरण दक्षता में सुधार कर सकता है।
A106 Gr.A/B/C की रासायनिक स्थिति
| ग्रेड | ए | बी | सी |
| सी | 0.25 | 0.3 | 0.35 |
| एमएन | 0.27-0.93 | 0.29-1.06 | 0.29-1.06 |
| पी | 0.035 | 0.035 | 0.035 |
| एस | 0.035 | 0.035 | 0.035 |
| हाँ | ≥0.10 | ≥0.10 | ≥0.10 |
| सीआर | 0.4 | 0.4 | 0.4 |
| कु | 0.4 | 0.4 | 0.4 |
| मो | 0.15 | 0.15 | 0.15 |
| नि | 0.4 | 0.4 | 0.4 |
| वी | 0.08 | 0.08 | 0.08 |
एएसटीएम ए106 ग्रेड ए, बी और सी की तन्यता की आवश्यकता
| ग्रेड | ग्रेड ए | ग्रेड बी | ग्रेड सी |
| तन्यता शक्ति, min., psi | 48000 | 60000 | 70000 |
| उपज शक्ति, min., psi | 30000 | 35000 |
40000 |
आवेदन
बिजली संयंत्र के बॉयलर
पुनः ताप देने वाले
इकोनोमाइज़र
पेट्रोकेमिकल / रिफाइनरी हीटर और रिफॉर्मर
संवहन खंड
अपशिष्ट ताप वसूली इकाइयां (WHRU)
थर्मल फ्लूइड हीटर
औद्योगिक भाप बॉयलर
