| Place of Origin: | CHINA |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, CCS, ISO 9001-2008 |
| Model Number: | ASTM A335 |
| Minimum Order Quantity: | 20PC |
|---|---|
| मूल्य: | 1-200000 USD |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 10-75days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 1500 tons/month |
| उत्पाद: | फिन ट्यूब | प्रकार: | दाँतेदार फिन ट्यूब |
|---|---|---|---|
| मानक: | एएसटीएम ए 335 | सामग्री: | P9 मिश्र धातु इस्पात |
| फिन सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात | पैकिंग: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
| प्रमुखता देना: | बॉयलर सीरेटेड फिन ट्यूब,पी9 अलॉय स्टील सीरेटेड फिन ट्यूब,एएसटीएम ए335 अलॉय स्टील फिन ट्यूब |
||

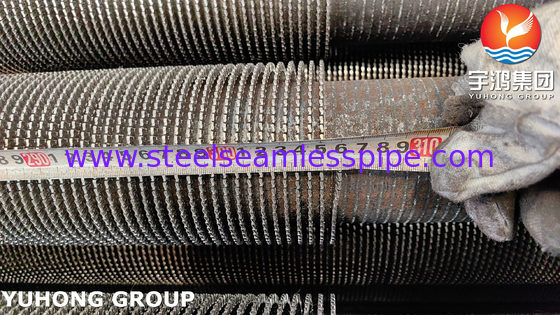

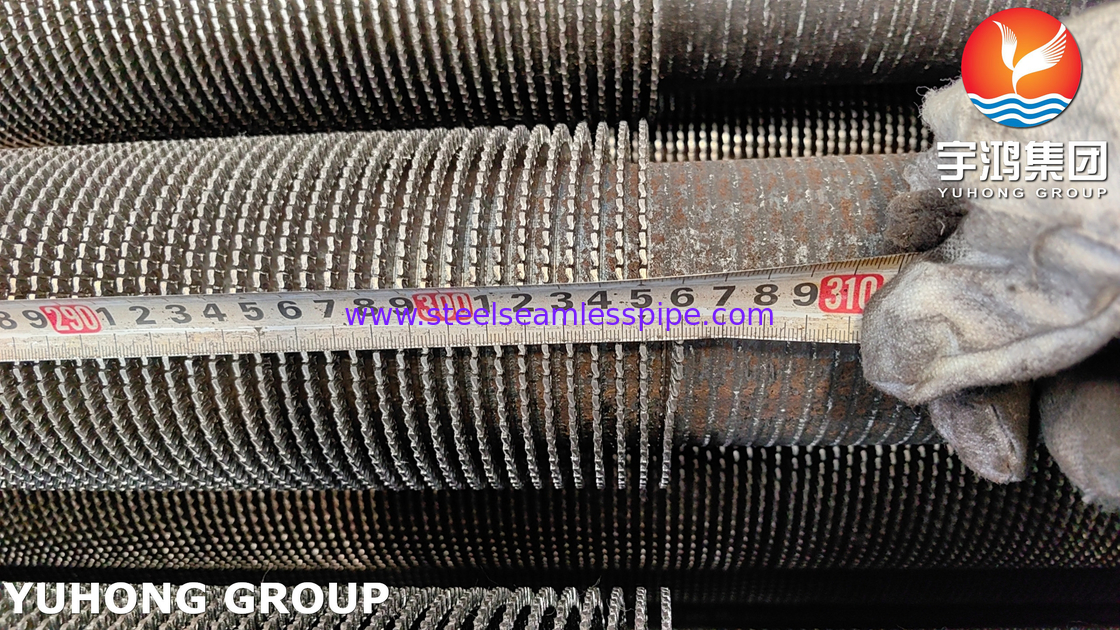

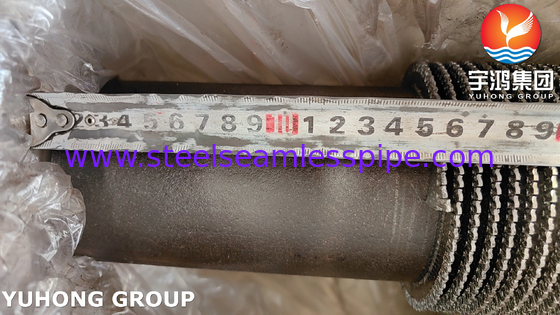

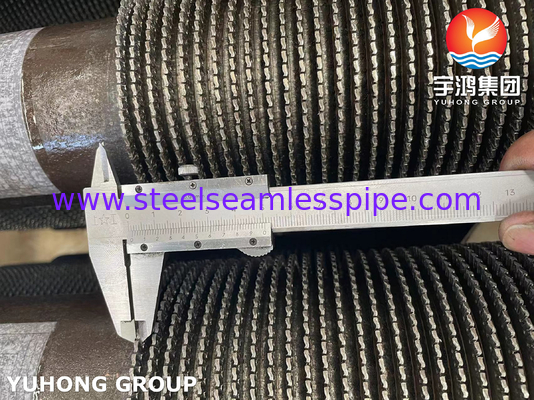

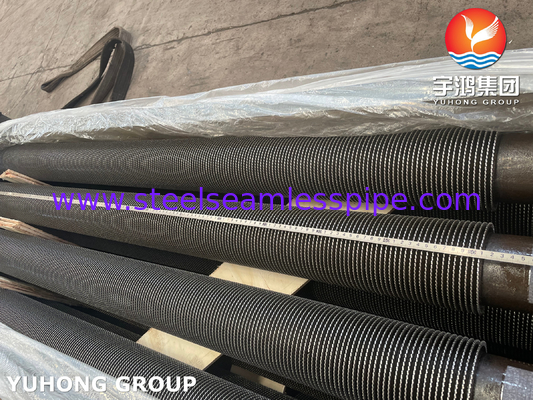

ASTM A335 Gr P9 मिश्र धातु स्टील के लिए भट्टियों के लिए Serrated फिन ट्यूब
यह पृष्ठ एएसटीएम ए३३५ ग्रेड पी९ दागदार मिश्र धातु स्टील फिन ट्यूब के बारे में है, यह एक प्रकार का हीट एक्सचेंजर ट्यूब है जिसे गर्मी हस्तांतरण दक्षता में सुधार के लिए डिज़ाइन किया गया है।और यह आम तौर पर अनुप्रयोगों में प्रयोग किया जाता है जहां गर्मी हस्तांतरण महत्वपूर्ण है, जैसे कि बॉयलर, कंडेनसर और एयर कूलर।
युहोंग समूहविभिन्न उद्योग परियोजनाएं कर सकते हैं औरउद्योगों में पंखुड़ी ट्यूबों के प्रकार की आपूर्ति. हमारे सभी उत्पादों को घरेलू स्रोतों, विकसित, और निर्मित कर रहे हैं,हम यह सुनिश्चित कर सकते हैं कि आप उच्चतम गुणवत्ता और विनिर्माण मानकों के साथ उत्पादों और एक स्थानीय, चिंतित, ग्राहक सेवा उपस्थिति!
अन्य प्रकार के पंख वाले ट्यूबों के लिए विनिर्देश जो हम पेश कर सकते हैं
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार की पंखुड़ी नली | 16-63 | 2.1~5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6~10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6~2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8.0~30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1~5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25 से 38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25-63 | 8 से 30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8 से 30 | 5 ~ 35 | φ5-20 | |
बेस ट्यूब सामग्री:सामग्री कार्बन स्टील, मिश्र धातु स्टील(P5,P9,P11, P22)स्टेनलेस स्टील और संक्षारण प्रतिरोधी स्टील आदि.
पंख सामग्रीः सामग्री तांबा / एल्यूमीनियम / कार्बन स्टील / स्टेनलेस स्टील
दागदार पंख वाले ट्यूबों में एक बेस ट्यूब होती है जिसमें दागदार पंख उसकी बाहरी सतह पर लगे होते हैं।इन पंखों की उपस्थिति से ट्यूबों के अंदर के द्रव और पंखों के ऊपर से बहती हवा या गैस के बीच गर्मी के हस्तांतरण की दर में वृद्धि होती है.और दागदार पंख अधिक कुशल गर्मी विनिमय के लिए गर्मी हस्तांतरण सतह क्षेत्र को बढ़ाते हैं। ये पंख ट्यूब आमतौर पर कार्बन स्टील, स्टेनलेस स्टील या तांबे जैसी सामग्रियों से बने होते हैं।इनका उपयोग बिजली उत्पादन सहित विभिन्न उद्योगों में किया जाता है।, पेट्रोकेमिकल और एचवीएसी सिस्टम। कुल मिलाकर, दागदार पंख वाले ट्यूबों को गर्मी हस्तांतरण प्रदर्शन में सुधार के लिए डिज़ाइन किया गया है।
हम पेश कर सकते हैं Serrated Fined ट्यूब के विनिर्देश
| युहोंग समूहवेल्डेड हेलिकल सेरेटेड फिनेड ट्यूब | |
| वेल्ड प्रक्रिया | जीएमएडब्ल्यू |
| ट्यूब/पाइप का आकार | 1.00′′12 तक।75′′ओवरडोज |
| पंखुड़ी की ऊंचाई | 0.375′′1 तक।25′′ |
| पंख खंड की चौड़ाई | 5/32′′या 5/16′′ |
| पंख की मोटाई | 20 प्रतिशत) ।035′′) से 16 प्रतिशत तक।060′′) |
| फिन पिच | 1 से 7 पंख प्रति इंच |
| सामग्री | कोई भी सामग्री संयोजन जिसे आर्क वेल्डेड किया जा सकता है |
| ट्यूब की लंबाई | कोई व्यावहारिक सीमा नहीं |
पंख वाली नली की विशेषताएं
1दागदार पंखों का डिजाइन गर्मी हस्तांतरण के लिए प्रभावी सतह क्षेत्र को बढ़ा सकता है, गर्मी हस्तांतरण दर और समग्र दक्षता में सुधार कर सकता है।
2वायु-पक्षीय दबाव में गिरावट को कम करें: पंखुड़ी की सतह पर दागों से सीमा परत को तोड़ने में मदद मिलती है और वायु-पक्षीय दबाव में गिरावट को कम किया जाता है, जिससे ऊर्जा की खपत और परिचालन लागत कम होती है।
3. बढ़ी हुई एंटी-फॉलिंग क्षमता: दागदार पंखुड़ी डिजाइन भी फॉलिंग को कम करने और हीट एक्सचेंजर के प्रदर्शन और सेवा जीवन में सुधार करने में मदद करता है।
4बहुमुखी प्रतिभा: दागदार पंख वाले ट्यूबों का उपयोग विभिन्न अनुप्रयोगों और उद्योगों में किया जा सकता है।
5अनुकूलन योग्य विकल्पः विशिष्ट आवश्यकताओं को पूरा करने के लिए दागदार पंख वाले ट्यूबों को अनुकूलित किया जा सकता है
एएसटीएम ए३३५ ट्यूब पी९ एस५०४०० का विवरण
एएसटीएम A335यह विनिर्देश उच्च तापमान सेवा के लिए डिज़ाइन किए गए नाममात्र दीवार और न्यूनतम दीवार सीमलेस फेरीटिक मिश्र धातु स्टील पाइप को कवर करता है। इस विनिर्देश के अनुसार ऑर्डर किए गए पाइप को झुकने के लिए उपयुक्त होना चाहिए,फ्लैंगिंग (वनस्टोनिंग)चयन डिजाइन, सेवा की स्थिति, यांत्रिक गुणों और उच्च तापमान विशेषताओं पर निर्भर करेगा।
रासायनिक संरचना (%) --MAX
| सी | एमएन | पी | सु | हाँ | सीआर | मो |
| 0.15 | 0.3-0.6 | 0.025 | 0.025 | 0.25-1 | 8-10 | 0.9-1.1 |
यांत्रिक गुण
| तन्य शक्ति, मिनट | उपज शक्ति 0.2%ऑफसेट, मिनट | लम्बाई-लंबाई | कठोरता अधिकतम |
| एमपीए-585 | एमपीए-415 | 30% | 25HRC |
कुछ संबंधित उद्योग शामिल
1पेट्रोलियम उद्योग
2धातु उद्योग
3बिजली संयंत्र के बॉयलर
4गर्मी विनिमय प्रणाली
5दवा उद्योग
6पेट्रोकेमिकल उद्योग
7अपशिष्ट गर्मी का पुनः उपयोग
निरीक्षण और परीक्षण
| 1रासायनिक संरचना | |||
| 2यांत्रिक गुण | |||
| 3समतल करने का परीक्षण | |||
| 4अल्ट्रासोनिक परीक्षण | |||
| 5.इंटरग्रैन्युलर जंग परीक्षण | |||
| 6कठोरता परीक्षण | |||
| 7पारदर्शी तन्यता परीक्षण (केवल द्विधातु ट्यूब के लिए) आदि। |
