ASTM A312 TP304H HFW 304 सर्पिल फिनड ट्यूब हीट ट्रांसफर फिन ट्यूब हीटर
युहोंग समूह के पास फिनेड ट्यूब उद्योग में एक दशक से अधिक का अनुभव है, जिसकी वार्षिक बिक्री 80,000 टन स्टेनलेस स्टील, डुप्लेक्स और निकेल सीमलेस पाइप से अधिक है।हमारा ग्राहक आधार 45 देशों में फैला हुआ हैहमारे स्टेनलेस स्टील के निर्बाध पाइपों का व्यापक रूप से खनन, ऊर्जा, पेट्रोकेमिकल, रासायनिक, खाद्य प्रसंस्करण, कागज उत्पादन सहित विभिन्न उद्योगों में उपयोग किया जाता है।साथ ही गैस और द्रव उद्योग.

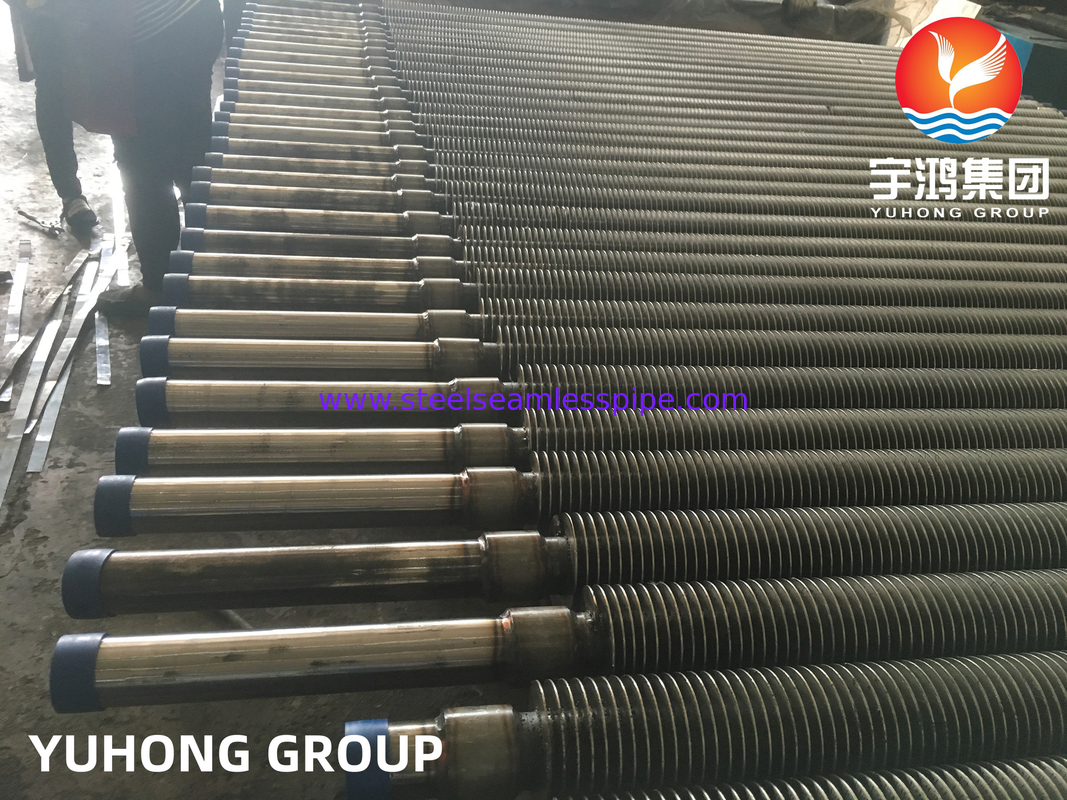

एएसटीएम ए 213 टी 12 एचएफडब्ल्यू उच्च आवृत्ति वेल्डेड सर्पिल हेलिकल सॉलिड फिनटेड ट्यूब एक प्रकार का हीट एक्सचेंजर ट्यूब है जिसका व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है।यह एक निर्बाध ट्यूब की बाहरी सतह पर हेलिकल रूप से ठोस पंखों को घुमाकर बनाया जाता हैइसके बाद उच्च आवृत्ति वाले विद्युत प्रवाह का उपयोग करके पंख वाले ट्यूब को वेल्डेड किया जाता है, जिससे पंखों और ट्यूब के बीच एक मजबूत और विश्वसनीय बंधन सुनिश्चित होता है।
इस पंख वाले ट्यूब में उत्कृष्ट यांत्रिक और रासायनिक गुण हैं, जो इसे अधिक मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं।जो इसे कठोर वातावरण और संक्षारक मीडिया का सामना करने की अनुमति देता हैइसके अतिरिक्त, फिनड ट्यूब की उच्च थर्मल चालकता कुशल गर्मी हस्तांतरण सुनिश्चित करती है, जिससे यह हीट एक्सचेंजर और बॉयलर के लिए एक आदर्श विकल्प बन जाता है।
एएसटीएम ए 213 टी 12 एचएफडब्ल्यू उच्च आवृत्ति वेल्डेड सर्पिल हेलिकल सॉलिड फिनड ट्यूब पेट्रोकेमिकल, बिजली उत्पादन और रासायनिक प्रसंस्करण सहित विभिन्न उद्योगों में अनुप्रयोग पाता है।यह आमतौर पर गर्मी वसूली प्रणालियों में प्रयोग किया जाता हैपंख वाले ट्यूब का डिजाइन और निर्माण इसे उच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए अत्यधिक उपयुक्त बनाता है।
इस पंख वाले ट्यूब की कुछ प्रमुख विशेषताओं में पंखों द्वारा प्रदान किए जाने वाले बढ़े हुए सतह क्षेत्र के कारण इसकी बढ़ी हुई गर्मी हस्तांतरण क्षमता शामिल है।इससे दक्षता में सुधार और ऊर्जा की खपत में कमी आती हैहेलिकल पंख गैस प्रवाह अनुप्रयोगों में बेहतर गर्मी हस्तांतरण प्रदर्शन भी प्रदान करते हैं, जिससे यह गैस से गैस गर्मी हस्तांतरण प्रक्रियाओं के लिए उपयुक्त हो जाता है।
एएसटीएम ए 213 टी 12 एचएफडब्ल्यू उच्च आवृत्ति वेल्डेड सर्पिल हेलिकल सॉलिड फिनड ट्यूब का उपयोग करते समय कुछ महत्वपूर्ण विचार हैं।उचित स्थापना और रखरखाव सर्वोत्तम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए आवश्यक है- फोड़े से बचने और दक्ष गर्मी हस्तांतरण बनाए रखने के लिए नियमित सफाई आवश्यक है।यह भी सुनिश्चित करने के लिए महत्वपूर्ण है उचित संरेखण और स्थापना के दौरान समर्थन पंखुड़ी पाइप पर किसी भी यांत्रिक तनाव से बचने के लिए.
निष्कर्ष के रूप में, एएसटीएम ए 213 टी 12 एचएफडब्ल्यू हाई फ्रीक्वेंसी वेल्डेड स्पाइरल हेलिकल सॉलिड फिनेड ट्यूब उत्कृष्ट यांत्रिक और रासायनिक गुणों के साथ एक उच्च गुणवत्ता वाले हीट एक्सचेंजर ट्यूब है।इसका अनूठा डिजाइन और निर्माण इसे विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता हैइसके प्रदर्शन और जीवनकाल को अधिकतम करने के लिए उचित स्थापना और रखरखाव आवश्यक है।
रासायनिक आवश्यकताएं
| ग्रेड |
UNS पदनाम |
संरचना, % |
| |
|
कार्बन |
मैंगनीज |
फॉस्फोरस, अधिकतम |
सल्फर, अधिकतम |
सिलिकॉन |
क्रोमियम |
निकेल |
| टी12 |
K11562 |
0.15 मैक्स |
0.3-0.6 |
0.025MAX |
0.025 मैक्स |
0.5-1 |
1-1.5 |
0.44-0.65 |
तकनीकी विवरण/आधार ट्यूब विवरण/फिन विवरण
- पाइप व्यासः 20mm (मिनट) से 219mm (अधिकतम)
- ट्यूब मोटाईः 2 मिमी (मिनट) से 16 मिमी (अधिकतम)
- ट्यूबिंग सामग्रीः स्टेनलेस स्टील, मिश्र धातु स्टील, कार्बन स्टील, वेदर स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनेल, हाई क्रोमियम हाई निकेल और इनकोलोय
- पंखुड़ी मोटाईः 0.8 मिमी (मिनट) से 4 मिमी (अधिकतम)

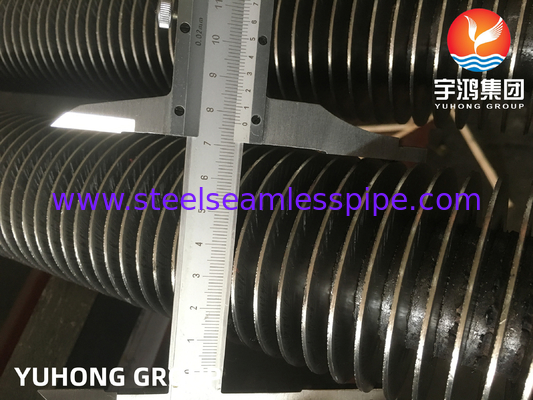

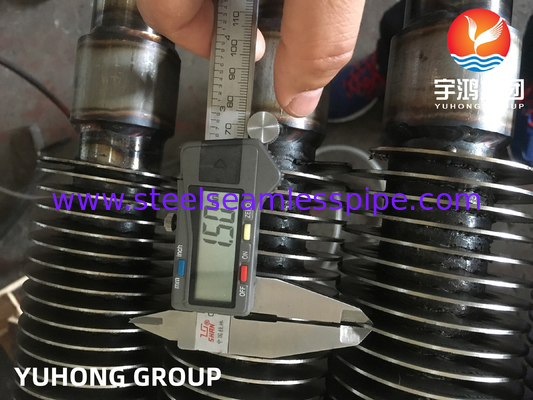

- पंख ऊंचाईः 0.25 " (6.35 मिमी) (मिनट) से 1.5" (38 मिमी) (अधिकतम)
- पंखुड़ी घनत्वः 43 पंखुड़ी प्रति मीटर (मिनट) से 287 पंखुड़ी प्रति मीटर (अधिकतम)
- फिन सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, डुप्लेक्स स्टील और इनकोलोय
एक त्वरित उद्धरण के लिए, कृपया निम्नलिखित जानकारी प्रदान करेंः
1टुकड़ों की संख्या
2. आधार ट्यूब विनिर्देशोंः
व्यास
- मोटाई
लम्बाई
- सामग्री विनिर्देश
3पंखों के विनिर्देश:
- सामग्री
- प्रकार (ठोस या दागदार)
- ऊंचाई
- मोटाई
- दूरी
- पंखुड़ी की लंबाई
- फीनलेस सेक्शन
यदि वेल्डिंग तैयारी का विवरण आवश्यक है, तो कृपया उन्हें भी प्रदान करें।
4आवश्यक वितरण तिथि।
पंख धातु की पट्टियों से काटे जाते हैं और ट्यूब के चारों ओर हेलिकल रूप से घुमाए जाते हैं। यह विन्यास दक्षता प्रदान करता है, प्रभावी पंख-टू-ट्यूब बंधन,और पंखुड़ी पक्ष पर उच्च तापमान का सामना करने की क्षमतादागदार पंखुड़ी संरचना बेहतर गर्मी हस्तांतरण प्रदर्शन प्रदान करती है और पंखुड़ी को प्रभावी ढंग से संभाल सकती है।
बेस ट्यूब का विवरण:
- पाइप व्यास सीमाः 15.88mm से 219mm
- ट्यूब मोटाई सीमाः 1.651 मिमी से 16 मिमी
- ट्यूब सामग्रीः कार्बन स्टील सीमलेस ट्यूब, स्टेनलेस स्टील, कार्बन मिश्र धातु स्टील, मौसम स्टील, डुप्लेक्स स्टेनलेस स्टील, सुपर डुप्लेक्स स्टेनलेस स्टील S32750, इनकोनेल मिश्र धातु,उच्च क्रोमियम उच्च निकेल Incoloy मिश्र धातु, CK 20 सामग्री, और अन्य सामग्री।
पंख विवरणः
- पंखुड़ी मोटाईः 0.8 मिमी (मिनट) से 4 मिमी (अधिकतम)
- पंख ऊंचाईः 0.25 " (6.35 मिमी) (मिनट) से 1.5" (38 मिमी) (अधिकतम)
हीट एक्सचेंजर्स के लिए अनुप्रयोगों में शामिल हैंः
- एचवीएसी और बॉयलर
- बिजली संयंत्र
- गर्मी रिकवरी स्टीम जनरेटर
- पेट्रोकेमिकल उद्योग
- समुद्री अनुप्रयोग
- प्रशीतन अनुप्रयोग
- तेल और गैस उद्योग में अर्थशास्त्री
- तेल और गैस उद्योग में कूलर
- नलसाजी और वातानुकूलन प्रणाली
- कंडेनसर और वाष्पीकरक
- शेल और ट्यूब हीट एक्सचेंजर्स
- विभिन्न अन्य हीट एक्सचेंजर अनुप्रयोग
