युहोंग होल्डिंग ग्रुप कं, लिमिटेड
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUHONG |
प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
मॉडल संख्या: | एएसटीएम ए335 पी9, एसएस410 |
न्यूनतम आदेश मात्रा: | 100 किग्रा |
---|---|
मूल्य: | NEGOTIABLE |
पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / प्लास्टिक कैप के साथ बंडल |
प्रसव के समय: | 20-80 दिन |
भुगतान शर्तें: | टी/टी, एल/सी |
आपूर्ति की क्षमता: | प्रति माह 1500 टन |
प्रकार: | फिन ट्यूब, हीट एक्सचेंजर ट्यूब | आवेदन: | हीट एक्सचेंजर्स, कंडेनसर, बाष्पीकरणकर्ता, रेडिएटर |
---|---|---|---|
ट्यूब सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, कॉपर आदि, मिश्र धातु इस्पात | फिन सामग्री: | एल्यूमीनियम, कार्बन स्टील, स्टेनलेस स्टील |
फिन की ऊंचाई: | 0mm-16mm, 40 मिमी तक | रंग: | सिल्वर स्पाइरल फिनेड ट्यूब, ब्लैक, मेटल कलर |
फिन की ऊंचाई: | 3 मिमी -25 मिमी | फिन पिच: | 2 एमएम -20 एमएम |
फिन मोटाई: | 0.15 मिमी-1.2 मिमी | फिन प्रकार: | एल, एलएल, केएल, केके, जी, डब्ल्यू, एफ, के |
सामग्री: | तांबा, एल्युमीनियम, स्टेनलेस स्टील, कार्बन स्टील | पैकेजिंग: | कार्टन, लकड़ी का केस, फूस |
सतह का उपचार: | पॉलिशिंग, एनोडाइजिंग, गैल्वनाइजिंग, सैंडब्लास्टिंग | ट्यूब व्यास: | 6मिमी-159मिमी |
ट्यूब की लंबाई: | 50मिमी-6000मिमी | ट्यूब सामग्री: | कार्बन स्टील, तांबा, एल्युमीनियम, स्टेनलेस स्टील |
ट्यूब का आकार: | गोल, चौकोर, आयत, ओवल | ट्यूब की दीवार की मोटाई: | 0.3 मिमी-3.0 मिमी |

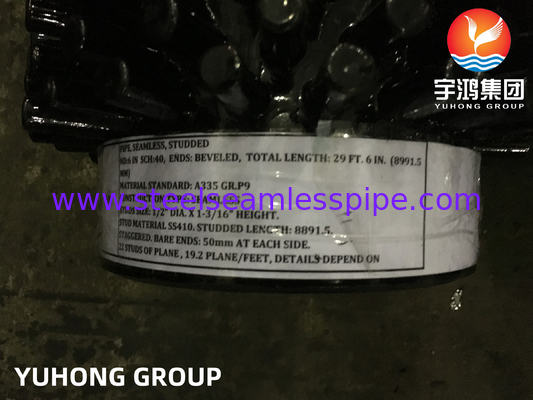

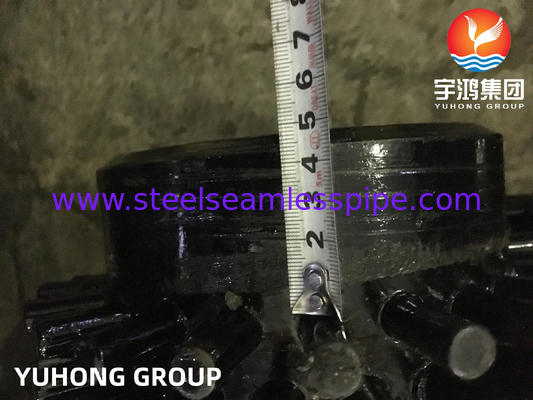

हीट एक्सचेंजर के लिए ASTM A335 P9 P11 कार्बन स्टील ट्यूब HFW स्टडेड फिनड ट्यूब ब्लैक पेंटेड
युहोंग ग्रुप 10 वर्षों से अधिक समय से स्टेनलेस स्टील, डुप्लेक्स और निकल सीमलेस पाइप का अग्रणी आपूर्तिकर्ता रहा है।80,000 टन से अधिक की वार्षिक बिक्री मात्रा के साथ, हमने 45 से अधिक देशों में ग्राहकों को सफलतापूर्वक सेवा प्रदान की है।हमारे स्टेनलेस स्टील सीमलेस पाइप अत्यधिक बहुमुखी हैं, जिनका उपयोग खनन, ऊर्जा, पेट्रोकेमिकल्स, रसायन, खाद्य मिलों, पेपर मिलों, गैस और तरल उद्योगों जैसे विभिन्न उद्योगों में किया जाता है।हम ANSI B16.10: B16.19 मानकों का अनुपालन करते हुए SCH 5S, SCH 10S, SCH 20, SCH 30, SCH 40S, SCH 60, SCH80S, XS, SCH 100, SCH 120 सहित आकार और विशिष्टताओं की एक विस्तृत श्रृंखला प्रदान करते हैं। SCH160, और XXS।
एचएफडब्ल्यू सॉलिड फिनड ट्यूब, जिसे उच्च आवृत्ति वेल्डेड हेलिकल सॉलिड फिनड ट्यूब के रूप में भी जाना जाता है, एक प्रकार की सर्पिल फिनड ट्यूब है जो उच्च तापीय दक्षता और स्वच्छ ग्रिप गैस का उपयोग करने वाले विभिन्न हीट एक्सचेंजर्स के लिए एक कॉम्पैक्ट डिजाइन समाधान प्रदान करती है।दो प्रकार की सर्पिल पंखों वाली नलिकाएँ ठोस प्रकार और दाँतेदार प्रकार की होती हैं।
हेलिकल सॉलिड फिनड ट्यूब का निर्माण ट्यूब के चारों ओर पंखों की एक सतत पट्टी को हेलिकल रूप से लपेटकर और 400 kHz की आवृत्ति पर उच्च आवृत्ति प्रतिरोध वेल्डिंग का उपयोग करके लगातार वेल्डिंग करके किया जाता है।यह फिन टेप और बेस ट्यूब की सतह के बीच एक मजबूत संपर्क सुनिश्चित करता है।वेल्डिंग प्रक्रिया हेलिक्स की जड़ पर होती है, जहां फिन स्ट्रिप ट्यूब के व्यास के चारों ओर झुकती है।
ट्यूब की प्रति इकाई लंबाई के लिए आवश्यक गर्मी हस्तांतरण सतह क्षेत्र निर्धारित करने के लिए, किसी दिए गए ट्यूब या पाइप आकार के लिए फिन ऊंचाई, फिन मोटाई, और/या प्रति मीटर लंबाई फिन की संख्या जैसी विशिष्टताओं को प्रदान करने की आवश्यकता होती है।
एचएफडब्ल्यू सॉलिड फिनड ट्यूब कॉन्फ़िगरेशन विभिन्न हीट एक्सचेंजर अनुप्रयोगों के लिए उपयुक्त है, विशेष रूप से उच्च तापमान और उच्च दबाव वाले अनुप्रयोगों के लिए।यह फिन और ट्यूब के बीच कुशल और विश्वसनीय संबंध प्रदान करता है, जिससे यह सभी तापमान और दबाव स्थितियों के तहत फिन पक्ष पर उच्च तापमान का सामना करने में सक्षम होता है।
बेस ट्यूब के तकनीकी विवरण में 20 मिमी से 219 मिमी की पाइप व्यास सीमा, 2 मिमी से 16 मिमी तक ट्यूब की मोटाई और कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, अपक्षय स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनल, उच्च जैसी सामग्री शामिल है। क्रोमियम उच्च निकल और क्रोमियम मिश्र धातु, सीके 20 सामग्री, और अन्य।
फिन विवरण के संबंध में, फिन की मोटाई 0.8 मिमी से 4 मिमी तक होती है, फिन की ऊंचाई 0.25" (6.35 मिमी) से 1.5" (38 मिमी) तक होती है, और फिन घनत्व 43 फिन प्रति मीटर से 287 फिन प्रति मीटर तक होता है।पंखों के लिए उपयोग की जाने वाली सामग्री कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, अपक्षय स्टील, डुप्लेक्स स्टील और इनकोलॉय हैं।
त्वरित कोटेशन प्राप्त करने के लिए, कृपया निम्नलिखित जानकारी प्रदान करें: टुकड़ों की संख्या, व्यास, मोटाई, लंबाई और सामग्री सहित बेस ट्यूब विनिर्देश;सामग्री, प्रकार (ठोस या दाँतेदार), ऊंचाई, मोटाई, रिक्ति, पंख की लंबाई और बिना पंख वाले अनुभाग सहित पंख विनिर्देश;और कोई आवश्यक वेल्ड तैयारी विवरण।इसके अतिरिक्त, वांछित डिलीवरी अवधि निर्दिष्ट करें।
परिचय:
हाई फ़्रीक्वेंसी वेल्डिंग (HFW) ASTM A335 P9 स्टडेड ट्यूब के साथ हेलिकल सॉलिड फिनड ट्यूब उच्च गुणवत्ता वाले, टिकाऊ और बहुमुखी उत्पाद हैं जो विभिन्न औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं।ट्यूबों की विशेषता उनके असाधारण भौतिक गुणों से है, जो उन्हें चुनौतीपूर्ण वातावरण और मांग वाली स्थितियों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है।
उत्पाद की विशेषताएँ:
1. सामग्री: हेलिकल सॉलिड फिनड ट्यूब एएसटीएम ए335 पी9 सामग्री से बने होते हैं, जो एक उच्च श्रेणी का मिश्र धातु इस्पात है जो अपने उत्कृष्ट यांत्रिक गुणों, संक्षारण प्रतिरोध और उच्च तापमान प्रतिरोध के लिए जाना जाता है।इस सामग्री का उपयोग अत्यधिक परिचालन स्थितियों के तहत ट्यूबों की स्थायित्व और प्रदर्शन सुनिश्चित करता है।
2. उच्च आवृत्ति वेल्डिंग (एचएफडब्ल्यू): ट्यूब उच्च आवृत्ति वेल्डिंग तकनीकों का उपयोग करती हैं, जो बेहतर बंधन शक्ति, वेल्ड अखंडता और स्थिरता प्रदान करती हैं।यह वेल्डिंग प्रक्रिया फिनड और बेस ट्यूब के बीच एक निर्बाध कनेक्शन सुनिश्चित करती है, जिससे ट्यूबों का समग्र प्रदर्शन और विश्वसनीयता बढ़ती है।

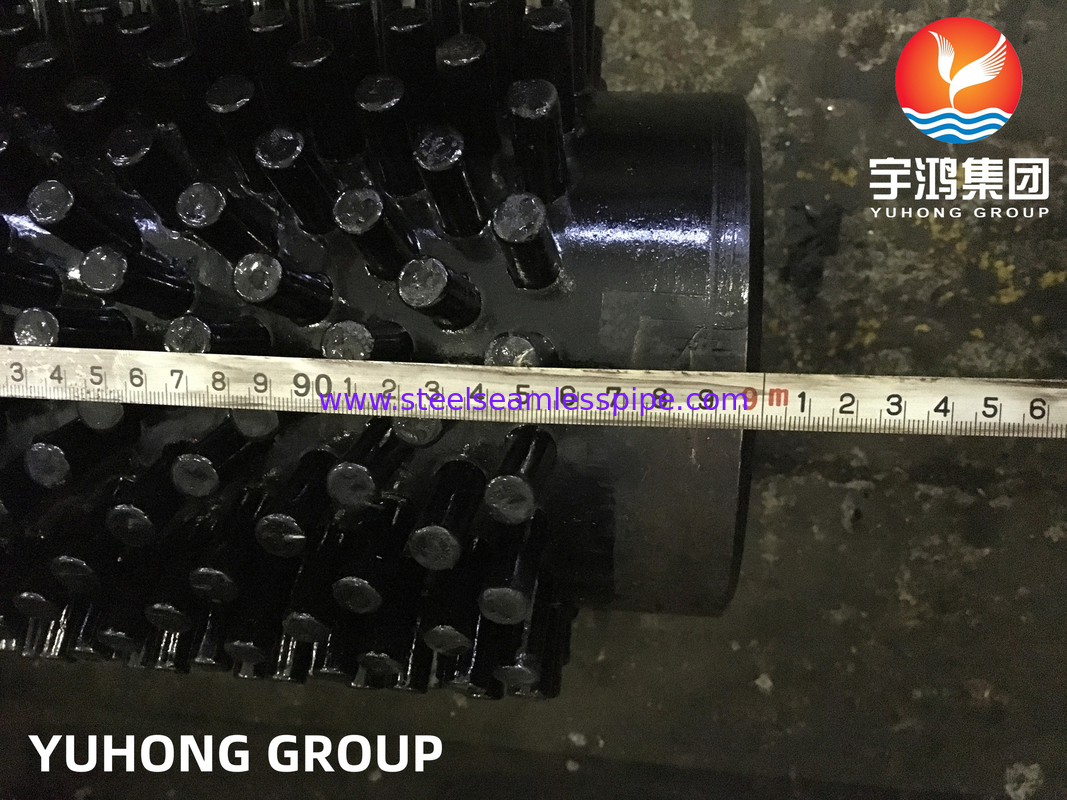

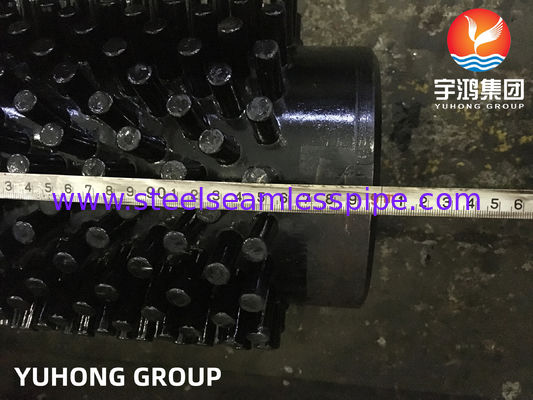

3. स्टडेड ट्यूब डिज़ाइन: स्टडेड ट्यूब डिज़ाइन बेहतर गर्मी हस्तांतरण दक्षता की सुविधा प्रदान करता है।ट्यूबों की बाहरी सतह पर मौजूद स्टड समग्र ताप हस्तांतरण क्षेत्र को बढ़ाते हैं और बढ़ी हुई तापीय चालकता को बढ़ावा देते हैं।यह डिज़ाइन सुविधा कुशल ताप विनिमय की अनुमति देती है, जिससे ट्यूब उन अनुप्रयोगों के लिए उपयुक्त हो जाती हैं जहां सटीक तापमान नियंत्रण की आवश्यकता होती है।
अनुप्रयोग:
उच्च आवृत्ति वेल्डिंग (एचएफडब्ल्यू) एएसटीएम ए335 पी9 स्टडेड ट्यूब के साथ हेलिकल सॉलिड फिनड ट्यूब का उद्योगों और प्रक्रियाओं की एक विस्तृत श्रृंखला में अनुप्रयोग मिलता है, जिनमें शामिल हैं, लेकिन इन्हीं तक सीमित नहीं हैं:
1. पेट्रोकेमिकल उद्योग: तेल रिफाइनरियों, रासायनिक संयंत्रों और पेट्रोकेमिकल परिसरों में कुशल गर्मी हस्तांतरण के लिए ट्यूबों का उपयोग आमतौर पर हीट एक्सचेंजर्स, बॉयलर और कंडेनसर में किया जाता है।
2. बिजली उत्पादन: ये ट्यूब बिजली संयंत्रों में महत्वपूर्ण भूमिका निभाते हैं, बॉयलर, सुपरहीटर्स और हीट रिकवरी स्टीम जनरेटर (एचआरएसजी) में गर्मी के कुशल हस्तांतरण में सहायता करते हैं।
3. प्रक्रिया उद्योग: ट्यूबों का व्यापक रूप से खाद्य प्रसंस्करण, फार्मास्यूटिकल्स, और लुगदी और कागज जैसे विभिन्न प्रक्रिया उद्योगों में उपयोग किया जाता है, जहां तापमान नियंत्रण और गर्मी हस्तांतरण महत्वपूर्ण है।
मेज:
तालिका उच्च आवृत्ति वेल्डिंग (एचएफडब्ल्यू) एएसटीएम ए335 पी9 स्टडेड ट्यूब और पारंपरिक फिनड ट्यूब के साथ हेलिकल सॉलिड फिनड ट्यूब के बीच प्रमुख विशेषताओं की तुलना प्रदान करती है।
कीवर्ड: फिन ट्यूब, फिनड ट्यूब, फिनड पाइप, हेलिकल फिनड ट्यूब
* ये सबसे आम फिन/ट्यूब पैटर्न हैं।हमारे पास 20 से अधिक विभिन्न प्लेट फिन और ट्यूब संयोजन हैं।मुझसे संपर्क करेंअधिक जानकारी और विकल्पों के लिए. | ||
पेचदार पंख सतह (ट्यूब ओडी - ट्यूब पर उपलब्ध हेलिकल फिन ऊंचाई) |
||
5/8″ – 3/8″, 1/2″ और 7/16″ | 1″ - 3/8″, 1/2″ , 7/16″ और 5/8″ | 1 1/4″ – 3/8″, 1/2″ , 7/16″ और 5/8″ |
15.875 मिमी - 9.525 मिमी, 12.7 मिमी और 11.113 मिमी | 25.4 मिमी - 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी | 31.75 मिमी - 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
|
