युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम A213 TP304 |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | NEGOTIABLE |
| पैकेजिंग विवरण: | प्लाई- वुडन केस/प्लास्टिक बैग/प्लास्टिक कैप |
| प्रसव के समय: | 20-70 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध के अनुसार |
| सामग्री: | एएसटीएम A213 TP304 | फिन सामग्री: | अल या Cu |
|---|

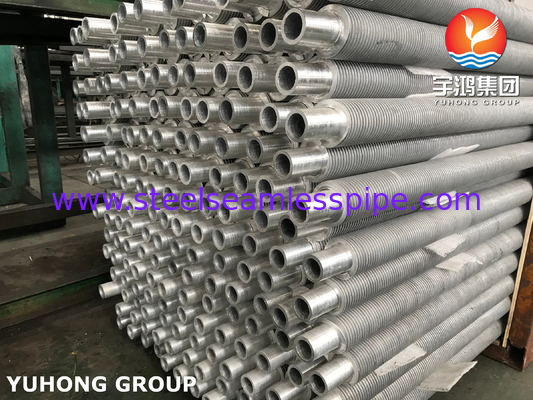

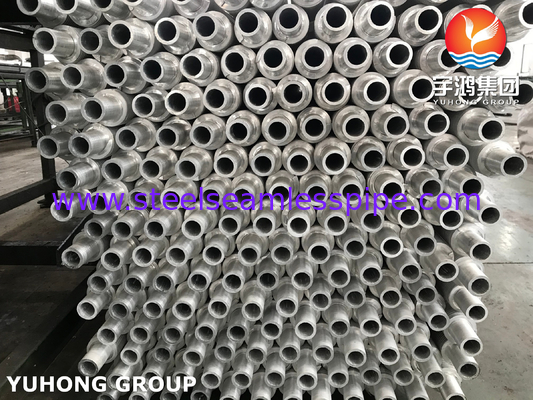

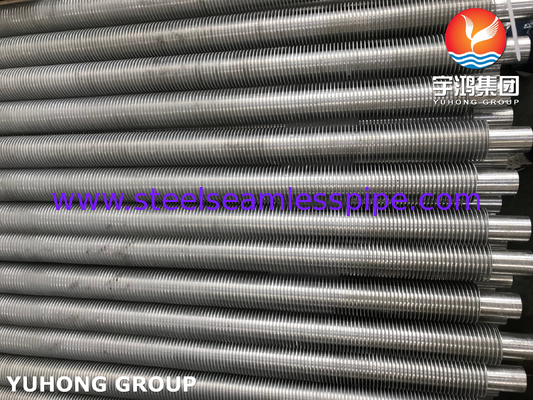

ASME SA213 TP304 इकोनोमाइज़र के लिए एक्सट्रूडेड फिन ट्यूब+ अल फिन
अवलोकन
स्टील-एल्यूमीनियम एक्सट्रूडेड टाइप फिनड ट्यूब एक प्रकार की फिनड ट्यूब है जिसे बाईमेटेलिक मिश्रित प्रक्रिया के माध्यम से एल्यूमीनियम और स्टील ट्यूब के संयोजन से निर्मित किया जाता है।फिर यांत्रिक कोल्ड रोलिंग के माध्यम से पंखों का निर्माण किया जाता है।
दो प्रमुख प्रकार के फिनड ट्यूब उपलब्ध हैं: एकल धातु ट्यूब (जिसे मोनो मेटालिक फिन ट्यूब के रूप में भी जाना जाता है) और बाईमेटेलिक ट्यूब (कम्पोजिट एक्सट्रूडेड फिन ट्यूब)।एकल धातु ट्यूब तांबे, एल्यूमीनियम या तांबे निकल से बने होते हैं।दूसरी ओर, द्विधातु ट्यूबों में एक कोर ट्यूब होती है जो कठोर सामग्री से बनी होती है।दोनों ट्यूबों के बीच एक कड़ा बंधन और अच्छा थर्मल संपर्क सुनिश्चित करने के लिए बाहरी ट्यूब को कोर ट्यूब पर घुमाया जाता है।
फ़िनड ट्यूब के कई फायदे हैं, जिनमें जकड़न, कम गर्मी प्रतिरोध, अच्छा गर्मी हस्तांतरण प्रदर्शन, उच्च शक्ति, न्यूनतम प्रवाह हानि, मजबूत संक्षारण प्रतिरोध और विरूपण के प्रतिरोध शामिल हैं।ठंड और गर्मी दोनों स्थितियों में इसका जीवनकाल लंबा होता है।समग्र रोलिंग फिन चिकना है और इसमें कोई गड़गड़ाहट नहीं है, जिससे इसे साफ करना आसान हो जाता है।हीटिंग और एयर कंडीशनिंग इंजीनियरिंग के दौरान पंख की सतह को आसानी से गीला और पानी से ठंडा किया जा सकता है।शुष्क और गर्म स्थितियों में, पंख की सतह को एनोडाइजिंग के साथ इलाज किया जाता है, जिसके परिणामस्वरूप सतह के क्षरण को प्रभावी ढंग से रोकने के साथ-साथ एक सुंदर रंग और चमक मिलती है।
एल्युमीनियम रोलिंग फिनड ट्यूब पूरी एल्युमीनियम ट्यूब को रोल करके बनाई जाती है।यह संपर्क रहित थर्मल प्रतिरोध, उच्च शक्ति, थर्मल शॉक और यांत्रिक झटके के प्रतिरोध, अच्छा थर्मल प्रदर्शन और काफी विस्तार गर्मी हस्तांतरण सतह जैसे फायदे प्रदान करता है।इस प्रकार की फिनड ट्यूब का उपयोग करने वाले हीट एक्सचेंजर्स स्ट्रिंग या प्लेट फिनड ट्यूब से बेहतर प्रदर्शन करते हैं।
निकला हुआदाँतेदार पंखों वाली नलीआकार और सामग्री:
| बाहर निकाली गई दाँतेदार पंखों वाली ट्यूब आकार और सामग्री | ||
| ट्यूब आयुध डिपो | 10~51 (मिमी) | 0.4"~2" |
| ट्यूब वॉल Thk | 1.65~3.0 (मिमी) | 0.065"~0.118" |
| ट्यूब की लंबाई | ≤18,500 (मिमी) | ≤60.7 फीट |
| फिन थक | 0.3~1.2 (मिमी) | 0.012"~0.047" |
| फिन ऊंचाई | 5~16 (मिमी) | 0.2"~0.63" |
| फिन पिच | 100~555 (मिमी) | 3~14 एफपीआई |
| दाँतेदार | 12या 24 | 12 या 24 |
| फिन प्रकार | निकला हुआ | |
| सामग्री संयोजन | ||
| फिन सामग्री | एल्यूमिनियम (सबसे आम ग्रेड: Alu.1100, Alu.1060, Alu. 6063) | |
| ताँबा | ||
| ट्यूब सामग्री | सीएस (सबसे सामान्य ग्रेड: A179, A192, SA210 GrA1/C, A106 Gr B ) | |
| एसएस (सबसे आम ग्रेड: टीपी304, 316, 321, 347,ए789) | ||
| तांबा (सबसे आम ग्रेड: UNS12200,14200, 70600, CuNi70/30, CuNi 90/10) | ||
| टाइटेनियम (सबसे आम ग्रेड: B338Gr2) | ||
| लागू तापमान | 300°C | |
| सेवा का प्रकार |
मध्यम तापमान, गंभीर वायुमंडलीय संक्षारक वातावरण। |
|
एक्सट्रूडेड फिन ट्यूब का अनुप्रयोग
1. हीट पाइप: इन ट्यूबों का उपयोग एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग) अनुप्रयोगों में एयर-टू-एयर हीट एक्सचेंजर्स के लिए हीट पाइप सिस्टम में किया जाता है।
2. वायु निरार्द्रीकरण: वायु निरार्द्रीकरण प्रक्रियाओं के लिए वायु उपचार संयंत्रों में एक्सट्रूडेड दाँतेदार पंखों वाली ट्यूबों का उपयोग किया जाता है।
3. ऊर्जा पुनर्प्राप्ति: इनका उपयोग ऊर्जा पुनर्प्राप्ति उद्देश्यों के लिए वायु निकास प्रणालियों में भी किया जाता है।
4. एयर कूलर: इन ट्यूबों का उपयोग एयर कूलर में किया जाता है, जो हवा को ठंडा करने के लिए हीट एक्सचेंजर होते हैं।
5. एयर प्रीहीटर्स: वे एयर प्रीहीटर्स में पाए जा सकते हैं, जिनका उपयोग दहन प्रणाली में प्रवेश करने से पहले हवा को गर्म करने के लिए किया जाता है।
6. चार्ज एयर चिलर: चार्ज एयर चिलर में एक्सट्रूडेड दाँतेदार पंखों वाली ट्यूबों का उपयोग किया जाता है, जो आंतरिक दहन इंजन में टर्बोचार्जर द्वारा संपीड़ित हवा को ठंडा करते हैं।
7. कंडेनसर: इन ट्यूबों का उपयोग कंडेनसर में किया जाता है, जो हीट एक्सचेंजर्स होते हैं जिनका उपयोग किसी पदार्थ को गैसीय अवस्था से तरल अवस्था में संघनित करने के लिए किया जाता है।
8. बाष्पीकरणकर्ता: वे बाष्पीकरणकर्ताओं में पाए जा सकते हैं, जो हीट एक्सचेंजर्स हैं जिनका उपयोग तरल को गैसीय अवस्था में परिवर्तित करने के लिए किया जाता है।
9. द्रव कूलर: द्रव कूलर में एक्सट्रूडेड दाँतेदार पंखों वाली ट्यूबों का उपयोग किया जाता है, जो औद्योगिक प्रक्रियाओं में विभिन्न तरल पदार्थों को ठंडा करते हैं।
10. गैस कूलर: वे गैस कूलर में पाए जा सकते हैं, जिनका उपयोग विभिन्न अनुप्रयोगों में गैसों को ठंडा करने के लिए किया जाता है।
11. तेल कूलर: इन ट्यूबों का उपयोग तेल कूलर में किया जाता है, जिनका उपयोग इंजन या हाइड्रोलिक सिस्टम में तेल को ठंडा करने के लिए किया जाता है।
12. रेडिएटर: रेडिएटर्स में एक्सट्रूडेड दाँतेदार पंख वाली ट्यूबों का भी उपयोग किया जाता है, जो आंतरिक दहन इंजनों को ठंडा करने के लिए उपयोग किए जाने वाले हीट एक्सचेंजर्स हैं।
13. प्रशीतन: इन्हें शीतलन प्रयोजनों के लिए प्रशीतन प्रणालियों में पाया जा सकता है।
14. भाप से हवा तक हीट एक्सचेंजर्स: इन ट्यूबों का उपयोग भाप से हवा तक हीट एक्सचेंजर्स में किया जाता है, जो भाप से हवा में गर्मी स्थानांतरित करते हैं।
यद्यपि उपयोग की जाने वाली एल्यूमीनियम की बढ़ी हुई मात्रा (लगभग 40%) और विनिर्माण के दौरान अतिरिक्त श्रम के कारण अन्य फिन प्रकारों की तुलना में एक्सट्रूडेड दाँतेदार पंख वाली ट्यूब अधिक महंगी हो सकती हैं, लेकिन कम होने पर इस लागत की भरपाई की जा सकती है।
