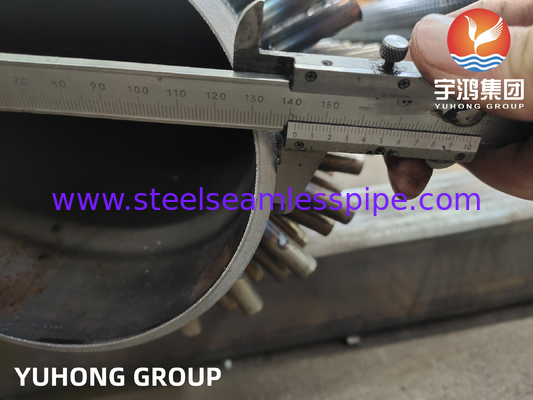

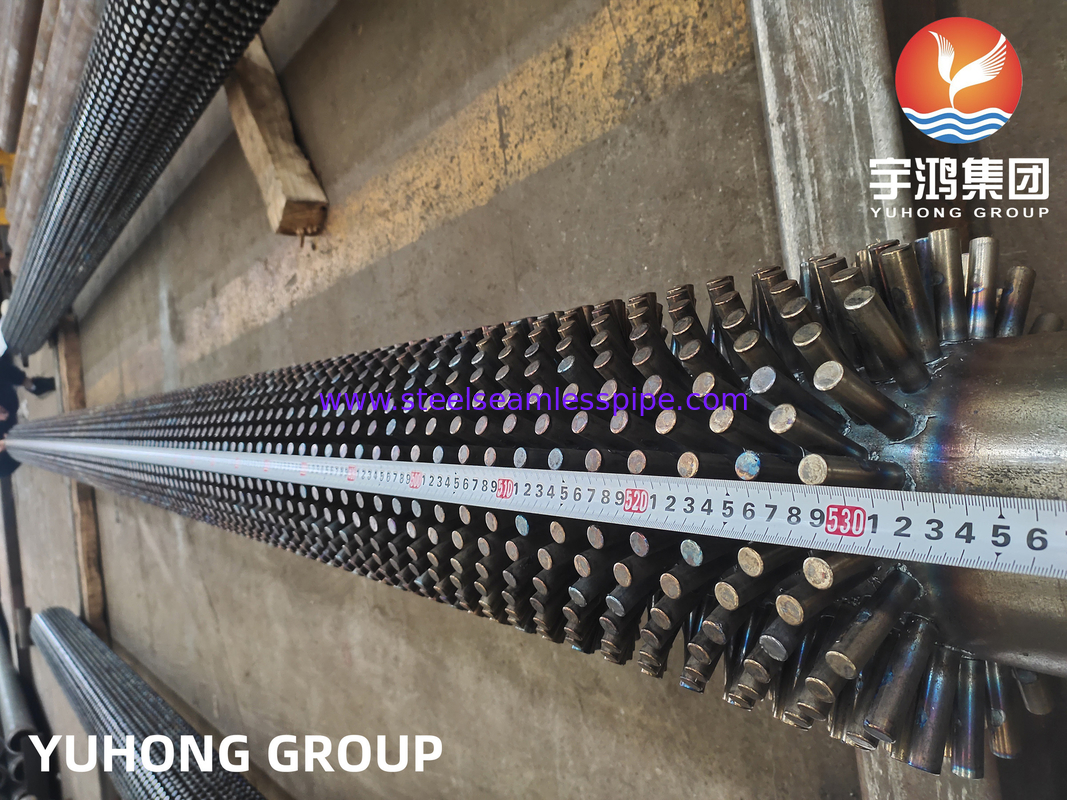

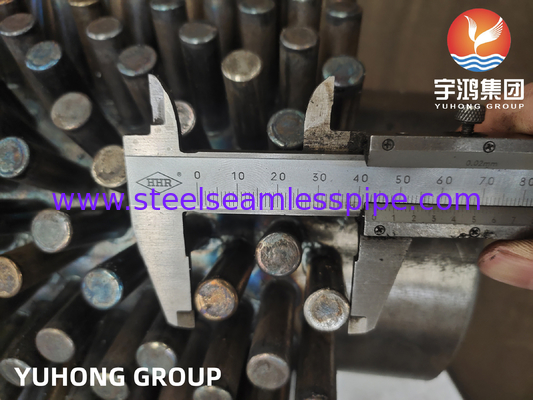

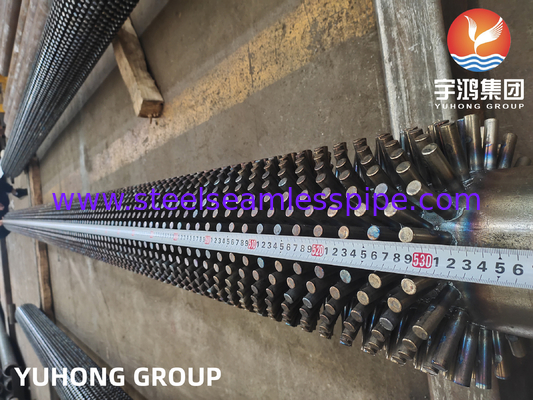

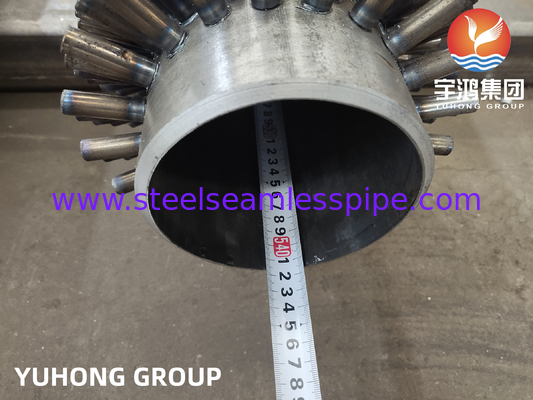

उच्च तापमान सेवा के लिए 11Cr स्टड ट्यूब के साथ ASTM A335 P9

उच्च तापमान सेवा के लिए 11Cr स्टड ट्यूब के साथ ASTM A335 P9

विवरण


स्टड ट्यूब को स्टड ट्यूब भी कहा जाता है। पेट्रोकेमिकल उद्योग में, स्टड ट्यूब के अनुप्रयोगों की एक विस्तृत श्रृंखला है। विशेष रूप से ट्यूबलर हीटिंग फर्नेस के संवहन कक्ष में, स्टड ट्यूब के साथ, स्टड ट्यूब का उपयोग किया जाता है।ट्यूब के बाहर गर्मी हस्तांतरण प्रभाव को मजबूत करने के लिए, हीट ट्रांसफर तत्व अक्सर स्टड ट्यूब का उपयोग करता है।
स्टड ट्यूब धुआं गैस पक्ष के गर्मी हस्तांतरण गुणांक में सुधार कर सकते हैं, स्टड ट्यूब क्षेत्र प्रकाश ट्यूब की तुलना में 2 से 3 गुना है,और एक ही गर्मी तीव्रता के रूप में विकिरण के कारण उचित डिजाइन के तहत प्राप्त किया जा सकता हैकंपनी के स्टड ट्यूब उपकरण प्रतिरोध वेल्डिंग को अपनाते हैं, वेल्डिंग प्रक्रिया पीएलसी कार्यक्रम नियंत्रण, फीड मोटर और सूचकांक उपयोग सर्वो मोटर को अपनाती है,मानव-मशीन इंटरफ़ेस की संख्या सेट कर सकते हैं कीलों, उत्पाद की गुणवत्ता और सटीकता सुनिश्चित करने के लिए प्रक्रिया आवश्यकताओं के अनुसार सूचकांक पैरामीटर और मुआवजा गुणांक।
स्टड ट्यूब वर्धित हीट एक्सचेंज तत्व स्टड ट्यूब स्वचालित वेल्डिंग मशीन द्वारा स्टील पाइप की सतह पर बेलनाकार आकारों की एक श्रृंखला द्वारा वेल्डेड है, जिसकी विशेषता हैः

1, वर्ग परिपत्र इक्विपार्टिशन व्यवस्था वेल्डिंग 2, हेक्सागोनल परिपत्र इक्विपार्टिशन व्यवस्था वेल्डिंग
पारंपरिक स्टड ट्यूब निर्माण प्रक्रिया की तुलना में, वर्ग प्रकार और हेक्सागोनल स्टड ट्यूब एक बार बनाने के बाद वेल्डिंग द्वारा हीट एक्सचेंज तत्व को मजबूत करती है,वेल्डिंग के बाद उपकरण के जबरन खिंचाव मोल्डिंग के बाद वेल्डिंग स्टड गिरने की घटना को बदलना, जो वेल्डिंग सुई की वेल्डिंग को अधिक दृढ़ बनाता है और वेल्डिंग सुई गिरना आसान नहीं है। वेल्डिंग स्टड, व्यास, लंबाई, अनुदैर्ध्य अंतराल,परिधि वेल्डिंग studded की संख्या और वेल्डिंग studded के कोण सभी कारक हैं जो studded ट्यूब के गर्मी हस्तांतरण को प्रभावित करते हैं.
इसलिए इसे अधिक व्यावहारिक रूप से लागू करने के लिए व्यापक और व्यवस्थित रूप से विचार किया जाना चाहिए।वेल्डेड और स्टड ट्यूबों के वर्ग और हेक्सागोनल परिपत्र समान रूप से विभाजित व्यवस्था का उपयोग एक बड़ा विस्तार सतह है, और स्टड ट्यूब तरल पदार्थ पर एक परेशान प्रभाव है, जो काफी गर्मी हस्तांतरण गुणांक में सुधार कर सकते हैं, विशेष रूप से उच्च चिपचिपाहट तेल के लिए उपयुक्त है,भारी तेल और अन्य मीडिया गर्मी हस्तांतरण अवसरों को बढ़ाने के लिए.
उत्पाद की विशेषताएं

1एक नए प्रकार के बढ़े हुए गर्मी हस्तांतरण तत्व के रूप में, सुई ट्यूब का मुख्य लाभ थर्मल प्रतिरोध को कम करना और गर्मी हस्तांतरण गुणांक में काफी सुधार करना है।

2चूंकि सुई ट्यूब की सुई सहायता एक कंटिलिवर संरचना है, इसलिए सुई सहायता हवा के प्रवाह के प्रभाव में कंपन करती है, जिससे सुई को जमा करना मुश्किल हो जाता है;धूम्रपान गैस के मजबूत प्राथमिक प्रवाह के साथ जोड़ा, सुई ट्यूब हीट एक्सचेंजर तत्व में एक मजबूत स्व-सफाई क्षमता है।

3स्टड ट्यूब में कॉम्पैक्ट संरचना, प्रति यूनिट हीट एक्सचेंज कम धातु की खपत, छोटा आकार और छोटा पदचिह्न होता है।वर्ग के आकार और हेक्सागोनल स्टड ट्यूब हीट ट्रांसफर तत्वों अच्छा गर्मी हस्तांतरण प्रदर्शन के फायदे हैं, कम राख संचय, छोटी मात्रा, आदि, और गर्मी हस्तांतरण और ऊर्जा बचत परियोजनाओं में व्यापक अनुप्रयोग संभावनाएं हैं।




आवेदन

पेट्रोकेमिकल और तेल शोधन उद्योग
तरल पदार्थयुक्त बिस्तर रिएक्टर
हाइड्रोजन रिएक्टर
बिजली और ऊर्जा उद्योग
सर्कुलेटिंग फ्लुइडिज़ेड बेड बॉयलर
कोयला गैसिएटर
रासायनिक और धातु उद्योग
उच्च तापमान रिएक्टर
अपशिष्ट ताप वसूली प्रणाली
समुद्री और जहाज इंजीनियरिंग
डेलिनेशन वाष्पीकरण
