| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम ए335 पी9 मिश्र धातु इस्पात दाँतेदार फिनआरएफ ट्यूब |
| न्यूनतम आदेश मात्रा: | 1000 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुड केस / आयरन केस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| उत्पाद का नाम: | फिनेड ट्यूब | मातृ: | कोई भी सामग्री संयोजन जिसे आर्क वेल्ड किया जा सकता है |
|---|---|---|---|
| वेल्ड प्रक्रिया: | जीएमएडब्ल्यू | ट्यूब का आकार: | 1.00″ से 12.75″ बाहरी व्यास |
| फिन की ऊंचाई: | 0.375″ से 1.25″ | फिन पिच: | 1 से 7 फिन प्रति इंच |
| फिन मोटाई: | 20ga (.035″) से 16ga (.060″) | फिन खंड चौड़ाई: | 5/32″ या 5/16″ |
| आवेदन: | हीट एक्सचेंजर, बॉयलर, प्राकृतिक गैस उपचार, आदि। | ||
| प्रमुखता देना: | हीट एक्सचेंजर दाँतेदार फिनड ट्यूब,पी9 दाँतेदार फिनड ट्यूब |
||

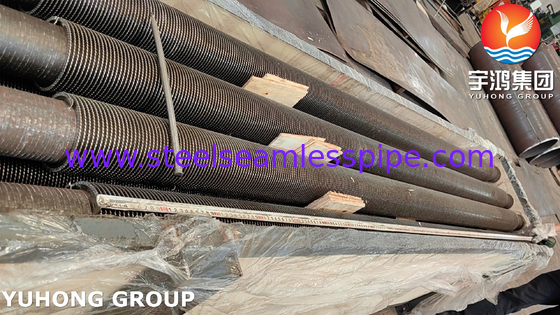

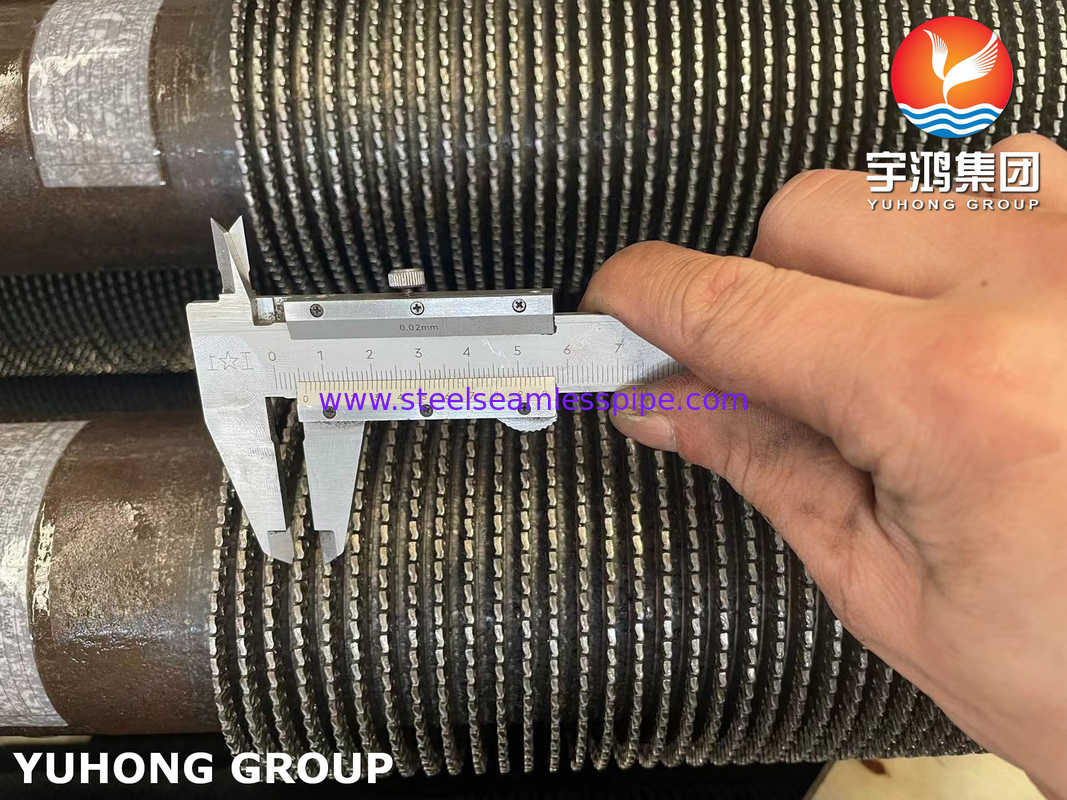

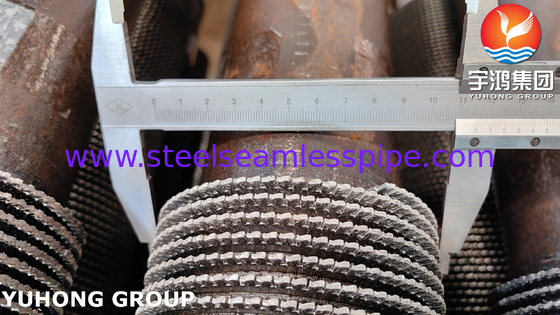

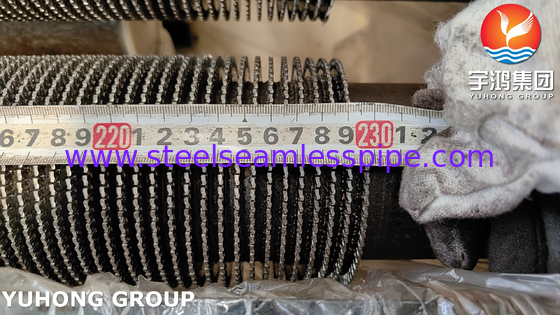

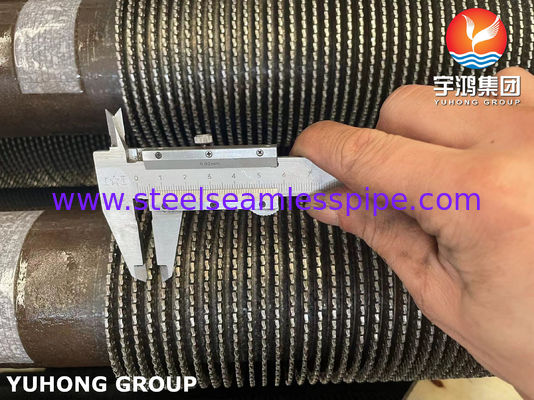

सर्गेटेड फिनट्यूब, एएसटीएम ए 335 पी 9 मिश्र धातु स्टील पाइप हीट एक्सचेंजर के लिए 11Cr फिन के साथ
दागदार पंख वाले ट्यूबों में पंख होते हैं जो चिकने नहीं होते हैं, बल्कि एक दागदार या दागदार प्रोफ़ाइल होते हैं। वे ट्यूब के चारों ओर एक हेलिकल पैटर्न में व्यवस्थित होते हैं,अधिक कुशल गर्मी विनिमय की अनुमति देता है, विशेष रूप से गैस या तरल शामिल अनुप्रयोगों में उच्च आवृत्ति वेल्डिंग विधि अतिरिक्त सामग्रियों की आवश्यकता के बिना ट्यूब पर पंखों को संलग्न करने के लिए प्रयोग किया जाता है,द्रव प्रवाह में उथल-पुथल पैदा करके गर्मी हस्तांतरण को बढ़ाना, जिसके परिणामस्वरूप उच्च गर्मी हस्तांतरण गुणांक है जबकि प्रवाह प्रतिरोध को भी कम करता है। कार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु स्टील जैसी सामग्रियों से बना है,जो अलग-अलग उपयोग के वातावरण पर निर्भर हैं.
| युहोंग समूह के वेल्डेड हेलिकल सेरेटेड फिनेड ट्यूब | |
| वेल्ड प्रक्रिया | जीएमएडब्ल्यू |
| ट्यूब/पाइप का आकार | 1.00′′ से 12.75′′ बाहरी व्यास तक |
| पंखुड़ी की ऊंचाई | 0.375′′ से 1.25′′ तक |
| पंख खंड की चौड़ाई | 5/32′′ या 5/16′′ |
| पंख की मोटाई | 20ga (.035") से 16ga (.060") |
| फिन पिच | 1 से 7 पंख प्रति इंच |
| सामग्री | कोई भी सामग्री संयोजन जिसे आर्क वेल्डेड किया जा सकता है |
| ट्यूब की लंबाई | कोई व्यावहारिक सीमा नहीं |
वेल्डेड ठोस पंख वाले ट्यूबों और वेल्डेड दागदार पंख वाले ट्यूबों में क्या अंतर है?
इनके बीच मुख्य अंतर पंखों के डिजाइन में है।
1वेल्डेड ठोस पंख वाले ट्यूबों में पंख होते हैं जो ट्यूब की लंबाई के साथ ठोस और निरंतर होते हैं। ये पंख गर्मी हस्तांतरण के लिए एक बड़ा सतह क्षेत्र प्रदान करते हैं,जो हीट एक्सचेंजर की दक्षता में सुधार कर सकता हैहालांकि, ठोस पंखों से दागदार पंखों की तुलना में दबाव में अधिक गिरावट आ सकती है।
2. वेल्डेड दागदार पंख वाले ट्यूबों में पंख होते हैं जो उनकी लंबाई के साथ दागदार या नाखून होते हैं। ये दाग सीमा परत को तोड़ने और गर्मी हस्तांतरण दक्षता में सुधार करने में मदद करते हैं।ठोस पंखों की तुलना में दागदार पंख भी कम दबाव की गिरावट प्रदान कर सकते हैं.
एचएफडब्ल्यू (उच्च आवृत्ति वेल्डिंग) हेलिकल सेरेटेड फिनड ट्यूबों के लाभों में शामिल हैंः
गर्मी हस्तांतरण दक्षता में सुधार: पंखों पर दागों से सीमा परत को बाधित करने और उथल-पुथल बढ़ाने में मदद मिलती है, जिससे गर्मी हस्तांतरण दक्षता में सुधार होता है।
कम दबाव गिरावटः दागों से पंख वाले ट्यूब में दबाव में गिरावट भी कम हो जाती है, जिसके परिणामस्वरूप ऊर्जा की बचत और सिस्टम के प्रदर्शन में सुधार हो सकता है।
टिकाऊ निर्माण: एचएफडब्ल्यू वेल्डिंग प्रक्रिया पंखों और बेस ट्यूब के बीच एक मजबूत और टिकाऊ बंधन बनाती है, जो उच्च तापमान और दबाव का सामना कर सकती है।
बहुमुखी प्रतिभाः एचएफडब्ल्यू हेलिकल सेरेटेड फिनड ट्यूबों का उपयोग बिजली उत्पादन, रासायनिक प्रसंस्करण और एचवीएसी सहित विभिन्न अनुप्रयोगों में किया जा सकता है, क्योंकि उनकी उच्च दक्षता और स्थायित्व है।
आवेदन
इन पंखों वाले ट्यूबों का उपयोग विभिन्न उद्योगों में किया जाता है जहां कुशल गर्मी हस्तांतरण महत्वपूर्ण है, जैसे कि बिजली संयंत्रों, रासायनिक प्रसंस्करण संयंत्रों, एचवीएसी प्रणालियों, प्रशीतन,और कई अन्य हीट एक्सचेंजर अनुप्रयोगों.
1बिजली संयंत्रों के लिए हीट एक्सचेंजर इकाइयां (इलेक्ट्रिक, परमाणु, थर्मल और भूतापीय बिजली संयंत्र);
2उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड);
3- पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग;
4खाद्य प्रसंस्करण और प्रशीतन उद्योग;
5- प्राकृतिक गैस उपचार;
