| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASME SA179 कार्बन स्टील एक्सट्रूडेड फिनड ट्यूब |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुड केस / आयरन केस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| उत्पाद का नाम: | एक्सट्रूडेड फिनेड ट्यूब | ट्यूब मानक: | ASTM A179, ASME SA179, ASTM A312, ASME SA312, ASTM A249, ASME SA249 |
|---|---|---|---|
| ट्यूब सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, डुप्लेक्स स्टील, निकल मिश्र धातु, कॉपर मिश्र धातु | फिन सामग्री: | AL1060, AL6063, AL1100, C12200, SS304, SS316l, SS409 आदि। |
| फिन पिच: | पीएफआई (फिन्स प्रति इंच), एफपीएम (फिन्स प्रति मीटर) | लम्बाई: | अनुकूलित कर सकते हैं |
| आवेदन: | हीट एक्सचेंजर, कंडेनसर, उद्योग उपकरण | ||
| प्रमुखता देना: | ASME SA179 कार्बन स्टील फिन ट्यूब,एक्सट्रूडेड फिन ट्यूब हीट एक्सचेंजर,एल्यूमीनियम फिन हीट एक्सचेंजर ट्यूब |
||

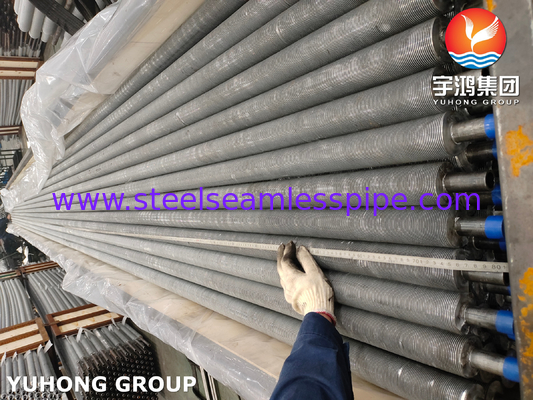

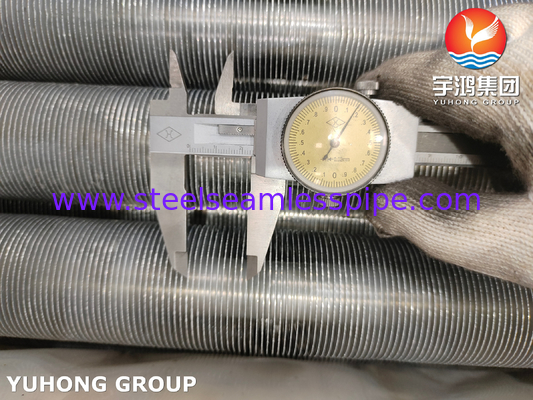

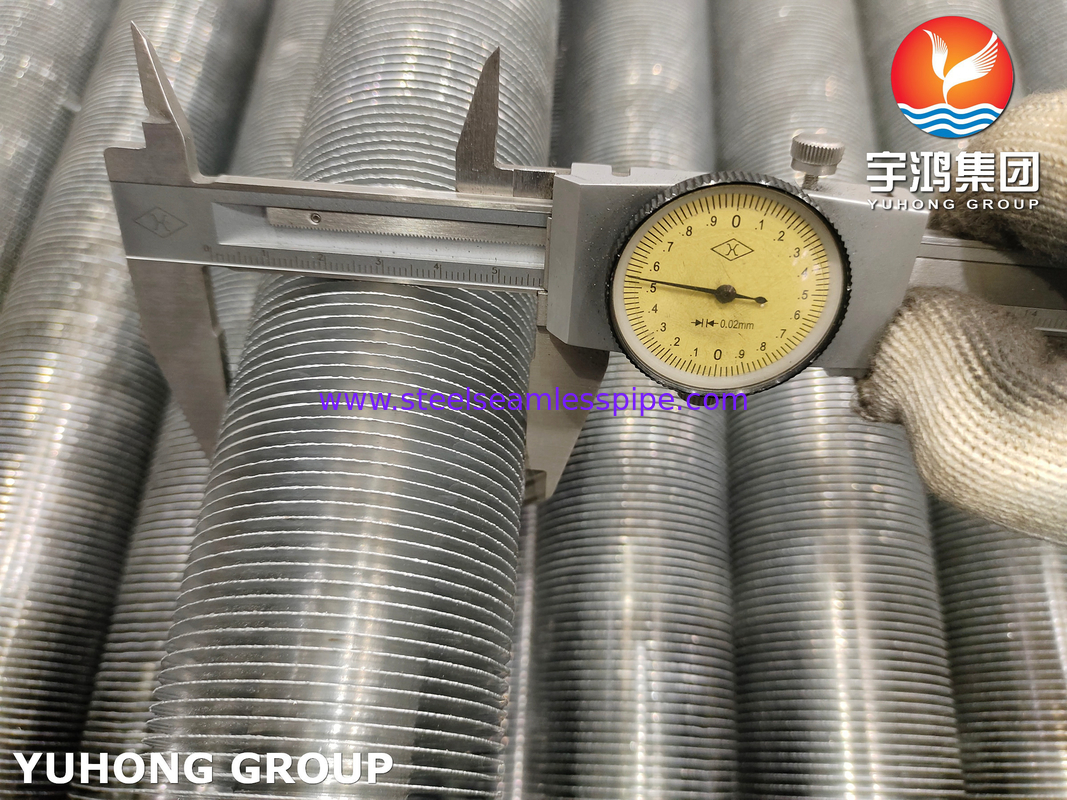

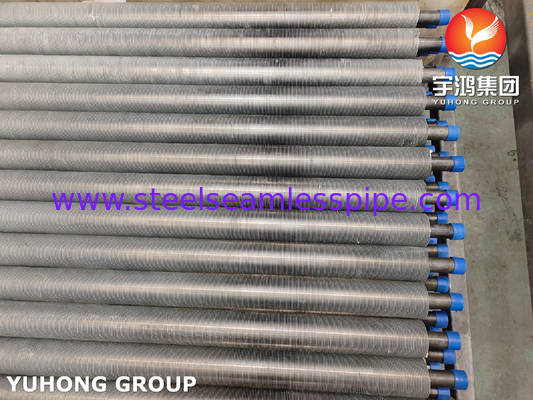

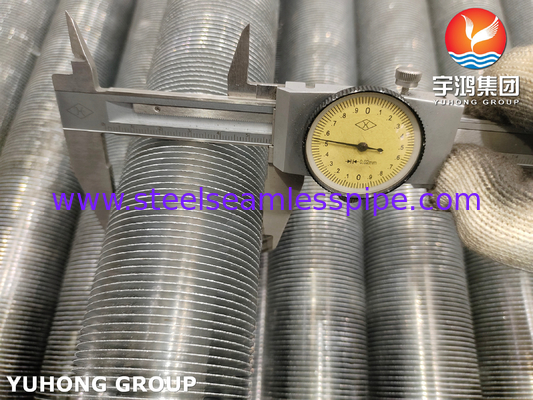

एएसटीएम / एएसटीएम SA179 कार्बन स्टील एक्सट्रूडेड फिनेड ट्यूब हीट ट्रांसफर ट्यूब
एक्सट्रूडेड फिन ट्यूबएक प्रकार की पंख वाली नली है जहां पंखों को एक एक्सट्रूज़न प्रक्रिया द्वारा नली में ही एकीकृत किया जाता है। इस विधि में उच्च शक्ति वाले एल्यूमीनियम या तांबे के मिश्र धातु को नली के साथ एक डाई के माध्यम से मजबूर करना शामिल है,प्रक्रिया में पंखों को आकार देनायह बेस ट्यूब और पंखों के बीच एक मजबूत बंधन बनाता है, जिसके परिणामस्वरूप उत्कृष्ट गर्मी हस्तांतरण दक्षता होती है।और विभिन्न गर्मी हस्तांतरण आवश्यकताओं के अनुरूप उच्च पंख विन्यासइन प्रकार के पंखुड़ी ट्यूबों का उपयोग आमतौर पर हवा से ठंडा हीट एक्सचेंजर, औद्योगिक बॉयलर, प्रशीतन प्रणाली और अन्य अनुप्रयोगों में किया जाता है जहां कुशल गर्मी हस्तांतरण महत्वपूर्ण है।
| नंगे ट्यूब विनिर्देश और सामग्री |
स्टेनलेस स्टील:
SUS316TB,SUS316HTB,SUS316HTB
|
| पंख सामग्री | AL1060, AL6063, AL1100, C12200, SS304, SS304L, SS316L, SS409 आदि |
| प्रकार | एक्सट्रूडेड फिन ट्यूब L/LL//KL फिन ट्यूब "जी" एम्बेडेड फिन ट्यूब निचला पंखुड़ी ट्यूब डबल "एल" फिन ट्यूब उच्च आवृत्ति वेल्डेड फिन ट्यूब एकीकृत पंखुड़ी ट्यूब... |
| प्रक्रिया | शीत खींच, शीत लुढ़का, निर्बाध पाइप या ट्यूब के लिए सटीक लुढ़का |
| समाप्त करना | रगड़ना और अचार करना, चमकदार रगड़ना, पॉलिश करना, जंग रोधी तेल, काली पेंटिंग |
| अंत | कटा हुआ छोर, सादा छोर, दोनों छोरों पर प्लास्टिक कैप |
| युहोंग ग्रुप फिन ट्यूब विनिर्देश | |||||
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार के पंखुड़ी ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6-10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6-2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8 से 30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1-5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25 से 38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25-63 | 8 से 30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8 से 30 | 5 ~ 30 | φ5-20 | |
एल्यूमीनियम पंखों का उपयोग क्यों करें?
ताप विनिमय अनुप्रयोग और संचालन के अनुसार, विभिन्न सामग्री हैं।
आम हैं एल्यूमीनियम, मिश्र धातु, तांबा, पीतल, निकल, टाइटेनियम, स्टेनलेस स्टील, कार्बन स्टील आदि, जिनमें से एल्यूमीनियम और मिश्र धातु का अधिकतर उपयोग किया जाता है।
फिन ट्यूब हीट एक्सचेंज के लिए बुनियादी प्रदर्शन अच्छी मिलाप क्षमता और ढालना क्षमता, उच्च यांत्रिक शक्ति, अच्छा संक्षारण प्रतिरोध और थर्मल चालकता के साथ होना चाहिए।,एल्यूमीनियम और मिश्र धातु भी विस्तार और उच्च तन्यता शक्ति कम तापमान में बढ़ जाती है में चित्रित कर रहे हैं। दुनिया भर में, विशेष रूप से कम तापमान और कॉम्पैक्ट गर्मी विनिमय के लिए,वे व्यापक रूप से लागू होते हैं.
एल्यूमीनियम की विशेषताएं:
1. कम घनत्व
मिश्र धातु और गर्मी उपचार के द्वारा, यह संरचनात्मक निर्माण इस्पात तक पहुंच सकता है। विभिन्न परिवहन के लिए उपयुक्त है, विशेष रूप से छोटे वाहन के लिए, वजन और खपत को कम करता है।
2अच्छी संक्षारण प्रतिरोधकता
जब कठोर परिस्थितियों में, एल्यूमीनियम से ऑक्साइड सामग्री गैर विषैले है। एल्यूमीनियम गर्मी विनिमय के साथ, कोई चिंता नहीं है कि हवा या तरल अंदर लंबे समय के बाद ऑक्साइड द्वारा नष्ट हो जाएगा।
3अच्छी ताप चालकता
विशेष रूप से विकिरण पंख, गर्मी हस्तांतरण वाष्पीकरण और संघनक के लिए उपयुक्त है।
4उच्च उपज और मरने के लिए प्रतिरोध.
इसे संसाधित करने और आकार देने में आसानी होती है।
आवेदन
एएसटीएम ए179 फिन ट्यूब का व्यापक रूप से पेट्रोलियम, रासायनिक, चिकित्सा, खाद्य, हल्के उद्योग, मशीनरी, उपकरण, औद्योगिक पाइपलाइन और यांत्रिक संरचना भागों आदि जैसे उद्योगों में उपयोग किया जाता है।
