| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसएमई SA213 |
| न्यूनतम आदेश मात्रा: | 1 टन |
|---|---|
| मूल्य: | 1-150000 USD |
| पैकेजिंग विवरण: | लोहे के फ्रेम के साथ पाली लकड़ी का मामला |
| प्रसव के समय: | 30-60 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 1500 टन / माह |
| उत्पाद: | फिन ट्यूब | प्रकार: | एचएफडब्ल्यू फिन ट्यूब |
|---|---|---|---|
| बेस ट्यूब मानक: | एएसएमई SA213 | आधार ट्यूब सामग्री: | टी 12 |
| फिन सामग्री: | कार्बन स्टील, स्टेनलेस स्टील, एल्यूमीनियम, आदि | फिन ट्यूब पैकिंग: | लोहे के फ्रेम के साथ पाली लकड़ी का मामला |

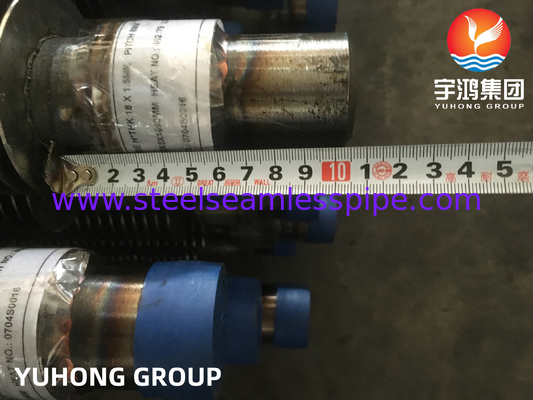

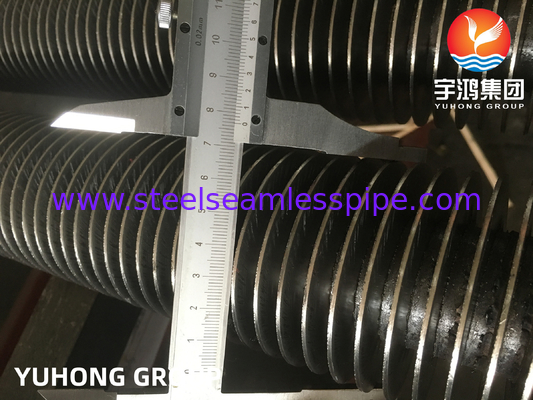

एएसएमई SA213 रेडिएटर के लिए सीमलेस T12 एचएफ वेल्डिंग फिनेड ट्यूब
युहोंग समूहउद्योग परियोजनाओं के प्रकार संभाल सकते हैं औरउद्योग में विभिन्न प्रकार के वेल्डिंग फिन ट्यूबों की आपूर्ति। हमारे सभी उत्पाद घरेलू स्रोत, विकसित और निर्मित हैं,इसका मतलब है कि हमारे ग्राहकों को अपने विशेष अनुप्रयोग के लिए आवश्यक उत्पादों तक तत्काल पहुंच हैऔर हम यह सुनिश्चित कर सकते हैं कि आपको उच्चतम गुणवत्ता और विनिर्माण मानकों के साथ उत्पाद और स्थानीय, चिंतित, ग्राहक सेवा उपस्थिति मिल सके।
यह पृष्ठ ASME SA213 TP12 उच्च आवृत्ति वेल्डेड (HFW फिन ट्यूब) के बारे में है, इसे ठोस प्रकार की फिन ट्यूब भी कहा जाता है,स्टील या स्टेनलेस स्टील स्ट्रिप या स्टील गोल पट्टी / रॉड सीधे पाइप / ट्यूब सतह पर वेल्डेड का उपयोग करें. और एचएफडब्ल्यू फिन ट्यूब नंगे ट्यूब की तुलना में गर्मी हस्तांतरण दक्षता में बहुत अधिक सुधार कर सकते हैं. बेस पाइप / ट्यूब के लिए पंखों के तंग वेल्डिंग के कारण,इन पंखों वाले ट्यूबों को अक्सर कंपन की स्थिति में इस्तेमाल किया जा सकता है.
एचएफडब्ल्यू फिन ट्यूब के कई प्रकार होते हैंः सेरेटेड फिन ट्यूब, फ्लैट फिन ट्यूब, स्टड फिन ट्यूब।वे कई अलग अलग उद्योगों में उपयोग किए जाते हैं। वे बहुत उच्च तापमान पर संभव उपयोग कर सकते हैं क्योंकि tपंख और बेस ट्यूब के बीच मजबूत कनेक्शन गर्मी तनाव, ऑक्सीकरण, जंग आदि के कारण पंख के ढीले होने से रोकता है।.हम युहोंग इन फिन ट्यूबों को 33 से अधिक वर्षों से बेचते हैं और 70 से अधिक देशों में बेचते हैं।
सामान्य विनिर्देश फिन ट्यूब
बेस पाइप ओ.डी.: 15.88-219.1 मिमी
पंखुड़ी की ऊंचाईः 6-50 मिमी
पंख की मोटाईः 0.3-3.0 मिमी
फिन पिचः ग्राहक के अनुरोध के अनुसार।
अंतः सादा अंत, घुमावदार अंत
दोनों पक्षों पर कोई पंख क्षेत्र नहींः ग्राहक के अनुरोध और ड्राइंग के रूप में
विभिन्न प्रकार के पंख वाले ट्यूबों के लिए विनिर्देश
| प्रकार | विवरण | बेस ट्यूब | पंखुड़ी विनिर्देश (मिमी) | ||
| ओवरडोज (मिमी) | फिन पिच | पंखुड़ी की ऊंचाई | पंखुड़ी मोटी | ||
| सम्मिलित | जी-प्रकार की पंखुड़ी नली | 16-63 | 2.1~5 | <17 | -0.4 |
| बाहर निकाला हुआ | एकल धातु संयोजन धातु | 8-51 | 1.6~10 | <17 | 0.2-0.4 |
| कम पंखुड़ी ट्यूब टी प्रकार पंखुड़ी ट्यूब | 10-38 | 0.6~2 | <1.6 | -0.3 | |
| बांस ट्यूब तरंग ट्यूब | 16-51 | 8.0~30 | <2.5 | / | |
| घाव | l/kl/ll प्रकार की फिन ट्यूब | 16-63 | 2.1~5 | <17 | -0.4 |
| स्ट्रिंग | स्ट्रिंग फिन ट्यूब | 25 से 38 | 2.1-3.5 | <20 | 0.2-0.5 |
| यू-प्रकार | यू प्रकार की नली | 16-38 | / | / | / |
| वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | 16-219 | 3 ~ 25 | 5 ~ 30 | 0.8-3 |
| एच/एचएच प्रकार की फिन ट्यूब | 25-63 | 8 से 30 | <200 | 1.5-3.5 | |
| स्टड फिन ट्यूब | 25-219 | 8 से 30 | 5 ~ 35 | φ5-20 | |
आधार पाइप/ट्यूब सामग्री:
1.स्टेनलेस स्टील:ASME SA213/ASTM A213, ASME SA249/A249,ASME SA312/A312
(TP304,304L,TP304H,TP310S,TP310H,TP316L,TP316H,TP316Ti,TP317,TP317L,TP321,TP321H,TP347,TP347H,TP904L)
2.डुप्लेक्स/सुपर डुप्लेक्स स्टील:ASME SA789/A789, ASME SA790/A790
(S31803, S32205, S32750, S31500, S32304, S32900)
3.कार्बन स्टील:ASME SA106/ASTM A106 Gr B, Gr C, ASME SA179/ASTM A179, ASME SA192/ASTM A192, ASTM A214, ASTM A210 Gr.A1, Gr.C.
4.मिश्र धातु इस्पात:
ASME SA213/ASTM A213 T1, T11, T12, T22, T23, T5, T9, T91, T92;
ASME SA335 /ASTM A335 P1, P11, P12, P22, P23, P5, P9, P91, P92, 16Mo3, 15Mo3, 13CrMo-4, 12Cr1MoVG
5.निकेल मिश्र धातु स्टीलःहेस्टेलॉय / इनकोनेल / शुद्ध निकेल / एनएस एलॉय / कॉपर एलॉय स्टील
पंख सामग्रीःमिश्र धातु स्टील, स्टेनलेस स्टील, कार्बन स्टील
पंख वाली नली की विशेषताएं
उच्च प्रदर्शन
आसान स्थापना
आसान स्थापना
कम स्थान की आवश्यकता
अनुकूलित सतह
प्रयोग की जाने वाली सर्वोत्तम तकनीक
कम ऊर्जा की खपत
विश्वसनीयता में वृद्धि
कम रखरखाव
उच्च यांत्रिक प्रतिरोध
कॉम्पैक्ट डिजाइन आदि
ASME SA213 ट्यूब का विवरण
ASME SA213यह विनिर्देश सीमलेस फेरीटिक और ऑस्टेनिटिक स्टील बॉयलर, सुपरहीटर और हीट एक्सचेंजर ट्यूबों को कवर करता है, जिन्हें ग्रेड T5, TP304 आदि के रूप में नामित किया गया है।या कंडेनसर ट्यूब और अन्य अनुप्रयोग.
रासायनिक संरचना (%) --MAX K11562
| ग्रेड | सी | एमएन | पी | सु | हाँ | सीआर | मो |
| टी12 | 0.05-0.15 | 0.3-0.61 | 0.025 | 0.025 | 0.5 | 0.8-1.25 | 0.44-0.65 |
यांत्रिक गुण K11562
| ग्रेड | तन्य शक्ति, मिनट | उपज शक्ति (0.2% ऑफसेट, मिनट) | लम्बाई | ब्रिनेल/विकर्स | रॉकवेल |
| टी12 | ksi-60,MPa-415 | ksi-32,MPa-220 | 30% | 163 HBW/170 HV | 85 HRB |
निरीक्षण और परीक्षण
| निरीक्षण और परीक्षणःजी-फिन; एल-फिन; एलएल-फिन; केएल-फिन; एक्सट्रूडेड-फिन-फिन ट्यूब | |||
| 1रासायनिक संरचना | |||
| 2यांत्रिक गुण | |||
| 3हाइड्रोस्टैटिक परीक्षण | |||
| 4पवन परीक्षण | |||
| 5बोरोस्कोपिक निरीक्षण | |||
| 6.Eddy वर्तमान परीक्षण | |||
| 7तन्यता परीक्षण (केवल द्विधातु ट्यूब के लिए) |
संबंधित उद्योग
1तेल / पेट्रोलियम उद्योग
2धातु उद्योग
3बिजली उद्योग
4प्रकाश उद्योग
5दवा उद्योग
6खाद्य उद्योग
7रासायनिक उद्योग
आवेदन
1बॉयलर (कल्डेरा)
2.इकोनॉमिज़र्स
3.फिन ट्यूब
4अपशिष्ट गर्मी की वसूली
5वायु कूलर / तेल कूलर / हाइड्रोजन कूलर / जनरेटर कूलर
6. एयर पेरहीटर / एयर कूलिंग हीट एक्सचेंजर / सुपर हीटर / फायर हीटर /एचआरएसजी
7हीट पाइप प्रौद्योगिकी
1टुकड़ों की संख्या।
2. बेस ट्यूब: व्यास, मोटाई, लंबाई और सामग्री विनिर्देश.
3पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतराल, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।
4- प्रसव की अवधि आवश्यक है।
