युहोंग होल्डिंग ग्रुप कं, लिमिटेड
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | YUHONG |
प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
मॉडल संख्या: | कार्बन स्टील यू बेंड फिन ट्यूब |
न्यूनतम आदेश मात्रा: | 500 किग्रा |
---|---|
पैकेजिंग विवरण: | प्लाईवुड का मामला, लोहे का मामला |
प्रसव के समय: | 7 दिन |
भुगतान शर्तें: | एल/सी, टी/टी |
प्रोडक्ट का नाम: | यू बेंड फिनेड ट्यूब | ट्यूब सामग्री:: | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात |
---|---|---|---|
एल्युमिनियम फिन: | अलू.1100, अलू.1060 | आयुध डिपो: | 20 मिमी से 219 मिमी |
डब्ल्यूटी: | 2 मिमी से 16 मिमी | लंबाई: | अनुकूलित कर सकते हैं |
प्रकार: | सीधे, यू बेंड | एनडीटी: | एचटी, ईटी, यूटी, पीटी |
आवेदन: | हीट एक्सचेंजर, बॉयलर, थर्मल ट्रांसफर उपकरण, आदि। | ||
प्रमुखता से दिखाना: | कार्बन स्टील फिनेड ट्यूब, यू शेप्ड एचएफडब्ल्यू ट्यूब |

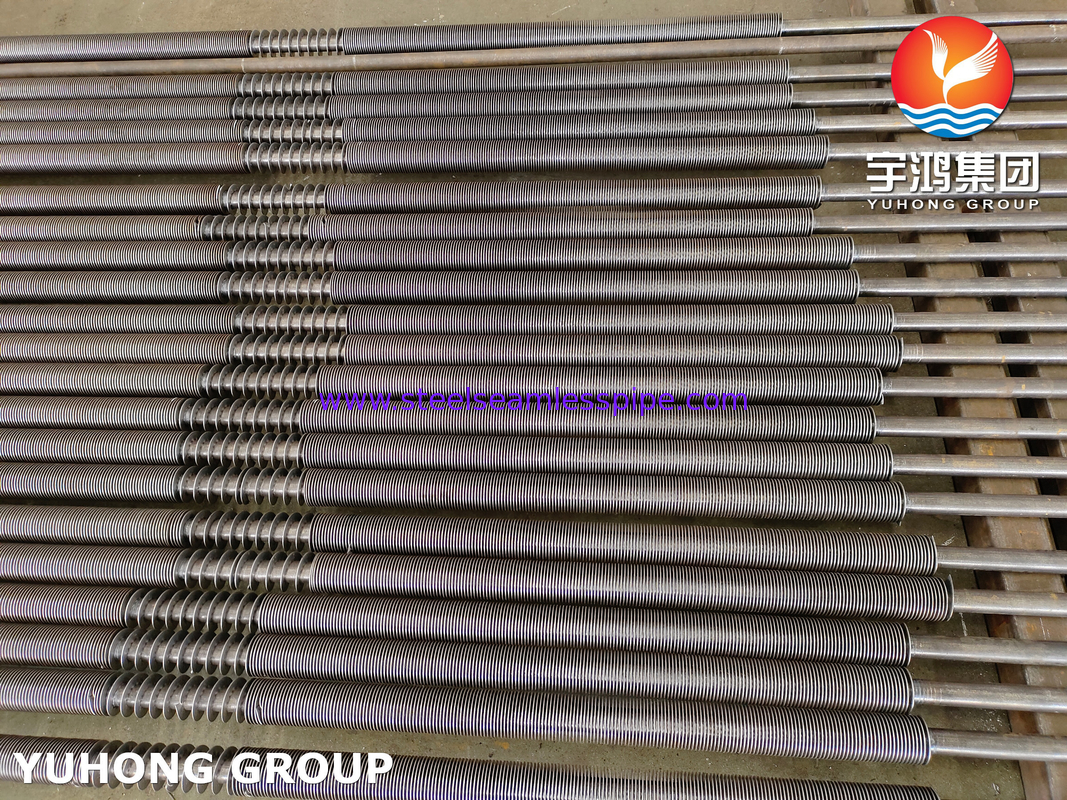

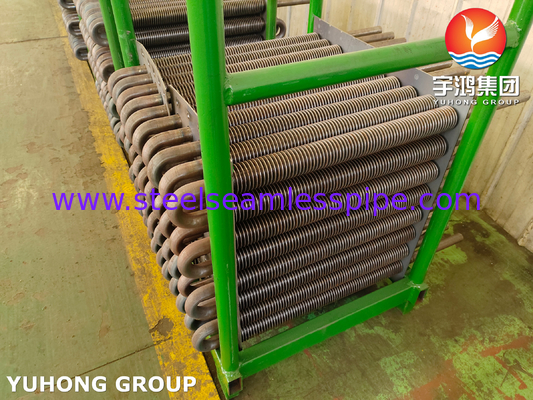

हीट एक्सचेंजर के लिए A106 Gr.B कार्बन स्टील यू शेप्ड HFW फिनेड ट्यूब
यू-आकार वाली पंख वाली ट्यूब में कई फायदे हैं, जिनमें निम्न शामिल हैं:
बढ़ी हुई गर्मी हस्तांतरण दक्षता: ट्यूब पर पंख सतह क्षेत्र को बढ़ाते हैं, जिससे गर्मी हस्तांतरण दक्षता में सुधार होता है।
कम आकार और वजन: बढ़ी हुई गर्मी हस्तांतरण दक्षता छोटे और हल्के ताप विनिमायकों के उपयोग की अनुमति देती है।
बेहतर संक्षारण प्रतिरोध: यू-आकार की पंख वाली ट्यूब अक्सर अच्छे संक्षारण प्रतिरोध वाली सामग्रियों से बनी होती है, जो इसे कठोर वातावरण में उपयोग के लिए उपयुक्त बनाती है।
उन्नत यांत्रिक शक्ति: ट्यूब पर पंख अतिरिक्त यांत्रिक शक्ति भी प्रदान करते हैं, जो उच्च दबाव वाले अनुप्रयोगों में फायदेमंद हो सकते हैं।
फिन ट्यूब विशिष्टता
उत्पाद | प्रकार | नाम | बेयर ट्यूब सामग्री | अंतिम सामग्री |
उष्मा का आदान प्रदान करने वाला पंखों वाले नली |
अंतर्निहित | जी-टाइप फिन ट्यूब | कार्बन स्टील, कॉपर, स्टेनलेस स्टील, मिश्र धातु | अल्युमीनियम |
निकला हुआ | सिंगल मेटल गोम्बाइन्ड मेटल | कार्बन स्टील, कॉपर, स्टेनलेस स्टील, मिश्र धातु | कॉपर, एल्युमीनियम | |
कम फिन ट्यूब टी-टाइप फिन ट्यूब |
कार्बन स्टील, कॉपर, स्टेनलेस स्टील, मिश्र धातु | / | ||
बाँस की नली नालीदार ट्यूब |
कार्बन स्टील, कॉपर, स्टेनलेस स्टील, मिश्र धातु | / | ||
घाव | एल/केएल/एलएल टाइप फिन ट्यूब | कार्बन स्टील, कॉपर, स्टेनलेस स्टील, मिश्र धातु | कॉपर, एल्यूमीनियम | |
डोरी | स्ट्रिंग फिन ट्यूब | एल्यूमीनियम, तांबा, कार्बन स्टील, स्टेनलेस स्टील | एल्यूमीनियम, तांबा, कार्बन स्टील, स्टेनलेस स्टील | |
यू-प्रकार | यू-टाइप ट्यूब | कार्बन स्टील, कॉपर, स्टेनलेस स्टील | / | |
वेल्डिंग | एचएफ वेल्डिंग फिन ट्यूब | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु | |
यू-प्रकार | एच/एचएच टाइप फिन ट्यूब | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु | |
वेल्डिंग | स्टडेड फिन ट्यूब | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु | कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु |
बेस ट्यूब सामग्री:
स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
एएसएमई एसए106/एएसटीएम ए106 जीआर बी जीआर सी, एएसएमई एसए179/एएसटीएम ए179, एएसएमई एसए192/एएसटीएम ए192
मिश्र धातु इस्पात रासायनिक रचनाएँ
श्रेणी | यूएनएस पदनाम | संघटन, % | ||||||
कार्बन | मैंगनीज | फास्फोरस, मैक्स | सल्फर, मैक्स | सिलिकॉन | क्रोमियम | मोलिब्डेनम | ||
पी 1 | K11522 | 0.10-0.20 | 0.30-0.80 | 0.025 | 0.025 | 0.10-0.50 | -- | 0.44-0.65 |
प2 | K11547 | 0.10-0.20 | 0.30-0.61 | 0.025 | 0.025 | 0.10-0.30 | 0.50-0.81 | 0.44-0.65 |
पी 5 | के41545 | 0.15 मैक्स | 0.30-0.60 | 0.025 | 0.025 | 0.50 मैक्स | 4.00-6.00 | 0.45-0.65 |
पी 9 | K90941 | 0.15 मैक्स | 0.30-0.60 | 0.025 | 0.025 | 0.25-1.00 | 1.00-1.50 | 0.44-0.65 |
P11 | K11597 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50-1.00 | 1.00-1.50 | 0.44-0.65 |
प12 | K11562 | 0.05-0.15 | 0.30-0.61 | 0.025 | 0.025 | 0.5 मैक्स | 0.80-1.25 | 0.44-0.65 |
प15 | K11578 | 0.05-0.15 | 0..30-0.60 | 0.025 | 0.025 | 1.15-1.65 | -- | 0.44-0.65 |
P21 | K31545 | 0.05-0.15 | 0.30-0.60 | 0.025 | 0.025 | 0.50 मैक्स | 2.65-3.35 | 0.80-1.06 |
सामग्री ग्रेड
अमेरिकी मानक | ऑस्टेनिटिक स्टील: TP304,TP304L,TP304H, TP304N, TP310S,TP316,TP316L,TP316Ti,TP316H, TP317,TP317L, TP321, TP321H,TP347, TP347H,904L… डुप्लेक्स स्टील: S32101, S32205, S31803, S32304, S32750, S32760 अन्य:TP405, TP409, TP410, TP430, TP439,... |
यूरोपेन मानक | 1.4301,1.4307,1.4948,1.4541,1.4878,1.4550,1.4401,1.4404,1.4571,1.4438, 1.4841,1.4845,1.4539,1.4162, 1.4462, 1.4362, 1.441 0, 1.4501 |
गोस्ट मानक | 08Х17Т, 08Х13,12Х13,12Х17,15Х25Т, 04Х18Н10,08Х20Н14С2, 08Х18Н12Б, 10Х17Н13М2Т, 10Х23Н18,08Х18Н10,08Х1 8Н10Т, 08Х18Н12Т, 08Х17Н15М3Т, 12Х18Н10Т, 12Х18Н12Т, 12Х18Н9, 17Х18Н9, 08Х22Н6Т, 06ХН28МДТ |
तकनीकी विवरण/बेस ट्यूब विवरण
ट्यूब व्यास: 20 मिमी आयुध डिपो न्यूनतम से 219 मिमी आयुध डिपो मैक्स।
ट्यूब की मोटाई: न्यूनतम 2 मिमी से 16 मिमी तक
ट्यूब सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, कोर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनल, हाई क्रोम हाई निकल और इनकोलॉय, सीके 20 सामग्री और कुछ अन्य सामग्री।
फिन विवरण
फिन्स की मोटाई: मिन।मैक्स के लिए 0.8 मिमी।4 मिमी
पंखों की ऊंचाई: न्यूनतम 0.25" (6.35 मिमी) से अधिकतम 1.5" (38 मिमी)
फिन डेंसिटी: न्यूनतम 43 फिन प्रति मीटर से अधिकतम।287 फिन प्रति मीटर
सामग्री: कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु इस्पात, कोर्टेन स्टील, डुप्लेक्स स्टील और इंकोलॉय।
अनुप्रयोग
यू-आकार की फिन ट्यूब आमतौर पर हीट एक्सचेंजर्स, बॉयलर और अन्य थर्मल ट्रांसफर अनुप्रयोगों में उपयोग की जाती हैं।वे उन परिस्थितियों में विशेष रूप से उपयोगी होते हैं जहां तरल पदार्थ के आदान-प्रदान के बीच एक बड़ा तापमान अंतर होता है, क्योंकि ट्यूब पर पंख गर्मी हस्तांतरण सतह क्षेत्र में वृद्धि करते हैं और दक्षता में सुधार करते हैं।यू-आकार की फिन ट्यूब का उपयोग एयर कंडीशनिंग सिस्टम, प्रशीतन प्रणाली और अन्य औद्योगिक अनुप्रयोगों में भी किया जाता है जहां गर्मी हस्तांतरण की आवश्यकता होती है।
