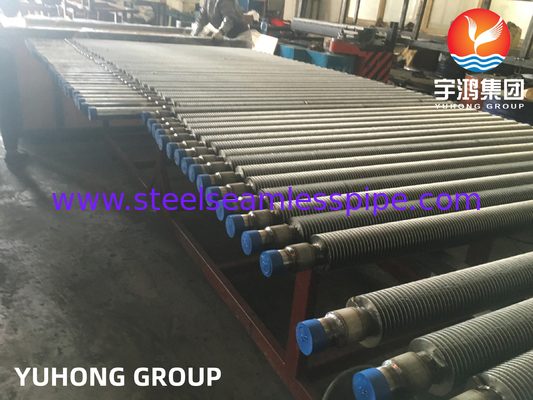

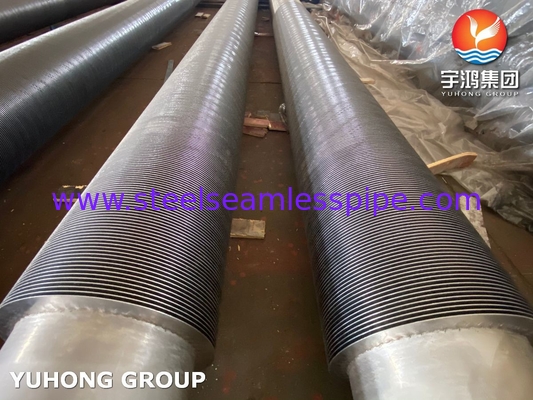

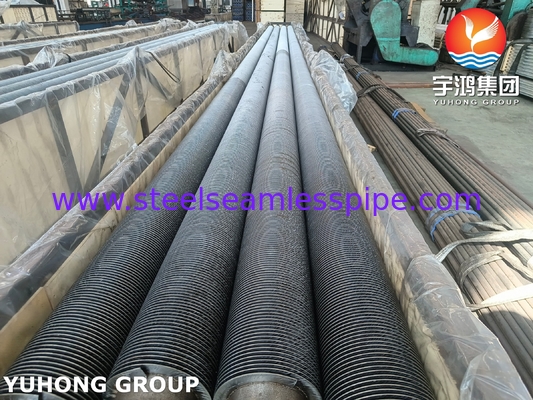

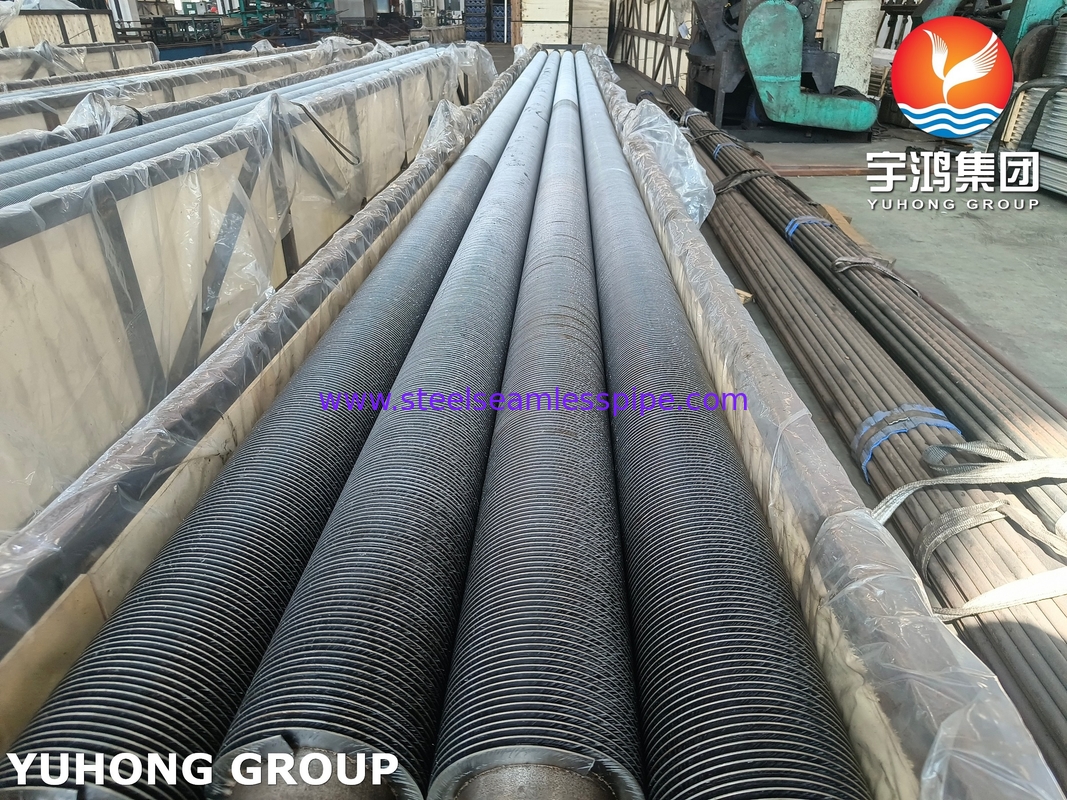

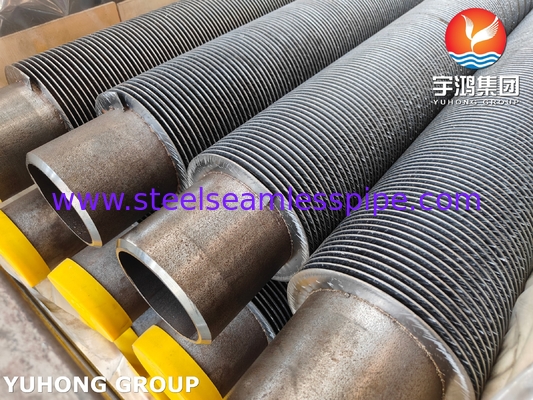

मिश्र धातु स्टील HFW उच्च आवृत्ति वेल्डेड ठोस फिन ट्यूब ASME SA213 T5 T9 T11 T12 बॉयलर कंडेनसर हीटर आवेदन
HFW Solid Finned Tubes short for High Frequency Welded Helical Spiral Solid Finned Tube Helical Finned Tubes provide the designer with high thermal efficiency and compact design solutions for a whole range of heat exchangers where clean flue gases are usedहेलिकल फिन्डेड ट्यूबों का निर्माण ठोस और दागदार दोनों प्रकारों में किया जाता है।
यह वेल्डेड स्टील फिनड ट्यूब कॉन्फ़िगरेशन व्यावहारिक रूप से किसी भी हीट एक्सचेंजर अनुप्रयोग के लिए इस्तेमाल किया जा सकता है, और विशेष रूप से उच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए उपयुक्त है।इस विन्यास की महत्वपूर्ण विशेषताएं कुशल हैं, तापमान और दबाव की सभी स्थितियों में पंखुड़ी के ट्यूब के लिए प्रभावी बंधन, और उच्च पंखुड़ी पक्ष के तापमान का सामना करने की क्षमता।
एक सतत हेलिकल फिन को उच्च आवृत्ति विद्युत प्रतिरोध वेल्डिंग द्वारा बेस ट्यूब से जोड़ा जाता है ताकि एक कुशल और थर्मल रूप से विश्वसनीय बंधन दिया जा सके।
फिन ट्यूब विनिर्देश:
1. गर्मी विनिमय क्षेत्र जोड़ें और ट्यूबों की संख्या को कम करें, धुआं की गति और घर्षण को कम करने के लिए धुआं प्रवाह अनुभाग क्षेत्र को भी बढ़ाएं।
2एच प्रकार के फिन ट्यूब को डबल एच प्रकार के फिन ट्यूब के रूप में बनाया जा सकता है, लंबी ट्यूब पंक्ति में फिट होने के लिए उच्च कठोरता।
3H प्रकार के पंख वाले इकोनॉमिज़र को लाइन में रखा जाता है ताकि अंतरिक्ष को कई छोटे क्षेत्रों में बनाया जा सके, घर्षण को कम करने के लिए औसत वायु प्रवाह।
4सबसे अच्छा राख-उड़ाने का प्रभाव प्राप्त करने के लिए सीधी नहर के साथ।
5वजन को कम करने और विनिर्माण लागत को कम करने के लिए कॉम्पैक्ट संरचना।
| बेस ट्यूब सामग्री |
स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील, तांबा मिश्र धातु, एल्यूमीनियम, SA213, SA179 आदि। |
| पंख की सामग्री |
एल्यूमीनियम, तांबा मिश्र धातु, स्टेनलेस स्टील, कार्बन स्टील |
| मानक |
ASME SA213/ASTM; ASME EA 106, ASME SA178, ASTM B1111 |
| पंख की मोटाई |
0.8mm से 4mm तक |
| बेस ट्यूब ओडी |
20 मिमी से 219 मिमी |
| पंख प्रति इंच |
ग्राहक के अनुरोध के रूप में |
| परीक्षण की आवश्यकता |
भौतिक गुण परीक्षण, रासायनिक संरचना विश्लेषण, विनाशकारी परीक्षण, अन्य निरीक्षण और ग्राहक की आवश्यकता के अनुसार परीक्षण। |
| आवेदन |
एयर कूलर, चार्ज एयर कूलर, कंडेनसर, वाष्पीकरण, द्रव कूलर, गैस कूलर, तेल कूलर, रेडिएटर, रेफ्रिजरेशन, स्टीम टू एयर हीट एक्सचेंज, सुपर हीटर आदि। |
तकनीकी विवरण/बेस ट्यूब विवरण
ट्यूब व्यासः 20 मिमी ओडी मिन से 219 मिमी ओडी मैक्स।
ट्यूब मोटाईः न्यूनतम 2 मिमी से 16 मिमी तक
ट्यूब सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनेल, हाई क्रोम हाई निकेल एंड इनकोलोय, सीके 20 सामग्री और कुछ अन्य सामग्री।
पंख विवरण
पंखुड़ियों की मोटाईः न्यूनतम 0.8 मिमी से अधिकतम 4 मिमी
पंखुड़ियों की ऊंचाईः न्यूनतम 0.25 ̊ (6.35 मिमी) अधिकतम।1.5 ′′ (38 मिमी)
पंख घनत्वः न्यूनतम 43 पंख प्रति मीटर से अधिकतम 287 पंख प्रति मीटर तक
सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील और इनकोलोय।
त्वरित उद्धरण के लिए, कृपया निम्नलिखित आवश्यकता के साथ भेजें:
टुकड़ों की संख्या,
बेस ट्यूबः व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।
पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।
डिलीवरी की अवधि आवश्यक है।
| *ये सबसे आम फिन/ट्यूब पैटर्न हैं। हमारे पास 20 से अधिक विभिन्न प्लेट फिन और ट्यूब संयोजन हैं। अधिक जानकारी और विकल्पों के लिए मुझसे संपर्क करें। |
हेलिकल फिन सतह
(ट्यूब ओडी ️ ट्यूब पर उपलब्ध हेलिकल फिन ऊंचाई) |
| 5/8′′ 3/8′′, 1/2′′ और 7/16′′ |
1 ′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ |
1 1/4′′ ′′ 3/8′′, 1/2′′, 7/16′′ और 5/8′′ |
| 15.875 मिमी 9.525 मिमी, 12.7 मिमी और 11.113 मिमी |
25.4 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
31.75 मिमी 9.525 मिमी, 12.7 मिमी, 11.113 मिमी और 15.875 मिमी |
- पैर, एम्बेडेड और अन्य हेलिकल फिन लगाव विकल्प उपलब्ध हैं।
- 1 1/4 " (31.75 मिमी) ट्यूब सामग्री की उपलब्धता के बारे में मुझसे संपर्क करें
|
उद्योगों में फिन ट्यूब का अनुप्रयोग
1पेट्रोलियम उद्योग
2रासायनिक उद्योग
3लकड़ी उद्योग
4खाद्य उद्योग
5. इस्पात उद्योग
6प्लास्टिक मोल्डिंग उद्योग
7ग्लाइकोल निर्जलीकरण इकाइयां
8हाइब्रिड शीतलन टावरों के लिए कॉइल
9मुद्रण मशीनें
10सतह कोटिंग का उत्पादन
11विलायक की वसूली
12टरबाइन हवा के प्रवेश का शीतलन
13कपड़ा उत्पादन
14ग्रीनहाउस हीटर और प्रजनन
15. टाइनरी
16. प्रक्रिया हवा के लिए एंटी-फ्रीज कॉइल्स
17कागजी कारखाने
