युहोंग होल्डिंग ग्रुप कं, लिमिटेड
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम A106 जीआर बी |
| न्यूनतम आदेश मात्रा: | 300 किग्रा |
|---|---|
| मूल्य: | NEGOTIABLE |
| पैकेजिंग विवरण: | आयरन फ्रेम के साथ प्लाई-वुडन केस |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, टी/टी |
| आपूर्ति की क्षमता: | ग्राहक की आवश्यकता के अनुसार |
| प्रोडक्ट का नाम: | कार्बन स्टील फिन ट्यूब | प्रकार: | एचएफडब्ल्यू / उच्च आवृत्ति वेल्डेड |
|---|---|---|---|
| विनिर्देश: | एएसटीएम ए106/एएसएमई एसए106 | सामग्री: | जीआर। बी |
| हाई लाइट: | हीट एक्सचेंजर Hfw फिन ट्यूब,Hfw कार्बन स्टील फिन ट्यूब,GR.B फिनेड ट्यूब |
||

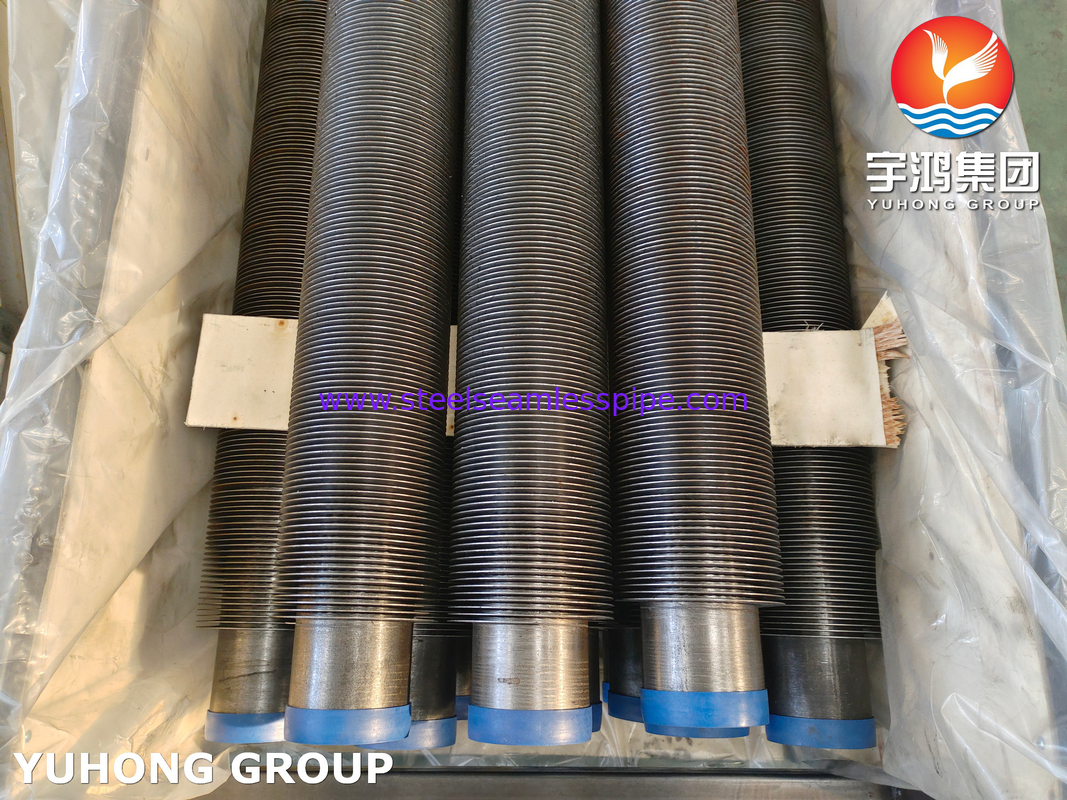

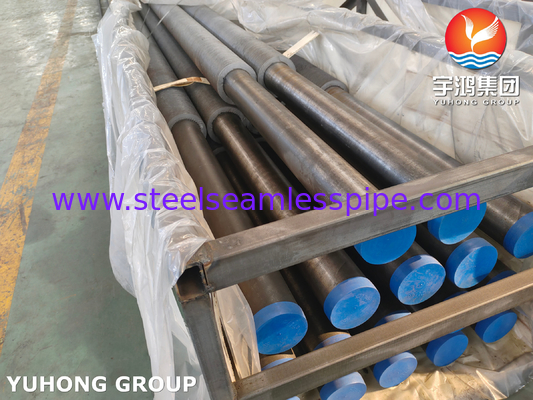

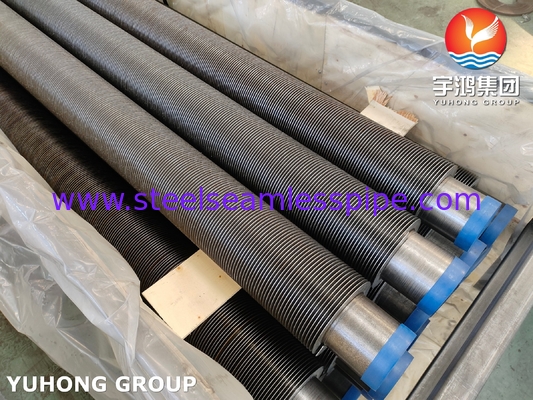

हीट एक्सचेंजर आवेदन के लिए ASTM A106 GR.B कार्बन स्टील HFW फिन ट्यूब
उच्च आवृत्ति वेल्डेड फिन ट्यूबयह भी कहा जाता हैठोस प्रकार फिन ट्यूब, HFW द्वारा सीधे ट्यूब की सतह पर वेल्डेड स्टील या स्टेनलेस स्टील की पट्टी का उपयोग करें। नंगे ट्यूब की तुलना में गर्मी हस्तांतरण दक्षता में बहुत अधिक सुधार कर सकते हैं। आधार ट्यूब के पंखों की तंग वेल्डिंग के कारण, इन पंख वाले ट्यूबों का उपयोग अक्सर कंपन की स्थिति में किया जाता है।फिन टाइप में सीरेटेड फिन और फ्लैट फिन होता है।
बेस ट्यूब सामग्री:
स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात
ASME SA213/ASTM A213 TP304/304L TP316/TP316L TP321 TP310S TP317,
एएसएमई एसए106/एएसटीएम ए106 जीआर बी जीआर सी, एएसएमई एसए179/एएसटीएम ए179, एएसएमई एसए192/एएसटीएम ए192
फिन सामग्री:
मिश्र धातु इस्पात, स्टेनलेस स्टील उच्च आवृत्ति वेल्डेड फिन्स ट्यूब, कार्बन स्टील हाई फ्रीक्वेंसी वेल्डेड फिन्स ट्यूब डुप्लेक्स हाई फ्रीक्वेंसी वेल्डेड फिन्स ट्यूब सुपर डुप्लेक्स हाई फ्रीक्वेंसी वेल्डेड फिन्स ट्यूब एयर कूलर फिन्स ट्यूब, एयर प्रीहीटर फिन्स ट्यूब।
एक्सट्रूडेड फिन्स ट्यूब सीरेटेड फिन ट्यूब्स एल टाइप फिन्स ट्यूब जी टाइप फिन्स ट्यूब एलएल टाइप फिन्स ट्यूब एच टाइप फिन्स ट्यूब केएल टाइप फिन्स ट्यूब एचएफडब्ल्यू फिन ट्यूब लेजर वेल्डेड फिन ट्यूब।
विवरण:
| मानक | ASTM A106 और इसके समकक्ष ASME, DIN और EN मानक |
| बेस ट्यूब सामग्री | ग्रेड ए/बी/सी |
| फिन सामग्री | कार्बन स्टील |
| बेस ट्यूब ओडी | 16-219 मिमी |
| फिन ऊंचाई | 6-50 मिमी |
| फिन मोटाई | 0.3-3.0 मिमी |
| फिन पिच | ग्राहक के अनुरोध के रूप में |
| ट्यूब अंत | प्लेन एंड्स, बेवेल्ड एंड्स |
| नंगे अंत | ग्राहक के अनुरोध के रूप में |
| वेल्ड प्रक्रिया | जीएमएडब्ल्यू |
| उत्पादन क्षमता | प्रतिदिन 5000 मीटर से अधिक |
रासायनिक संरचना:
| श्रेणी | सी | एम.एन. | पी | एस | सी | करोड़ | घन | एमओ | नी | वी |
| ए | 0.25 अधिकतम | 0.27-0.93 | 0.035 अधिकतम | 0.035 अधिकतम | 0.10 मि | 0.40 अधिकतम | 0.40 अधिकतम | 0.15 अधिकतम | 0.40 अधिकतम | 0.08 अधिकतम |
| बी | 0.30 अधिकतम | 0.29-1.06 | 0.035 अधिकतम | 0.035 अधिकतम | 0.10 मि | 0.40 अधिकतम | 0.40 अधिकतम | 0.15 अधिकतम | 0.40 अधिकतम | 0.08 अधिकतम |
| सी | 0.35 अधिकतम | 0.29-1.06 | 0.035 अधिकतम | 0.035 अधिकतम | 0.10 मि | 0.40 अधिकतम | 0.40 अधिकतम | 0.15 अधिकतम | 0.40 अधिकतम | 0.08 अधिकतम |
यांत्रिक विशेषताएं:
| श्रेणी | तन्य शक्ति, न्यूनतम, साई (एमपीए) | नम्य होने की क्षमता, मिनट, साई (एमपीए) |
2 में बढ़ाव। या 50 मिमी, मिनट (%) |
हीट ट्रीटमेंट तापमान, मिनट, डिग्री फारेनहाइट (डिग्री सेल्सियस) |
|
| अनुदैर्ध्य | आड़ा | ||||
| ए | 48000(330) | 30000(205) | 35 | 25 | 1200(650) |
| बी | 60000(415) | 35000(240) | 30 | 16.5 | 1200(650) |
| सी | 70000(485) | 40000(275) | 30 | 16.5 | 1200(650) |
आवेदन पत्र:
ASTM A106 GR.B HFW फिन ट्यूब का उपयोग आमतौर पर हीट एक्सचेंजर्स, बॉयलर और अन्य अनुप्रयोगों में किया जाता है, जिन्हें कुशल हीट ट्रांसफर की आवश्यकता होती है।फिनेड ट्यूब डिजाइन गर्मी हस्तांतरण सतह क्षेत्र को बढ़ाता है, जिससे गर्मी हस्तांतरण दर में सुधार होता है।
ASTM A106 GR.B HFW फिन ट्यूब के कुछ विशिष्ट अनुप्रयोगों में शामिल हैं:
1. बिजली उत्पादन: इन नलियों का उपयोग बिजली संयंत्रों में उच्च तापमान वाली फ्लू गैसों से गर्मी को पानी या भाप में बिजली उत्पादन प्रक्रिया में उपयोग करने के लिए किया जाता है।
2. तेल और गैस उद्योग: तेल और गैस प्रसंस्करण, शोधन और परिवहन कार्यों में विभिन्न तरल पदार्थों के बीच गर्मी को स्थानांतरित करने के लिए हीट एक्सचेंजर्स में ट्यूबों का उपयोग किया जाता है।
3. एचवीएसी सिस्टम: रेफ्रिजरेंट और आसपास की हवा के बीच कुशल गर्मी हस्तांतरण के लिए एयर कंडीशनिंग और रेफ्रिजरेशन सिस्टम में ट्यूब का उपयोग किया जाता है।
4. रासायनिक प्रसंस्करण: इन ट्यूबों का उपयोग रासायनिक प्रसंस्करण संयंत्रों में विभिन्न तरल पदार्थों के बीच गर्मी हस्तांतरण और तापमान नियंत्रण बनाए रखने के लिए रिएक्टरों में किया जाता है।
कुल मिलाकर, ASTM A106 GR.B HFW फिन ट्यूब औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में गर्मी हस्तांतरण में सुधार के लिए एक बहुमुखी और कुशल उपकरण है।
