गर्मी एक्सचेंजर के लिए एएसटीएम ए 312 टीपी 316 एल स्टेनलेस स्टील स्टड ट्यूब

गर्मी एक्सचेंजर के लिए एएसटीएम ए 312 टीपी 316 एल स्टेनलेस स्टील स्टड ट्यूब

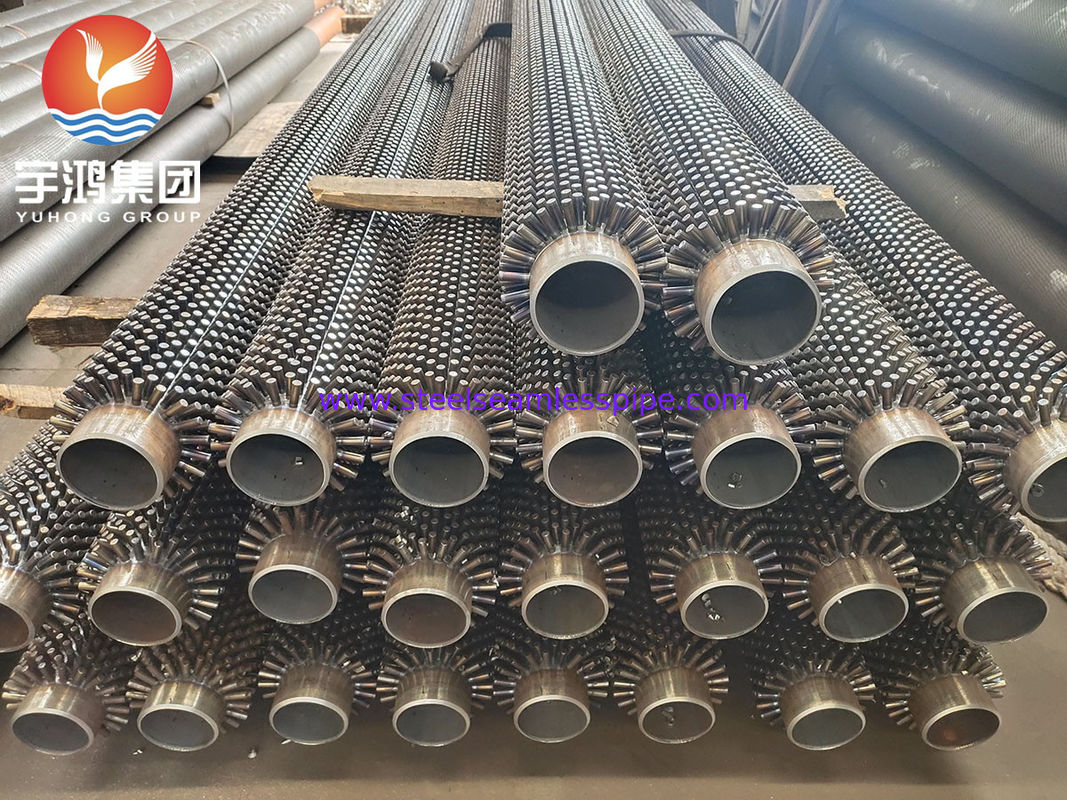

स्टड ट्यूब क्या है?

स्टड पाइप को स्टड ट्यूब भी कहा जाता है, स्टड ट्यूब धातु ट्यूबों का एक प्रकार है। इन ट्यूबों में धातु ट्यूब पर वेल्डेड स्टड होते हैं।इन स्टॉप्स एक विशिष्ट गठन में पूरे ट्यूब की लंबाई में व्यवस्थित कर रहे हैंवे अक्सर बॉयलर और रिफाइनरियों में उपयोग किए जाते हैं। चूंकि वे अधिक गर्मी हस्तांतरण के लिए सतह क्षेत्र को बढ़ाते हैं, इसलिए उनका उपयोग पुनः ताप के लिए किया जाता है।

नेलहेड पाइप या स्टड पाइप। Studded pipes are used as an alternative to finned tubes in heat exchangers mainly in the petrochemical industry where the surface is exposed to particular corrosion and aggression by gasses and vapors. स्टड्ड फिन ट्यूब एक मानक आवृत्ति विद्युत प्रतिरोध वेल्डेड स्टड प्रकार की सतह है। स्टड्ड पाइप आमतौर पर कार्बन पर गोल कार्बन स्टड वेल्ड करता है,मिश्र धातु या स्टेनलेस स्टील के ट्यूबों का व्यास 1 से.5 "से 12.75" के लिए

स्टड ट्यूब कैसे बनाया जाता है?

स्टड्ड पाइप विद्युत प्रतिरोध स्टड वेल्डिंग उपकरण द्वारा बनाया जाता है, जो विशेष रूप से ट्यूब के चारों ओर पंक्तियों में स्टडों का गठन करता है। स्टडों को विभिन्न आकारों और आकारों में आपूर्ति की जा सकती है।जिस पैटर्न में ट्यूब पर स्टड व्यवस्थित हैं, उसे ट्यूब के चारों ओर प्रति पंक्ति स्टड की संख्या को बदलकर भी बदला जा सकता है।, पंक्तियों के बीच की दूरी, और क्या आसन्न पंक्तियों में स्टड ऑफसेट हैं। यह भी संभव है ट्यूब के केवल एक तरफ स्टड लागू करने के लिए,या एक ही पंक्ति में कई अलग अलग ऊंचाई studs लागू करने के लिएस्टड को हाथ से इलेक्ट्रोड में लोड किया जाता है और फिर स्वचालित रूप से वेल्डेड किया जाता है। वेल्डिंग प्रक्रिया किसी भी स्टड और ट्यूब ग्रेड के संयोजन के लिए अनुमति देती है, जिसमें कार्बन, एली, स्टेनलेसऔर उच्च निकेल मिश्र धातुस्टिल वर्ग के लिए प्रासंगिक विनिर्देशों के अनुसार स्टील पाइपों को स्टडिंग के बाद तनाव मुक्त किया जाता है।

विनिर्देश

स्टड ट्यूब के फायदे:

स्टड ट्यूब की विशेषताएं यह कम जगह लेता है और इसलिए कॉम्पैक्ट होता है। अत्यधिक टिकाऊ होता है। फिनटेड ट्यूबों की तुलना में पसंद किया जाता है क्योंकि वे गर्मी हस्तांतरण प्रणाली के रूप में कार्य करते हैं।

आवेदनः

पेट्रोकेमिकल उद्योग में हीट ट्रांसफर के लिए पंख वाले ट्यूबों के स्थान पर स्टील के ट्यूबों का प्रयोग किया जाता है।आमतौर पर भट्टियों और बॉयलरों में जहां सतह बहुत संक्षारक वातावरण के संपर्क में है और जहां बहुत गंदे गैस प्रवाहों को लगातार या आक्रामक सफाई की आवश्यकता होती है.
