| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | एएसटीएम ए१०६ ग्रेड बी |
| न्यूनतम आदेश मात्रा: | 100 किग्रा |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-वुड केस / आयरन केस |
| प्रसव के समय: | 10-90 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | प्रति माह 1500 टन |
| मानक: | एएसटीएम ए106, एएसएमई एसए106 | Material Grade: | Grade B |
|---|---|---|---|
| Tube material: | Carbon Steel,Stainless Steel,Alloy Steel | Type: | HFW(High Frequency Welded) Finned Tube |
| Fin Pitch: | 3-25mm | फिन की ऊंचाई: | 5 मिमी-30mm |
| ट्यूब की लंबाई: | अधिकतम 18 मीटर | आवेदन: | हीटर पार्ट्स, रेफ्रिजरेशन पार्ट्स, हीट एक्सचेंजर, कूलर, फ्लूइड कूलिंग |

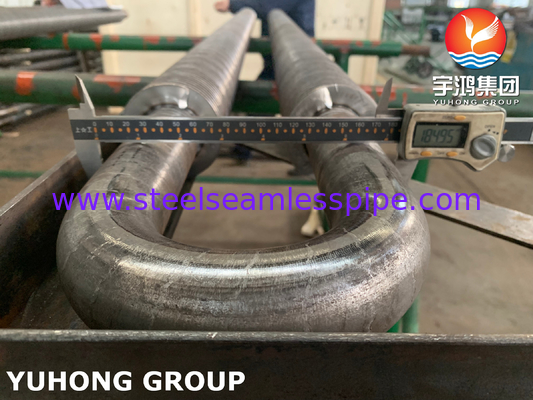

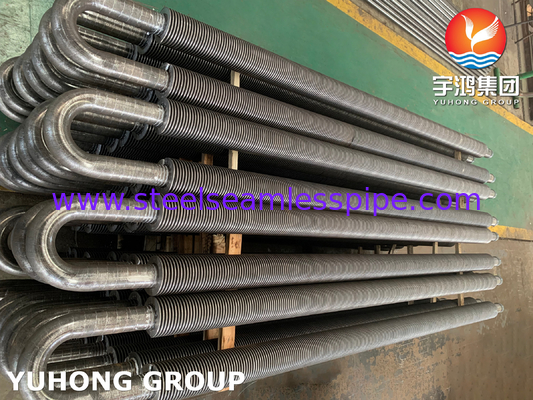

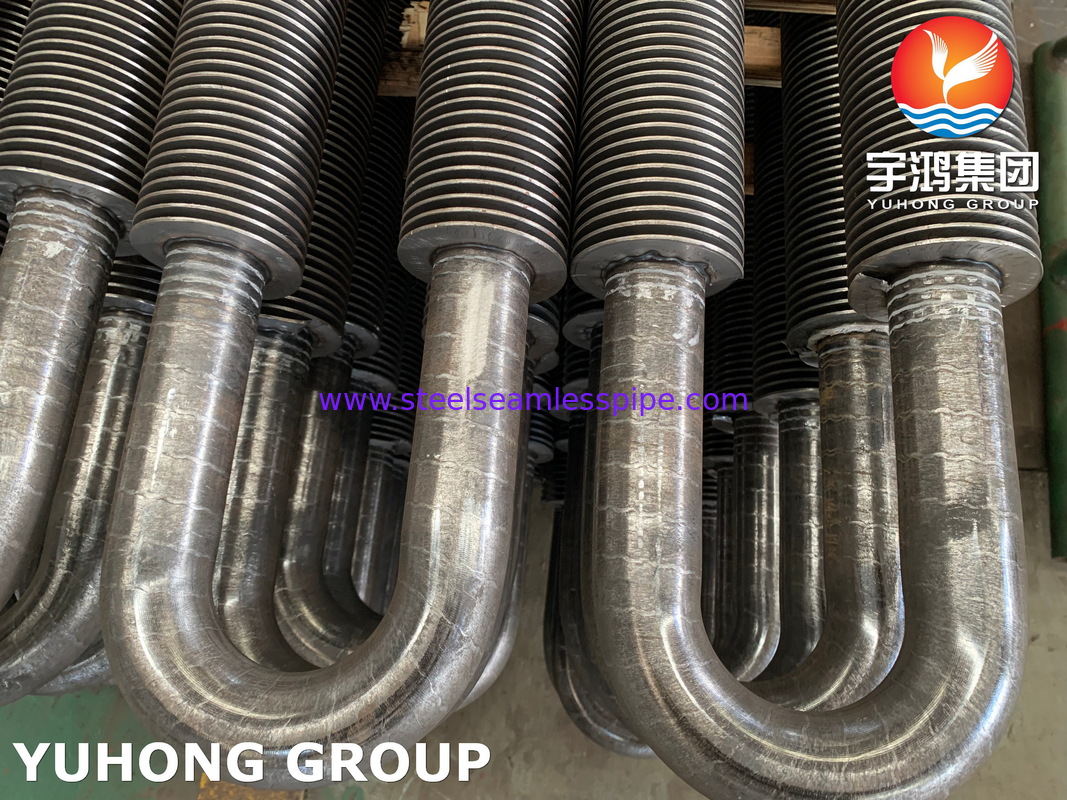

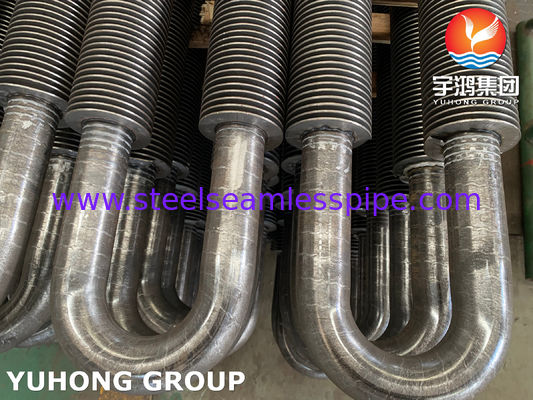

यू बेंड फिन ट्यूब, एएसटीएम ए106 ग्रेड बी उच्च आवृत्ति वेल्डेड फिन ट्यूब गर्मी एक्सचेंजर के लिए

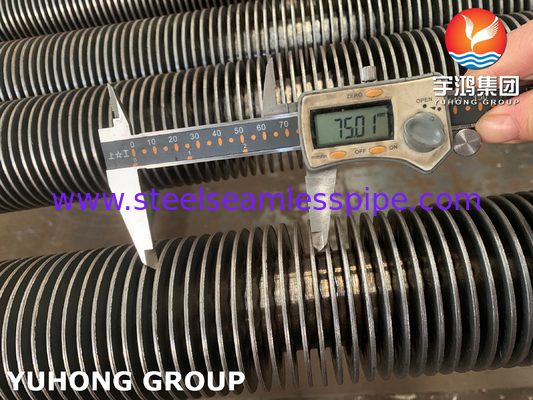

उच्च आवृत्ति वेल्डेड सर्पिल यू बेंड फिन ट्यूबयह एक प्रकार का फिना ट्यूब है, जिसे मुख्य रूप से उच्च आवृत्ति वेल्डिंग द्वारा वेल्डेड किया जाता है और यह उत्कृष्ट गर्मी अपव्यय तत्वों का एक नया प्रकार है।उच्च आवृत्ति वेल्डिंग फिनड ट्यूब उच्च आवृत्ति वर्तमान के साथ वेल्डेड है, वेल्डिंग विधि विश्वसनीय और उत्कृष्ट है, वेल्डिंग सीम छोटी है, और रेडिएटर की सतह अधिक ठोस के साथ-साथ सुंदर है।बी एचएफडब्ल्यू सर्पिल फिन ट्यूब सबसे व्यापक रूप से इस्तेमाल सर्पिल फिन ट्यूब में से एक है, और अब बिजली, धातु विज्ञान, सीमेंट उद्योग और पेट्रोकेमिकल उद्योग में अपशिष्ट गर्मी वसूली में व्यापक रूप से उपयोग किया जाता है।
रासायनिक संरचनाः
| ग्रेड | सी | एमएन | पी. | एस | हाँ | सीआर | कु. | मो | नि | वी |
| ग्रेड बी | 0.3 | 0.29 - 106 | 0.035 | 0.035 | 0.1 | 0.4 | 0.4 | 0.15 | 0.4 | 0.08 |
यांत्रिक शक्तिः
| तत्व | एएसटीएम ए१०६ ग्रेड बी |
| तन्य शक्ति | 60000 (415) एमपीए |
| उपज शक्ति (0.2% ऑफसेट) | 35000 (240) एमपीए |
विशेषताएं:
1वेल्डिंग की तेज गति और वेल्डेड भागों का मजबूत स्व-कूलिंग प्रभाव, और गर्मी से प्रभावित क्षेत्र छोटा है और ऑक्सीकरण होना आसान नहीं है,इसलिए वेल्ड का संगठन और प्रदर्शन उत्कृष्ट है.
2.कम संपर्क गर्मी प्रतिरोध, उच्च स्थिरता, विरोधी धूल जमा करने की क्षमता
3.बड़ा हीट एक्सचेंजर क्षेत्र
विनिर्माण प्रक्रियाः
पंखुड़ी पट्टी को लगातार वेल्डेड किया जाता है और एक पॉलिश नंगे ट्यूब पर सर्पिल रूप से घुमाया जाता है। ट्यूब और पंखुड़ी को उच्च आवृत्ति प्रतिरोध वेल्डिंग तकनीक का उपयोग करके एक साथ बांधा जाता है।
यू बेंड एचएफडब्ल्यू फिनेड ट्यूबों के अनुप्रयोग:
1. हीट एक्सचेंजर:एएसटीएम ए१०६ ग्रेड बी उच्च आवृत्ति वेल्डेड फिनड ट्यूब आमतौर पर दो तरल पदार्थों के बीच गर्मी स्थानांतरित करने के लिए हीट एक्सचेंजर में उपयोग किए जाते हैं। फिनड ट्यूब गर्मी हस्तांतरण के लिए उपलब्ध सतह क्षेत्र को बढ़ाते हैं,हीट एक्सचेंजर की दक्षता में सुधार.
2. बॉयलर:एएसटीएम ए१०६ ग्रेड बी से बने उच्च आवृत्ति वेल्डेड फिनेड ट्यूबों का उपयोग हीट ट्रांसफर दक्षता बढ़ाने और समग्र प्रदर्शन में सुधार के लिए बॉयलरों में भी किया जाता है।
3वातानुकूलन प्रणाली:पंख वाले ट्यूबों का उपयोग वातानुकूलन प्रणालियों में गर्मी हस्तांतरण क्षमताओं को बढ़ाने और प्रणाली की समग्र दक्षता में सुधार के लिए किया जाता है।
4औद्योगिक हीटर:एएसटीएम ए१०६ ग्रेड बी उच्च आवृत्ति वेल्डेड फिनड ट्यूबों का उपयोग औद्योगिक हीटर में किया जाता है ताकि प्रणाली के भीतर कुशल और प्रभावी गर्मी हस्तांतरण प्रदान किया जा सके।
5तेल और गैस उद्योग:पंखों वाले ट्यूबों का उपयोग तेल और गैस उद्योग में विभिन्न अनुप्रयोगों जैसे कि हीट एक्सचेंजर, बॉयलर और प्रक्रिया उपकरण के लिए किया जाता है।
6विद्युत उत्पादन:एएसटीएम ए106 ग्रेड बी से बने उच्च आवृत्ति वेल्डेड फिनेड ट्यूबों का उपयोग गर्मी हस्तांतरण अनुप्रयोगों के लिए बिजली उत्पादन संयंत्रों में भी किया जाता है।
7प्रशीतन प्रणाली:पंख वाले ट्यूबों का उपयोग शीतलन प्रणालियों में गर्मी हस्तांतरण की दक्षता में सुधार और प्रणाली के समग्र प्रदर्शन में सुधार के लिए किया जाता है।
