| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | कार्बन स्टील सॉलिड फिनड ट्यूब यू बेंड आकार |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | लोहे के फ्रेम का मामला / प्लाईवुड का मामला |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | ग्राहक के अनुरोध पर निर्भर करता है |
| प्रोडक्ट का नाम: | यू बेंड एचएफडब्ल्यू सॉलिड फिनड ट्यूब | ट्यूब सामग्री:: | A106/SA106 GR.B |
|---|---|---|---|
| फिन सामग्री: | कार्बन स्टील | आयुध डिपो: | 20 मिमी से 219 मिमी |
| डब्ल्यूटी: | 2 मिमी से 16 मिमी | प्रकार: | सीधे, यू बेंड |
| आवेदन: | रासायनिक और पेट्रोकेमिकल संयंत्र, तेल और गैस संयंत्र, रिफाइनरी, बिजली संयंत्र और नवीकरणीय ऊर्जा संयं | ||
| प्रमुखता देना: | कार्बन स्टील Hfw Finned ट्यूब,निर्बाध Finned ट्यूब,Finned एयर कूलर ट्यूब |
||

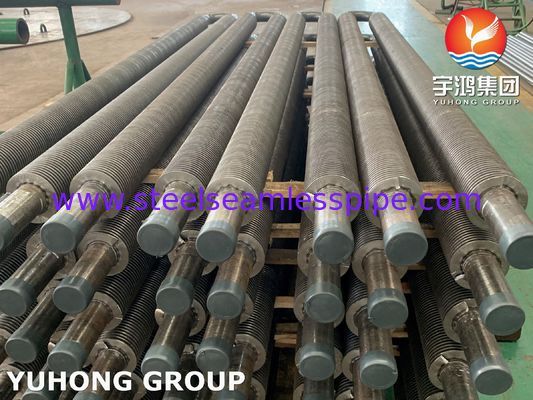

कार्बन स्टील यू बेंड सॉलिड फिन्ड ट्यूब, हाई फ्रीक्वेंसी वेल्डेड फिन विथ ए106 ग्र.बी पाइप इकोनॉमाइज़र में प्रयुक्त
हाई-फ्रीक्वेंसी वेल्डेड स्पाइरल फिन्ड ट्यूब एक प्रकार का ट्यूबलर हाई-एफिशिएंसी हीट ट्रांसफर एलिमेंट है जिसमें स्पाइरल फिन्स होते हैं। विस्तारित सतह (फिन) ठोस या दांतेदार हो सकती है, और इसका हीट ट्रांसफर क्षेत्र बेयर ट्यूब की तुलना में दर्जनों गुना बड़ा होता है।
स्पाइरल फिन्ड ट्यूब की हाई-फ्रीक्वेंसी वेल्डिंग स्टील स्ट्रिप और स्टील पाइप की बाहरी सतह को हाई-फ्रीक्वेंसी करंट के स्किन इफेक्ट और प्रॉक्सिमिटी इफेक्ट का उपयोग करके प्लास्टिक स्टेट या मेल्टिंग तक गर्म करना है, जबकि स्टील स्ट्रिप स्टील पाइप को वाइंड कर रही है, और वाइंडिंग स्टील स्ट्रिप के एक निश्चित दबाव में वेल्डिंग को पूरा करना है। यह हाई फ्रीक्वेंसी वेल्डिंग वास्तव में एक सॉलिड फेज वेल्डिंग है। इनलेइंग, ब्रेजिंग (या ओवरऑल हॉट गैल्वनाइजिंग) और अन्य विधियों की तुलना में, यह उत्पाद की गुणवत्ता (फिन्स की उच्च वेल्डिंग दर, 95% तक), उत्पादकता और स्वचालन के मामले में अधिक उन्नत है।
एचएफडब्ल्यू फिन ट्यूब की विशेषताएं:
फिन्ड ट्यूब का उपयोग क्यों करें?
निर्माण प्रक्रिया
स्टील फिन को हाई-फ्रीक्वेंसी रेजिस्टेंस वेल्डिंग (एचएफईआरडब्ल्यू) द्वारा स्टील पाइप पर स्पाइरल वाउंड और लगातार वेल्डेड किया जाता है। हाई फ्रीक्वेंसी करंट को वर्कपीस में पेश किया जाता है, वेल्डिंग संपर्क सतह को रेजिस्टेंस हीट द्वारा पिघलाया या अर्ध-पिघलाया जाता है, और फिर फिन ट्यूब की वेल्डिंग को पूरा करने के लिए वेल्ड संपर्क सतह पर उचित दबाव लागू किया जाता है। इसके परिणामस्वरूप एक समान, साफ और निरंतर फिन्ड ट्यूब बनती है जिसमें बहुत प्रभावी हीट फ्लो और जंग प्रतिरोध को संयोजित करने के लिए कोई अतिरिक्त वेल्डिंग सामग्री नहीं होती है।
हाई-फ्रीक्वेंसी वेल्डेड स्पाइरल फिन्ड ट्यूब व्यापक रूप से उपयोग की जाने वाली स्पाइरल फिन्ड ट्यूबों में से एक है, जिसका व्यापक रूप से बिजली, धातु विज्ञान, सीमेंट उद्योग और पेट्रोकेमिकल उद्योग में अपशिष्ट गर्मी वसूली में उपयोग किया जाता है।
का रासायनिक संघटन ए106 ग्र.बी
|
तत्व |
एएसटीएम ए106 ग्र. बी |
|
सी |
0.30 |
|
एमएन |
0.29-1.06 |
|
पी |
0.04 |
|
एस |
0.04 |
|
सीयू |
0.40 |
|
नी |
0.40 |
|
सीआर |
0.4 |
|
मो |
0.15 |
|
वी |
0.08 |
यांत्रिक और भौतिक गुण ए106 ग्र.बी के
|
तत्व |
एएसटीएम ए106 कार्बन स्टील ग्र. बी |
|
तन्य शक्ति |
60,000 (415) एमपीए |
|
यील्ड स्ट्रेंथ (0.2% ऑफसेट) |
35,000 (240) |
कार्बन स्टील यू-बेंड सॉलिड फिन्ड ट्यूब के अनुप्रयोग
बॉयलर और पावर प्लांट: इकोनॉमाइज़र, एयर प्रीहीटर, अपशिष्ट गर्मी वसूली।
पेट्रोकेमिकल और तेल शोधन: हीट एक्सचेंजर, कूलर, कच्चे तेल और प्रक्रिया तरल पदार्थों के लिए हीटर।
औद्योगिक हीटिंग और एचवीएसी: गर्म पानी/भाप हीटिंग कॉइल, सुखाने की प्रणाली।
धातु विज्ञान और सीमेंट: फ्लू गैस अपशिष्ट गर्मी वसूली इकाइयाँ।
समुद्री: इंजन जैकेट पानी कूलर, तेल कूलर।
