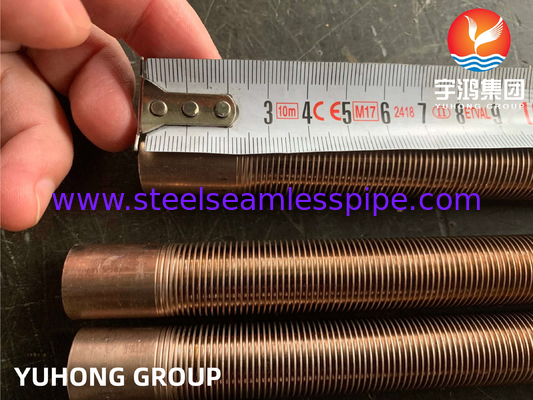

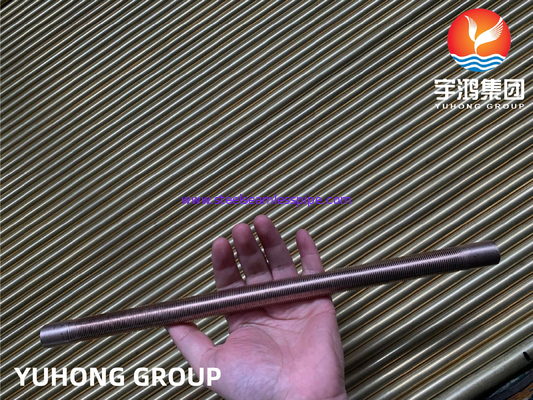

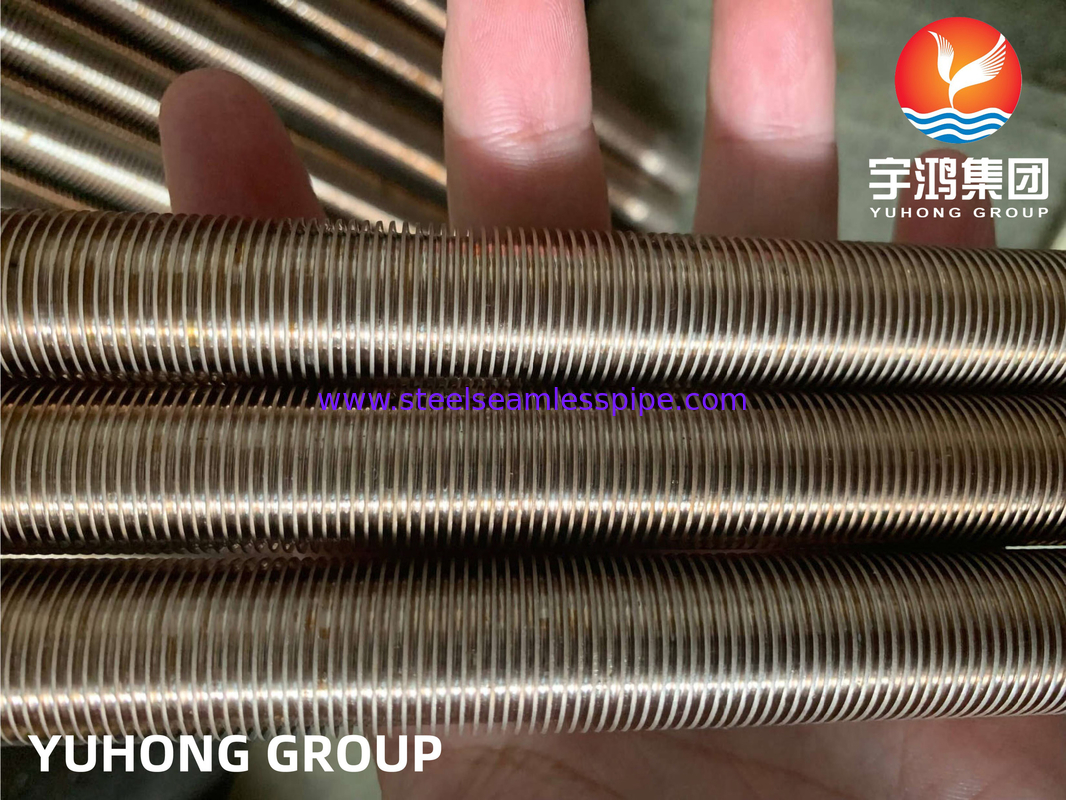

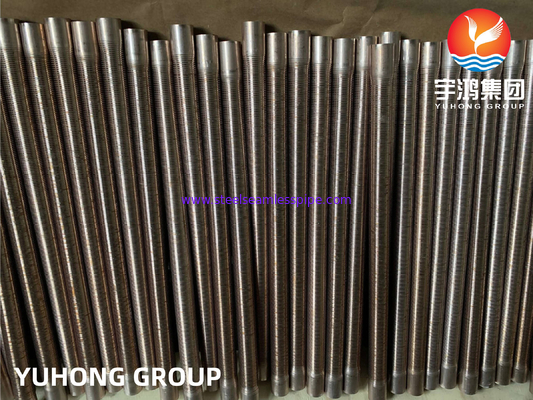

ASTM B111 UNS C70600 तांबा निकेल मिश्र धातु ट्यूब हीट एक्सचेंजर कम फिनड ट्यूब

ASTM B111 / ASME SB111 UNS C70600 तांबा निकेल 90/10 तेल कूलर के लिए कम फिनड ट्यूब


विशिष्ट अनुप्रयोगों के अनुरूप कम पंख वाले ट्यूब विभिन्न पंख ज्यामिति में आते हैं। वे आमतौर पर एक्सट्रूज़न, रोल बनाने या एम्बेडेड पंख तकनीकों जैसी प्रक्रियाओं का उपयोग करके निर्मित होते हैं।एक्सट्रूज़न सबसे अधिक इस्तेमाल किया जाने वाला तरीका है, जहां पंखों को विशेष रूप से डिजाइन किए गए मोल्ड के माध्यम से ट्यूब सामग्री को निचोड़कर बनाया जाता है। रोल बनाने में पंख बनाने के लिए रोल के सेट के माध्यम से सामग्री की एक सपाट पट्टी को पारित करना शामिल है,जो फिर ट्यूब के चारों ओर घुमाया जाता है. एम्बेडेड फिन तकनीकों में ट्यूब की सतह पर अलग-अलग फिन स्ट्रिप्स को बांधना शामिल है। सबसे अधिक इस्तेमाल किए जाने वाले प्रकारों में सादे फिन (किसी भी पैटर्न के बिना सीधे फिन) शामिल हैं,सर्पिल फिन्स (ट्यूब के साथ एक हेलिकल पैटर्न में फिन्स), और अनुदैर्ध्य पंख (ट्यूब अक्ष के समानांतर चलने वाले पंख) । प्रत्येक पंख प्रकार गर्मी हस्तांतरण प्रदर्शन और मैल के प्रतिरोध के मामले में अलग-अलग फायदे प्रदान करता है।


कम पंख वाले ट्यूबों के फायदे
1. नंगे ट्यूब के बाहरी सतह क्षेत्रफल का 2.5-3 गुना प्रदान करता है
2. बढ़ी हुई गर्मी एक्सचेंजर दक्षता का मतलब है कि कम ट्यूब एक नंगे ट्यूब के रूप में एक ही गर्मी हस्तांतरण को पूरा करने के लिए आवश्यक है
3कम पंख वाली ट्यूब नए शेल आदि के निर्माण के कठिन और महंगे कार्य के बिना मौजूदा एक्सचेंजर के प्रदर्शन को बढ़ा सकती है।
4अपतटीय उत्पादन या उच्च ऊंचाई वाले आसवन स्तंभों में कम स्थान और वजन अत्यंत मूल्यवान हो सकता है।कम पंख वाली तकनीक बड़े शेल और ट्यूब एक्सचेंजर्स को कॉम्पैक्ट हीट एक्सचेंजर्स में बदल सकती है

तांबे के मिश्र धातु ट्यूबों का समकक्ष ग्रेड

यह भी उपलब्ध है - कम पंख वाले ट्यूब
कंडेनसर ट्यूब "Y-फिन"	वाष्पीकरण ट्यूब "टी-फिन"
इनर ग्रूवेड (आईजी) लो फिन ट्यूब	Y-फिन / T-फिन ट्यूब
यू-बेंड लो फिन ट्यूब	एनील्ड लो फिन ट्यूब
निरीक्षण और परीक्षण - कम पंख वाले ट्यूब
रासायनिक संरचना
यांत्रिक गुण
हाइड्रोस्टैटिक परीक्षण
वायवीय परीक्षण
बोरोस्कोपिक निरीक्षण
एडी करंट टेस्ट



लो फिन ट्यूब के अनुप्रयोग
1बिजली संयंत्रों के लिए हीट एक्सचेंजर (इलेक्ट्रिक, परमाणु, थर्मल और भूतापीय ऊर्जा संयंत्र)
2उच्च संक्षारक प्रणाली (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड)
3रासायनिक और पेट्रोकेमिकल उद्योग
4खाद्य प्रसंस्करण और प्रशीतन उद्योग
