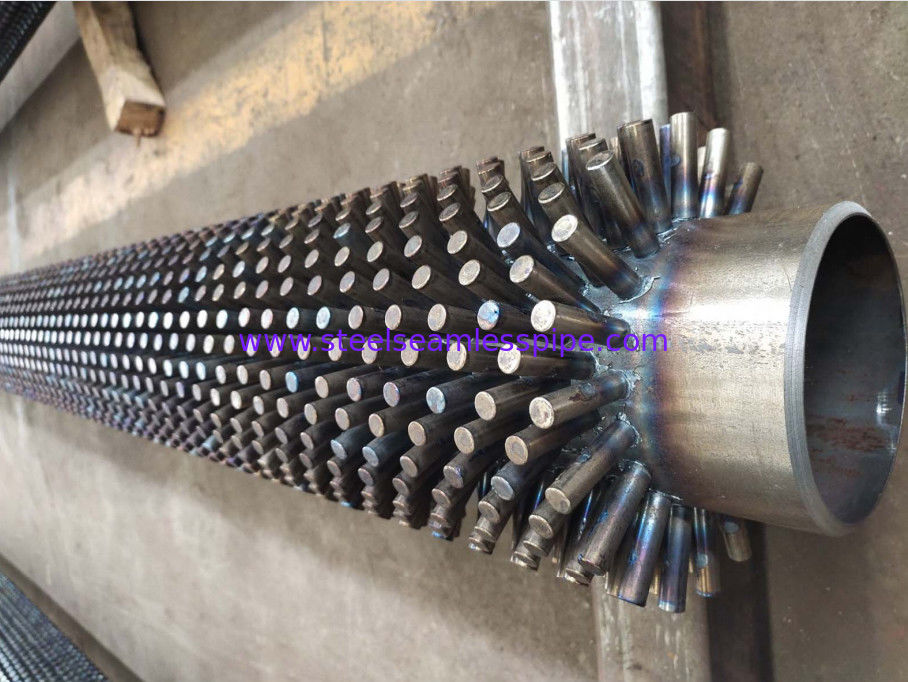

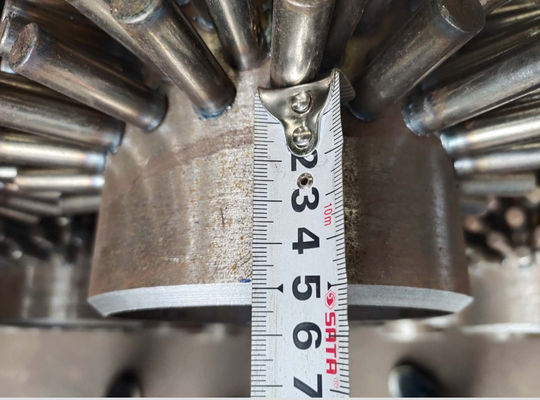

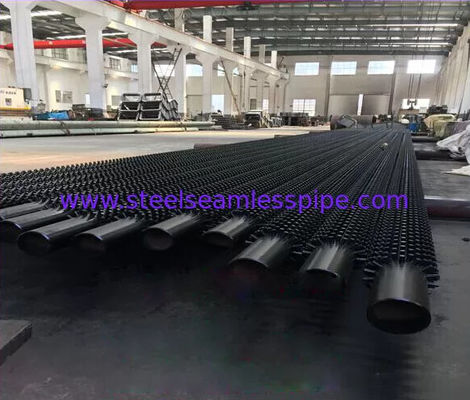

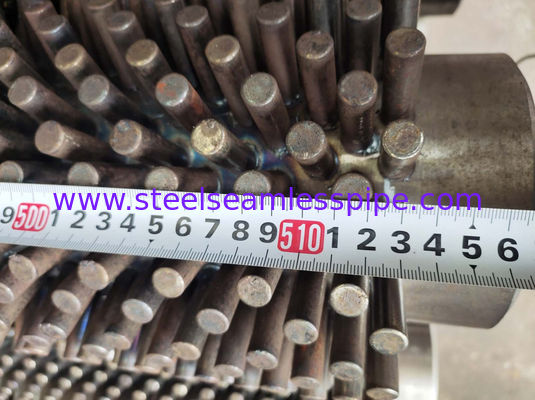

एएसटीएम ए३३५ पी५/पी९/पी११/पी२२ फिनेड ट्यूब/स्टड पाइप, कार्बन स्टील/एलॉयड स्टील, फर्नेस

ASTM A335 P11 P22 P9 P91 हीटर एक्सचेंजर के उपयोग के लिए कार्बन स्टील फिनड ट्यूब

एचएफडब्ल्यू सॉलिड फिनेड ट्यूब उच्च आवृत्ति वेल्डेड हेलिकल सर्पिल सॉलिड फिनेड ट्यूब के लिए छोटा

हेलिकल फिनेड ट्यूब डिजाइनर को स्वच्छ धुआं गैसों का उपयोग करने वाले पूरे गर्मी एक्सचेंजर के लिए उच्च थर्मल दक्षता और कॉम्पैक्ट डिजाइन समाधान प्रदान करते हैं।हेलिकल फिनेड ट्यूब दोनों ठोस और Serrated प्रकार में निर्मित कर रहे हैं.

हेलिकल सॉलिड फिनड ट्यूबों का निर्माण ट्यूब पर हेलिकल रूप से लपेटकर किया जाता है। एचएफ प्रतिरोध वेल्डिंग आमतौर पर 400 kHz की आवृत्ति का उपयोग करती है।पाइप के चारों ओर पंख और निरंतर वेल्डपंख पट्टी को ट्यूब पर सर्पिल रूप से घुमाया जाता है और सर्पिल जड़ के साथ बेस ट्यूब में उच्च आवृत्ति वाली विद्युत प्रक्रिया से लगातार वेल्डेड किया जाता है।पंख पट्टी तनाव के तहत रखा और साइड के रूप में यह ट्यूब के चारों ओर बनाया जाता है के रूप में सीमित, इस प्रकार यह सुनिश्चित करता है कि पट्टी बेस ट्यूब की सतह के साथ बलपूर्वक संपर्क में है। एक निरंतर वेल्ड को उस बिंदु पर लागू किया जाता है जहां फिन पट्टी पहली बार ट्यूब व्यास के चारों ओर झुकना शुरू करती है,गैस धातु चाप वेल्डिंग प्रक्रिया का उपयोग करके.

किसी दिए गए ट्यूब या पाइप के आकार के लिए, पाइप की लंबाई की इकाई के अनुसार वांछित गर्मी हस्तांतरण सतह क्षेत्र को उपयुक्त फिन ऊंचाई निर्दिष्ट करके प्राप्त किया जा सकता है,पंखुड़ी की मोटाई और/या पंखुड़ियों की संख्या लंबाई के प्रति मीटर.

एचएफडब्ल्यू ठोस फिनड ट्यूब

यह वेल्डेड स्टील फिनड ट्यूब कॉन्फ़िगरेशन व्यावहारिक रूप से किसी भी हीट एक्सचेंजर अनुप्रयोग के लिए इस्तेमाल किया जा सकता है, और विशेष रूप से उच्च तापमान और उच्च दबाव अनुप्रयोगों के लिए उपयुक्त है।इस विन्यास की महत्वपूर्ण विशेषताएं कुशल हैं, तापमान और दबाव की सभी स्थितियों में पंखुड़ी के ट्यूब के लिए प्रभावी बंधन, और उच्च पंखुड़ी पक्ष के तापमान का सामना करने की क्षमता।

एक सतत हेलिकल फिन को उच्च आवृत्ति विद्युत प्रतिरोध वेल्डिंग द्वारा बेस ट्यूब से जोड़ा जाता है ताकि एक कुशल और थर्मल रूप से विश्वसनीय बंधन दिया जा सके।

तकनीकी विवरण/बेस ट्यूब विवरण

ट्यूब व्यासः 20 मिमी ओडी मिन से 219 मिमी ओडी मैक्स।

ट्यूब मोटाईः न्यूनतम 2 मिमी से 16 मिमी तक

ट्यूब सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील, सुपर डुप्लेक्स स्टील, इनकोनेल, हाई क्रोम हाई निकेल एंड इनकोलोय, सीके 20 सामग्री और कुछ अन्य सामग्री।

पंख विवरण

पंखुड़ियों की मोटाईः न्यूनतम 0.8 मिमी से अधिकतम 4 मिमी

पंखुड़ियों की ऊंचाईः न्यूनतम 0.25 ̊ (6.35 मिमी) अधिकतम।1.5 ′′ (38 मिमी)

पंख घनत्वः न्यूनतम 43 पंख प्रति मीटर से अधिकतम 287 पंख प्रति मीटर तक

सामग्रीः कार्बन स्टील, स्टेनलेस स्टील, मिश्र धातु स्टील, कॉर्टेन स्टील, डुप्लेक्स स्टील और इनकोलोय।

त्वरित उद्धरण के लिए, कृपया निम्नलिखित आवश्यकता के साथ भेजें:

टुकड़ों की संख्या,

बेस ट्यूबः व्यास, मोटाई, लंबाई और सामग्री विनिर्देश।

पंखः सामग्री विनिर्देश, प्रकार (ठोस या दागदार), ऊंचाई, मोटाई, अंतर, पंखों की लंबाई और गैर-पंखों वाले अनुभाग। यदि आवश्यक हो तो वेल्ड तैयारी विवरण।

डिलीवरी की अवधि आवश्यक है।
