| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A210 GR.A1 HFW सींगदार फिनाइड ट्यूब |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| पैकेजिंग विवरण: | प्लाई-वुडन केस / आयरन केस / बंडल विथ प्लास्टिक कैप |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी |
| उत्पाद का नाम: | उच्च आवृत्ति पेचदार दाँतेदार पंख वाली ट्यूब | मातृ: | कोई भी सामग्री संयोजन जिसे आर्क वेल्ड किया जा सकता है |
|---|---|---|---|
| वेल्ड प्रक्रिया: | जीएमएडब्ल्यू | ट्यूब का आकार: | 1.00″ से 12.75″ बाहरी व्यास |
| फिन की ऊंचाई: | 0.375″ से 1.25″ | फिन पिच: | 1 से 7 फिन प्रति इंच |
| फिन मोटाई: | 20ga (.035″) से 16ga (.060″) | फिन खंड चौड़ाई: | 5/32″ या 5/16″ |
| आवेदन: | हीट एक्सचेंजर, बॉयलर, प्राकृतिक गैस उपचार, आदि। | ||
| प्रमुखता देना: | जीआर ए हीट एक्सचेंजर फिन ट्यूब,हीट एक्सचेंजर फिन ट्यूब,SA210 फिनड ट्यूब |
||

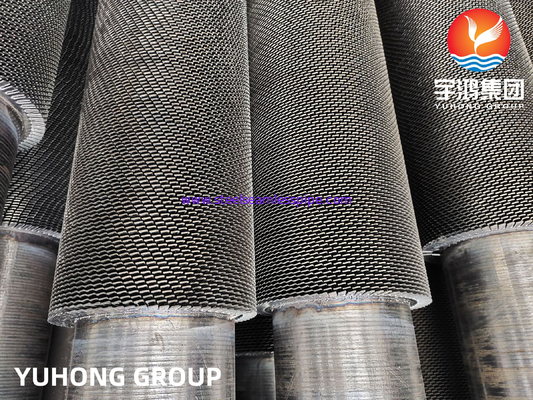

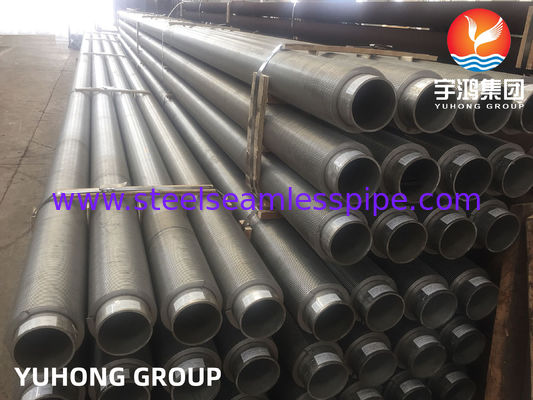

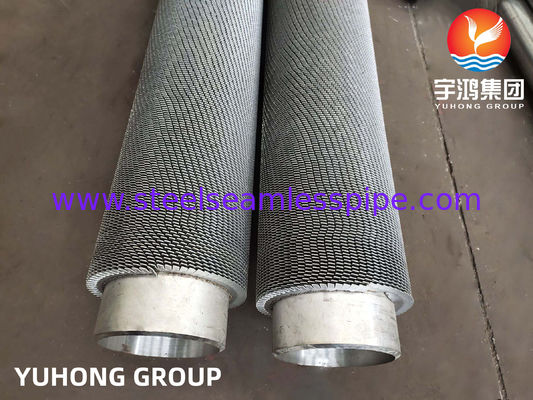

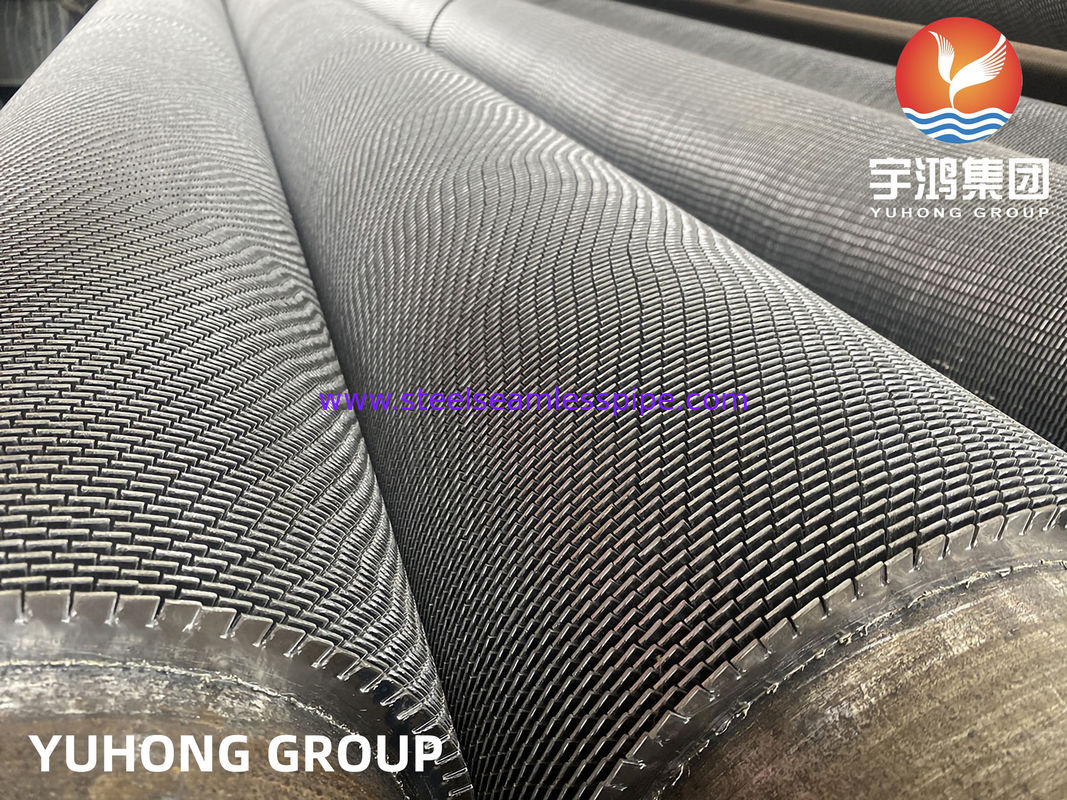

ASTM A210 / ASME SA210 GR. A1 कार्बन स्टील HFW Serrated Fined Tube
एचएफडब्लू सींग वाले पंख वाले ट्यूबउच्च आवृत्ति वेल्डेड हेलिकल सर्पिल सेटेड फिनड ट्यूब का संक्षिप्त नाम।पंखों वाली ट्यूबों को बेस ट्यूब के चारों ओर धातु की एक पतली पट्टी को हेलिकल पैटर्न में लपेटकर और फिर गर्मी हस्तांतरण के लिए सतह के क्षेत्र को बढ़ाने के लिए पंखों को serrating द्वारा बनाया जाता है.
इस तरह के टर्बुलेंस गर्मी के हस्तांतरण की दर में सुधार करते हैं,पारंपरिक पंखों वाले ट्यूबों की तुलना में दागदार पंखों वाले ट्यूबों को अधिक प्रभावी बनाना.
दागदार पंखुड़ी ट्यूबों का उपयोग कई प्रकार के अनुप्रयोगों में किया जा सकता है, जिनमें बॉयलर, कंडेनसर और हीट एक्सचेंजर शामिल हैं, विभिन्न उद्योगों जैसे बिजली उत्पादन, तेल और गैस,रसायन प्रसंस्करण.
| युहोंग समूह के वेल्डेड हेलिकल सेरेटेड फिनेड ट्यूब | |
| वेल्ड प्रक्रिया | जीएमएडब्ल्यू |
| ट्यूब/पाइप का आकार | 1.00′′ से 12.75′′ बाहरी व्यास तक |
| पंखुड़ी की ऊंचाई | 0.375′′ से 1.25′′ तक |
| पंख खंड की चौड़ाई | 5/32′′ या 5/16′′ |
| पंख की मोटाई | 20ga (.035") से 16ga (.060") |
| फिन पिच | 1 से 7 पंख प्रति इंच |
| सामग्री | कोई भी सामग्री संयोजन जिसे आर्क वेल्डेड किया जा सकता है |
| ट्यूब की लंबाई | कोई व्यावहारिक सीमा नहीं |
वेल्डेड ठोस पंख वाले ट्यूबों और वेल्डेड दागदार पंख वाले ट्यूबों में क्या अंतर है?
इनके बीच मुख्य अंतर पंखों के डिजाइन में है।
1वेल्डेड ठोस पंख वाले ट्यूबों में पंख होते हैं जो ट्यूब की लंबाई के साथ ठोस और निरंतर होते हैं। ये पंख गर्मी हस्तांतरण के लिए एक बड़ा सतह क्षेत्र प्रदान करते हैं,जो हीट एक्सचेंजर की दक्षता में सुधार कर सकता हैहालांकि, ठोस पंखों से दागदार पंखों की तुलना में दबाव में अधिक गिरावट आ सकती है।
2. वेल्डेड दागदार पंख वाले ट्यूबों में पंख होते हैं जो उनकी लंबाई के साथ दागदार या नाखून होते हैं। ये दागदार सीमा परत को बाधित करने और गर्मी हस्तांतरण दक्षता में सुधार करने में मदद करते हैं।ठोस पंखों की तुलना में दागदार पंख भी कम दबाव की गिरावट प्रदान कर सकते हैं.
एचएफडब्ल्यू (उच्च आवृत्ति वेल्डिंग) हेलिकल सेरेटेड फिनड ट्यूबों के लाभों में शामिल हैंः
गर्मी हस्तांतरण की दक्षता में सुधार: पंखों पर दागों से सीमा परत को बाधित करने और उथल-पुथल बढ़ाने में मदद मिलती है, जिससे गर्मी हस्तांतरण की दक्षता में सुधार होता है।
कम दबाव गिरावटः दागों से पंख वाले ट्यूब में दबाव में गिरावट भी कम होती है, जिसके परिणामस्वरूप ऊर्जा की बचत और सिस्टम के प्रदर्शन में सुधार हो सकता है।
टिकाऊ निर्माण: एचएफडब्ल्यू वेल्डिंग प्रक्रिया पंखों और बेस ट्यूब के बीच एक मजबूत और टिकाऊ बंधन बनाती है, जो उच्च तापमान और दबाव का सामना कर सकती है।
बहुमुखी प्रतिभाः एचएफडब्ल्यू हेलिकल सेरेटेड फिनड ट्यूबों का उपयोग बिजली उत्पादन, रासायनिक प्रसंस्करण और एचवीएसी सहित विभिन्न अनुप्रयोगों में किया जा सकता है, क्योंकि उनकी उच्च दक्षता और स्थायित्व है।
लागत प्रभावीता
दक्ष गर्मी हस्तांतरण क्षमताओं से हीट एक्सचेंजर्स का कुल आकार और वजन कम हो जाता है, जिससे संभावित रूप से सामग्री और स्थापना लागत कम हो जाती है।इससे प्रारंभिक व्यय और परिचालन लागत दोनों में महत्वपूर्ण बचत हो सकती है.
वेल्ड की अखंडता
इन पंखुड़ी ट्यूबों के निर्माण में उपयोग की जाने वाली उच्च आवृत्ति वेल्डिंग (एचएफडब्ल्यू) प्रक्रिया मजबूत और विश्वसनीय वेल्ड सुनिश्चित करती है, संचालन के दौरान विफलता के जोखिम को कम करती है और ट्यूब की समग्र दीर्घायु को बढ़ाती है।
आवेदन
आम आवेदन क्षेत्र हैंः
1बिजली संयंत्रों के लिए हीट एक्सचेंजर इकाइयां (इलेक्ट्रिक, परमाणु, थर्मल और भूतापीय बिजली संयंत्र);
2उच्च संक्षारक प्रणालियां (कंडेनसर, वाष्पीकरण, समुद्री जल निर्जलीकरण, उर्वरक, यूरिया प्रणाली, अमोनिया, गैस, संक्षारक एसिड);
3- पेट्रोलियम, रासायनिक और पेट्रोकेमिकल उद्योग;
4खाद्य प्रसंस्करण और प्रशीतन उद्योग;
5- प्राकृतिक गैस उपचार;
