| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834 |
| मॉडल संख्या: | एन/ए |
| न्यूनतम आदेश मात्रा: | 500 किग्रा |
|---|---|
| मूल्य: | To be discussed |
| पैकेजिंग विवरण: | स्वनिर्धारित |
| प्रसव के समय: | 50-120 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | 5000 मीटर/दिन |
| उत्पाद: | डबल एच फिन ट्यूब | सामग्री: | एएसटीएम ए213 ग्रेड 1 |
|---|---|---|---|
| आवेदन: | बिजली संयंत्र | पैकेट: | स्वनिर्धारित |

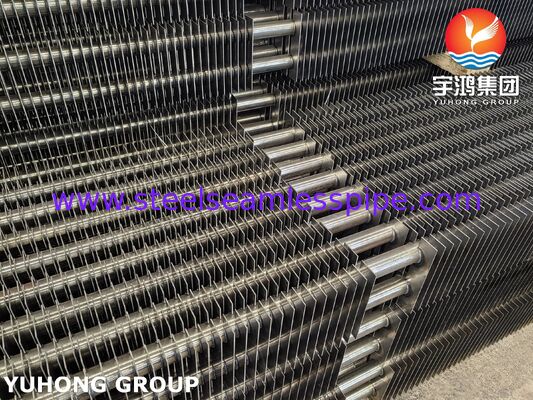

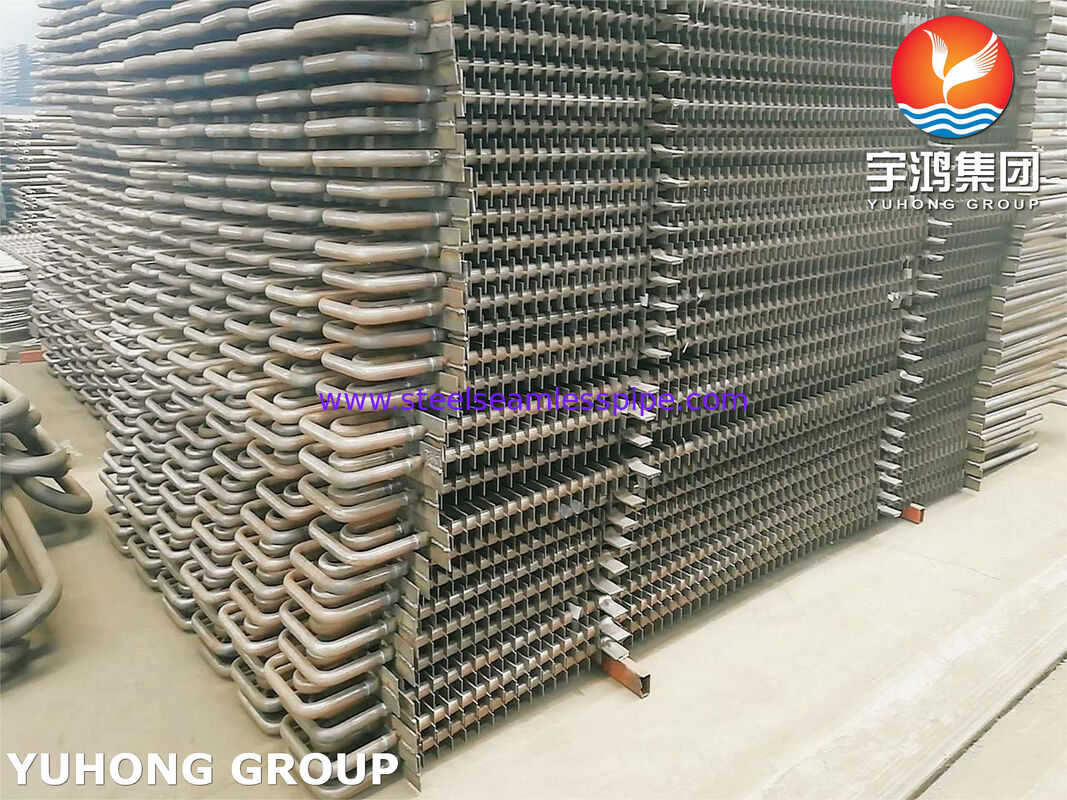

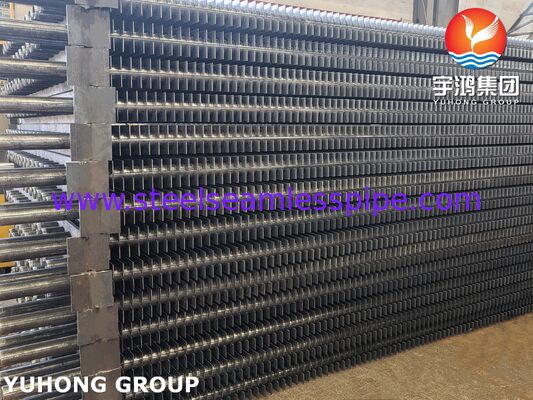

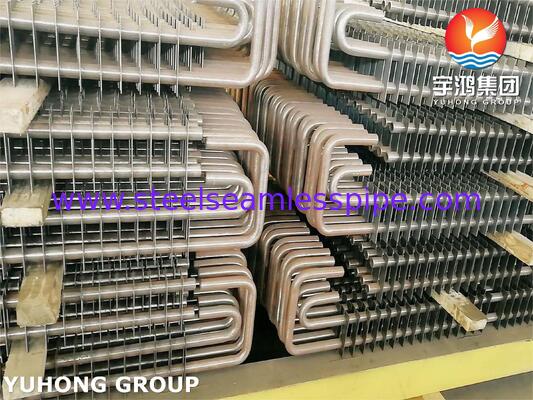

हमारेASTM A210 ग्रेड 1 डबल एच-फिनड ट्यूबवे विशेष रूप से उच्च तनाव वाले बॉयलर वातावरण, अपशिष्ट गर्मी वसूली प्रणालियों और बिजली संयंत्रों के अर्थशास्त्री के लिए डिज़ाइन किए गए कस्टम-इंजीनियर थर्मल प्रदर्शन समाधान हैं।दोहरी एच के आकार की पंखुड़ी संरचनाओं के साथ, निर्बाध मध्यम कार्बन स्टील बेस ट्यूबों के लिए प्रतिरोध वेल्डेडइस डिजाइन से सतह गर्मी विनिमय क्षेत्र को अधिकतम किया जाता है जबकि धुआं गैस प्रतिरोध और राख संचय को काफी कम किया जाता है।
उच्च ताप दक्षता:डबल एच-फिन व्यवस्था मानक अनुदैर्ध्य या सर्पिल फिन ट्यूबों की सतह क्षेत्रफल का दोगुना प्रदान करती है, जिससे तेजी से थर्मल चालकता की सुविधा होती है।
एंटी-फॉलिंग और सेल्फ-क्लीनिंग ज्यामितिःदोहरे वर्ग-पंखों से बने सीधी धुआं गैस नहरें धूल के संचय को कम करती हैं और सूजन-वसाने वाले के पहनने को कम करती हैं।
मजबूत प्रतिरोध वेल्डिंगःसटीक फ्लैश-प्रतिरोध वेल्डिंग उच्च संपर्क अखंडता सुनिश्चित करती है, फिन-टू-ट्यूब इंटरफ़ेस पर थर्मल प्रतिरोध को समाप्त करती है।
दबाव में कमी:ओपन-चैनल फिन लेआउट ट्यूब बैंक में ड्राफ्ट हानि को कम करता है, जिससे प्रेरित ड्राफ्ट (आईडी) प्रशंसकों पर बिजली की खपत कम होती है।
हम कस्टम इंजीनियरिंग चित्रों और अंतरराष्ट्रीय बॉयलर मानकों के अनुरूप डबल एच-फिनड ट्यूबों का निर्माण करते हैं।
| घटक / पैरामीटर | मानक सीमा (मीट्रिक) | मानक रेंज (इम्पीरियल) |
|---|---|---|
| बेस ट्यूब विनिर्देश | एएसटीएम A210 ग्रेड A-1 / Gr.1 | एएसटीएम A210 ग्रेड A-1 / Gr.1 |
| बेस ट्यूब का बाहरी व्यास (OD) | 25.4 मिमी ️ 60.3 मिमी | 10.0 इंच ₹ 2.375 इंच |
| बेस ट्यूब की दीवार की मोटाई | 2.77 मिमी ∙ 6.5 मिमी | 0.109 में ₹ 0.256 में |
| पंख की मोटाई | 1.5 मिमी ️ 4.0 मिमी | 0.059 में ₹ 0.157 में |
| फिन पिच | 10 मिमी 35 मिमी | 0.39 इंच ₹ 1.38 इंच |
| पंखुड़ी की ऊंचाई/चौड़ाई | 30 मिमी 65 मिमी | 1.18 इंच ₹ 2.56 इंच |
| ट्यूब की लंबाई | 15,000 मिमी तक | 49.2 फीट तक |
एएसटीएम ए 210 ग्रेड 1 एक निर्बाध मध्यम कार्बन स्टील विनिर्देश है जो उच्च दबाव बॉयलर और सुपरहीटर ट्यूबों के लिए अनुकूलित है।
| कार्बन (सी) | मैंगनीज (Mn) | फास्फोरस (पी) | सल्फर (S) | सिलिकॉन (Si) |
|---|---|---|---|---|
| ≤0.27 | ≤0.93 | ≤0.035 | ≤0.035 | ≤0.1 |
तन्य शक्तिः ≥415MPa
उपज शक्ति:≥255MPa
लम्बाई (2 इंच / 50 मिमी में):≥ 30%
कठोरता: ≤143HBW
महत्वपूर्ण बिजली संयंत्र बुनियादी ढांचे में शून्य दोष स्थापना सुनिश्चित करने के लिए, प्रत्येक उत्पादन बैच को पूर्ण प्रक्रिया गुणवत्ता निरीक्षण से गुजरता हैः
हाइड्रोस्टैटिक दबाव परीक्षणःसिमुलेटेड पावर प्लांट परिचालन स्थितियों में पाइप दबाव के नामों को मान्य करता है।
एडी करंट टेस्ट (ईसीटी):बेस ट्यूब की पूरी लंबाई के साथ सतह और उप-सतह दोषों का पता लगाता है।
अल्ट्रासोनिक दोष का पता लगाना (UT):दीवार मोटाई एकरूपता और आंतरिक धातु स्थिरता की जांच करता है।
फिन वेल्ड अखंडता परीक्षणःवेल्ड फ्यूजन प्रतिशत सत्यापित करने के लिए यांत्रिक खींच परीक्षण और क्रॉस सेक्शन धातु विज्ञान जांच ($\ge 95\%$) ।
आयामी एवं दृश्य निरीक्षण:पंखों के पिच, संरेखण, ट्यूब की सीधाई और सतह की समाप्ति का सटीक सत्यापन।
कोयला और बायोमास पावर प्लांट के इकोनॉमाइज़र
अपशिष्ट गर्मी वसूली के लिए बॉयलर (WHRB)
गैस टरबाइन गर्मी वसूली भाप जनरेटर (HRSG)
औद्योगिक पेट्रोकेमिकल बॉयलर और प्रीहीटर
