| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | ASTM A182 F51 डुप्लेक्स स्टील WNRF फ्लैंज |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/फूस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | द्वैध स्टील निकला हुआ किनारा | आयाम: | एएसएमई बी16.5, एएसएमई बी16.47, एएसएमई बी16.48 |
|---|---|---|---|
| मानक: | ASTM A182 / ASME SA182 | सामग्री: | एफ51, यूएनएस एस31803 |
| आयुध डिपो: | 1/2 "से 48" | कक्षा: | 150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| निकला हुआ किनारा चेहरा: | एफएफ, आरएफ, आरटीजे | ||
| प्रमुखता से दिखाना: | एएसटीएम ए182 एफ51 डुप्लेक्स स्टील फ्लैंज, डुप्लेक्स एस31803 वेल्ड नेक फ्लैंज डब्ल्यूएनआरएफ | ||

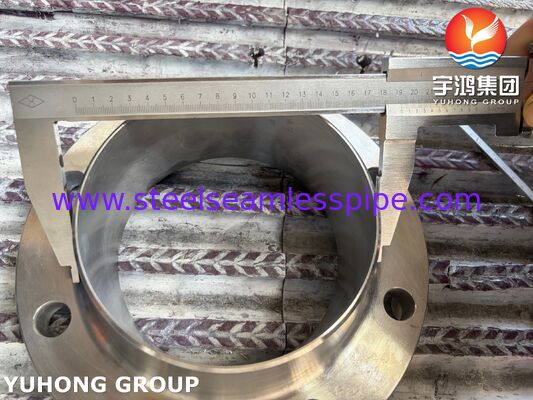

एएसटीएम ए182 एफ51 / यूएनएस एस31803 डुप्लेक्स स्टील वेल्ड नेक फ्लैंज एएसएमई बी16.5 फोर्ज्ड डब्ल्यूएनआरएफ फ्लैंज

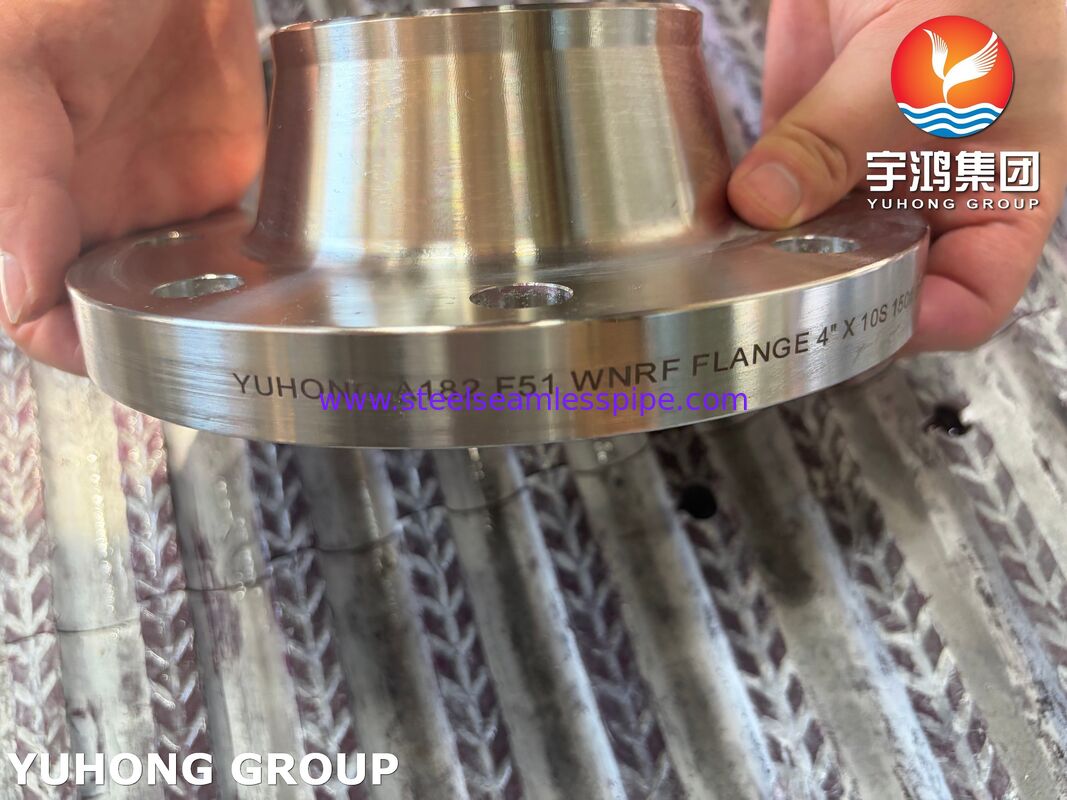

एएसटीएम ए182 एफ51 / यूएनएस एस31803 डुप्लेक्स स्टील वेल्ड नेक फ्लैंज फोर्ज्ड डब्ल्यूएनआरएफ फ्लैंज
| सी | एमएन | एसआई | पी | एस | सीआर | एमओ | एनआई | एन | एफई |
|---|---|---|---|---|---|---|---|---|---|
| 0.030 अधिकतम | 2.00 अधिकतम | 1.00 अधिकतम | 0.030 अधिकतम | 0.020 अधिकतम | 22.0 – 23.0 | 3.0 – 3.5 | 4.50 – 6.50 | 0.14 – 0.20 | 63.72 न्यूनतम |

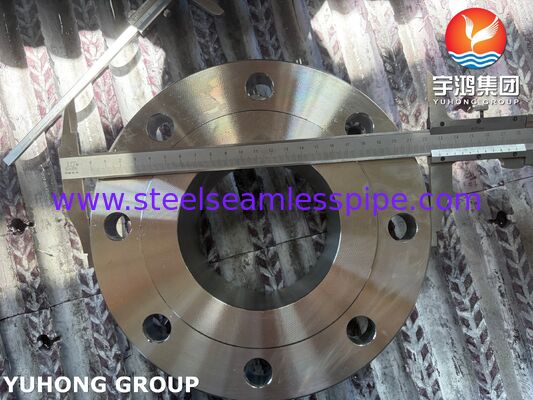

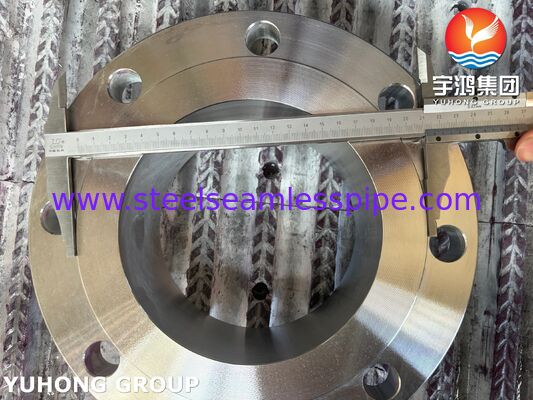

एएसटीएम ए182 एफ51 / यूएनएस एस31803 डुप्लेक्स स्टील वेल्ड नेक फ्लैंज फोर्ज्ड डब्ल्यूएनआरएफ फ्लैंज
| घनत्व (जी/सेमी 3) | घनत्व (एलबी/इन 3) | गलनांक (°C) | गलनांक (°F) |
|---|---|---|---|
| 7.805 | 0.285 | 1420 – 1465 | 2588 – 2669 |
अन्य प्रकार के डुप्लेक्स स्टील फ्लैंज
| डुप्लेक्स 2205 फ्लैंज | एन प्रकार | डीआईएन |
डब्ल्यूएन – वेल्डिंग नेक | एन-टाइप 11 | डीआईएन 2631 |
| डीआईएन 2632 | ||
| डीआईएन 2633 | ||
| डीआईएन 2634 | ||
| डीआईएन 2635 | ||
| बीएल – ब्लाइंड | एन-टाइप 05 | डीआईएन 2527 |
| एसओ – स्लिप ऑन | एन-टाइप 01/12 | |
एलजे – लैप जॉइंट | एन-टाइप 02/04 | डीआईएन 2641 |
| डीआईएन 2642 | ||
| डीआईएन 2655 | ||
| डीआईएन 2656 | ||
| एलडब्ल्यूएन – लॉन्ग वेल्डिंग नेक / इंटीग्रल | एन-टाइप 21 | |
| वेल्डिंग कॉलर | एन-टाइप 32/34 | |
| सुपर डुप्लेक्स 2507 फ्लैट फ्लैंज वेल्डिंग के लिए | डीआईएन 2573 | |
| डीआईएन 2576 | ||
| एसडब्ल्यू – सॉकेट वेल्ड | एन-टाइप 14 | |
| टीएचआर – थ्रेडेड | एन-टाइप 13 | डीआईएन 2566 |
| सुपर डुप्लेक्स 2507 लैप जॉइंट शॉर्ट स्टब एंड | डीआईएन 2673 |
आयामी और दबाव मानक
जबकि सामग्री को एएसटीएम ए182 द्वारा नियंत्रित किया जाता है, आयाम और दबाव रेटिंग को अलग-अलग पाइपिंग कोड द्वारा नियंत्रित किया जाता है:
एएसएमई बी16.5: एनपीएस ½" से एनपीएस 24" तक क्लास 150, 300, 600, 900, 1500, और 2500 के लिए डब्ल्यूएन फ्लैंज को कवर करता है।
एएसएमई बी16.47: बड़े फ्लैंज (एनपीएस 26" से 60") को सीरीज ए (एमएसएस एसपी-44) या सीरीज बी (एपीआई 605) में कवर करता है।
बोर शेड्यूल: वेल्ड नेक फ्लैंज का आंतरिक व्यास (बोर) निर्बाध बट-वेल्ड कनेक्शन सुनिश्चित करने के लिए पाइप के शेड्यूल (जैसे, एसएच 40, एसएच 80, एसएच 160, या एक्सएक्सएस) से मेल खाना चाहिए।
अनुप्रयोग
इसकी उच्च शक्ति और क्लोराइड पिटिंग और स्ट्रेस कोरोजन क्रैकिंग के प्रति असाधारण प्रतिरोध के कारण, यह विशिष्ट फ्लैंज व्यापक रूप से इसमें उपयोग किया जाता है:
ऑफशोर ऑयल एंड गैस: सबसी मैनिफोल्ड, टॉपसाइड पाइपिंग, और राइजर सिस्टम।
रासायनिक प्रसंस्करण: हीट एक्सचेंजर्स और एसिटिक, फार्मिक और फॉस्फोरिक एसिड को संभालने वाले पाइपिंग।
लुगदी और कागज उद्योग: डाइजेस्टर ब्लो लाइन और रिकवरी बॉयलर।
विलवणीकरण संयंत्र: उच्च दबाव वाले समुद्री जल रिवर्स ऑस्मोसिस (एसडब्ल्यूआरओ) पाइपिंग।
एफजीडी (फ्लू गैस डिसल्फराइजेशन): कोयला आधारित बिजली संयंत्रों में सिस्टम।
