| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ISO, TUV, PED etc. |
| मॉडल संख्या: | A182 F51 वेल्डिंग गर्दन निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | सुरक्षात्मक निकला हुआ किनारा फेस कवर, नमी-प्रूफ रैपिंग और निर्यात-ग्रेड प्लाईवुड मामले या लकड़ी के फ |
| प्रसव के समय: | स्वनिर्धारित |
| भुगतान शर्तें: | टी/टी, एल/सी नजर में |
| आपूर्ति की क्षमता: | प्रति माह 5000 पीसी |
| सामग्री पदनाम: | यूएनएस एस31803/एएसटीएम ए182 एफ51 | डुप्लेक्स माइक्रोस्ट्रक्चर: | फेरिटिक-ऑस्टेनिटिक स्टेनलेस स्टील |
|---|---|---|---|
| पिटिंग प्रतिरोध समतुल्य संख्या (PREN): | विशिष्ट ≥35 | फ़्लैंज फेसिंग कॉन्फ़िगरेशन: | आरएफ / एफएफ / आरटीजे |
| फोर्जिंग मार्ग: | ओपन डाई फोर्ज्ड और सीएनसी मशीनीकृत | गर्मी उपचार की स्थिति: | समाधान की घोषणा की |
| निरीक्षण एवं दस्तावेज़ीकरण: | पीएमआई, यूटी, पीटी, एन 10204 3.1 / 3.2 | सेवा का माहौल: | क्लोराइड, समुद्री जल और खट्टा सेवा अनुप्रयोग |

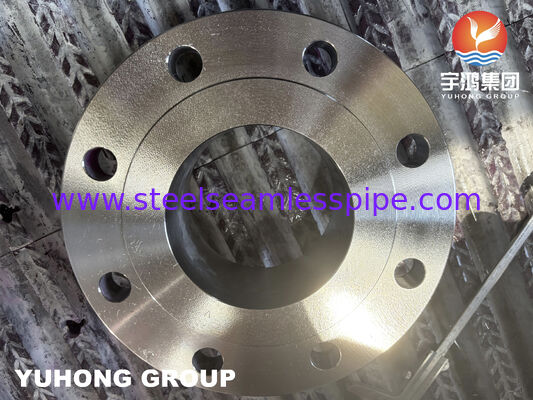

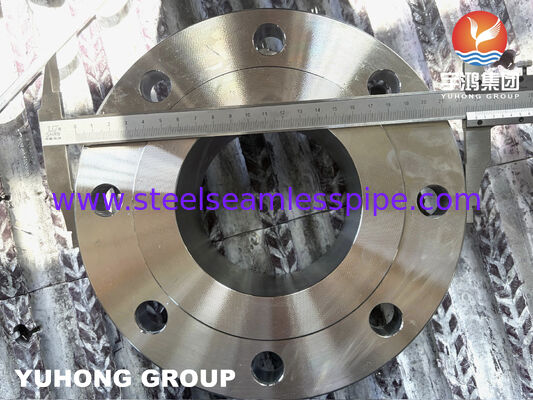

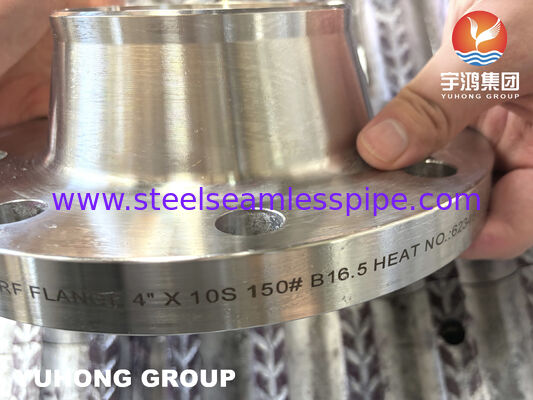

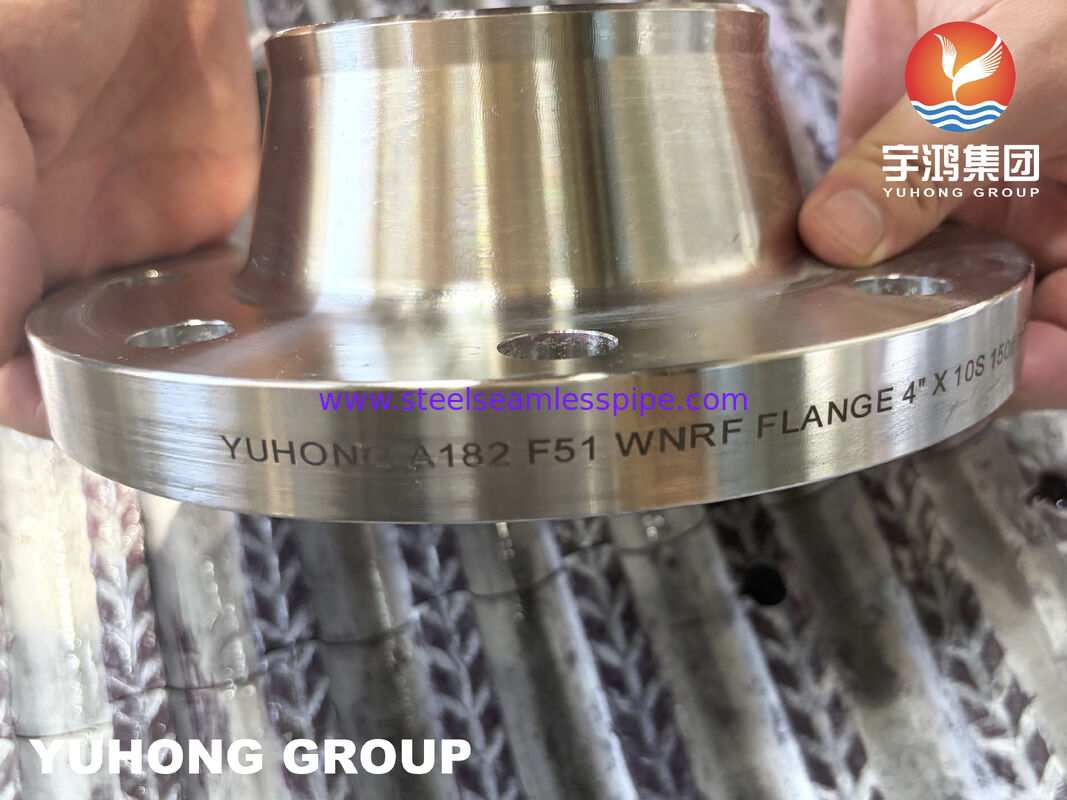

S31803 डुप्लेक्स स्टेनलेस स्टील WNRF फ्लैंज
उत्पाद का अवलोकन
उच्च अखंडता पाइप सिस्टम के लिए फोर्गेड डुप्लेक्स स्टेनलेस स्टील फ्लैंग्स
S31803 वेल्डिंग नेक राइज्ड फेस (WNRF) फ्लैंग्स डुप्लेक्स स्टेनलेस स्टील से निर्मित होते हैं जिसमें लगभग संतुलित फेरीटिक-ऑस्टेनिटिक माइक्रोस्ट्रक्चर होता है।पारंपरिक ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में, UNS S31803 क्लोराइड-प्रेरित पिटिंग, दरार संक्षारण और तनाव संक्षारण क्रैकिंग के लिए बेहतर प्रतिरोध के साथ उच्च उपज शक्ति प्रदान करता है।
वेल्डिंग गर्दन डिजाइन फ्लैंज हब और पाइप के बीच क्रमिक तनाव वितरण प्रदान करता है, जिससे यह चक्रात्मक दबाव और उच्च यांत्रिक भार के लिए उपयुक्त हो जाता है।ऊंचा चेहरा (आरएफ) सील सतहों औद्योगिक पाइपिंग प्रणालियों की एक विस्तृत श्रृंखला में विश्वसनीय गास्केट संपीड़न और लीक-टाइट flange जोड़ों को प्राप्त करने के लिए सटीक मशीनिंग कर रहे हैं.
ASME B16 के अनुसार उपलब्ध है।5, EN 1092-1 और परियोजना-विशिष्ट आवश्यकताओं, flanges पूर्ण सामग्री ट्रेसेबिलिटी और निरीक्षण प्रलेखन के साथ आपूर्ति की जा सकती है।
तकनीकी विनिर्देश
|
पद |
विनिर्देश |
|---|---|
|
उत्पाद का नाम |
S31803 डुप्लेक्स स्टेनलेस स्टील WNRF फ्लैंज |
|
सामग्री का ग्रेड |
UNS S31803 / ASTM A182 F51 |
|
मानक |
एएसएमई बी165, एन 1092-1, एमएसएस एसपी-44 |
|
फ्लैंज प्रकार |
वेल्डिंग गर्दन उठाया चेहरा (WNRF) |
|
दबाव रेटिंग |
वर्ग 1502500 / PN10PN100 |
|
सामना करना |
आरएफ (उच्च चेहरा), एफएफ, आरटीजे उपलब्ध |
|
निर्माण प्रक्रिया |
ओपन डाई फोर्जिंग + सीएनसी मशीनिंग |
|
ताप उपचार |
समाधान एनील किया गया |
|
एनपीएस रेंज |
1/2 "48" |
|
निरीक्षण |
PMI, UT, PT, कठोरता, आयामी निरीक्षण |
|
प्रमाणन |
EN 10204 3.1 / 3।2 |
रासायनिक संरचना
|
तत्व |
आवश्यकता (%) |
|---|---|
|
क्रोमियम |
21.0 ¢ 23.0 |
|
निकेल |
4.5 ¢6.5 |
|
मोलिब्डेनम |
2.5.3।5 |
|
नाइट्रोजन |
0.08 ¢ 0.20 |
|
कार्बन |
≤0.03 |
यांत्रिक गुण
|
संपत्ति |
विशिष्ट आवश्यकता |
|---|---|
|
तन्य शक्ति |
≥620 एमपीए |
|
उपज शक्ति |
≥ 450 एमपीए |
|
लम्बाई |
≥25% |
|
कठोरता |
≤290 एचबी |
उत्पाद की विशेषताएं
दो-चरण फेरीटिक-ऑस्टेनिटिक संरचना अच्छी कठोरता बनाए रखते हुए पारंपरिक 300-सीरीज स्टेनलेस स्टील्स की तुलना में अधिक शक्ति प्रदान करती है।
क्लोराइड युक्त माध्यमों के लिए उपयुक्त है जहां पिटिंग, क्रैप जंग और तनाव जंग क्रैकिंग डिजाइन विचार हैं।
कॉपर हब तनाव एकाग्रता को कम करता है और चक्रीय भार के तहत थकान प्रतिरोध में सुधार करता है।
नियंत्रित मोड़ आयामों को एक विश्वसनीय गास्केट बैठने और सील अखंडता सुनिश्चित करते हैं।
प्रत्येक फ्लैंज को परियोजना दस्तावेज का समर्थन करने के लिए गर्मी संख्या की ट्रेसेबिलिटी और निरीक्षण रिकॉर्ड के साथ आपूर्ति की जा सकती है।
विशिष्ट अनुप्रयोग
अपतटीय उत्पादन प्लेटफार्म
समुद्री जल शीतलन प्रणाली
निर्जलकरण संयंत्र
रासायनिक प्रसंस्करण इकाइयां
दबाव पाइप प्रणाली
एलएनजी सुविधाएं
हीट एक्सचेंजर पाइपिंग
अग्नि जल प्रणाली
उर्वरक पौधे
पल्स और पेपर प्रसंस्करण
समकक्ष सामग्री ग्रेड
|
मानक |
ग्रेड |
|---|---|
|
एएसटीएम |
A182 F51 |
|
UNS |
S31803 |
|
एन |
1.4462 |
|
डीआईएन |
X2CrNiMoN22-5-3 |
|
AFNOR |
Z3 CrNi 22.05 Az |
|
जीबी/टी |
022Cr22Ni5Mo3N |
निरीक्षण और परीक्षण
पॉजिटिव मटेरियल आइडेंटिफिकेशन (PMI)
अल्ट्रासोनिक परीक्षण (यूटी)
तरल द्रव (PT) परीक्षण
फेराइट सामग्री का मापन
कठोरता परीक्षण
आयामी निरीक्षण
EN 10204 3.1 / 3.2 प्रलेखन
अक्सर पूछे जाने वाले प्रश्न
1. 316L के बजाय S31803 क्यों चुनें?
S31803 उच्च शक्ति और क्लोराइड-प्रेरित पिटिंग, दरार संक्षारण और तनाव संक्षारण क्रैकिंग के लिए बेहतर प्रतिरोध प्रदान करता है, जिससे यह अधिक मांग वाले सेवा वातावरण के लिए उपयुक्त हो जाता है।
2किस प्रकार के दबाव वर्ग उपलब्ध हैं?
कक्षा 150 से कक्षा 2500 और समकक्ष पीएन रेटिंग ASME या EN मानकों के अनुसार उपलब्ध कराई जा सकती है।
3क्या अनुकूलित फ्लैंज आयामों का निर्माण किया जा सकता है?
हां, ग्राहक के चित्रों के आधार पर विशेष ड्रिलिंग पैटर्न, गैर-मानक मोटाई और परियोजना-विशिष्ट आयामों का उत्पादन किया जा सकता है।
4क्या निरीक्षण दस्तावेज उपलब्ध हैं?
EN 10204 3.1 या 3.2 प्रमाणपत्र, PMI रिपोर्ट, UT/PT रिपोर्ट और आयामी निरीक्षण रिकॉर्ड अनुरोध पर उपलब्ध हैं।
1 PREN तुलना
|
सामग्री |
विशिष्ट PREN |
|---|---|
|
316L |
2426 |
|
S31803 (2205) |
३५३८ |
|
S32750 (2507) |
≥40 |
2 S31803 बनाम S32205
|
पद |
S31803 |
S32205 |
|---|---|---|
|
रासायनिक संरचना |
एएसटीएम न्यूनतम आवश्यकताएं |
संकीर्ण रसायन श्रेणी |
|
यांत्रिक गुण |
समकक्ष |
समकक्ष |
|
विशिष्ट आपूर्ति |
व्यापक रूप से उपयोग किया जाता है |
अक्सर दोहरे प्रमाणपत्र (S31803/S32205) |
3 फ्लैंज का सामना करने वाले प्रकार
|
मुखी प्रकार |
विशिष्ट अनुप्रयोग |
|---|---|
|
आरएफ |
सामान्य प्रक्रिया पाइपिंग |
|
एफएफ |
फ्लैट फेस कनेक्शन |
|
आरटीजे |
उच्च दबाव और उच्च तापमान सेवा |
तकनीकी शब्दावली
PREN (पिटिंग रेसिस्टेंस इक्विवलेंट नंबर)
फेराइट सामग्री नियंत्रण
सिग्मा चरण रोकथाम
सॉल्यूशन एनीलिंग
गर्मी संख्या की खोज
बट-वेल्ड संक्रमण
गैसकेट सीट तनाव
तनाव क्षरण क्रैकिंग (SCC) प्रतिरोध
दरार क्षरण प्रतिरोध
हाइड्रोजन सल्फाइड (एच2एस) सेवा
NACE MR0175 / ISO 15156 संगतता
