| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | API , ABS, DNV, GL , LR, NK |
| मॉडल संख्या: | एएसटीएम ए105 / ए105एन एनएसीई0175-03, ब्लाइंड / एसओ / डब्ल्यूएन / स्टील फ्लैंज, एफएफ / आरएफ / आरटीजे, |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाईवुड केस, बंडल, फूस |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी, टी/टी |
| प्रकार: | ब्लाइंड / एसओ / डब्ल्यूएन /पीएल | चेहरा: | एफएफ, आरएफ, आरटीजे, रिंग |
|---|---|---|---|
| मानक: | बी 16.5, बी 16.47 ए बी | प्रमाणपत्र: | एपीआई, एबीएस, डीएनवी, जीएल, एलआर, एनके |
| सामग्री: | F42 F46 F48 F50 F52 F56 F60 F65 F70 | चित्रकारी: | काला या अन्य रंग |
| प्रमुखता देना: | कार्बन स्टील फ्लैंज A694 GR F42,स्टील फ्लैंज WNRTJ B16.5,वारंटी के साथ फ्लैंज वर्ग 1500 |
||

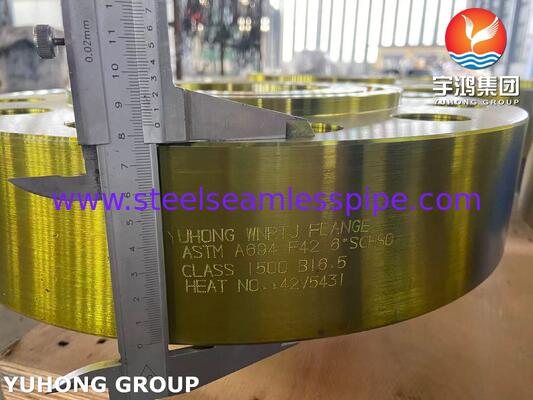

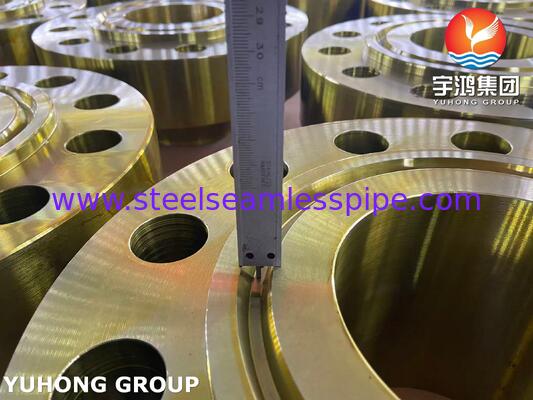

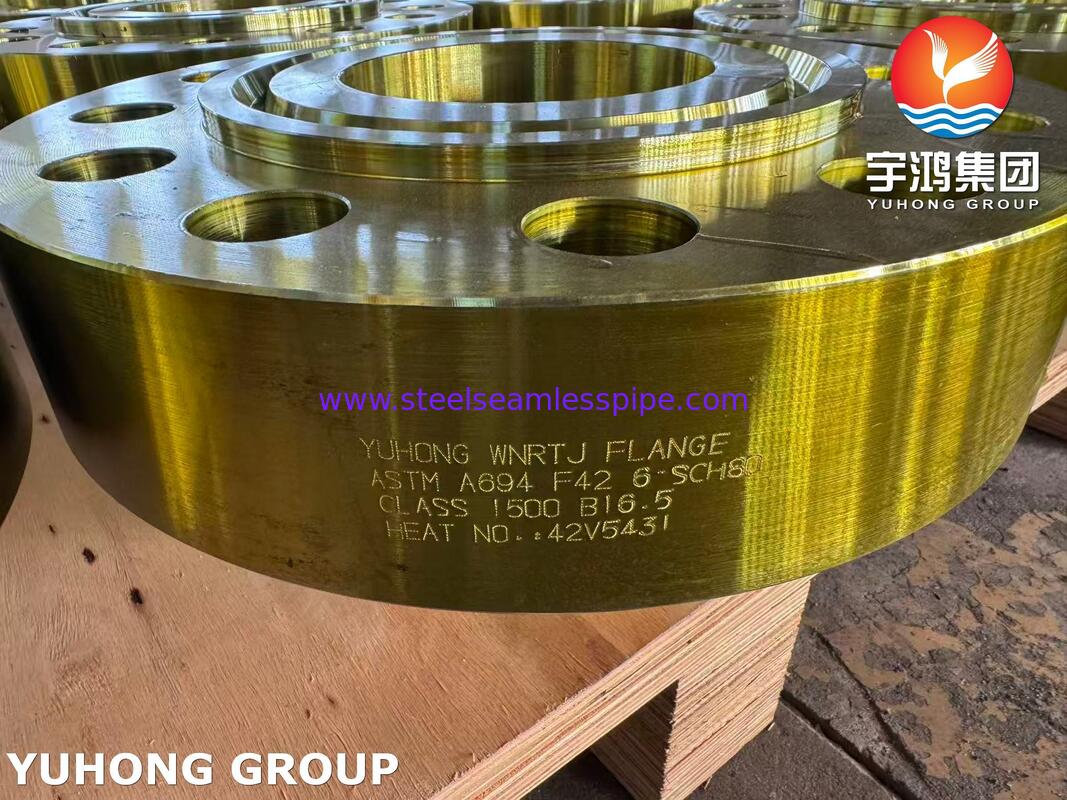

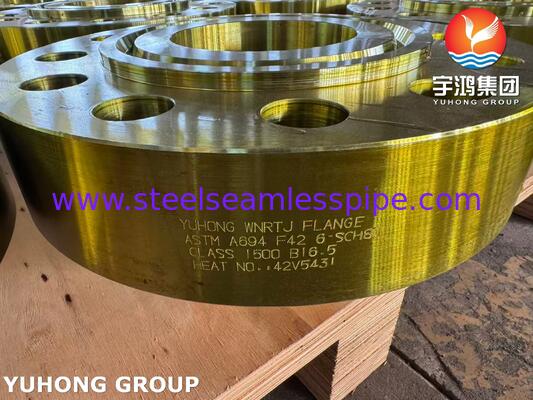

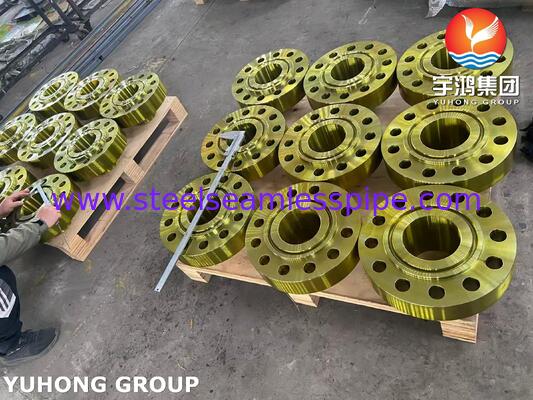

कार्बन स्टील फ्लैंज A694 GR F42 F46 F48 WNRTJ B16.5 CLASS1500
एएसटीएम ए६९४ एफ४२ फ्लैंज एक उच्च शक्ति वाले फोर्ज स्टील फ्लैंज है जिसका उपयोग उच्च दबाव पाइपलाइन प्रणालियों में, विशेष रूप से तेल और गैस उद्योग में किया जाता है।"F42" पदनाम का अर्थ है कि इसकी न्यूनतम प्रतिफल शक्ति 42 है,000 पीएसआई (लगभग 290 एमपीए)
यह विशेष रूप से एपीआई 5L X42 ग्रेड पाइप की ताकत से मेल खाने के लिए डिज़ाइन किया गया है,यह सुनिश्चित करना कि फ्लैंज पाइप की तुलना में कमजोर न हो ️ उच्च दबाव ट्रांसमिशन लाइनों में एक महत्वपूर्ण सुरक्षा आवश्यकता.
A694 F42 एक कम तापमान सामग्री नहीं है। यह सामान्य से उच्च तापमान सेवा के लिए अभिप्रेत है। यदि आपके आवेदन में कम तापमान (-20 ° F / -29 ° C से नीचे) शामिल हैं, तो यह कम तापमान के लिए उपयुक्त है।आप के बजाय एएसटीएम A350 LF2 या अन्य कम तापमान कार्बन स्टील सामग्री पर विचार करना चाहिए.
यहाँ एएसटीएम ए 105 और एएसटीएम ए 694 एफ 42 flange सामग्री के बीच तुलना है
त्वरित तुलना तालिका
| पहलू | एएसटीएम ए१०५ (सामान्य कार्बन स्टील फ्लैंज) | ASTM A694 F42 (उच्च शक्ति पाइपलाइन फ्लैंज) |
| प्राथमिक अनुप्रयोग | सामान्य प्रयोजन कार्बन स्टील के फ्लैंज सामान्य औद्योगिक पाइपिंग के लिए सामान्य तापमान और दबाव के तहत। | विशेष रूप से उच्च दबाव, लंबी दूरी के ट्रांसमिशन पाइपलाइनों के लिए डिज़ाइन किया गया। ताकत एपीआई 5 एल एक्स 42 ग्रेड पाइपलाइनों से मेल खाती है। |
| न्यूनतम उपज शक्ति | लगभग 250 MPa (36 ksi) | लगभग.290 एमपीए (42 केसी) ̇ इसलिए "एफ42" पदनाम |
| न्यूनतम तन्य शक्ति | लगभग ४.८५ एमपीए (७० क्सी) | लगभग ४१५ एमपीए (६० क्सी) |
| कार्बन (सी) सामग्री | अधिकतम0.35% | अधिकतम0.30% |
| मैंगनीज (Mn) सामग्री | सीमा 0.60% ¥ 1.05% | अधिकतम1.60% |
| फास्फोरस (पी) / सल्फर (एस) | अधिकतम 0.035%/0.040% | अधिकतम 0.025%/0.025% ((सख्त शुद्धता नियंत्रण) |
| सामान्य दबाव रेटिंग | आमतौर पर वर्ग 150 से 2500 तक, लेकिन निम्न वर्गों में सबसे आम है | वर्ग 150 से लेकर वर्ग 2500 तक, अक्सर उच्च रेटिंग में प्रयोग किया जाता है |
| विशिष्ट सेवा | रिफाइनरियों, रासायनिक संयंत्रों और सामान्य उद्योग में पानी, तेल, गैस, भाप | उच्च दबाव तेल और गैस ट्रांसमिशन पाइपलाइन |
सारांश
