| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| मॉडल संख्या: | एएसटीएम बी564 यूएनएस एन08020 डब्ल्यूएनआरएफ निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1पीसी |
|---|---|
| पैकेजिंग विवरण: | प्लाइवुड केस / पैलेट |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | एल/सी,टी/टी |
| प्रोडक्ट का नाम: | निकल मिश्र धातु निकला हुआ किनारा | आयाम: | एएनएसआई फ्लैंगेस, एएसएमई फ्लैंगेस, बीएस फ्लैंगेस, डीआईएन फ्लैंगेस, एन फ्लैंगेस आदि। |
|---|---|---|---|
| मानक: | एएसटीएम बी 564, एएसएमई एसबी 564 | सामग्री: | UNS N08020, मिश्र धातु 20 |
| आकार: | 1/2 "से 48" | दबाव: | कक्षा 150/300/600/9001500/2500 |
| प्रकार: | वेल्ड गर्दन निकला हुआ किनारा (डब्ल्यूएन) | निकला हुआ किनारा चेहरा: | फ्लेट फेस (एफएफ), उठाया चेहरा (आरएफ), रिंग प्रकार संयुक्त (आरटीजे) |
| आवेदन: | तेल और गैस उद्योग, रासायनिक प्रसंस्करण, समुद्री इंजीनियरिंग, आदि | ||
| प्रमुखता देना: | ASTM B564 मिश्र धातु 20 WNRF फ्लैंज,ASME B16.5 वेल्ड नेक फ्लैंज,UNS N08020 मिश्र धातु स्टील के फ्लैंज |
||

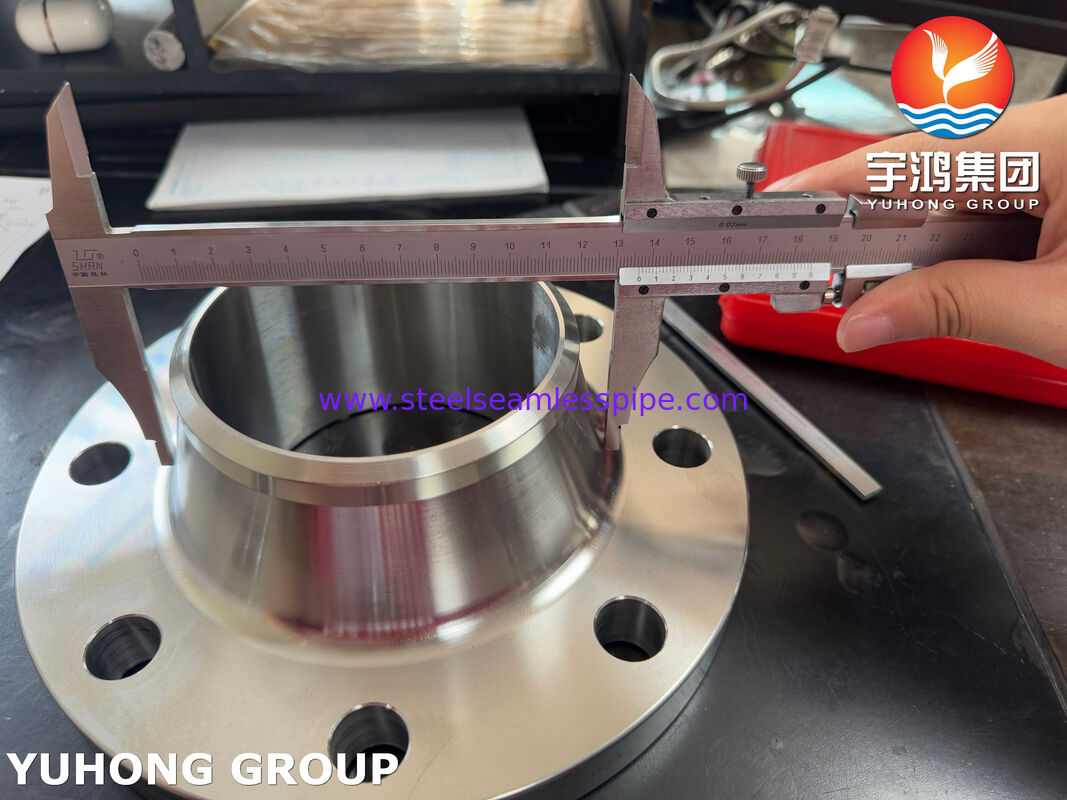

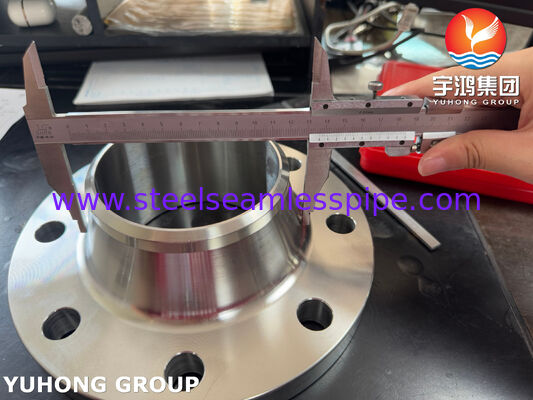

ASTM B 564 UNS N08020 / Alloy 20 WNRF फ्लैंज निकेल अलॉय वेल्ड नेक फ्लैंज
यह ASTM B564 UNS N08020 WNRF फ्लैंज एक प्रीमियम, जाली जंग-प्रतिरोधी है। जबकि WP9 एल्बो अत्यधिक गर्मी के लिए आपकी पसंद है, Alloy 20 WNRF फ्लैंज मध्यम तापमान पर अत्यधिक आक्रामक रसायनों (विशेष रूप से सल्फ्यूरिक एसिड) के लिए आपकी निश्चित पसंद है, जो एक जाली तनाव-प्रतिरोधी हब (वेल्ड नेक) और महत्वपूर्ण, खतरनाक द्रव सेवाओं के लिए एक मजबूत सीलिंग इंटरफ़ेस (रेज़्ड फेस) के दोहरे लाभ प्रदान करता है।
Alloy 20 कब निर्दिष्ट करें? Alloy 20 निर्दिष्ट करें जब आपको आवश्यकता हो:
सल्फ्यूरिक एसिड और फॉस्फोरिक एसिड के लिए सिद्ध प्रतिरोध।
अच्छा सामान्य जंग प्रतिरोध जहां 316L विफल हो रहा है।
क्लोराइड स्ट्रेस कोरोजन क्रैकिंग के लिए प्रतिरोध।
एक लागत प्रभावी समाधान जो Hastelloy जैसे अधिक विदेशी अलॉय की उच्च लागत से बचता है।
ASTM B564 UNS N08020 फ्लैंज अलॉय 20 वेल्ड नेक फ्लैंज का समकक्ष सामग्री
| मानक | UNS | WERKSTOFF NR. | AFNOR | EN | JIS | BS | GOST |
| अलॉय 20 | N08020 | 2.4660 | Z2NCUD31-20AZ | NiCr20CuMo | - | - | - |
ASTM B564 UNS N08020 फ्लैंज अलॉय 20 वेल्ड नेक फ्लैंज की रासायनिक संरचना (%)
| अलॉय 20 | Ni | C | Mo | Mn | Si | Fe | Cu | S | P | Cr |
| 32 - 38 | 0.02 अधिकतम | 2 - 3 | 1 - 2 | 0.7 अधिकतम | संतुलन | 3 - 4 | 0.005 अधिकतम | 0.02 अधिकतम | 19 - 21 |
ASTM B564 UNS N08020 फ्लैंज अलॉय 20 वेल्ड नेक फ्लैंज की यांत्रिक विशेषताएँघनत्व
| गलनांक | यील्ड स्ट्रेंथ (0.2% ऑफसेट) | तन्य शक्ति | दीर्घीकरण | 8.1 g/cm3 |
| 1443 °C (2430 °F) | Psi - 35000, MPa - 241 | Psi - 80000, MPa - 551 | 30 % | A |
STM B564 UNS N08020 वेल्ड नेक फ्लैंजनिकेल अलॉय फ्लैंज विनिर्देश सूची
| ASTM/ ASME B564 / SB564 |
मानक फ्लैंज |
|---|---|
| BS, DIN, ASME, ANSI, EN | आकार चार्ट |
| 1/2″ से 48″ (15 - 1200NB) | क्लास / प्रेशर रेटिंग |
| PN16, 2500#, PN25, 600#, 150#, 300#, 900#, PN10, 1500#, PN64, PN6, PN40 | फ्लैंज प्रकार |
| वेल्ड नेक, ब्लाइंड, स्लिप ऑन, सॉकेट, थ्रेड, लॉन्ग वेल्ड नेक... | ASTM मानक |
| DIN, ANSI/ASME B16.48, B16.5, BS4504, BS 10, B 16.47 सीरीज A & B, EN-1092 | मुख्य विशेषताएं और लाभ |
कठोर वातावरण में बेहतर शक्ति: मजबूत वेल्ड नेक डिज़ाइन और उच्च-शक्ति अलॉय 20 फोर्जिंग का संयोजन इसे संक्षारक सेवा में उच्च दबाव और तापमान का सामना करने में सक्षम बनाता है।
उत्कृष्ट वेल्डेबिलिटी: "वेल्ड नेक" को सीधे पाइप में बट-वेल्ड करने के लिए डिज़ाइन किया गया है, जिससे एक मजबूत, विश्वसनीय जोड़ बनता है। अलॉय 20 स्वयं संगत फिलर धातुओं (जैसे, ER320LR, ENi-6620) का उपयोग करके आसानी से वेल्डेबल है।
लंबी सेवा जीवन: संक्षारकों की एक विस्तृत श्रृंखला के प्रति इसका असाधारण प्रतिरोध रखरखाव, डाउनटाइम और प्रतिस्थापन लागत को कम करता है।
चिकना प्रवाह पथ: टेपर्ड हब पाइप से फ्लैंज तक एक चिकनी संक्रमण की अनुमति देता है, जिससे अशांति और दबाव ड्रॉप कम होता है।
अनुप्रयोग
यह फ्लैंज उन उद्योगों में उपयोग किया जाता है जहां मानक स्टेनलेस स्टील (304/316) जंग के कारण विफल हो जाते हैं।
रासायनिक प्रसंस्करण उद्योग (CPI):
सल्फ्यूरिक एसिड, फॉस्फोरिक एसिड और अन्य आक्रामक रसायनों को संभालने वाले रिएक्टर, टैंक और पाइपिंग।फार्मास्युटिकल उद्योग:
उच्च-शुद्धता और संक्षारक मध्यवर्ती से जुड़े प्रक्रियाओं के लिए।खाद्य और पेय प्रसंस्करण:
विशेष रूप से अम्लीय सामग्री और क्लोरीनेटेड सफाई एजेंटों वाले अनुप्रयोगों में।तेल और गैस (अपस्ट्रीम और मिडस्ट्रीम):
खट्टे गैसों (H₂S) और अन्य संक्षारक वेलस्ट्रीम घटकों को संभालना।लुगदी और कागज उद्योग:
डिगेस्टर और ब्लीचिंग उपकरण।प्लास्टिक निर्माण:
सिंथेटिक फाइबर और पॉलिमर का उत्पादन करने वाले संयंत्र।PT
