| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| मॉडल संख्या: | EN1092-1 F316L |
| न्यूनतम आदेश मात्रा: | 1 पीसी |
|---|---|
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाई-लकड़ी का केस/आयरन केस/प्लास्टिक कैप के साथ बंडल |
| प्रसव के समय: | मात्रा पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी,टी/टी |
| आपूर्ति की क्षमता: | ग्राहकों की आवश्यकताओं के अनुसार |
| प्रोडक्ट का नाम: | स्टेनलेस स्टील प्लेट फ्लैंज | सामग्री: | F316L |
|---|---|---|---|
| तकनीक: | जाली | सीलिंग सतह: | सपाट चेहरा (एफएफ) |
| दबाव: | PN2.5-PN100 / 150#-2500# | आकार: | डीएन10-डीएन600/3/8"-24" |
| परीक्षण (एनडीटी): | यूटी, पीटी, एमटी... | आवेदन: | रसायन उद्योग/पेट्रोलियम उद्योग/विद्युत उद्योग/धातुकर्म उद्योग भवन निर्माण उद्योग/जहाज-निर्माण उद्योग |

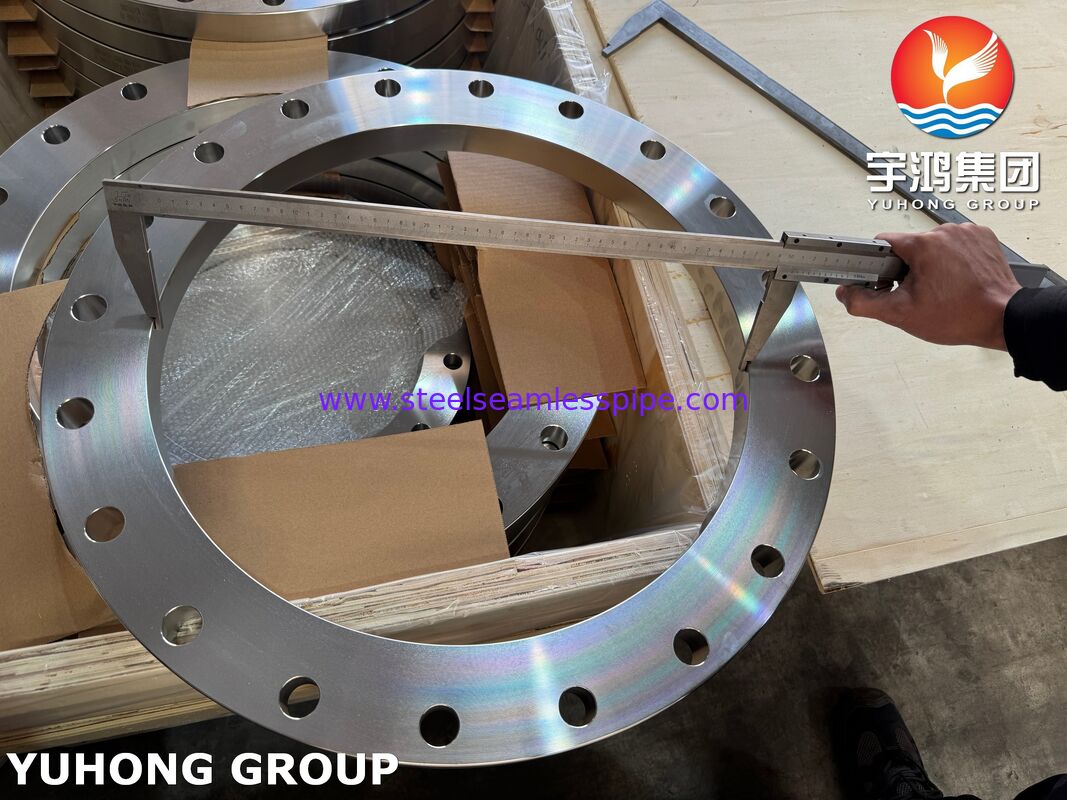

EN1092-1 F316L स्टेनलेस स्टील फ्लैट फेस प्लेट फ्लैंज PN2.5-PN100, DN10-DN600
EN1092-1 F316L स्टेनलेस स्टील फ्लैट फेस प्लेट फ्लैंज एक यूरोपीय-मानक गोलाकार स्टील फ्लैंज है जिसे EN 1092-1 के अनुसार निर्मित किया गया है, जो स्टील फ्लैंज और उनके कनेक्शन के लिए यूरोपीय मानक है।. नामित टाइप 01 (वेल्डिंग के लिए प्लेट फ्लैंज), यह फ्लैंज एक सपाट, गोलाकार स्टील डिस्क है जिसके परिधि के चारों ओर बोल्ट छेद होते हैं, जिसमें कोई हब और कोई उभरा हुआ चेहरा नहीं है.
यह उत्पाद DN10 से DN600 तक 24 नाममात्र आकार विनिर्देशों को कवर करता है, जिसमें दबाव रेटिंग 8 वर्गों से PN2.5 से PN100 (PN2.5/6/10/16/25/40/63/100) तक फैली हुई है।उभरे हुए चेहरे (RF) फ्लैंज की तुलना में, इस फ्लैट-फेस फ्लैंज के लिए एक पूर्ण-चेहरे वाले गैस्केट के उपयोग की आवश्यकता होती है, जो गैस्केट की पूरी संपर्क सतह पर बोल्ट प्रीलोड को समान रूप से वितरित करता है। यह विशेष रूप से कच्चा लोहा, प्लास्टिक, या FRP से बने भंगुर या कम-शक्ति वाले उपकरण नोजल से कनेक्शन के लिए उपयुक्त है, साथ ही मध्यम-से-कम दबाव और गैर-गंभीर थर्मल साइक्लिंग के तहत सामान्य औद्योगिक पाइपिंग के लिए भी उपयुक्त है। इसका “स्लिप-ऑन” कॉन्फ़िगरेशन स्थापना के दौरान पाइप संरेखण को बहुत सरल बनाता है और वेल्ड-नेक (WN) फ्लैंज परलागत लाभ प्रदान करता है। इस उत्पाद का व्यापक रूप से रासायनिक और पेट्रोकेमिकल, समुद्री और अपतटीय, जल उपचार, खाद्य और फार्मास्युटिकल, बिजली उत्पादन, एचवीएसी, और अग्नि सुरक्षा अनुप्रयोगों में मध्यम-से-कम दबाव वाले औद्योगिक पाइपिंग सिस्टम में फ्लैंज कनेक्शन के लिए उपयोग किया जाता है।
| ASTM | EN / Werkstoff Nr. | UNS | JIS | BS |
| F316L | 1.4404 | S31603 | SUS 316L | 316S11 |

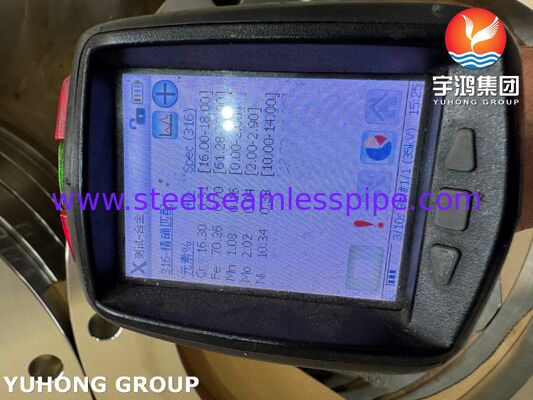

रासायनिक और यांत्रिक गुण
| EN1092-1 F316Lरासायनिकगुण % | ||||||||
|
C |
Cr | Mn |
Si |
P | S | Ni | Mo | Fe |
| ≤0.03 | 16.0-18.0 | ≤2.00 | ≤1.00 | ≤0.045 | ≤0.03 | 10.0-14.0 | 2.0-3.0 | संतुलन |
यांत्रिक गुण
|
तन्य शक्ति न्यूनतम, ksi [MPa]
|
उपज शक्ति (0.2% ऑफसेट) न्यूनतम, ksi [MPa]
|
2 इंच में बढ़ाव।
[50 मिमी] या 4D,
न्यूनतम, %
|
कमी
क्षेत्र, न्यूनतम, %
|
| 70[485] | 25[170] | 30 | 50 |
|
गर्मी उपचार प्रकार
|
ऑस्टेनाइटाइजिंग/सॉल्यूशनिंग
तापमान, न्यूनतम
या रेंज, °F [°C]A
|
ठंडा करना
मीडिया
|
शमन ठंडा
°F [°C] से नीचे
|
टेम्परिंग तापमान,
न्यूनतम या
रेंज, °F [°C]
|
| समाधान उपचार और शमन |
1900 [1040]
|
तरल |
500 [260]
|
लागू नहीं
|
मुख्य लाभ
मुख्य अनुप्रयोग
