| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | YUHONG GROUP |
| प्रमाणन: | ASME U/S/PP, API660, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| मॉडल संख्या: | फ़ीड एफ्लुएंट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | NEGOTIATE |
| पैकेजिंग विवरण: | जलरोधक बुना हुआ बैग |
| प्रसव के समय: | 80-150 दिन |
| भुगतान शर्तें: | टी/टी, एल/सी |
| आपूर्ति की क्षमता: | 500 टन |
| टेमा कॉन्फ़िगरेशन: | बीएचई, डीईयू, ईएमयू टाइप करें | स्टेनलेस स्टील ट्यूब: | 304एल, 316एल, 321एच, 347एच |
|---|---|---|---|
| निकल मिश्र धातु ट्यूब: | इन्हेंल 600/625, इनकोलॉय 800/825, हास्टेलॉय सी276, मोनेल 400 | कॉपर मिश्र धातु ट्यूब: | नौवाहनविभाग पीतल, CuNi 90/10, CuNi 70/30 |
| फिन ट्यूब कॉन्फ़िगरेशन: | बाहर निकला हुआ, हाई-फ़िन, लो-फ़िन, दाँतेदार | ट्यूबशीट सामग्री: | जाली कार्बन स्टील, क्लैड स्टील, मोनेल, स्टेनलेस स्टील |
| प्रमुखता देना: | उच्च-दबाव फ़ीड बहिःस्राव एक्सचेंजर,टेमा हीट एक्सचेंजर ट्यूब बंडल,वारंटी के साथ हीट एक्सचेंजर |
||
परयुहोंग ग्रुप कं, लिमिटेड, हम डिजाइन, इंजीनियर, और निर्माण भारी शुल्क दबाव जहाजों, हवा शीतलक, और उन्नतहीट एक्सचेंजररिफाइनरी, पेट्रोकेमिकल और रासायनिक प्रसंस्करण अनुप्रयोगों के लिए सिस्टम। एक एकीकृत निर्माता के रूप में, हम दोनों पूर्ण टर्नकी थर्मल उपकरण प्रदान करते हैंमिश्रित फ़ूड एफ़्लुएंट एक्सचेंजर (CFEE)उच्च परिशुद्धता वाले प्रतिस्थापन घटकों में प्रीमियम हीट एक्सचेंजर ट्यूब बंडल, कस्टम ट्यूब शीट और विशेष ट्यूबिंग शामिल हैं।
इंजीनियरिंग पूछताछ या कस्टम निर्माण उद्धरण के लिए, सीधे हमारी तकनीकी टीम से संपर्क करेंjimmy@steelseamlesspipe.com.

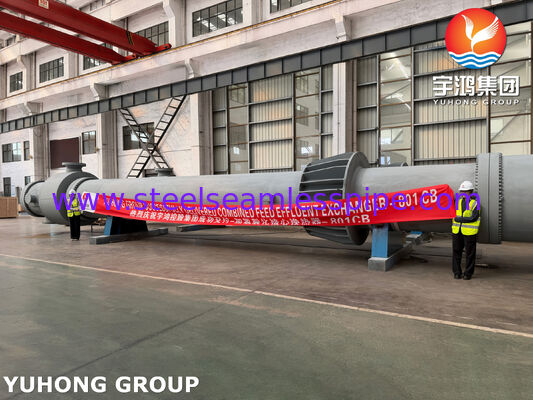

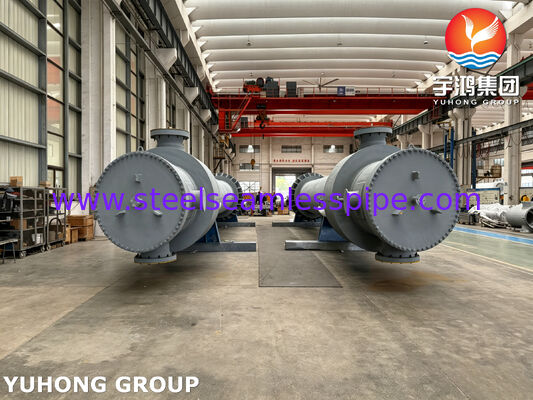

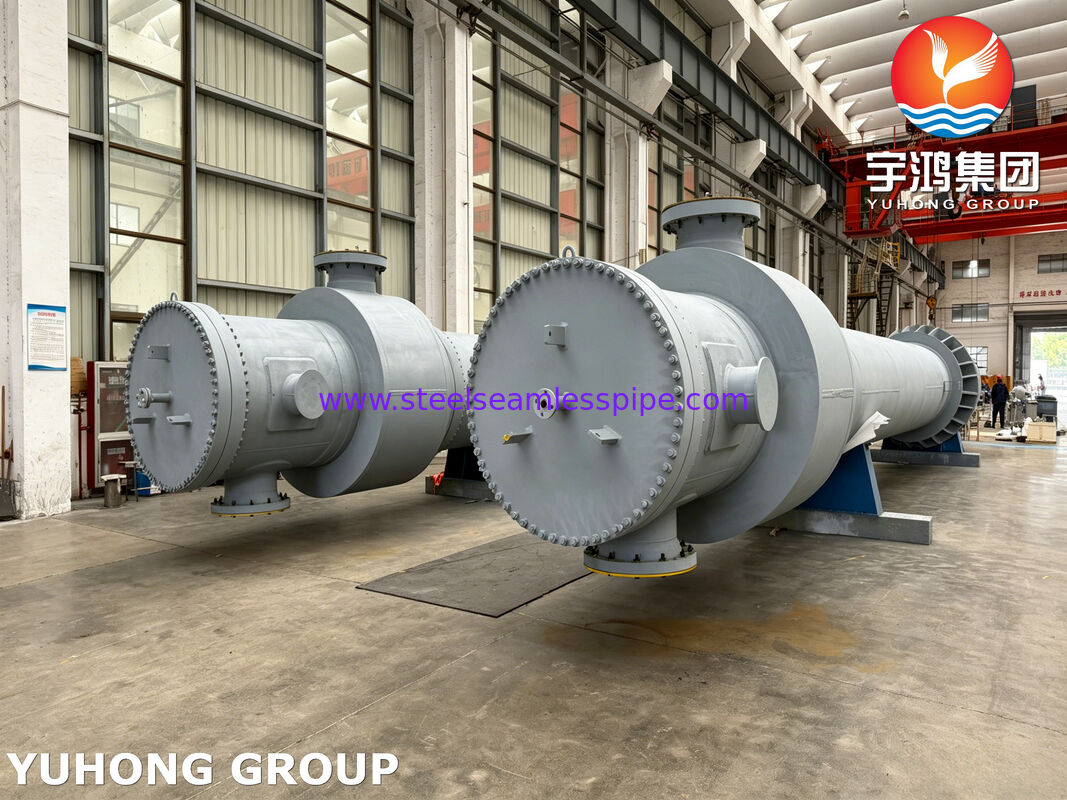

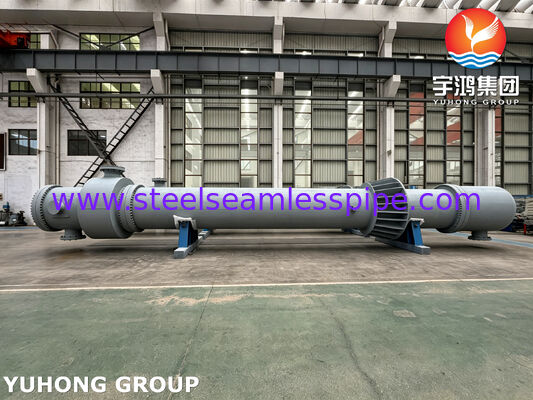

एफ़ीड एफ़्लुएंट एक्सचेंजर(आमतौर पर एक संयुक्त फ़ीड अपशिष्ट एक्सचेंजर या CFEE के रूप में जाना जाता है) एक महत्वपूर्ण उच्च दबाव हैटेमा हीट एक्सचेंजरव्यापक रूप से हाइड्रोप्रोसेसिंग इकाइयों, हाइड्रोक्रैकर, उत्प्रेरक सुधारकों और हाइड्रोट्रीटिंग सिस्टम में उपयोग किया जाता है।
इसका प्राथमिक उष्मा उद्देश्य हीट रिकवरी हैः रिएक्टर से बाहर निकलने वाले गर्म प्रतिक्रिया अपशिष्ट और ठंड में आने वाले फीड मिश्रण के बीच थर्मल ऊर्जा का आदान-प्रदान।अपशिष्ट प्रवाह से अपशिष्ट गर्मी का उपयोग करके रिएक्टर फ़ीड को प्रीहीटिंग करके, यह प्रणाली भट्ठी के शुल्क को काफी कम करती है, परिचालन ईंधन की खपत को कम करती है, और वैश्विक कार्बन उत्सर्जन को कम करती है।
उच्च हाइड्रोजन आंशिक दबाव, ऊंचे तापमान और संक्षारक हाइड्रोजन सल्फाइड (एच 2 एस) से जुड़े चरम परिचालन स्थितियों के कारण,इन एक्सचेंजरों को धातु चयन में असहमतिपूर्ण मानकों की आवश्यकता होती है, वेल्डिंग अखंडता और सटीक घटक इंजीनियरिंग।
चाहे आप एक मौजूदा हाइड्रोप्रोसेसिंग लूप को फिर से तैयार कर रहे हों या एक नई प्रोसेसिंग यूनिट का निर्माण कर रहे हों, युहोंग ग्रुप पूर्ण पैमाने पर उपकरण और प्रत्यक्ष प्रतिस्थापन भागों दोनों की आपूर्ति करता हैः
TEMA विन्यास: उच्च दबाव के लिए खोल और ट्यूब डिजाइन TEMA (प्रकार BHE, DEU, EMU, आदि) और ASME धारा VIII Div. 1 और Div. 2 के अनुरूप हैं।
अति-उपयोगी सील: उच्च दबाव वाले हाइड्रोजन सेवा के लिए निर्मित बेंच-लॉक बंद, डायफ्राम सील और विशेष बोल्ट वाले फ्लैंज डिजाइन।
एक हीट एक्सचेंजर केवल अपने आंतरिक गर्मी हस्तांतरण ट्यूबिंग के रूप में विश्वसनीय है। हम निर्माण और प्रीमियम ग्रेड निर्बाध और वेल्डेड ट्यूबिंग एकीकृतः
स्टेनलेस स्टील सीमलेस ट्यूब: ऑस्टेनिटिक (304L, 316L, 321H, 347H) और डुप्लेक्स/सुपर डुप्लेक्स ग्रेड (S31803, S32750) जो पॉलीथियोनिक एसिड तनाव संक्षारण क्रैकिंग और गीले H2S संक्षारण के लिए असाधारण प्रतिरोध प्रदान करते हैं।
निकेल मिश्र धातु ट्यूब: Inconel 600/625, Incoloy 800/825, Hastelloy C276, और Monel 400 गंभीर उच्च तापमान, उच्च दबाव हाइड्रोजन, और एसिड-गैस वातावरण के लिए।
तांबा मिश्र धातु ट्यूब: एडमिरल्टी पीतल, CuNi 90/10 और CuNi 70/30 ट्यूबों को ठंडा पानी के सर्किट और गैर संक्षारक प्रक्रिया धाराओं के लिए डिज़ाइन किया गया है।
फिन ट्यूब: एक्सट्रूडेड, हाईफिन, लो फिन और सेगर्डफिन ट्यूबबाहरी सतह क्षेत्र को बढ़ाने, गर्मी हस्तांतरण गुणांक को बढ़ाने और वायु-कूल्ड और गैस-चरण हीट एक्सचेंजर में थर्मल दक्षता को अधिकतम करने के लिए डिज़ाइन किए गए विन्यास।
भट्ठी ट्यूब और हीट एक्सचेंजर ट्यूब: उच्चतम गुणवत्ता वाले निर्बाध ट्यूबों को गंभीर थर्मल साइकिल, रेंगने के प्रतिरोध और उच्च दबाव वाले भट्ठी या रीबॉयलर लूप के लिए डिज़ाइन किया गया है।
रखरखाव टीमों, ईपीसी ठेकेदारों और प्रतिस्थापन भागों की तलाश में खरीद विशेषज्ञों की सहायता के लिए, निम्नलिखित तालिका में मुख्य आंतरिक घटकों, उनके इंजीनियरिंग कार्यों,और भौतिक प्रसाद:
| घटक का नाम | मुख्य तकनीकी कार्य | इंजीनियरिंग सामग्री विकल्प |
|---|---|---|
| हीट एक्सचेंजर ट्यूब बंडल | एक्सचेंजर का कोर थर्मल कोर; पूर्ण द्रव पृथक्करण बनाए रखते हुए प्रक्रिया द्रवों के बीच गर्मी हस्तांतरित करता है। | स्टेनलेस स्टील सीमलेस ट्यूब,निकेल मिश्र धातु ट्यूब,तांबा मिश्र धातु ट्यूब,फिन ट्यूब |
| हीट एक्सचेंजर ट्यूबशीट | भारी फोर्ज्ड संरचनात्मक डिस्क जो हीट एक्सचेंजर ट्यूबों को एंकर करती है, अंतर दबाव का सामना करती है, और शेल-साइड और ट्यूब-साइड तरल पदार्थों को अलग करती है। | फोल्ड कार्बन स्टील, प्लेटेड स्टील (SA266 + SS316L/Incoloy 825), मोनेल, स्टेनलेस स्टील |
| बाफल्स और समर्थन प्लेट | प्रवाह-प्रेरित ट्यूब कंपन को रोकते हुए टर्बुलेंस और गर्मी हस्तांतरण को अधिकतम करने के लिए ट्यूब बंडल के माध्यम से द्रव प्रवाह को निर्देशित करता है। | कार्बन स्टील, स्टेनलेस स्टील (304L/316L), डुप्लेक्स स्टेनलेस स्टील |
| चैनल और शेल हेड | उच्च दबाव निरीक्षण और रखरखाव पहुंच के लिए डिज़ाइन किए गए दबाव-नियंत्रण अंत आवरण (हेमिस्फेरिक, एलिप्सॉइडल, या बेंच-लॉक) । | भारी दीवार कार्बन स्टील (SA516 Gr 70), मिश्र धातु स्टील (SA387 Gr 11/22), स्टेनलेस स्टील |
| गास्केट और सीलिंग रिंग | अत्यधिक थर्मल चक्र और उच्च हाइड्रोजन आंशिक दबाव के तहत लीक मुक्त सील सुनिश्चित करता है। | अष्टकोणीय/अंडाकार अंगूठी जोड़ (RTJ), सर्पिल घाव गास्केट, ठोस धातु डायफ्राम |
उच्च ताप दक्षता: इंजीनियर ट्यूब लेआउट और अनुकूलित बैफल पिच न्यूनतम दबाव गिरावट के साथ अधिकतम गर्मी वसूली गुणांक सुनिश्चित करते हैं।
उच्च तापमान हाइड्रोजन हमले के प्रतिरोध (HTHA): हाइड्रोजन भ्रष्ट होने के जोखिमों को समाप्त करने के लिए नेल्सन वक्र दिशानिर्देशों (एपीआई 941) का पालन करने वाले सख्त सामग्री नियंत्रण।
सटीक सीएनसी ट्यूबशीट मशीनिंग: अति-सटीक छेद ड्रिलिंग और ग्रूविंग ट्यूब के इष्टतम विस्तार को सुनिश्चित करती है, जिससे महत्वपूर्ण उच्च दबाव वाले जोड़ों में सूक्ष्म रिसाव को रोका जा सकता है।
विनाशकारी परीक्षण (एनडीटी): 100% रेडियोग्राफिक परीक्षण (आरटी), अल्ट्रासोनिक परीक्षण (यूटी), हाइड्रोस्टैटिक दबाव परीक्षण, और सकारात्मक सामग्री पहचान (पीएमआई) सभी दबाव-नियंत्रण घटकों पर किया गया।
चयन या प्रतिस्थापन के समयमिश्रित फ़ूड एफ़्लुएंट एक्सचेंजर (CFEE)या अतिरिक्त खरीदनाहीट एक्सचेंजर ट्यूब बंडल, इंजीनियरों और खरीद अधिकारियों को कई महत्वपूर्ण परिचालन कारकों का मूल्यांकन करना चाहिएः
हाइड्रोट्रीटर्स में, अमोनिया (NH3) और हाइड्रोजन सल्फाइड (H2S) एक साथ मिलकर अमोनियम बिसुल्फाइड (NH4HS) नमक बनाते हैं क्योंकि अपशिष्ट ट्रेन में तापमान गिरता है।
इंजीनियरिंग नोट: उचित तापमान प्रोफाइलिंग और धोने के पानी के इंजेक्शन बिंदुओं को नमक क्रिस्टलीकरण, गंभीर स्थानीय अंडर-डिपॉजिट संक्षारण और ट्यूब प्लगिंग को रोकने के लिए शामिल किया जाना चाहिए।निकेल मिश्र धातु ट्यूबया डुप्लेक्सस्टेनलेस स्टील सीमलेस ट्यूबसंघनक क्षेत्र में उपकरण के सेवा जीवन को काफी बढ़ाता है।
फ़ीड एफ़्लुएंट एक्सचेंजर उच्च तापमान फ़ीड और ठंडे एफ़्लुएंट स्ट्रीम के बीच गंभीर थर्मल विस्तार अंतर से गुजरते हैं।
इंजीनियरिंग नोट: हाइड्रोलिक ट्यूब विस्तार के साथ संयोजन में शक्ति वेल्डिंग केवल यांत्रिक विस्तार की तुलना में अत्यधिक अनुशंसित है।हीट एक्सचेंजर ट्यूब शीटप्लास्ड सामग्री संरचनात्मक स्थिरता और शून्य द्रव क्रॉस-दूषण सुनिश्चित करती है।
उच्च शेल पक्ष द्रव गति प्रवाह-प्रेरित कंपन को ट्रिगर कर सकती है, जिससे समय से पहले ट्यूब फ्रिटिंग या बैफल संपर्क बिंदुओं पर थकान विफलता होती है।
इंजीनियरिंग नोट: उन्नत सीएफडी मॉडलिंग और रॉड-बफल या घुमावदार टेप ट्यूब समर्थन को कंपन विफलता मोड को समाप्त करने के लिए लागू किया जाता है।
एकीकृत निर्माण: कच्चे सीमलेस स्टील पाइप के निर्माण से लेकर अंतिम भारी दबाव पोत की असेंबली तक, हम आपूर्ति श्रृंखला के हर चरण को नियंत्रित करते हैं।
वैश्विक अनुपालन: एएसएमई, टीईएमए, पीईडी और आईएसओ अंतरराष्ट्रीय मानकों के अनुसार निर्मित।
कस्टम निर्माण: ग्राहक थर्मल डेटाशीट, चित्र या प्रतिस्थापन विनिर्देशों के आधार पर पूर्ण अनुकूलन।
