| उत्पत्ति के प्लेस: | चीन, कोरिया |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | ASME Code Section VIII, Div. 1 |
| मॉडल संख्या: | शेल और ट्यूब हीट एक्सचेंजर (वायुमंडलीय टॉवर ओवीएचडी ट्रिम कंडेनसर) |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | USD 50,000 - USD 1,000,000 PER SET |
| पैकेजिंग विवरण: | मानक लकड़ी के बक्से या ग्राहक की आवश्यकताओं के आधार पर कस्टम पैकेजिंग। |
| प्रसव के समय: | 60-90 दिन |
| भुगतान शर्तें: | मनीग्राम, टी/टी, डी/पी, डी/ए, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 सेट/महीना |
| प्रोडक्ट का नाम: | वायुमंडलीय टॉवर ओवीएचडी ट्रिम कंडेनसर | बंडल कॉन्फ़िगरेशन: | फिक्स्ड ट्यूब शीट, 1083 सीधी ट्यूब |
|---|---|---|---|
| ट्यूब आयाम: | Ø 21.34 मिमी x 2.77 मिमी, दीवार की मोटाई 45 मिमी / 40 मिमी | ट्यूब शीट व्यास: | Ø 1170 मिमी |
| बाहरी सतह का उपचार: | गर्म स्नान जस्ती | अनुप्रयोग उपकरण: | स्टीम ग्लैंड कंडेनसर हीट एक्सचेंजर |
| प्रमुखता देना: | ASME SB516 शेल और ट्यूब हीट एक्सचेंजर,मोनेल 400 क्लैड ट्रिम कंडेनसर,वायुमंडलीय टॉवर के लिए हीट एक्सचेंजर |
||

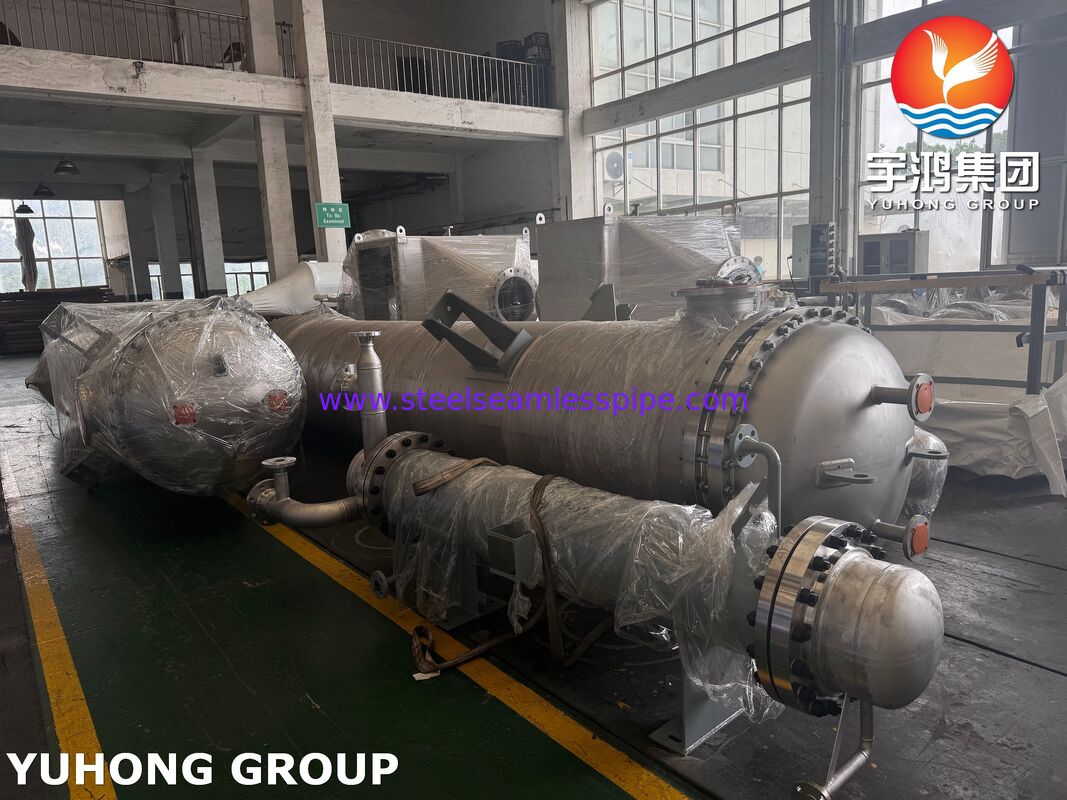

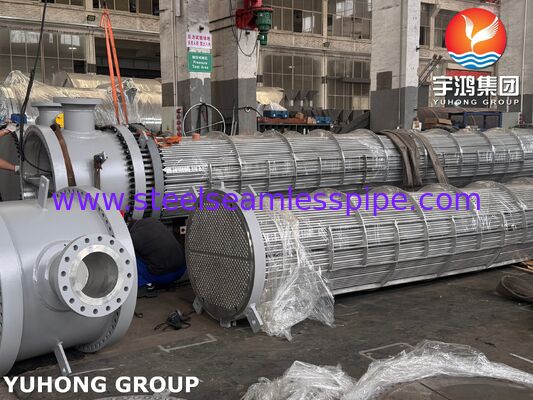

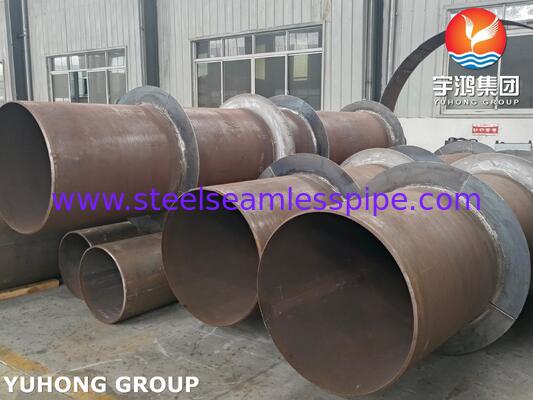

वायुमंडलीय टॉवर के लिए ASME SB516 शेल और ट्यूब हीट एक्सचेंजर Monel400 क्लैड ट्रिम कंडेनसर
यह औद्योगिक इकाई एक हेवी-ड्यूटी शेल और ट्यूब हीट एक्सचेंजर है जिसे एएसएमई दबाव पोत कोड के अनुसार सख्ती से इंजीनियर और निर्मित किया जाता है। विशेष रूप से वायुमंडलीय टॉवर ओवीएचडी ट्रिम कंडेनसर के रूप में नामित, यह टीम हीट एक्सचेंजर पेट्रोलियम रिफाइनरियों और पेट्रोकेमिकल अंशांकन संयंत्रों के भीतर वायुमंडलीय आसवन स्तंभों के ओवरहेड संघनक लूप के लिए बनाया गया है। यह गंभीर प्रसंस्करण स्थितियों के तहत पूर्ण संरचनात्मक अखंडता और थर्मल दक्षता बनाए रखते हुए, क्लोराइड, वाष्पशील कार्बनिक अम्ल और सल्फर यौगिकों की उच्च सांद्रता वाले भारी हाइड्रोकार्बन वाष्प का प्रबंधन करता है।
मुख्य घटक और सामग्री विशिष्टताएँ
| अवयव | एएसएमई सामग्री विशिष्टता | संरचनात्मक एवं निर्माण विवरण |
|---|---|---|
| शंख | एएसएमई एसए-516 एम ग्रेड। 70 + एसबी-127 एन04400 | एकीकृत रूप से बंधे मोनेल 400 संक्षारण प्रतिरोधी क्लैडिंग के साथ कार्बन स्टील बेस। |
| शैल फ्लैंगेस | एएसएमई एसए-105 + एसबी-127 एन04400 | प्रक्रिया-गीले चेहरों पर मोनेल 400 वेल्ड ओवरले के साथ जाली कार्बन स्टील। |
| चैनल/फंडेस शैल | एएसएमई एसए-516 एम ग्रेड। 70 + एसबी-127 एन04400 | क्लैड या लाइनेड दबाव बनाए रखने वाली हेड असेंबली। |
| ट्यूब शीट | एएसएमई एसबी-266 मोनेल 400 (एसबी-127 एन04400) | सॉलिड मोनेल 400 जाली प्लेटें, 50 मिमी मोटाई, Ø 1170 मिमी। |
| ट्यूबों | एएसएमई एसबी-165 एन04400 / एसबी-163 एन04400 | सीमलेस मोनेल 400 उच्च-चालकता सीधे हीट एक्सचेंजर ट्यूब। |
| बाधकों | एएसएमई एसबी-127 एन04400 | सॉलिड मोनेल 400 कठोर कंकाल समर्थन प्रणाली। |
| शैल नोजल | एएसएमई एसए-106 एम ग्रेड। बी + एसबी-127 एन04400 | मोनेल 400 इनर लाइनिंग के साथ सीमलेस कार्बन स्टील पाइप। |
| गैस्केट | ईजी परतों के साथ मोनेल 400 ग्रूव्ड गैसकेट | मोनेल 400 kammprofile/ग्रूव्ड कोर दोनों तरफ लचीले ग्रेफाइट के साथ स्तरित है। |
नोजल की तालिका:
N1 (इनलेट एटीएम टॉवर OVHD):12"-150# WN-RF, SCH.40+CL, ANSI B16.5
N2 (आउटलेट एटीएम टॉवर OVHD):10"-150# WN-RF, SCH.40, ANSI B16.5
N3 / N4 (इनलेट और आउटलेट ठंडा पानी):5"-150# / 8"-150# WN-RF, SCH.60, ANSI B16.5
N5 / N6 / N7 / N8 / N10 / N11 (वेंट और नालियां):1" एनपीटी 6000# ठोस एएसएमई हेक्स प्लग के साथ
मुख्य प्रौद्योगिकी एवं विनिर्माण लाभ
एएसएमई मोनेल 400 संक्षारण अवरोध:संपूर्ण प्रक्रिया द्रव पथ - जिसमें सभी 1083 ट्यूब, ट्यूब शीट और चैनल लाइनिंग शामिल हैं - का निर्माण मोनेल 400 से किया गया है, जो क्लोराइड-प्रेरित तनाव संक्षारण क्रैकिंग (एससीसी) और खट्टा गैस पिटिंग को समाप्त करता है।
परिशुद्धता गहराई ट्यूब का विस्तार:ट्यूबों को एक मानकीकृत टॉर्क-नियंत्रित शक्ति-विस्तार प्रक्रिया (ट्यूब का सेट विस्तार) का उपयोग करके Ø 1170 मिमी ट्यूब शीट में तय किया जाता है, जो चक्रीय थर्मल तनाव के तहत शून्य-रिसाव जोड़ों को सुनिश्चित करता है।
दोहरी-क्रिया वाष्प इनलेट सुरक्षा:मुख्य वाष्प इनलेट (एन1) आने वाली उच्च-वेग गैस धाराओं को फैलाने के लिए एक आंतरिक टकराव प्लेट और एक छिद्र प्लेट को एकीकृत करता है, जो ट्यूब बंडल को यांत्रिक कंपन और स्थानीय क्षरण से बचाता है।
हॉट डिप गैल्वेनाइज्ड बाहरी शील्ड:सभी गैर-दबाव-बनाए रखने वाली बाहरी कार्बन स्टील संरचनाएं हेवी-ड्यूटी वायुमंडलीय संक्षारण सुरक्षा प्रदान करने के लिए पूर्ण हॉट-डिप गैल्वनाइजिंग से गुजरती हैं।
अंतर्राष्ट्रीय रसद और परियोजना साइट समर्थन
एकीकृत रिगिंग एवं परिवहन सैडल:हेवी-गेज स्ट्रक्चरल सैडल्स (सपोर्ट्स, एसए-516 एम जीआर. 70) और डुअल-पॉइंट लिफ्टिंग लग्स के साथ निर्मित, जो अंतरराष्ट्रीय समुद्री माल ढुलाई, भारी ढुलाई और फील्ड क्रेन क्रेन-अप के दौरान जी-फोर्स को सुरक्षित रूप से संभालने के लिए डिज़ाइन किया गया है।
नाइट्रोजन शुद्धिकरण और निकला हुआ किनारा संरक्षण:सभी एएनएसआई बी16.5 निकला हुआ किनारा खोलने से पहले भारी स्टील ब्लाइंड कवर या वाणिज्यिक प्लग के साथ सील कर दिया जाता है, समुद्री पारगमन और दीर्घकालिक भंडारण के दौरान नमी के प्रवेश को रोकने के लिए आंतरिक कक्षों पर नाइट्रोजन गैस का दबाव डाला जाता है।
पता लगाने योग्य इंजीनियरिंग दस्तावेज़ीकरण:प्रत्येक इकाई साइट टीम हीट एक्सचेंजर प्रोजेक्ट इंजीनियरों द्वारा दोषरहित क्षेत्र एकीकरण को सक्षम करने के लिए सामग्री परीक्षण रिपोर्ट (एमटीआर से एएसएमई अनुभाग II), वेल्डिंग प्रक्रिया विनिर्देश (डब्ल्यूपीएस/पीक्यूआर), एनडीटी रिकॉर्ड और शब्दशः संदर्भ चित्र (ई1-9331, ई1-9332, और ई2-0996) सहित एक संपूर्ण तकनीकी डेटा पुस्तिका के साथ आती है।
