| उत्पत्ति के प्लेस: | चीन, कोरिया |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | TEMA Class R / ASME Section VIII Division 1 |
| मॉडल संख्या: | टेमा टाइप बीईएम वर्टिकल शेल और ट्यूब हीट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | USD 50,000 - USD 1,000,000 PER SET |
| पैकेजिंग विवरण: | मानक लकड़ी के बक्से या ग्राहक की आवश्यकताओं के आधार पर कस्टम पैकेजिंग। |
| प्रसव के समय: | 60-90 दिन |
| भुगतान शर्तें: | टी/टी, डी/पी, डी/ए, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 सेट/महीना |
| उपकरण प्रकार: | शेल और ट्यूब हीट एक्सचेंजर | डिज़ाइन कोड और मानक: | एएसएमई अनुभाग आठवीं प्रभाग। 1, टीईएमए क्लास आर, एनएसीई एमआर0175 / आईएसओ 15156 |
|---|---|---|---|
| शैल सामग्री: | एएसएमई एसए-516 जीआर। 70 एन (सामान्यीकृत) / एएसएमई एसए-106 जीआर। बी | ट्यूब सामग्री: | ASME SA-179 सीमलेस कोल्ड-ड्रॉन / ASME SA-213 TP316L |
| ट्यूबशीट सामग्री: | एएसएमई एसए-350 एलएफ2 सीएल। 1 / एएसएमई एसए-105 / एएसएमई एसए-266 | चैनल/हेड सामग्री: | एएसएमई एसए-516 जीआर। 70 एन |
| बोल्टिंग सामग्री: | एएसएमई एसए-193 जीआर। बी7 (स्टड) और एएसएमई एसए-194 जीआर। 2H (भारी हेक्स नट) | ||
| प्रमुखता देना: | मोनेल 400 शेल और ट्यूब हीट एक्सचेंजर,TEMA प्रकार BEM हीट एक्सचेंजर,फिक्स्ड ट्यूब शीट हीट एक्सचेंजर |
||

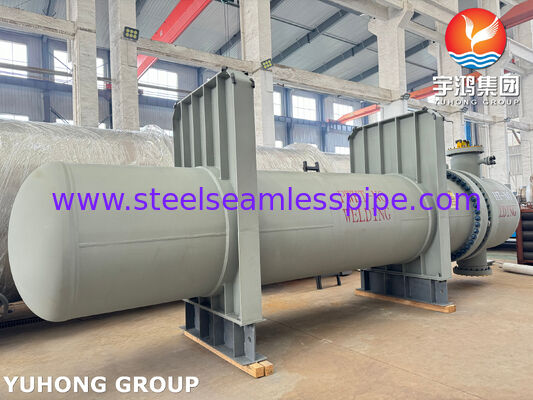

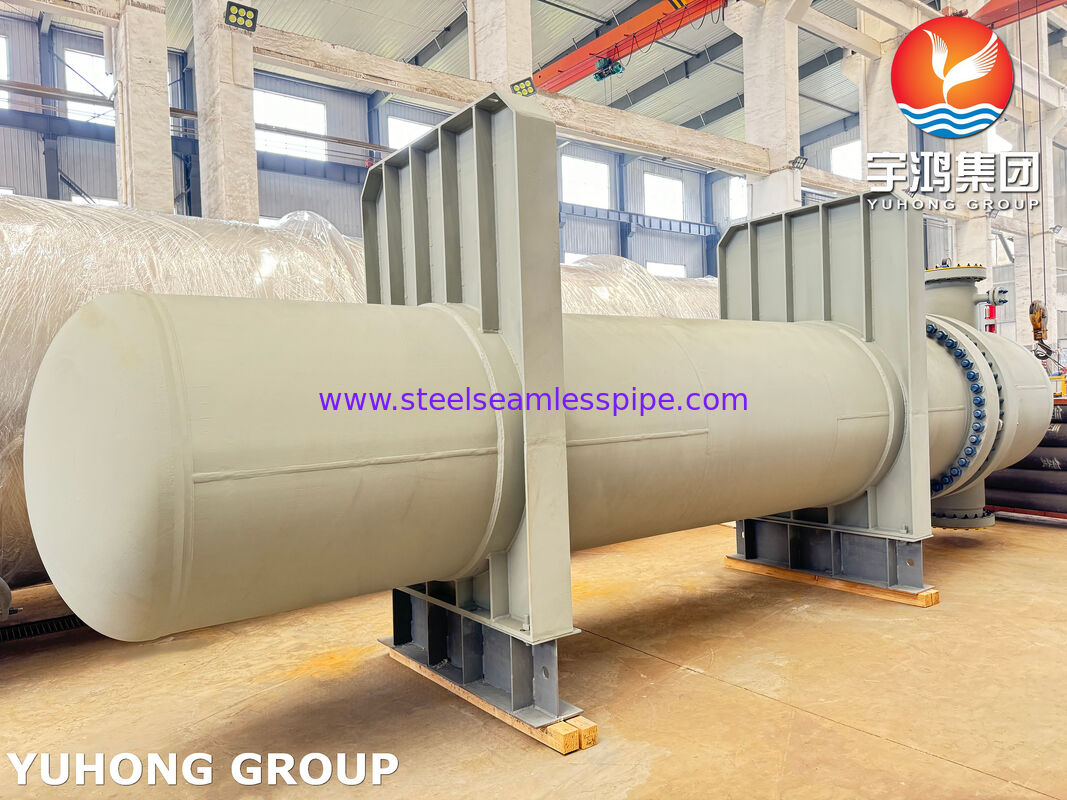

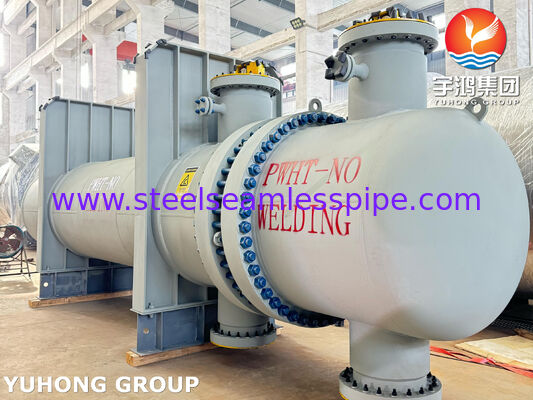

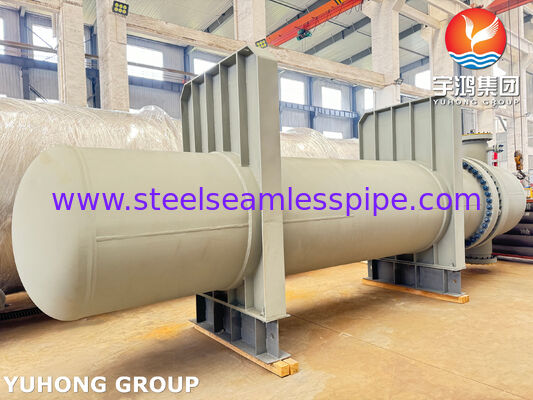

TEMA प्रकार BEM 1108 ट्यूब Monel 400 फिक्स्ड ट्यूब शीट शेल और ट्यूब हीट एक्सचेंजर
यह इकाई एक औद्योगिक खोल और ट्यूब हैहीट एक्सचेंजर(जिसे एकटीम हीट एक्सचेंजर) ASME सेक्शन VIII डिवी. 1 और TEMA क्लास R मानकों के सख्ती से अनुपालन में बनाया गया है।पंख वाले ट्यूब बंडलकच्चे आसवन इकाई स्टेबलाइजर ओवीएचडी कंडेनसर (टैग नंबर डब्ल्यू-04ए/बी) में स्थापना के लिए डिज़ाइन किया गया।यांत्रिक डिजाइन जलीय क्लोराइड और अम्लीय हाइड्रोकार्बन युक्त गंभीर संक्षारक संघनक वातावरण को संबोधित करता है.
| घटक का नाम | चित्रण रेफ. | एएसएमई सामग्री विनिर्देश | आयाम और तकनीकी मापदंड |
|---|---|---|---|
| ट्यूबशीट | E2-1566 | ASME SB-127 UNS N04400 (मोनेल 400) | ओडी Ø1170 मिमी, मोटाई 63.5 मिमी, 8x M12 टेप किए गए छेद |
| बंडल विधानसभा | E1-9277 | ASME SB-163 UNS N04400 (मोनेल 400) | 1108-ट्यूबपंख वाले ट्यूब बंडल, गहराई विस्तार 40.5/60.5 मिमी |
| शेल बैरल | E1-9311 | ASME SA-516 Gr. 70 + SB-127 क्लैड | मोनेल 400 आंतरिक आवरण परत के साथ कार्बन स्टील बेस प्लेट |
| नहर / सिर | E1-9311 | ASME SA-516 Gr. 70 + SB-127 ओवरले | नोजल N1 (18"-150) और N2 (6"-150) के साथ डबल-पास चैनल हेडर |
| सीलिंग गास्केट | E1-9311 नोट 2 | मोनेल 400 / विस्तारित ग्राफाइट | ठोस मोनेल 400 दोहरे चेहरे वाले ग्राफाइट परतों के साथ दागदार धातु कोर |
| नोजल फ्लैंग्स | E1-9311 | ASME SA-105 / SA-106 Gr. B / Monel 400 | N1-N4 फ्लैंग्ड कनेक्शन ANSI B16.5; N5-N11 NPT 6000# युग्मन |
सटीक ट्यूब विस्तार प्रक्रिया:पंख वाले ट्यूब बंडलमोनेल 400 ट्यूब शीट में दोहरी गहराई के टोक़ विस्तार प्रक्रिया (गहराई विस्तार 40.5 मिमी और 60.5 मिमी पर) का उपयोग करके सुरक्षित है। ट्यूब छेद का लेआउट 20.25 मिमी त्रिकोणीय / वर्ग पिच पैटर्न का पालन करता है।
संक्षारण प्रतिरोधी आवरण और धातु विज्ञान: संक्षारक वाष्प के संपर्क में आने वाले शेल और दबाव-रक्षक सिरों की सभी गीली सतहों में ASME SB-127 UNS N04400 (Monel 400) ठोस या प्लास्ड सामग्री का उपयोग किया जाता है।
प्रवाह वितरण और बैफल पोजिशनिंग: भारी-भरकम टक्कर सुरक्षा प्लेटों और अनुप्रस्थ बैफल प्लेटों के साथ एकीकृत, 750 मिमी और 753 मिमी पर एक समान ट्यूब समर्थन अंतर बनाए रखते हैं।
हाइड्रोस्टैटिक और प्यूमेटिक परीक्षण: शेल पक्ष और ट्यूब पक्ष के दबाव परीक्षण स्वतंत्र रूप से ASME धारा VIII डिवी. 1 नियमों के अनुसार किए जाते हैं
विनाशकारी परीक्षा (एनडीई): 100% रेडियोग्राफिक परीक्षण (आरटी) सभी पूर्ण-प्रवेश के बट-वेल्डेड सीमों पर लागू किया गया; 100% तरल प्रवेश परीक्षण (पीटी) ट्यूब-टू-ट्यूब विस्तारित/वेल्डेड जोड़ों पर लागू किया गया।
सतह कोटिंग और परिष्करण: संरचनात्मक बाहरी कार्बन स्टील घटकों को हॉट डिप गैल्वनाइजिंग से गुजरना पड़ता है; अंतिम कोटिंग आवेदन में ग्राफाइट + एआईएसआई 316 / पावर ग्राफ 3 प्रीमियम उच्च तापमान सुरक्षात्मक खत्म शामिल है।
जोड़ों को उठाना और संभालना: स्थापित करने के बाद हटाने और प्लग सील करने के लिए निर्धारितहीट एक्सचेंजरशेल.
फ्लैंग का सामना करने वाली सुरक्षा: सभी एएनएसआई बी16.5 ऊंचा चेहरा फ्लैंग्स और महिला एनपीटी युग्मनों में समुद्री माल और निर्यात परिवहन के लिए भारी शुल्क वाले प्लास्टिक कवर प्लेट और जंग-रोधी टोपी हैं।
