| उत्पत्ति के प्लेस: | चीन, कोरिया |
| ब्रांड नाम: | YUHONG |
| प्रमाणन: | TEMA Class R / ASME Section VIII Division 1 |

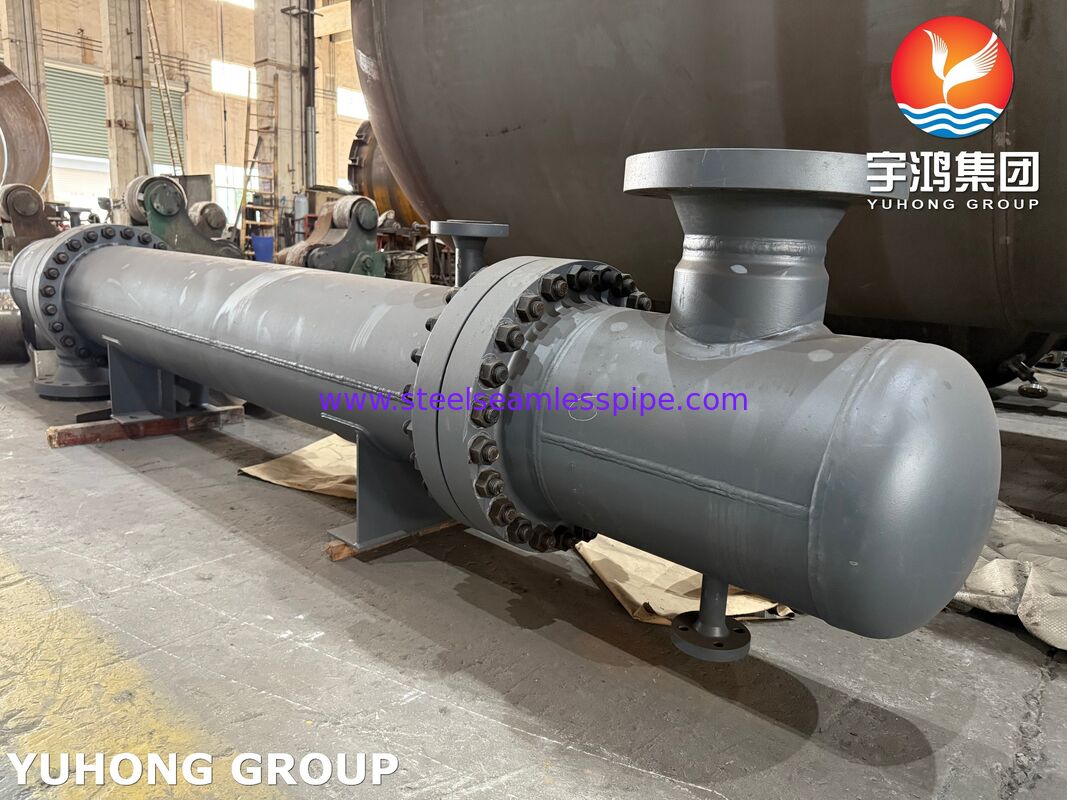

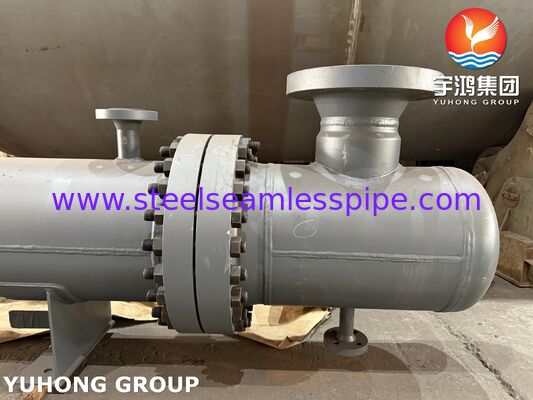

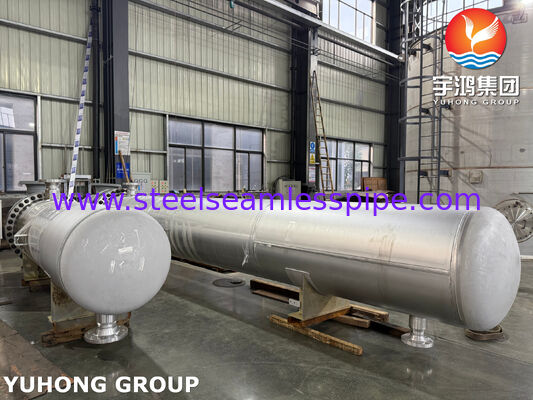

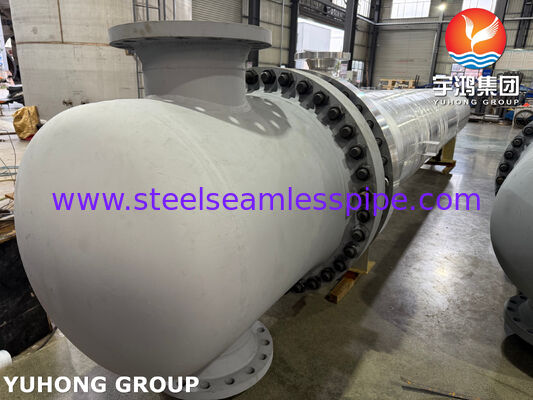

| मॉडल संख्या: | टेमा टाइप बीईएम वर्टिकल शेल और ट्यूब हीट एक्सचेंजर |
| न्यूनतम आदेश मात्रा: | 1 सेट |
|---|---|
| मूल्य: | USD 50,000 - USD 1,000,000 PER SET |
| पैकेजिंग विवरण: | मानक लकड़ी के बक्से या ग्राहक की आवश्यकताओं के आधार पर कस्टम पैकेजिंग। |
| प्रसव के समय: | 60-90 दिन |
| भुगतान शर्तें: | टी/टी, डी/पी, डी/ए, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500 सेट/महीना |
| हीट एक्सचेंज ट्यूब: | ASME SA213 / SA249 TP316 स्टेनलेस स्टील (17 करोड़, 12 Ni) | शैल बैरल: | एएसएमई SA516 जीआर 70 / कार्बन स्टील |
|---|---|---|---|
| शैल आयाम: | आईडी: 550.00 मिमी | आयुध डिपो: 570.00 मिमी | मोटाई: 10 मिमी | ट्यूब विनिर्देश: | 368 गिनती | आयुध डिपो: 19.000 मिमी | मोटाई: 2.000 मिमी | लंबाई: 3.000 मीटर | 30° त्रिकोणीय लेआउट |
| ट्यूब पास/बैफ़ल कट: | 4 ट्यूब पास | 30% कट पर सिंगल-सेगमेंटल बैफल्स (350.00 मिमी रिक्ति) | अनुप्रयोग उपकरण: | स्वच्छ ठंडा पानी और तेल |
| प्रमुखता देना: | ASME SA240 316 स्टेनलेस स्टील हीट एक्सचेंजर,शेल और ट्यूब हीट एक्सचेंजर ट्यूब बंडल,TEMA BEM स्टेनलेस स्टील हीट एक्सचेंजर |
||
| घटक | सामग्री विनिर्देश / निर्माण मानक | मुख्य पैरामीटर |
|---|---|---|
| हीट एक्सचेंज ट्यूब | ASME SA213 / SA249 TP316 स्टेनलेस स्टील (17 Cr, 12 Ni) | 368 गिनती, 19.000 मिमी ओडी, 2.000 मिमी मोटाई, 3.000 मीटर लंबाई |
| शेल बैरल | ASME SA516 Gr 70 / कार्बन स्टील | 550.00 मिमी आईडी, 570.00 मिमी ओडी, 10 मिमी मोटाई, 1.000 मिमी जंग भत्ता |
| ट्यूबशीट | ASME SA516 Gr 70 कार्बन स्टील / SA240 316 स्टेनलेस स्टील फेसिंग | स्थिर ट्यूबशीट तय की गई, विस्तारित गैर-ग्रूव्ड ट्यूब-टू-ट्यूबशीट जोड़ |
| विस्तार जोड़ / प्रवाह उपकरण | Rho-V2 प्रकार इनलेट नोजल विस्तार जोड़ | गणना किया गया Rho-V2 इनलेट मान: 775.41 m² |
| बैफल्स और टाई रॉड्स | स्टेनलेस स्टील टाई रॉड्स के साथ कार्बन स्टील बैफल्स | एकल-खंडीय, 30% कट व्यास, 350.00 मिमी पिच रिक्ति, 6 टाई रॉड्स, 3 पासलेन सील रॉड्स |
| गैस्केट | स्पाइरल वाउंड मेटल गैस्केट (SS316 ग्रेफाइट/PTFE फिलर के साथ) | TEMA क्लास R आवश्यकताओं के अनुसार शेलसाइड और ट्यूबसाइड सीलिंग सतहों पर लागू |
| नोजल | कार्बन स्टील / ASME B16.5 फ्लैंज | शेल इनलेट/आउटलेट: 86.35 मिमी ओडी (80.00 मिमी नाममात्र आईडी); ट्यूब इनलेट/आउटलेट: 104.76 मिमी ओडी (100.00 मिमी नाममात्र आईडी) |
